Android消息机制Native层简单分析

我们先来回顾下消息机制中Java层MessageQueue的往队列里加消息和从队列里面取消息的调用

//android.os.MessageQueue#enqueueMessage
boolean enqueueMessage(Message msg, long when) {......
​synchronized (this) {msg.markInUse();msg.when = when;Message p = mMessages;boolean needWake;//如果消息链表为空，或者插入的Message比消息链表第一个消息要执行的更早，直接插入到头部if (p == null || when == 0 || when < p.when) {msg.next = p;mMessages = msg;needWake = mBlocked;} else {//否则在链表中找到合适位置插入//通常情况下不需要唤醒事件队列，除非链表的头是一个同步屏障，并且该条消息是第一条异步消息needWake = mBlocked && p.target == null && msg.isAsynchronous();//具体实现如下，这个画张图来说明//链表引入一个prev变量，该变量指向p也message（如果是for循环的内部第一次执行），然后把p进行向next移动，和需要插入的Message进行比较whenMessage prev;for (;;) {prev = p;p = p.next;if (p == null || when < p.when) {break;}if (needWake && p.isAsynchronous()) {needWake = false;}}msg.next = p; prev.next = msg;}//如果插入的是异步消息，并且消息链表第一条消息是同步屏障消息。//或者消息链表中只有刚插入的这一个Message，并且mBlocked为true即，正在阻塞状态，收到一个消息后也进入唤醒
唤醒谁？MessageQueue.next中被阻塞的nativePollOnceif (needWake) {nativeWake(mPtr);}}return true;}
​
//android.os.MessageQueue#next
Message next() {
​//native层NativeMessageQueue的指针final long ptr = mPtr;if (ptr == 0) {return null;}......for (;;) {//阻塞操作，当等待nextPollTimeoutMillis时长，或者消息队列被唤醒//nativePollOnce用于“等待”, 直到下一条消息可用为止. 如果在此调用期间花费的时间很长, 表明对应线程没有实际工作要做，或者Native层的message有耗时的操作在执行nativePollOnce(ptr, nextPollTimeoutMillis);}

可以看到在MessageQueue#next会调用课程阻塞的native方法nativePollOnce，在MessageQueue#enqueueMessage 中如果需要唤醒会调用native方法nativeWake。 问题是怎么阻塞的，怎么唤醒的，为什么要这样设计，直接在Java层完成处理不可以吗？

带着这样的困惑，开始Native层消息机制的分析学习。

MessageQueue Init流程

调用Native方法初始化，返回值为native层的NativeMessageQueue指针地址

//android.os.MessageQueue#MessageQueue   MessageQueue(boolean quitAllowed) {mQuitAllowed = quitAllowed;//调用Native方法初始化，返回值为native层的NativeMessageQueue指针地址mPtr = nativeInit();}
android_os_MessageQueue_nativeInit
​
//java native方法 nativeInit 的jni方法，返回类型long，即 mptr
static jlong android_os_MessageQueue_nativeInit(JNIEnv* env, jclass clazz) {//NativeMessageQueue是一个内部类NativeMessageQueue* nativeMessageQueue = new NativeMessageQueue();
​//返回为NativeMessageQueue指针地址......return reinterpret_cast(nativeMessageQueue);
}

NativeMessageQueue构造方法

会进行Native层的Looper创建。Java层创建Looper然后再创建MessageQueue，而在Native层则刚刚相反，先创建NativeMessageQueue然后再创建Looper。

// core/jni/android_os_MessageQueue.cpp
​
//NativeMessageQueue构造方法
//Java层创建Looper然后再创建MessageQueue，
//而在Native层则刚刚相反，先创建NativeMessageQueue然后再创建Looper
​
//MessageQueue是在Java层与Native层有着紧密的联系，
//但是Native层的Looper与Java层的Looper没有任何关系
NativeMessageQueue::NativeMessageQueue() :mPollEnv(NULL), mPollObj(NULL), mExceptionObj(NULL) {//Looper::getForThread()获取当前线程的Looper，相当于Java层的Looper.myLooper()mLooper = Looper::getForThread();if (mLooper == NULL) {//如果为空, new一个native层的LoopermLooper = new Looper(false);//相当于java层的ThreadLocal.set() ？Looper::setForThread(mLooper);}
}

Natvie层的Looper的构造

MessageQueue是在Java层与Native层有着紧密的联系，但是Native层的Looper与Java层的Looper没有任何关系

// libutils/Looper.cpp
​
Looper::Looper(bool allowNonCallbacks): mAllowNonCallbacks(allowNonCallbacks),mSendingMessage(false),mPolling(false),mEpollRebuildRequired(false),mNextRequestSeq(0),mResponseIndex(0),mNextMessageUptime(LLONG_MAX) {//eventfd事件句柄，负责线程通信，替换了之前版本的pipe 构造唤醒事件fdmWakeEventFd.reset(eventfd(0, EFD_NONBLOCK | EFD_CLOEXEC));LOG_ALWAYS_FATAL_IF(mWakeEventFd.get() < 0, "Could not make wake event fd: %s", strerror(errno));
​AutoMutex _l(mLock);//进行epoll句柄的创建和初始化rebuildEpollLocked();
}
​epoll句柄的创建、添加唤醒事件句柄到epoll
​
//libutils/Looper.cpp
​
void Looper::rebuildEpollLocked() {......
​//epoll_create1创建一个epoll句柄实例，并注册wake管道mEpollFd.reset(epoll_create1(EPOLL_CLOEXEC));......//epoll事件结构体struct epoll_event eventItem;memset(& eventItem, 0, sizeof(epoll_event)); // zero out unused members of data field unioneventItem.events = EPOLLIN;eventItem.data.fd = mWakeEventFd.get();int result = epoll_ctl(mEpollFd.get(), EPOLL_CTL_ADD, mWakeEventFd.get(), &eventItem);for (size_t i = 0; i < mRequests.size(); i++) {const Request& request = mRequests.valueAt(i);struct epoll_event eventItem;request.initEventItem(&eventItem);//将唤醒事件句柄（request.fd），添加到epolled句柄（mEpollFd.get()），为epoll添加一个唤醒机制int epollResult = epoll_ctl(mEpollFd.get(), EPOLL_CTL_ADD, request.fd, &eventItem);......}
}

Native层的init流程主要内容如下：

NativeQueueMessage和Looper的初始化。

构建了epoll句柄，向epoll中添加epoll事件注册

消息读取流程

​
nativePollOnce
​
//core/jni/android_os_MessageQueue.cpp
​
static void android_os_MessageQueue_nativePollOnce(JNIEnv* env, jobject obj,jlong ptr, jint timeoutMillis) {//将Java层传过来的mPtr 转换为 nativeMessageQueueNativeMessageQueue* nativeMessageQueue = reinterpret_cast(ptr);//调用nativeMessageQueue的pollOncenativeMessageQueue->pollOnce(env, obj, timeoutMillis);
}
NativeMessageQueue :: pollOnce
​
//core/jni/android_os_MessageQueue.cpp
void NativeMessageQueue::pollOnce(JNIEnv* env, jobject pollObj, int timeoutMillis) {......//又调用了Natvie的Looper的pollOncemLooper->pollOnce(timeoutMillis);......
}
Native层Looper::pollOnce
​
//libutils/Looper.cpp
​
/**
* timeoutMillis:超时时长
* outFd:发生事件的文件描述符
* outEvents：当前outFd上发生的事件，包含以下4类事件EVENT_INPUT：可读EVENT_OUTPUT：可写EVENT_ERROR：错误EVENT_HANGUP：中断
​
*outData：上下文数据
​
**/
int Looper::pollOnce(int timeoutMillis, int* outFd, int* outEvents, void** outData) {int result = 0;for (;;) {......//关键实现在pollInner中result = pollInner(timeoutMillis);}
}

Looper::pollInner 先会调用epoll_wait进入阻塞专题，唤醒的场景 向epoll中添加的epollevent等待事件发生或者超时触发nativeWake()方法，会向eventfd写入字符，进行唤醒。

然后进行要处理的事件收集，然后在做处理。Natvie的消息的处理顺序如下

• 处理Native的Message，调用Native的Handler来处理该Message
• 处理Resposne数组，POLL_CALLBACK类型的事件

//libutils/Looper.cpp
​
int Looper::pollInner(int timeoutMillis) {
​......// Poll.int result = POLL_WAKE;mResponses.clear();mResponseIndex = 0;// We are about to idle.mPolling = true;struct epoll_event eventItems[EPOLL_MAX_EVENTS];//等待事件发生或者超时触发nativeWake()方法，会向eventfd写入字符int eventCount = epoll_wait(mEpollFd.get(), eventItems, EPOLL_MAX_EVENTS, timeoutMillis);// No longer idling.mPolling = false;// Acquire lock.mLock.lock();// Rebuild epoll set if needed.if (mEpollRebuildRequired) {mEpollRebuildRequired = false;rebuildEpollLocked();goto Done;}// Check for poll error.if (eventCount < 0) {if (errno == EINTR) {goto Done;}an unexpected error: %s", strerror(errno));result = POLL_ERROR;goto Done;}for (int i = 0; i < eventCount; i++) {int fd = eventItems[i].data.fd;uint32_t epollEvents = eventItems[i].events;if (fd == mWakeEventFd.get()) {//已经唤醒，如果是EPOLLIN类型事件，读取并清空eventfd中的数据if (epollEvents & EPOLLIN) {  awoken();} } else {ssize_t requestIndex = mRequests.indexOfKey(fd);if (requestIndex >= 0) {int events = 0;if (epollEvents & EPOLLIN) events |= EVENT_INPUT;if (epollEvents & EPOLLOUT) events |= EVENT_OUTPUT;if (epollEvents & EPOLLERR) events |= EVENT_ERROR;if (epollEvents & EPOLLHUP) events |= EVENT_HANGUP;pushResponse(events, mRequests.valueAt(requestIndex));} }}

//上面是收集，Done中是处理的部分，很多设计都是采用这种设计，逻辑分离 Done: ;

先处理Native的Message，调用Native的Handler来处理该Message

    mNextMessageUptime = LLONG_MAX;while (mMessageEnvelopes.size() != 0) {......if (messageEnvelope.uptime <= now) {{ ......handler->handleMessage(message);} } else {mNextMessageUptime = messageEnvelope.uptime;break;}}

再处理Resposne数组，POLL_CALLBACK类型的事件,比如一些

    // Invoke all response callbacks.for (size_t i = 0; i < mResponses.size(); i++) {Response& response = mResponses.editItemAt(i);if (response.request.ident == POLL_CALLBACK) {int fd = response.request.fd;int events = response.events;void* data = response.request.data;int callbackResult = response.request.callback->handleEvent(fd, events, data);}}return result;
}

消息获取流程主要如下

• 依此调用NativeMessageQueue和looper中的pollonce，最终调用到Looper的pollInner
• pollInner会调用epoll_wait进入阻塞，唤醒的条件是epoll中添加的事件响应了或者发生了超时等。_
• 先执行Native层的Message，再执行Native层的Resposne数组，POLL_CALLBACK类型的事件（比如一些按键事件等）_
• 返回到Java层后再调用Java层MessageQueue中的读取Message。

消息发送流程

nativeWake
​
//core/jni/android_os_MessageQueue.cpp
​
static void android_os_MessageQueue_nativeWake(JNIEnv* env, jclass clazz, jlong ptr) {NativeMessageQueue* nativeMessageQueue = reinterpret_cast(ptr);//调用NativeMessageQueue的wakenativeMessageQueue->wake();
}
​
NativeMessageQueue::wake
​
//core/jni/android_os_MessageQueue.cpp
​
void NativeMessageQueue::wake() {//调用Native层Looper的wakemLooper->wake();
}
Looper::wake
​
libutils/Looper.cpp
​
void Looper::wake() {
​//write方法 向mWakeEventfd中写一些内容，会把epoll_wait唤醒，线程就不阻塞了继续发送//Native层的消息，然后处理之前的addFd事件，然后处理Java层的消息ssize_t nWrite = TEMP_FAILURE_RETRY(write(mWakeEventFd.get(), &inc, sizeof(uint64_t)));......
}

消息发送流程如下

• Java层的enqueueMessage向java层的MessageQueue添加消息
• 如果需要唤醒调用native方法nativeWake
• 依次调用NativeMessageQueue和Looper的wake方法
• 最终调用writ方法向eventfd中写入一些内容进行epoll_wait的唤醒。

native层播放音频三种方式

下面三种方式前两种区别不大，缺点是必须要等到系统加载差不多了才可以使用。Android系统启动时间很长，想要早点播放的话可以选择第三种，tinyalsa播放。

AudioTrack

final String TEST_NAME = "testPlaybackHeadPositionAfterFlush";
final int TEST_SR = 22050;
final int TEST_CONF = AudioFormat.CHANNEL_OUT_STEREO;
final int TEST_FORMAT = AudioFormat.ENCODING_PCM_16BIT;
final int TEST_MODE = AudioTrack.MODE_STREAM;
final int TEST_STREAM_TYPE = AudioManager.STREAM_MUSIC;
​
//-------- initialization --------------
int minBuffSize = AudioTrack.getMinBufferSize(TEST_SR, TEST_CONF, TEST_FORMAT);
AudioTrack track = new AudioTrack(TEST_STREAM_TYPE, TEST_SR, TEST_CONF, TEST_FORMAT, minBuffSize, TEST_MODE);
byte data[] = new byte[minBuffSize/2];
//--------    test        --------------
track.write(data, 0, data.length);
track.write(data, 0, data.length);
track.play();
Thread.sleep(100);
track.stop();
track.flush();
//-------- tear down      --------------
track.release();
​

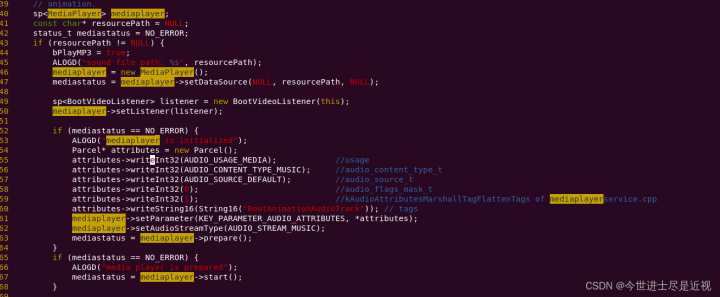

MediaPlayer

tinyalsa

struct pcm_config config;
struct pcm *pcm;
char *buffer;
unsigned int size, read_sz;
int num_read;
​
memset(&config, 0, sizeof(config));
config.channels = channels;
config.rate = rate;
config.period_size = period_size;
config.period_count = period_count;
​
config.format = PCM_FORMAT_S16_LE;
config.start_threshold = 0;
config.stop_threshold = 0;
config.silence_threshold = 0;
​
pcm = pcm_open(card, device, PCM_OUT, &config);
if (!pcm || !pcm_is_ready(pcm)) {fprintf(stderr, "Unable to open PCM device %u (%s)\n", device, pcm_get_error(pcm));return;
}
​
size = pcm_frames_to_bytes(pcm, pcm_get_buffer_size(pcm));
buffer = malloc(size);
do {read_sz = size < data_sz ? size : data_sz;num_read = fread(buffer, 1, read_sz, file);if (num_read > 0) {if (pcm_write(pcm, buffer, num_read)) {fprintf(stderr, "Error playing sample\n");break;}data_sz -= num_read;
} while (!close && num_read > 0 && data_sz > 0);
​
free(buffer);
pcm_close(pcm);

文末
