在JetPack中有一个组件是Navigation，顾名思义它是一个页面导航组件，相对于其他的第三方导航，不同的是它是专门为Fragment的页面管理所设计的。它对于单个Activity的App来说非常有用，因为以一个Activity为架构的App页面的呈现都是通过不同的Fragment来展示的。所以对于Fragment的管理至关重要。通常的实现都要自己维护Fragment之间的栈关系，同时要对Fragment的Transaction操作非常熟悉。为了降低使用与维护成本，所以就有了今天的主角Navigation。

对于Navigation的使用，主要有以下四点：

Navigation的基本配置

在使用之前需要引入Navigation的依赖，然后我们需要为Navigation创建一个配置文件，它将位于res/navigation/nav_graph.xml。

再来编写它们的配置文件👇

        ...

页面标签主要包含navigation、fragment与action

• navigation:定义导航栈，可以进行嵌套定义，各个navigation相互独立。它有一个属性startDestination用来定义导航栈的根入口fragment
• fragment: 顾名思义fragment页面。通过name属性来定义关联的fragment
• action:意图，可以理解为Intent，即跳转的行为。通过destination来关联将要跳转的目标fragment。

以上是nav_graph.xml的基本配置。

在配置完之后，我们还需要将其关联到Activity中。因为所有的Fragment都离不开Activity。

Navigation为我们提供了两个配置参数: defaultNavHost与navGraph，所以在Activity的xml中需要如下配置👇

• defaultNavHost: 将设备的回退操作进行拦截，并将其交给Navigation进行管理。
• navGraph: Navigation的配置文件，即上面我们配置的nav_graph.xml文件

除此之外，fragment的name属性必须为NavHostFragment，因为它会作为我们配置的所有fragment的管理者。具体通过内部的NavController中的NavigationProvider来获取Navigator抽象实例，具体实现类是FragmentNavigator，所以最终通过它的navigate方法进行创建我们配置的Fragment，并且添加到NavHostFragment的FrameLayout根布局中。

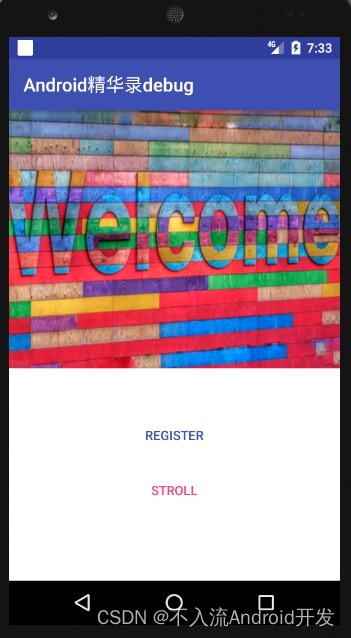

此时如果我们直接运行程序后发现已经可以看到入口页面WelcomeFragment

​

但点击register等操作你会发现点击跳转无效，所以接下来我们需要为其添加跳转

Navigation的跳转与数据传递

由于我们之前已经在nav_graph.xml中定义了action，所以跳转的接入非常方便，每一个action的关联跳转只需一行代码👇

class WelcomeFragment : Fragment() {override fun onCreateView(inflater: LayoutInflater, container: ViewGroup?, savedInstanceState: Bundle?): View? {return inflater.inflate(R.layout.fragment_welcome, container, false).apply {register_bt.setOnClickListener(Navigation.createNavigateOnClickListener(R.id.action_go_to_register_page))stroll_bt.setOnClickListener(Navigation.createNavigateOnClickListener(R.id.action_go_to_order_list_page))}}
}

代码中的id就是配置的action的id，内部原理是先获取到对应的NavController，通过点击的view来遍历找到最外层的parent view，因为最外层的parent view会在配置文件导入时，即NavHostFragment中的onViewCreated方法中进行关联对应的NavController👇

@Override
public void onViewCreated(@NonNull View view, @Nullable Bundle savedInstanceState) {super.onViewCreated(view, savedInstanceState);if (!(view instanceof ViewGroup)) {throw new IllegalStateException("created host view " + view + " is not a ViewGroup");}Navigation.setViewNavController(view, mNavController);// When added programmatically, we need to set the NavController on the parent - i.e.,// the View that has the ID matching this NavHostFragment.if (view.getParent() != null) {View rootView = (View) view.getParent();if (rootView.getId() == getId()) {Navigation.setViewNavController(rootView, mNavController);}}
}

然后再调用navigate进行页面跳转处理，最终通过FragmentTransaction的replace进行Fragment替换👇

-------------- NavController ------------------private void navigate(@NonNull NavDestination node, @Nullable Bundle args,@Nullable NavOptions navOptions, @Nullable Navigator.Extras navigatorExtras) {boolean popped = false;if (navOptions != null) {if (navOptions.getPopUpTo() != -1) {popped = popBackStackInternal(navOptions.getPopUpTo(),navOptions.isPopUpToInclusive());}}Navigator navigator = mNavigatorProvider.getNavigator(node.getNavigatorName());Bundle finalArgs = node.addInDefaultArgs(args);# ---- 关键代码 -------NavDestination newDest = navigator.navigate(node, finalArgs,navOptions, navigatorExtras);....
}-------------- FragmentNavigator ------------------public NavDestination navigate(@NonNull Destination destination, @Nullable Bundle args,@Nullable NavOptions navOptions, @Nullable Navigator.Extras navigatorExtras) {if (mFragmentManager.isStateSaved()) {Log.i(TAG, "Ignoring navigate() call: FragmentManager has already"+ " saved its state");return null;}String className = destination.getClassName();if (className.charAt(0) == '.') {className = mContext.getPackageName() + className;}final Fragment frag = instantiateFragment(mContext, mFragmentManager,className, args);frag.setArguments(args);final FragmentTransaction ft = mFragmentManager.beginTransaction();int enterAnim = navOptions != null ? navOptions.getEnterAnim() : -1;int exitAnim = navOptions != null ? navOptions.getExitAnim() : -1;int popEnterAnim = navOptions != null ? navOptions.getPopEnterAnim() : -1;int popExitAnim = navOptions != null ? navOptions.getPopExitAnim() : -1;if (enterAnim != -1 || exitAnim != -1 || popEnterAnim != -1 || popExitAnim != -1) {enterAnim = enterAnim != -1 ? enterAnim : 0;exitAnim = exitAnim != -1 ? exitAnim : 0;popEnterAnim = popEnterAnim != -1 ? popEnterAnim : 0;popExitAnim = popExitAnim != -1 ? popExitAnim : 0;ft.setCustomAnimations(enterAnim, exitAnim, popEnterAnim, popExitAnim);}# ------ 关键代码 ------ft.replace(mContainerId, frag);ft.setPrimaryNavigationFragment(frag);...
}

源码就分析到这里了，以上是页面的无参跳转，那么对于有参跳转又该如何呢？

大家想到的应该都是bundle，将传递的数据填入到bundle中。没错Navigator提供的navigate方法可以进行传递bundle数据👇

findNavController().navigate(R.id.action_go_to_shop_detail_page, bundleOf("title" to "I am title"))

这种传统的方法在传递数据类型上并不能保证其一致性，为了减少人为精力上的错误，Navigation提供了一个Gradle插件，专门用来保证数据的类型安全。

使用它的话需要引入该插件，方式如下👇

buildscript {repositories {google()}dependencies {def nav_version = "2.1.0"classpath "androidx.navigation:navigation-safe-args-gradle-plugin:$nav_version"}
}

最后再到app下的build.gradle中引入该插件👇

apply plugin: "androidx.navigation.safeargs.kotlin"

而它的使用方式也很简单，首先参数需要在nav_graph.xml中进行配置。👇

现在我们从ShopListFragment跳转到ShopDetailFragment，需要在ShopListFragment的对应action中添加argument，声明对应的参数类型与参数名，也可以通过defaultValue定义参数的默认值与nullable标明是否可空。对应的ShopDetailFragment接收参数也是一样。

另外popUpTo与popUpToInclusive属性是为了实现跳转到CartFragment时达到SingleTop效果。

下面我们直接看在代码中如何使用这些配置的参数，首先是在ShopListFragment中👇

holder.item.setOnClickListener(Navigation.createNavigateOnClickListener(ShopListFragmentDirections.actionGoToShopDetailPage(shopList[position])))

还是创建一个createNavigateOnClickListener，只不过现在传递的不再是跳转的action id，而是通过插件自动生成的ShopListFragmentDirections.actionGoToShopDetailPage方法。一旦我们如上配置了argument，插件就会自动生成一个以[类名]+Directions的类，而自动生成的类本质是做了跳转与参数的封装，源码如下👇

class ShopListFragmentDirections private constructor() {private data class ActionGoToShopDetailPage(val title: String) : NavDirections {override fun getActionId(): Int = R.id.action_go_to_shop_detail_pageoverride fun getArguments(): Bundle {val result = Bundle()result.putString("title", this.title)return result}}companion object {fun actionGoToShopDetailPage(title: String): NavDirections = ActionGoToShopDetailPage(title)}
}

本质是将action id与argument封装成一个NavDirections，内部通过解析它来获取action id与argument，从而执行跳转。

而对于接受方ShopDetailFragment，插件页面自动帮我们生成一个ShopDetailFragmentArgs，以[类名]+Args的类。所以我们需要做的也非常简单👇

class ShopDetailFragment : Fragment() {private val args by navArgs()override fun onCreateView(inflater: LayoutInflater, container: ViewGroup?, savedInstanceState: Bundle?): View? {return inflater.inflate(R.layout.fragment_shop_detail, container, false).apply {title.text = args.titleadd_cart.setOnClickListener(Navigation.createNavigateOnClickListener(ShopDetailFragmentDirections.actionGoToCartPage()))}}}

通过navArgs来获取ShopDetailFragmentArgs对象，它其中包含了传递过来的页面数据。

Navigation的页面动画

在action中不仅可以配置跳转的destination，还可以定义对应页面的转场动画，使用非常简单👇

...

对应四个动画配置参数

• enterAnim: 配置进场时目标页面动画
• exitAnim: 配置进场时原页面动画
• popEnterAnim:配置回退pop时目标页面动画
• popExitAnim: 配置回退pop时原页面动画

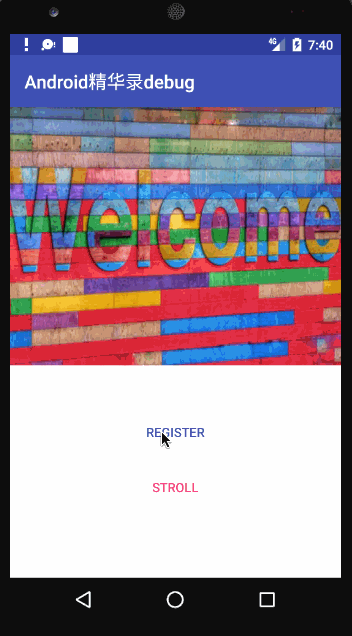

通过上面的配置你可以看到如下效果👇

Navigation的deepLink

我们回想一下对于多个Activity我需要实现deepLink效果，应该都是在AndroidManifest.xml中进行配置scheme、host等。而对于单个Activity也需要实现类似的效果，Navigation也提供了对应的实现，而且操作更简单。

Navigation提供的是deepLink标签，可以直接在nav_graph.xml进行配置，例如👇

上面通过deepLink我配置了一个跳转到注册页RegisterFragment，写法非常简单，直接配置uri即可；同时还可以通过占位符配置传递参数，例如👇

这时我们就可以在注册页面通过argument获取key为id的数据。

当然要实现上面的效果，我们还需要一个前提，需要在AndroidManifest.xml中将我们的deepLink进行配置，在Activity中使用nav-graph标签👇

 ...

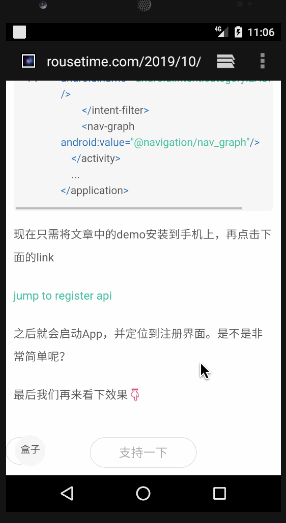

现在只需将文章中的demo安装到手机上，再点击下面的link

jump to register api

之后就会启动App，并定位到注册界面。是不是非常简单呢？

最后我们再来看下效果👇

有关Navigation暂时就到这里，通过这篇文章，希望你能够熟悉运用Navigation，并且发现单Activity的魅力。
