LD3320语音模块实现“小白开灯”则实现开灯指令
首先需要先一一对应1
uint8 LD_AsrAddFixed()
{
uint8 k, flag;
uint8 nAsrAddLength;
#define DATE_A 8 /*数组二维数值*/
#define DATE_B 30 /*数组一维数值*/
uint8 code sRecog[DATE_A][DATE_B] = {
"xiao bai",\
"kai deng",\
"guan deng",\
"da kai ji dian qi",\
"guan bi ji dian qi",\
"kai deng",\
"guan deng",\
"wan an"
}; /*添加关键词，用户修改*/
uint8 code pCode[DATE_A] = {
CODE_CMD,\
CODE_DMCS,\
CODE_KFBYZ,\
CODE_KD,\
CODE_GD,\
CODE_BJ,\
CODE_SH,\
CODE_GZ
}; /*添加识别码，用户修改*/
flag = 1;
for (k=0; k
if(LD_Check_ASRBusyFlag_b2() == 0)
{
flag = 0;
break;
}
LD_WriteReg(0xc1, pCode[k] );
LD_WriteReg(0xc3, 0 );
LD_WriteReg(0x08, 0x04);
delay(1);
LD_WriteReg(0x08, 0x00);
delay(1);
for (nAsrAddLength=0; nAsrAddLength
if (sRecog[k][nAsrAddLength] == 0)
break;
LD_WriteReg(0x5, sRecog[k][nAsrAddLength]);
}
LD_WriteReg(0xb9, nAsrAddLength);
LD_WriteReg(0xb2, 0xff);
LD_WriteReg(0x37, 0x04);
}
return flag;
}
随后主函数要写
/******************************************************
** 工程名称：UNV-01语音识别模块驱动程序
** CPU: STC11L08XE
** 晶振：22.1184MHZ
** 波特率：9600 bit/S
** 配套产品信息：UNV-LD3320+STC11语音识别开发板
** 修改日期：2018.5.13
** 说明：口令模式： 即每次识别时都需要说“小鹰”这个口令 ，才能够进行下一级的识别
***************************/
#include "config.h"
/************************************************************************************/
// nAsrStatus 用来在main主程序中表示程序运行的状态，不是LD3320芯片内部的状态寄存器
// LD_ASR_NONE: 表示没有在作ASR识别
// LD_ASR_RUNING： 表示LD3320正在作ASR识别中
// LD_ASR_FOUNDOK: 表示一次识别流程结束后，有一个识别结果
// LD_ASR_FOUNDZERO: 表示一次识别流程结束后，没有识别结果
// LD_ASR_ERROR: 表示一次识别流程中LD3320芯片内部出现不正确的状态
/***********************************************************************************/
uint8 idata nAsrStatus=0;
void MCU_init();
void ProcessInt0(); //识别处理函数
void delay(unsigned long uldata);
void User_handle(uint8 dat);//用户执行操作函数
void Delay200ms();
void Led_test(void);//单片机工作指示
uint8_t G0_flag=DISABLE;//运行标志，ENABLE:运行。DISABLE:禁止运行
sbit LED=P4^2;//信号指示灯
/***********************************************************
* 名 称： void main(void)
* 功 能： 主函数 程序入口
* 入口参数：
* 出口参数：
* 说 明：
* 调用方法：
**********************************************************/
void main(void)
{
uint8 idata nAsrRes;
uint8 i=0;
Led_test();
MCU_init();
LD_Reset();
UartIni(); /*串口初始化*/
nAsrStatus = LD_ASR_NONE; // 初始状态：没有在作ASR
while(1)
{
switch(nAsrStatus)
{
case LD_ASR_RUNING:
case LD_ASR_ERROR:
break;
case LD_ASR_NONE:
{
nAsrStatus=LD_ASR_RUNING;
if (RunASR()==0) /* 启动一次ASR识别流程：ASR初始化，ASR添加关键词语，启动ASR运算*/
{
nAsrStatus = LD_ASR_ERROR;
}
break;
}
case LD_ASR_FOUNDOK: /* 一次ASR识别流程结束，去取ASR识别结果*/
{
nAsrRes = LD_GetResult(); /*获取结果*/
User_handle(nAsrRes);//用户执行函数
nAsrStatus = LD_ASR_NONE;
break;
}
case LD_ASR_FOUNDZERO:
default:
{
nAsrStatus = LD_ASR_NONE;
break;
}
}// switch
}// while
}
/***********************************************************
* 名 称： LED灯测试
* 功 能： 单片机是否工作指示
* 入口参数： 无
* 出口参数：无
* 说 明：
**********************************************************/
void Led_test(void)
{
LED=~ LED;
Delay200ms();
LED=~ LED;
Delay200ms();
LED=~ LED;
Delay200ms();
LED=~ LED;
}
/***********************************************************
* 名 称： void MCU_init()
* 功 能： 单片机初始化
* 入口参数：
* 出口参数：
* 说 明：
* 调用方法：
**********************************************************/
void MCU_init()
{
P0 = 0xff;
P1 = 0xff;
P2 = 0xff;
P3 = 0xff;
P4 = 0xff;
LD_MODE = 0; // 设置MD管脚为低，并行模式读写
IE0=1;
EX0=1;
EA=1;
}
/***********************************************************
* 名 称： 延时函数
* 功 能：
* 入口参数：
* 出口参数：
* 说 明：
* 调用方法：
**********************************************************/
void Delay200us() //@22.1184MHz
{
unsigned char i, j;
_nop_();
_nop_();
i = 5;
j = 73;
do
{
while (--j);
} while (--i);
}
void delay(unsigned long uldata)
{
unsigned int j = 0;
unsigned int g = 0;
while(uldata--)
Delay200us();
}
void Delay200ms() //@22.1184MHz
{
unsigned char i, j, k;
i = 17;
j = 208;
k = 27;
do
{
do
{
while (--k);
} while (--j);
} while (--i);
}
/***********************************************************
* 名 称： 中断处理函数
* 功 能：
* 入口参数：
* 出口参数：
* 说 明：
* 调用方法：
**********************************************************/
void ExtInt0Handler(void) interrupt 0
{
ProcessInt0();
}
/***********************************************************
* 名 称：用户执行函数
* 功 能：识别成功后，执行动作可在此进行修改
* 入口参数： 无
* 出口参数：无
* 说 明：
**********************************************************/
void User_handle(uint8 dat)
{
//UARTSendByte(dat);//串口识别码（十六进制）
if(0==dat)
{
G0_flag=ENABLE;
LED=0;
PrintCom("收到\r\n"); /*text.....*/
}
else if(ENABLE==G0_flag)
{
G0_flag=DISABLE;
LED=1;
switch(dat) /*对结果执行相关操作,客户可删除Printcom 串口输出语句替换为其他需要控制的代码*/
{
case CODE_DMCS:
PrintCom("00\r\n"); /*text.....*/
break;
case CODE_KFBYZ:
PrintCom("01\r\n"); /*关灯*/
break;
case CODE_KD:
PrintCom("02\r\n"); /*text.....*/
break;
case CODE_GD:
PrintCom("03\r\n"); /*text.....*/
break;
case CODE_BJ:
PrintCom("“开灯”命令识别成功\r\n"); /*text.....*/
break;
case CODE_SH:
PrintCom("“关灯”命令识别成功\r\n"); /*text.....*/
break;
case CODE_GZ:
PrintCom("“晚安”命令识别成功\r\n"); /*text.....*/
break;
default:PrintCom("请重新识别发口令\r\n"); /*text.....*/break;
}
}
else
{
PrintCom("请说出一级口令\r\n"); /*text.....*/
}
}
这样当识别到开灯指令会串口输出01
然后编译

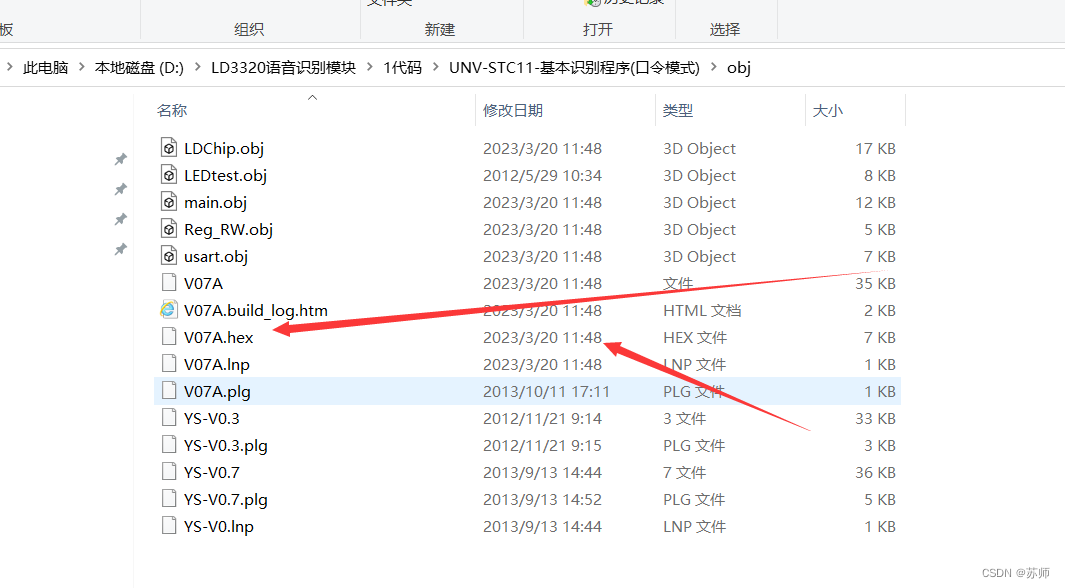

会出现这个文件

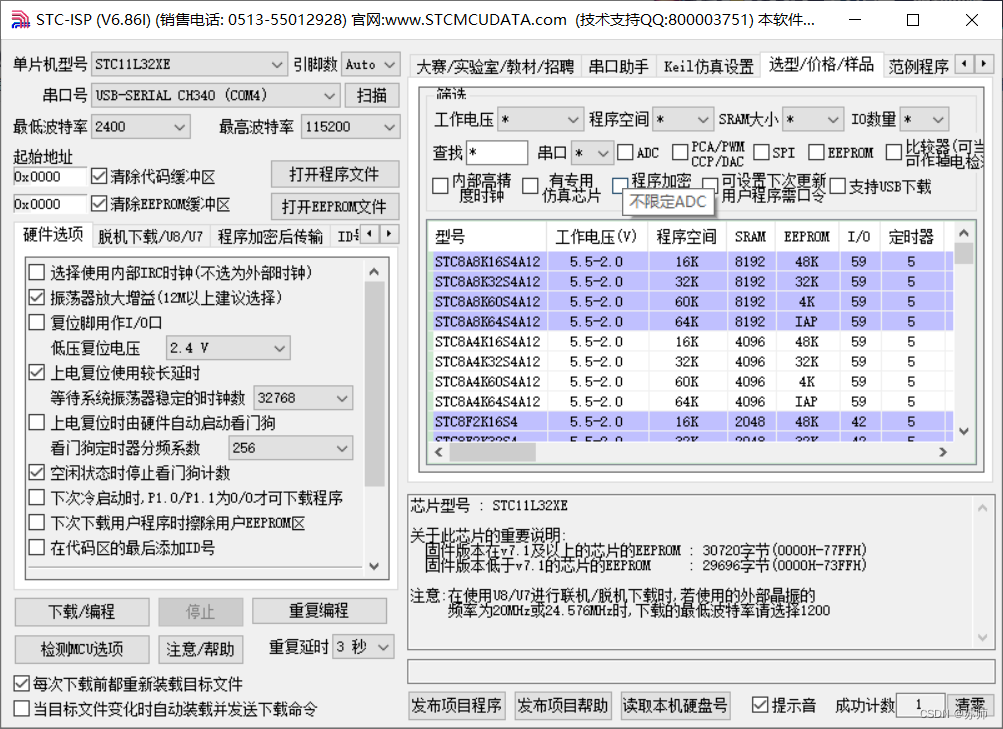

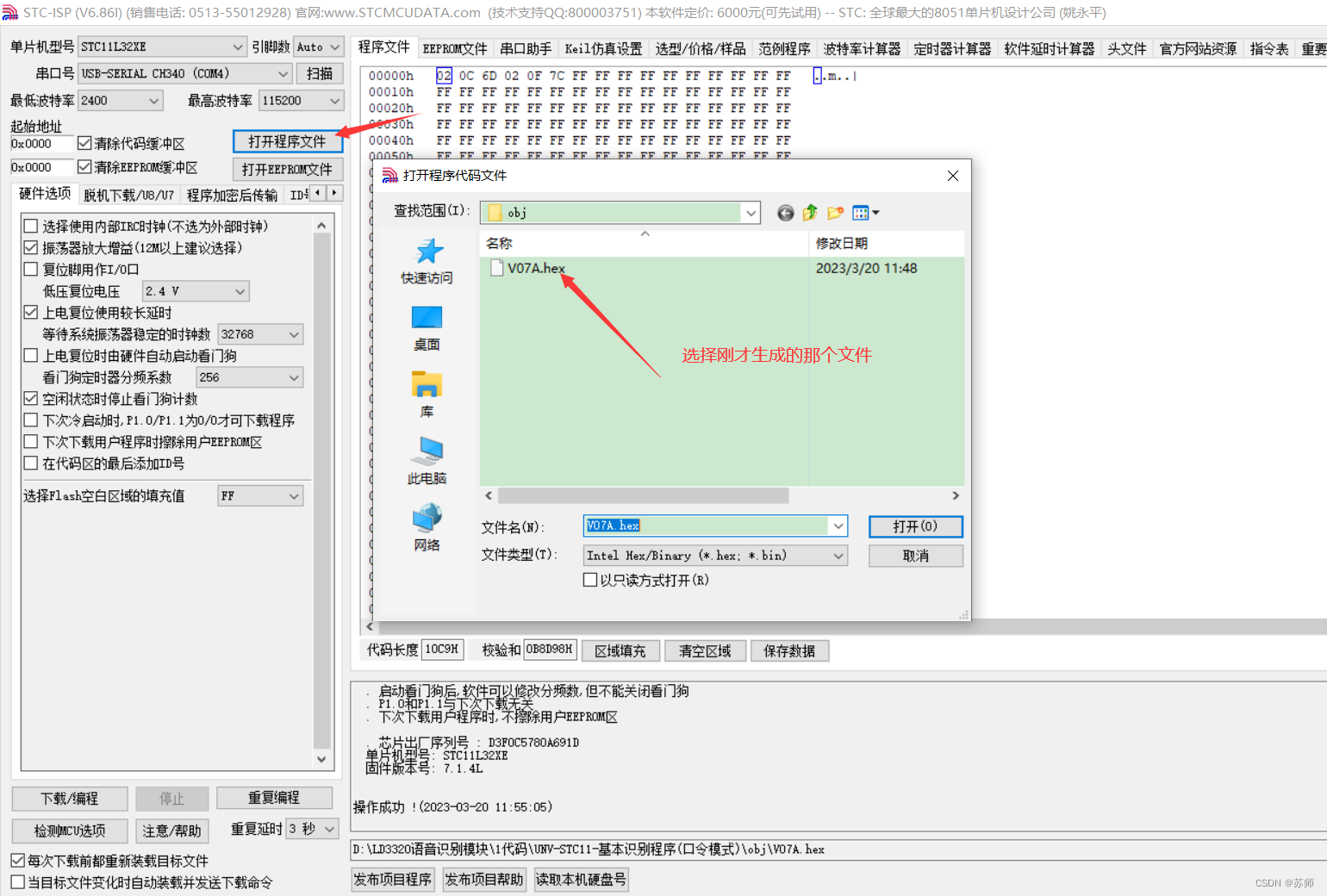

随后在这个软件进行烧写

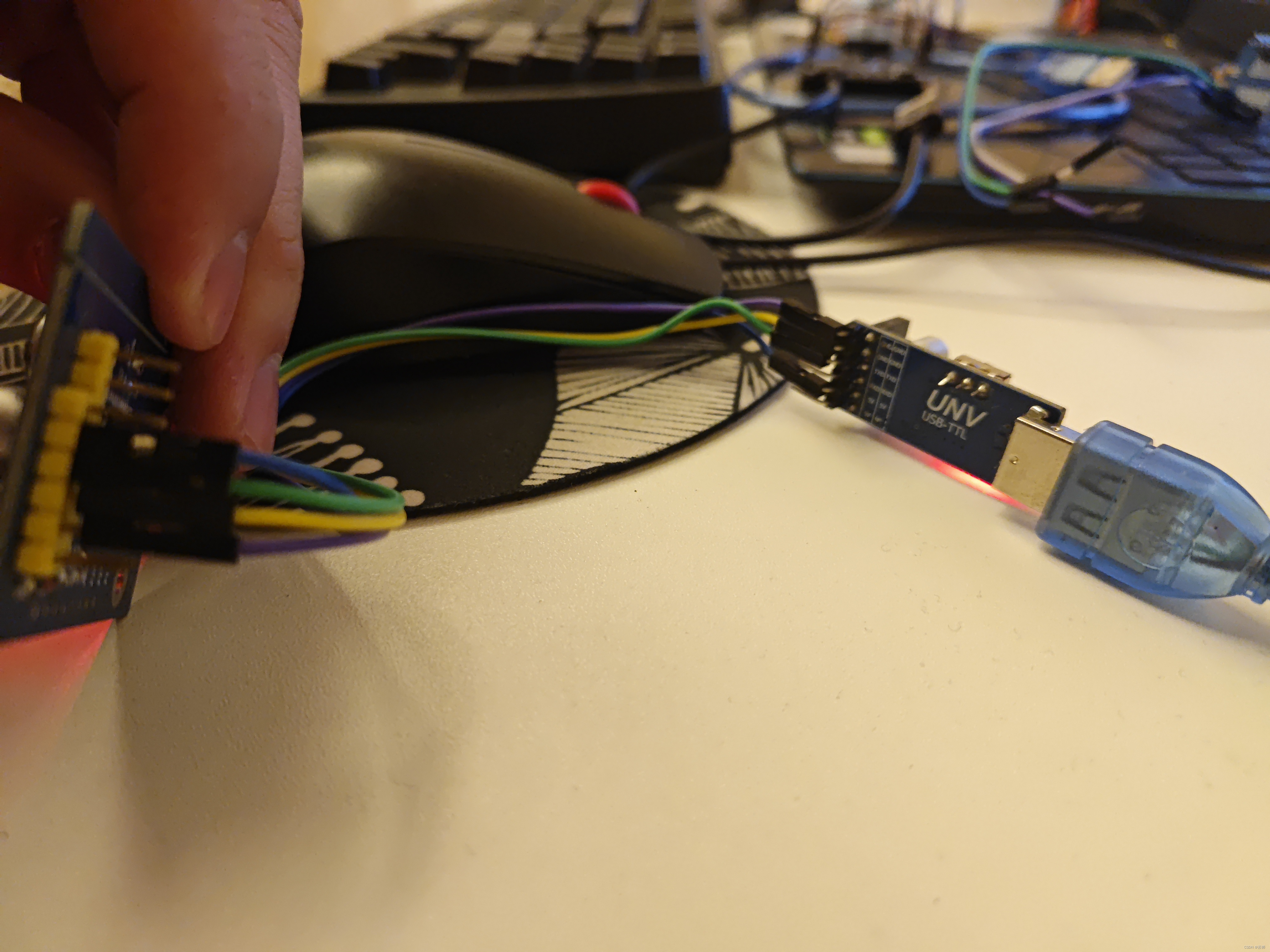

将LD3320语音模块与USB转TTL连接
然后烧录的时候按一下LD3320上面的复位按键，烧录成功！
