摘要

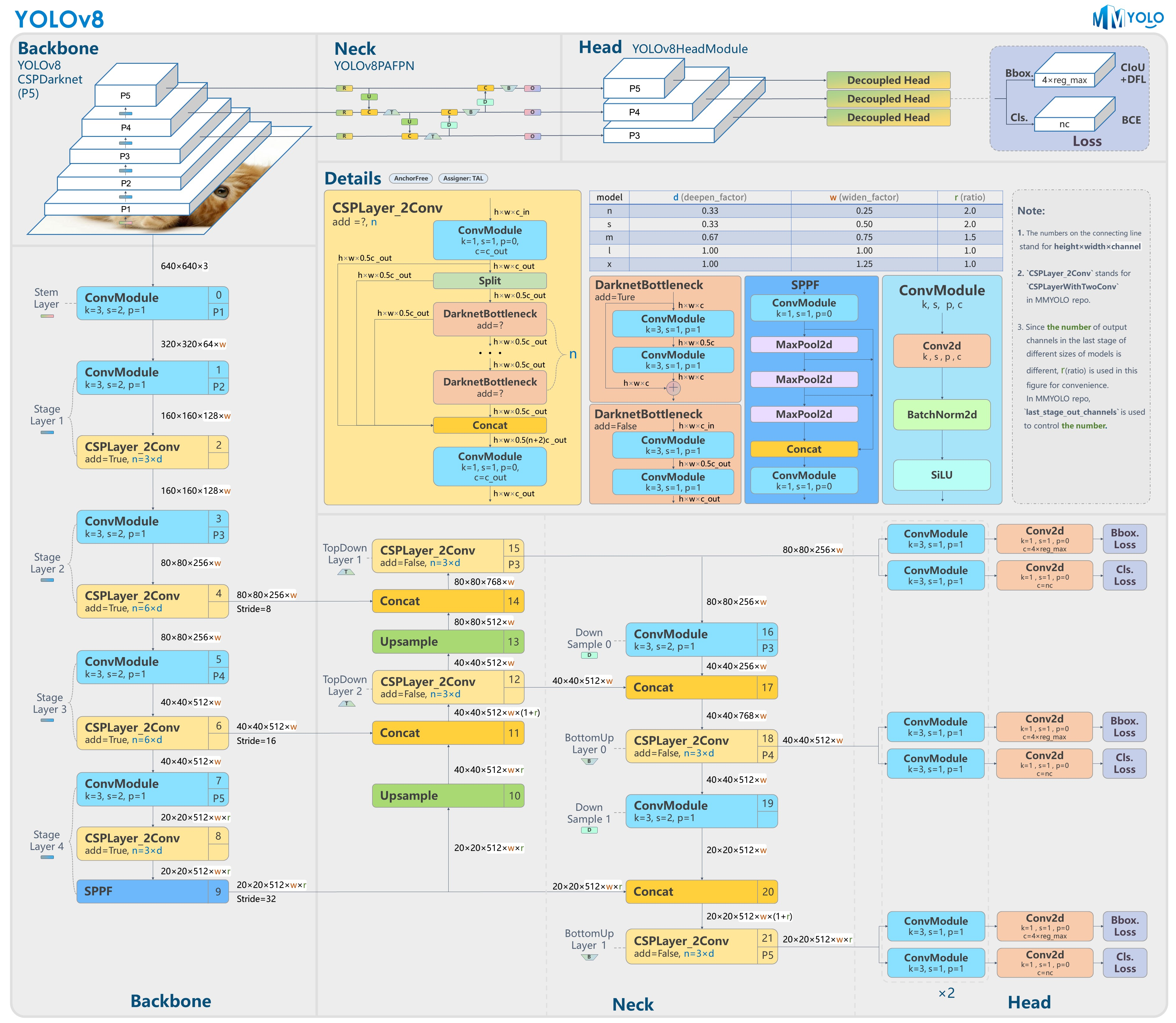

YOLOv8 是 ultralytics 公司在 2023 年 1月 10 号开源的 YOLOv5 的下一个重大更新版本，目前支持图像分类、物体检测和实例分割任务，鉴于Yolov5的良好表现，Yolov8在还没有开源时就收到了用户的广泛关注。yolov8的整体架构如下：

Yolov8的改进之处有以下几个地方：

• Backbone：使用的依旧是CSP的思想，将YOLOv5中的C3模块被替换成了C2f模块，实现了进一步的轻量化，同时YOLOv8依旧使用了YOLOv5等架构中使用的SPPF模块；
• PAN-FPN：YOLOv8依旧使用了PAN的思想，不同的是YOLOv8将YOLOv5中PAN-FPN上采样阶段中的卷积结构删除了，同时也将C3模块替换为了C2f模块；
• Decoupled-Head：这一点源自YOLOX；分类和回归两个任务的head不再共享参数，YoloV8也借鉴了这样的head设计。
• Anchor-Free：YOLOv8抛弃了以往的Anchor-Base，使用了Anchor-Free的思想；
• 损失函数：YOLOv8使用VFL Loss作为分类损失，使用DFL Loss+CIOU Loss作为分类损失；
• 样本匹配：YOLOv8抛弃了以往的IOU匹配或者单边比例的分配方式，而是使用了Task-Aligned Assigner匹配方式。

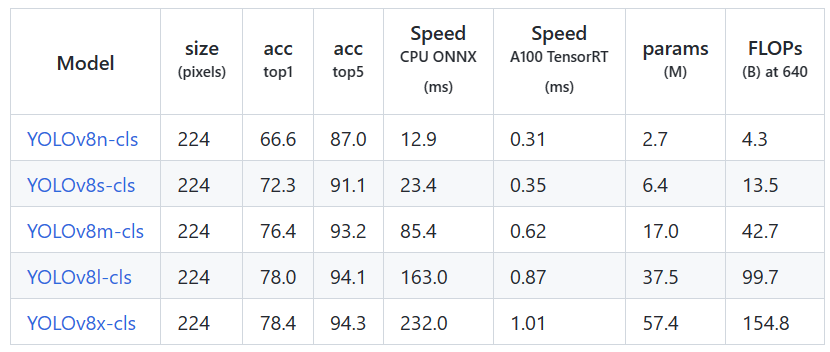

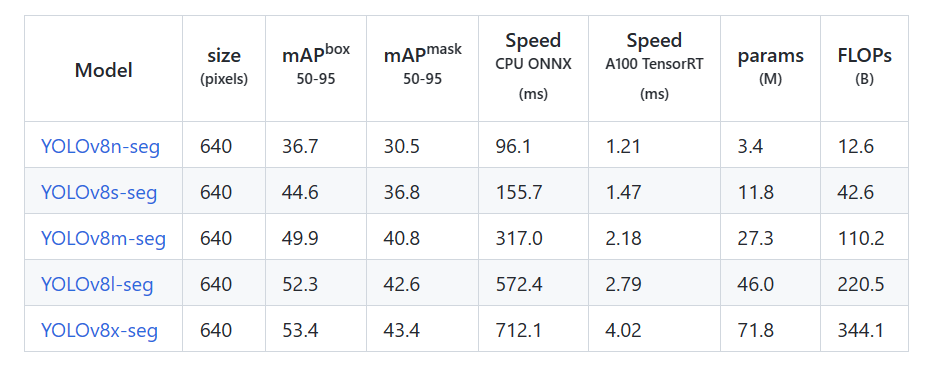

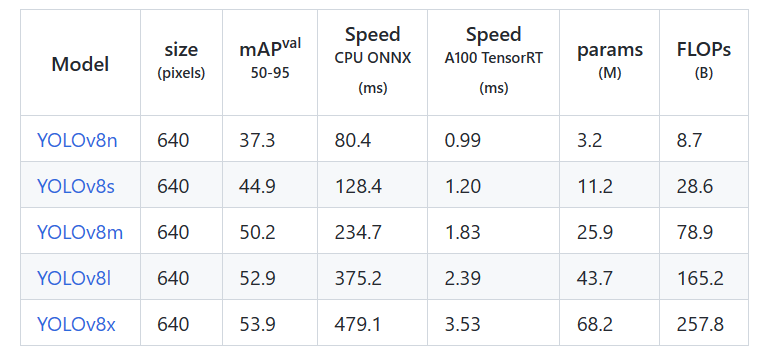

yolov8是个模型簇，从小到大包括：yolov8n、yolov8s、yolov8m、yolov8l、yolov8x等。模型参数、运行速度、参数量等详见下表：

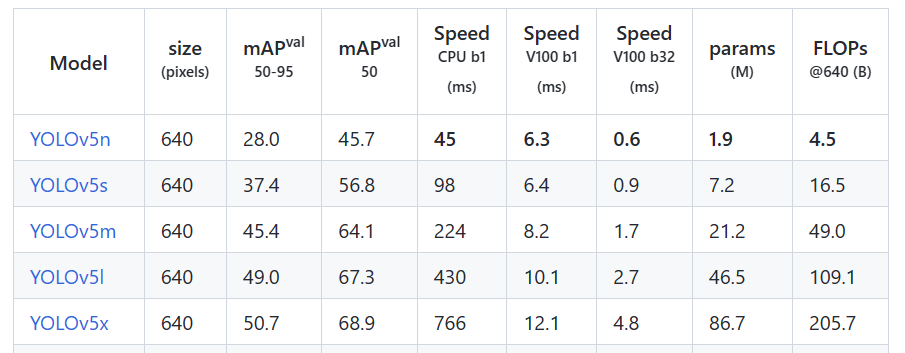

对比yolov5，如下表：

mAP和参数量都上升了不少，具体的感受还是要亲自实践一番。

这篇文章首先对YoloV8做详细的讲解，然后实现对COCO数据集的训练和测试，最后，实现自定义数据集的训练和测试。
希望能帮助到朋友们！

分割的结果

分类的结果

模型详解

C2F模块

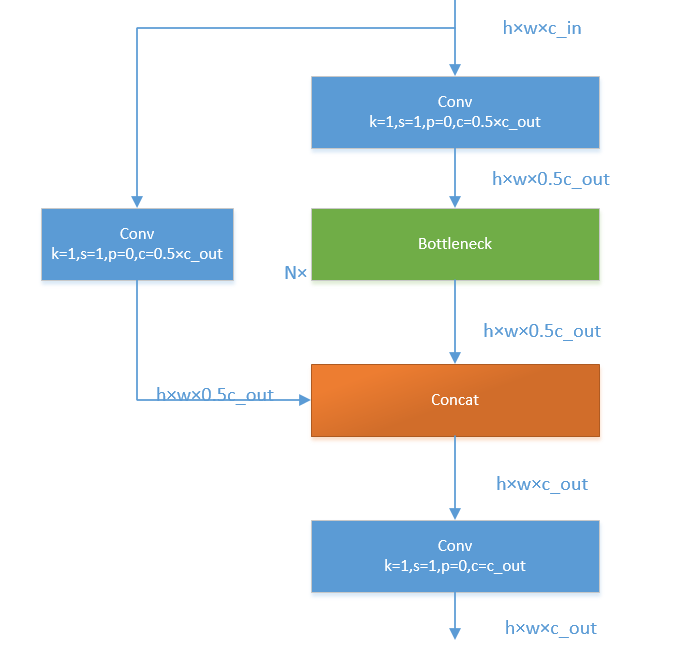

yolov8将yolov5中的C3模块换成了C2F模型，我们先了解一下C3模块，如图：

C3模块，其主要是借助CSPNet提取分流的思想，同时结合残差结构的思想，设计了所谓的C3 Block，这里的CSP主分支梯度模块为BottleNeck模块，堆叠的个数由参数n来进行控制，不同的模型，n的个数也不相同。C3的pytorch代码如下：

class C3(nn.Module):# CSP Bottleneck with 3 convolutionsdef __init__(self, c1, c2, n=1, shortcut=True, g=1, e=0.5):  # ch_in, ch_out, number, shortcut, groups, expansionsuper().__init__()c_ = int(c2 * e)  # hidden channelsself.cv1 = Conv(c1, c_, 1, 1)self.cv2 = Conv(c1, c_, 1, 1)self.cv3 = Conv(2 * c_, c2, 1)  # optional act=FReLU(c2)self.m = nn.Sequential(*(Bottleneck(c_, c_, shortcut, g, k=((1, 1), (3, 3)), e=1.0) for _ in range(n)))def forward(self, x):return self.cv3(torch.cat((self.m(self.cv1(x)), self.cv2(x)), 1))

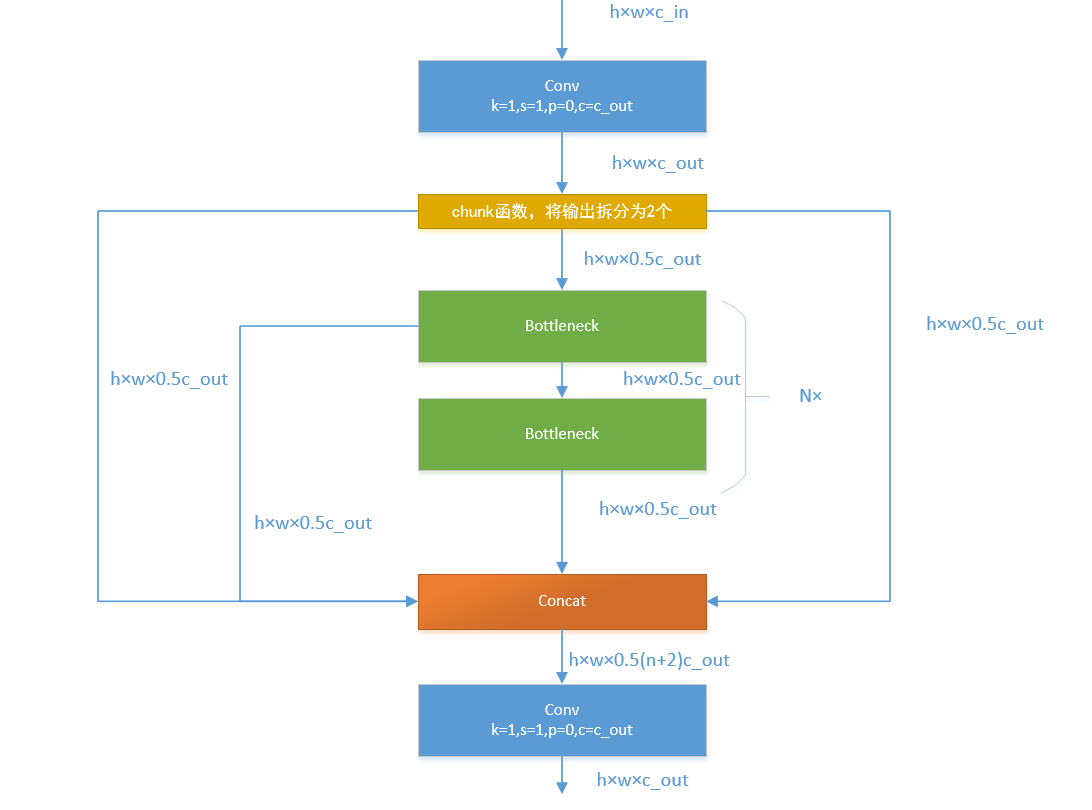

接下来，我们一起学习C2F模块，先经过一个Conv，然后使用chunk函数将out平均拆分成两个向量，然后保存到list中，将后半部分输入到Bottleneck Block里面，Bottleneck Block里面有n个Bottleneck，将每个Bottleneck的输出都追加list中，有n个，所以拼接之后的out等于0.5✖(n+2)。然后经过一个Conv输出，所以输出为h×w×c_out。如下图：

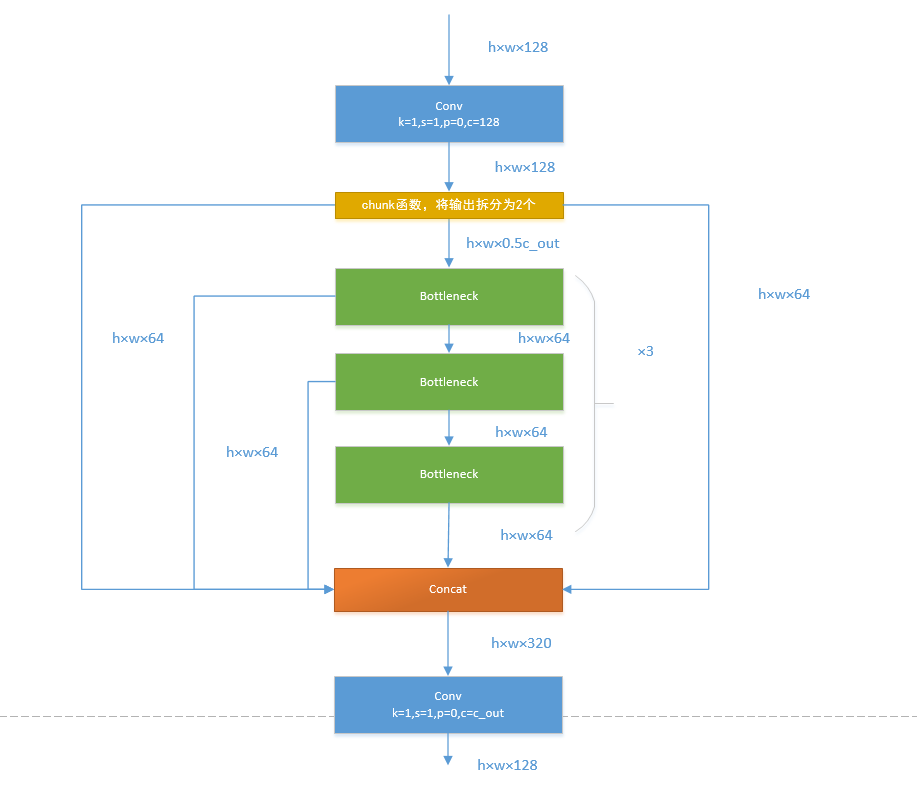

如果还是比较难懂，我将具体的数据代入图中，得出下图：

Loss

对于YOLOv8，其分类损失为VFL Loss，其回归损失为CIOU Loss+DFL的形式，这里Reg_max默认为16。

VFL主要改进是提出了非对称的加权操作，FL和QFL都是对称的。而非对称加权的思想来源于论文PISA，该论文指出首先正负样本有不平衡问题，即使在正样本中也存在不等权问题，因为mAP的计算是主正样本。

q是label，正样本时候q为bbox和gt的IoU，负样本时候q=0，当为正样本时候其实没有采用FL，而是普通的BCE，只不过多了一个自适应IoU加权，用于突出主样本。而为负样本时候就是标准的FL了。可以明显发现VFL比QFL更加简单，主要特点是正负样本非对称加权、突出正样本为主样本。

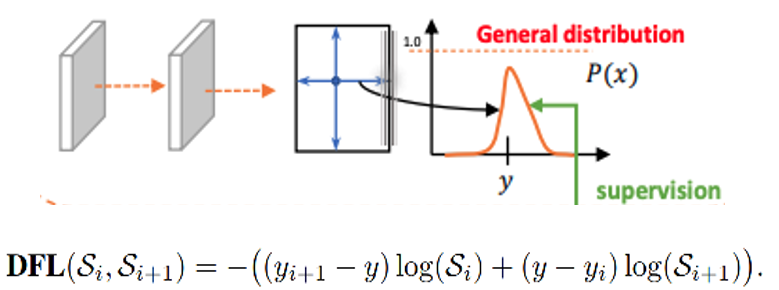

针对这里的DFL（Distribution Focal Loss），其主要是将框的位置建模成一个 general distribution，让网络快速的聚焦于和目标位置距离近的位置的分布。

DFL 能够让网络更快地聚焦于目标 y 附近的值，增大它们的概率；

DFL的含义是以交叉熵的形式去优化与标签y最接近的一左一右2个位置的概率，从而让网络更快的聚焦到目标位置的邻近区域的分布；也就是说学出来的分布理论上是在真实浮点坐标的附近，并且以线性插值的模式得到距离左右整数坐标的权重。

head部分

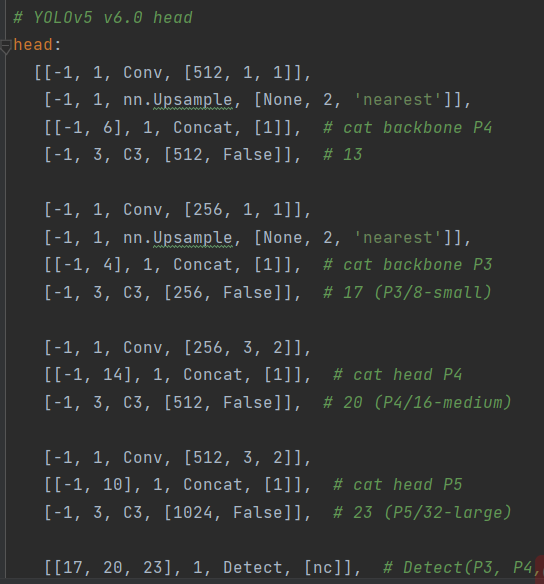

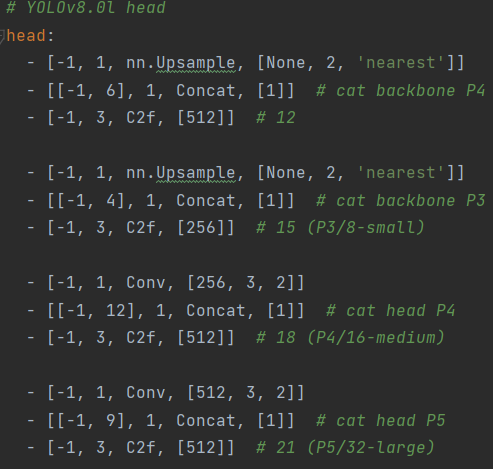

相对于YOLOv5，YOLOv8将Head里面C3模块替换为了C2f，将上采样之前的1×1卷积去除了，将Backbone不同阶段输出的特征直接送入了上采样操作。通过下图对比可以看出差别：

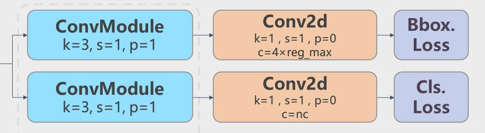

YOLOv8则是使用了Decoupled-Head，同时由于使用了DFL 的思想，因此回归头的通道数也变成了4*reg_max的形式：

模型实战

训练COCO数据集

本次使用2017版本的COCO数据集作为例子，演示如何使用YoloV8训练和预测。

下载数据集

Images:

• 2017 Train images [118K/18GB] ：http://images.cocodataset.org/zips/train2017.zip
• 2017 Val images [5K/1GB]：http://images.cocodataset.org/zips/val2017.zip
• 2017 Test images [41K/6GB]：http://images.cocodataset.org/zips/unlabeled2017.zip

Annotations:

• 2017 annotations_trainval2017 [241MB]：http://images.cocodataset.org/annotations/annotations_trainval2017.zip

COCO转yolo格式数据集（适用V4，V5，V6，V7，V8）

最初的研究论文中，COCO中有91个对象类别。然而，在2014年的第一次发布中，仅发布了80个标记和分割图像的对象类别。2014年发布之后，2017年发布了后续版本。详细的类别如下：

可以看到，2014年和2017年发布的对象列表是相同的，它们是论文中最初91个对象类别中的80个对象。所以在转换的时候，要重新对类别做映射，映射函数如下：

def coco91_to_coco80_class():  # converts 80-index (val2014) to 91-index (paper)# https://tech.amikelive.com/node-718/what-object-categories-labels-are-in-coco-dataset/# a = np.loadtxt('data/coco.names', dtype='str', delimiter='\n')# b = np.loadtxt('data/coco_paper.names', dtype='str', delimiter='\n')# x1 = [list(a[i] == b).index(True) + 1 for i in range(80)]  # darknet to coco# x2 = [list(b[i] == a).index(True) if any(b[i] == a) else None for i in range(91)]  # coco to darknetx = [0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, None, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, None, 24, 25, None,None, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, None, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50,51, 52, 53, 54, 55, 56, 57, 58, 59, None, 60, None, None, 61, None, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72,None, 73, 74, 75, 76, 77, 78, 79, None]return x

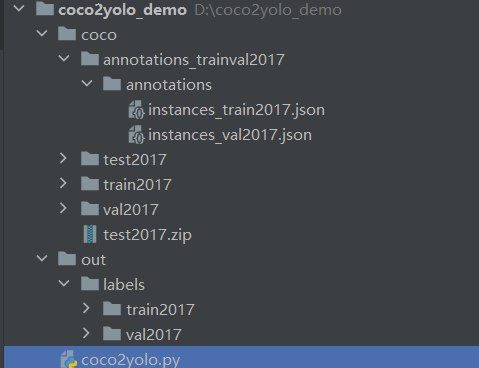

接下来，开始格式转换，工程的目录如下：

• coco：存放解压后的数据集。
  -out：保存输出结果。
  -coco2yolo.py：转换脚本。

转换代码如下：

import json
import glob
import os
import shutil
from pathlib import Path
import numpy as np
from tqdm import tqdmdef make_folders(path='../out/'):# Create foldersif os.path.exists(path):shutil.rmtree(path)  # delete output folderos.makedirs(path)  # make new output folderos.makedirs(path + os.sep + 'labels')  # make new labels folderos.makedirs(path + os.sep + 'images')  # make new labels folderreturn pathdef convert_coco_json(json_dir='./coco/annotations_trainval2017/annotations/'):jsons = glob.glob(json_dir + '*.json')coco80 = coco91_to_coco80_class()# Import jsonfor json_file in sorted(jsons):fn = 'out/labels/%s/' % Path(json_file).stem.replace('instances_', '')  # folder namefn_images = 'out/images/%s/' % Path(json_file).stem.replace('instances_', '')  # folder nameos.makedirs(fn,exist_ok=True)os.makedirs(fn_images,exist_ok=True)with open(json_file) as f:data = json.load(f)print(fn)# Create image dictimages = {'%g' % x['id']: x for x in data['images']}# Write labels filefor x in tqdm(data['annotations'], desc='Annotations %s' % json_file):if x['iscrowd']:continueimg = images['%g' % x['image_id']]h, w, f = img['height'], img['width'], img['file_name']file_path='coco/'+fn.split('/')[-2]+"/"+f# The Labelbox bounding box format is [top left x, top left y, width, height]box = np.array(x['bbox'], dtype=np.float64)box[:2] += box[2:] / 2  # xy top-left corner to centerbox[[0, 2]] /= w  # normalize xbox[[1, 3]] /= h  # normalize yif (box[2] > 0.) and (box[3] > 0.):  # if w > 0 and h > 0with open(fn + Path(f).stem + '.txt', 'a') as file:file.write('%g %.6f %.6f %.6f %.6f\n' % (coco80[x['category_id'] - 1], *box))file_path_t=fn_images+fprint(file_path,file_path_t)shutil.copy(file_path,file_path_t)def coco91_to_coco80_class():  # converts 80-index (val2014) to 91-index (paper)# https://tech.amikelive.com/node-718/what-object-categories-labels-are-in-coco-dataset/# a = np.loadtxt('data/coco.names', dtype='str', delimiter='\n')# b = np.loadtxt('data/coco_paper.names', dtype='str', delimiter='\n')# x1 = [list(a[i] == b).index(True) + 1 for i in range(80)]  # darknet to coco# x2 = [list(b[i] == a).index(True) if any(b[i] == a) else None for i in range(91)]  # coco to darknetx = [0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, None, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, None, 24, 25, None,None, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, None, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50,51, 52, 53, 54, 55, 56, 57, 58, 59, None, 60, None, None, 61, None, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72,None, 73, 74, 75, 76, 77, 78, 79, None]return xconvert_coco_json()

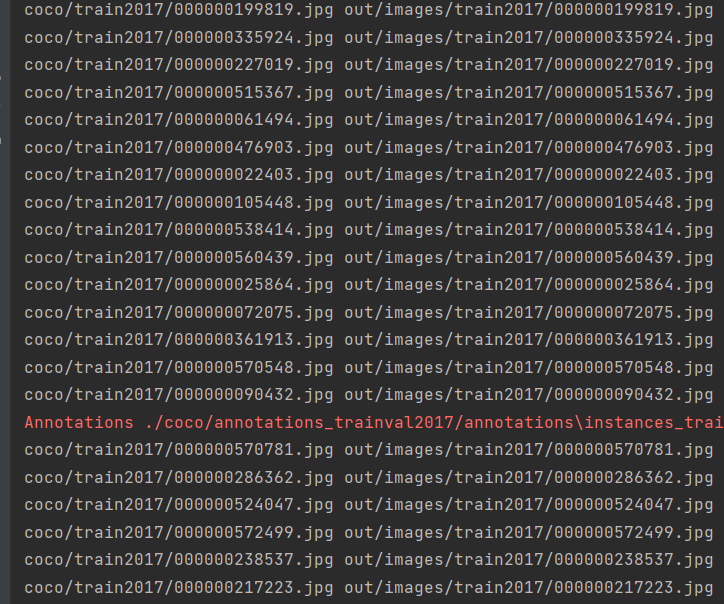

开始运行：

转换完成后，验证转换的结果：

import cv2
import osdef draw_box_in_single_image(image_path, txt_path):# 读取图像image = cv2.imread(image_path)# 读取txt文件信息def read_list(txt_path):pos = []with open(txt_path, 'r') as file_to_read:while True:lines = file_to_read.readline()  # 整行读取数据if not lines:break# 将整行数据分割处理，如果分割符是空格，括号里就不用传入参数，如果是逗号， 则传入‘，'字符。p_tmp = [float(i) for i in lines.split(' ')]pos.append(p_tmp)  # 添加新读取的数据# Efield.append(E_tmp)passreturn pos# txt转换为boxdef convert(size, box):xmin = (box[1]-box[3]/2.)*size[1]xmax = (box[1]+box[3]/2.)*size[1]ymin = (box[2]-box[4]/2.)*size[0]ymax = (box[2]+box[4]/2.)*size[0]box = (int(xmin), int(ymin), int(xmax), int(ymax))return boxpos = read_list(txt_path)print(pos)tl = int((image.shape[0]+image.shape[1])/2)lf = max(tl-1,1)for i in range(len(pos)):label = str(int(pos[i][0]))print('label is '+label)box = convert(image.shape, pos[i])image = cv2.rectangle(image,(box[0], box[1]),(box[2],box[3]),(0,0,255),2)cv2.putText(image,label,(box[0],box[1]-2), 0, 1, [0,0,255], thickness=2, lineType=cv2.LINE_AA)passif pos:cv2.imwrite('./Data/see_images/{}.png'.format(image_path.split('\\')[-1][:-4]), image)else:print('None')img_folder = "./out/images/val2017"
img_list = os.listdir(img_folder)
img_list.sort()label_folder = "./out/labels/val2017"
label_list = os.listdir(label_folder)
label_list.sort()
if not os.path.exists('./Data/see_images'):os.makedirs('./Data/see_images')
for i in range(len(img_list)):image_path = img_folder + "\\" + img_list[i]txt_path = label_folder + "\\" + label_list[i]draw_box_in_single_image(image_path, txt_path)

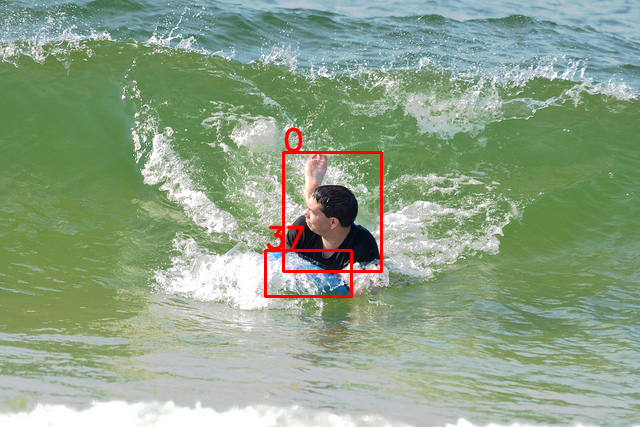

结果展示：

配置yolov8环境

可以直接安装requirements.txt里面所有的库文件，执行安装命令：

pip install -r requirements.txt

如果不想安装这么多库文件，在运行的时候，查看缺少哪个库，就安装哪个库，比如我的环境：

pip install thop

我的本地只缺少了这个库文件。

训练

下载代码：https://github.com/ultralytics/ultralytics，通过下载的方式可以下载到源码，这样方便修改。
也可以使用命令：

pip install ultralytics

如果仅仅是为了使用yolov8，可以使用这种方式安装。

yolov8还支持使用命令的方式，例如：

yolo predict model=yolov8n.pt source="https://ultralytics.com/images/bus.jpg"

接下来，创建训练脚本，可以使用yaml文件创建，例如：

from ultralytics import YOLO# Load a model
model = YOLO("yolov8n.yaml")  # build a new model from scratch

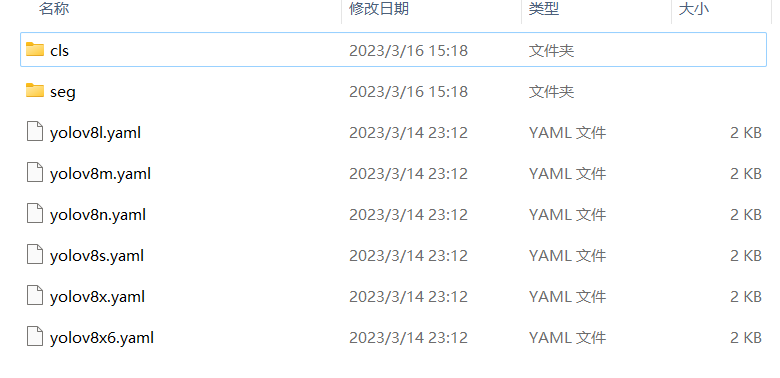

模型文件在ultralytics/models/v8下面，如图：

也可以使用预训练模型创建。例如：

model = YOLO("yolov8n.pt")  # load a pretrained model (recommended for training)

然后开启训练。

# Use the model
model.train(data="coco128.yaml", epochs=3)  # train the model

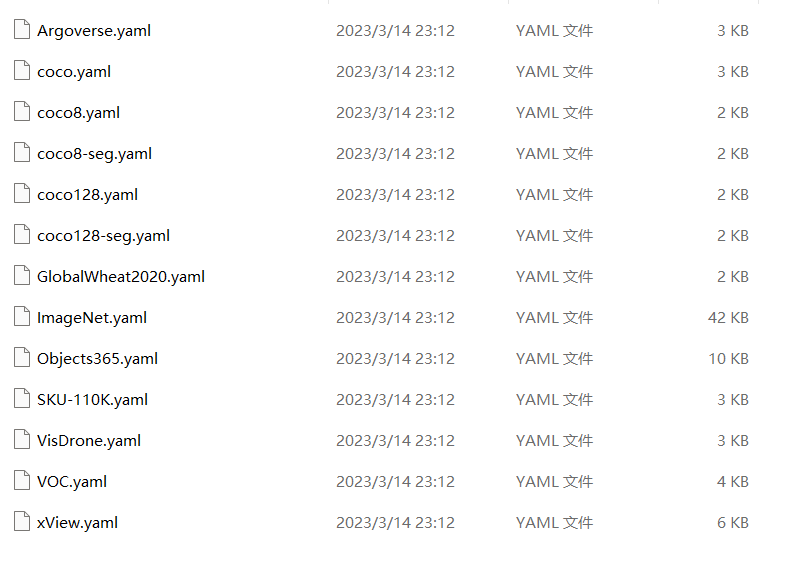

数据集的配置文件在：ultralytics/datasets/下面，如图：

是不是很简单！！！！

接下来，我们配置自己的环境。

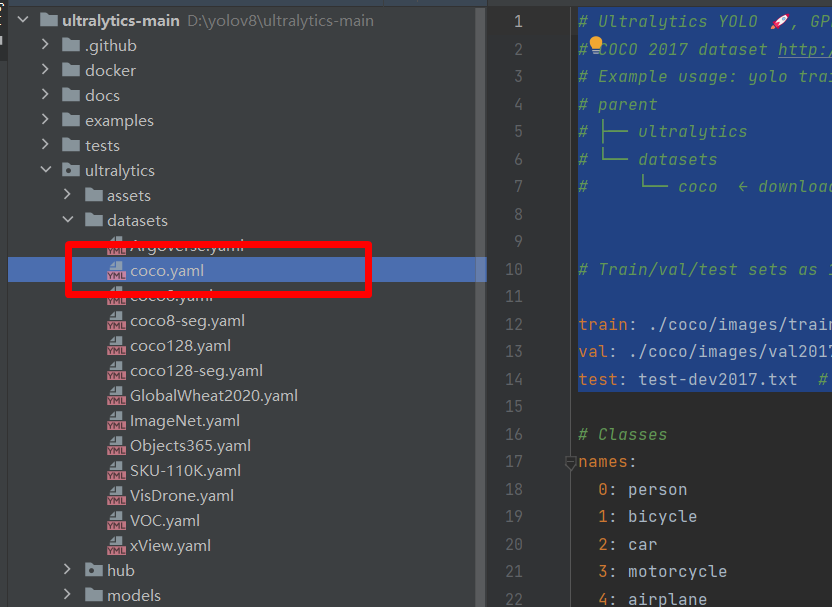

第一步 找到ultralytics/datasets/coco.yaml文件。

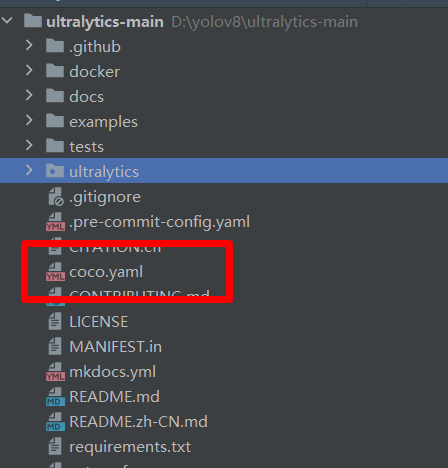

然后将其复制到根目录

将里面的路径修改为：

# Ultralytics YOLO 🚀, GPL-3.0 license
# COCO 2017 dataset http://cocodataset.org by Microsoft
# Example usage: yolo train data=coco.yaml
# parent
# ├── ultralytics
# └── datasets
#     └── coco  ← downloads here (20.1 GB)# Train/val/test sets as 1) dir: path/to/imgs, 2) file: path/to/imgs.txt, or 3) list: [path/to/imgs1, path/to/imgs2, ..]train: ./coco/images/train2017  # train images (relative to 'path') 118287 images
val: ./coco/images/val2017  # val images (relative to 'path') 5000 images
test: test-dev2017.txt  # 20288 of 40670 images, submit to https://competitions.codalab.org/competitions/20794

关于数据集的路径，大家可以自行尝试，我经过多次尝试发现，YoloV8会自行添加datasets这个文件，所以设置./coco/images/train2017,则实际路径是datasets/coco/images/train2017。
第二步 新建train.py脚本。

from ultralytics import YOLO# 加载模型
model = YOLO("ultralytics/models/v8/yolov8n.yaml")  # 从头开始构建新模型# Use the model
results = model.train(data="coco.yaml", epochs=3,device='3')  # 训练模型

然后，点击train.py可以运行了。
如果设置多卡，可以在device中设置，例如我使用四张卡，可以设置为：

results = model.train(data="coco.yaml", epochs=3,device='0,1,2,3')  # 训练模型

第三步 修改参数，在ultralytics/yolo/cfg/default.yaml文件中查看。例如：

# Train settings -------------------------------------------------------------------------------------------------------
model:  # path to model file, i.e. yolov8n.pt, yolov8n.yaml
data:  # path to data file, i.e. coco128.yaml
epochs: 100  # number of epochs to train for
patience: 50  # epochs to wait for no observable improvement for early stopping of training
batch: 16  # number of images per batch (-1 for AutoBatch)
imgsz: 640  # size of input images as integer or w,h
save: True  # save train checkpoints and predict results
save_period: -1 # Save checkpoint every x epochs (disabled if < 1)
cache: False  # True/ram, disk or False. Use cache for data loading
device:  # device to run on, i.e. cuda device=0 or device=0,1,2,3 or device=cpu
workers: 8  # number of worker threads for data loading (per RANK if DDP)
project:  # project name
name:  # experiment name, results saved to 'project/name' directory
exist_ok: False  # whether to overwrite existing experiment
pretrained: False  # whether to use a pretrained model
optimizer: SGD  # optimizer to use, choices=['SGD', 'Adam', 'AdamW', 'RMSProp']
verbose: True  # whether to print verbose output
seed: 0  # random seed for reproducibility
deterministic: True  # whether to enable deterministic mode
single_cls: False  # train multi-class data as single-class
image_weights: False  # use weighted image selection for training
rect: False  # support rectangular training if mode='train', support rectangular evaluation if mode='val'
cos_lr: False  # use cosine learning rate scheduler
close_mosaic: 10  # disable mosaic augmentation for final 10 epochs
resume: False  # resume training from last checkpoint

上面是训练过程中常用的参数，我们调用yolo函数可以自行修改。

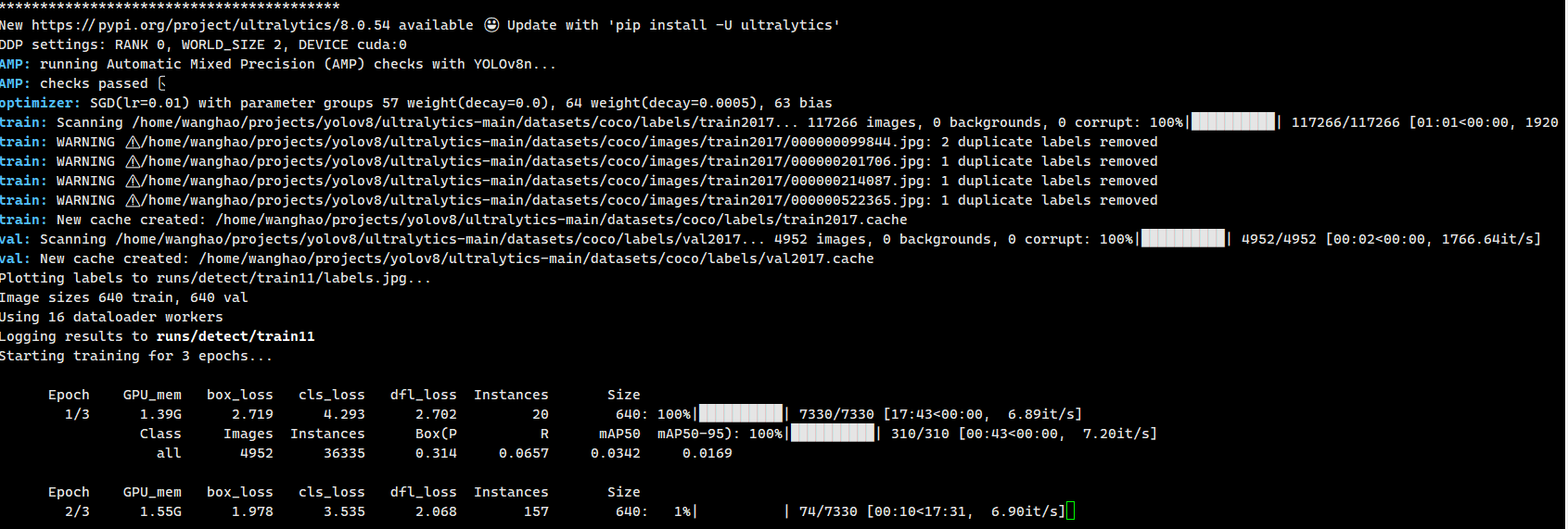

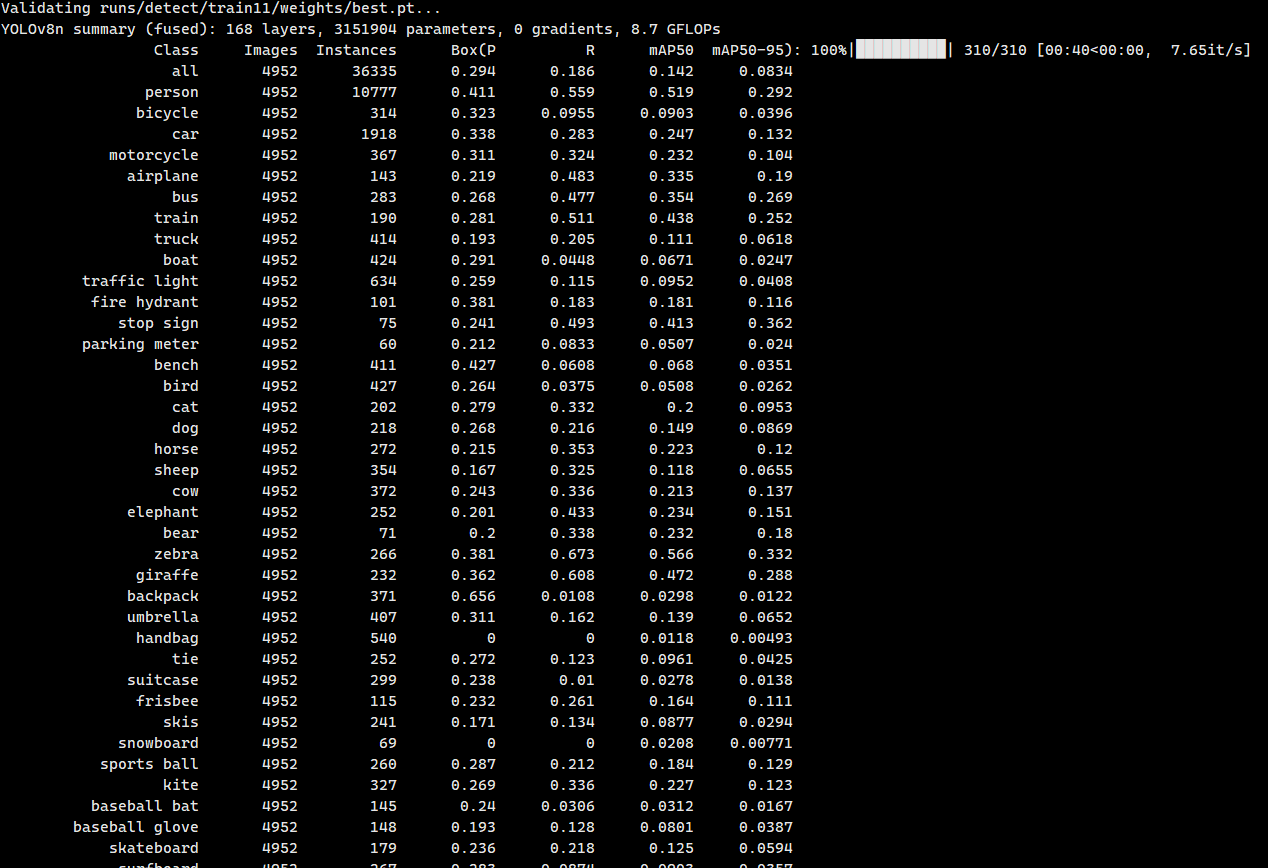

等待测试完成后，就可以看到结果，如下图：

测试

新建测试脚本test.py.

from ultralytics import YOLO# Load a model
model = YOLO("runs/detect/train11/weights/best.pt")  # load a pretrained model (recommended for training)results = model.predict(source="ultralytics/assets",device='3')  # predict on an image
print(results)

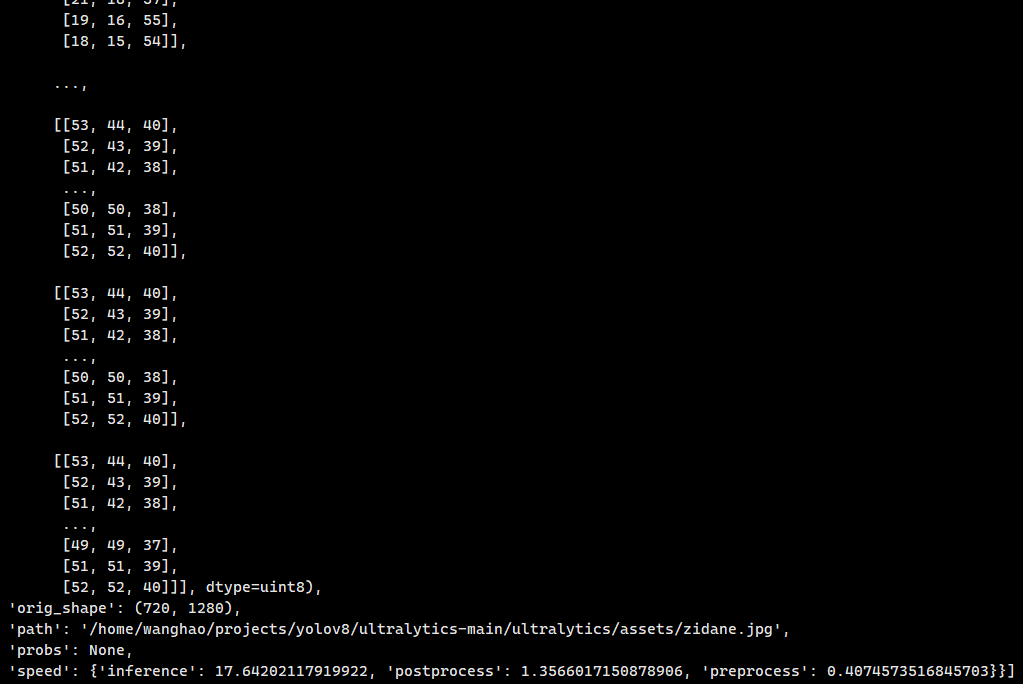

这个results保存了所有的结果。如下图：

predict的参数也可以在ultralytics/yolo/cfg/default.yaml文件中查看。例如：

# Prediction settings --------------------------------------------------------------------------------------------------
source:  # source directory for images or videos
show: False  # show results if possible
save_txt: False  # save results as .txt file
save_conf: False  # save results with confidence scores
save_crop: False  # save cropped images with results
hide_labels: False  # hide labels
hide_conf: False  # hide confidence scores
vid_stride: 1  # video frame-rate stride
line_thickness: 3  # bounding box thickness (pixels)
visualize: False  # visualize model features
augment: False  # apply image augmentation to prediction sources
agnostic_nms: False  # class-agnostic NMS
classes:  # filter results by class, i.e. class=0, or class=[0,2,3]
retina_masks: False  # use high-resolution segmentation masks
boxes: True  # Show boxes in segmentation predictions

训练自定义数据集

Labelme数据集
