图神经网络框架DGL1.0初体验

• DGL 1.0: Empowering Graph Machine Learning For Everyone
• DGL中的两种GNN范式
• DGL Sparse:为图机器学习设计的稀疏矩阵库
• 图卷积网络（Graph Convolutional Network）
• 基于图扩散的GNN
• 超图神经网络
• 图 Transformer
• DGL Sparse 的关键特性
• 内容来源

DGL 1.0: Empowering Graph Machine Learning For Everyone

DGL 1.0 总结了过去三年学术界或工业界对图深度学习和图神经网络（GNN）技术的各类需求。从最先进模型的学术研究到将 GNN 扩展到工业级应用，DGL 1.0 为所有用户提供全面且易用的解决方案，以更好的利用图机器学习的优势。

DGL 1.0 为不同场景提供的解决方案。

DGL 1.0 采用分层和模块化的设计，以满足各种用户需求。本次发布的关键特性包括：

• 100 多个开箱即用的 GNN 模型示例，15 多个在 Open Graph Benchmark（OGB）上排名靠前的基准模型；
• 150 多个 GNN 常用模块，包括 GNN 层、数据集、图数据转换模块、图采样器等，可用于构建新的模型架构或基于 GNN 的解决方案；
• 灵活高效的消息传递和稀疏矩阵抽象，用于开发新的 GNN 模块；
• 多 GPU 和分布式训练能力，支持在百亿规模的图上进行训练。

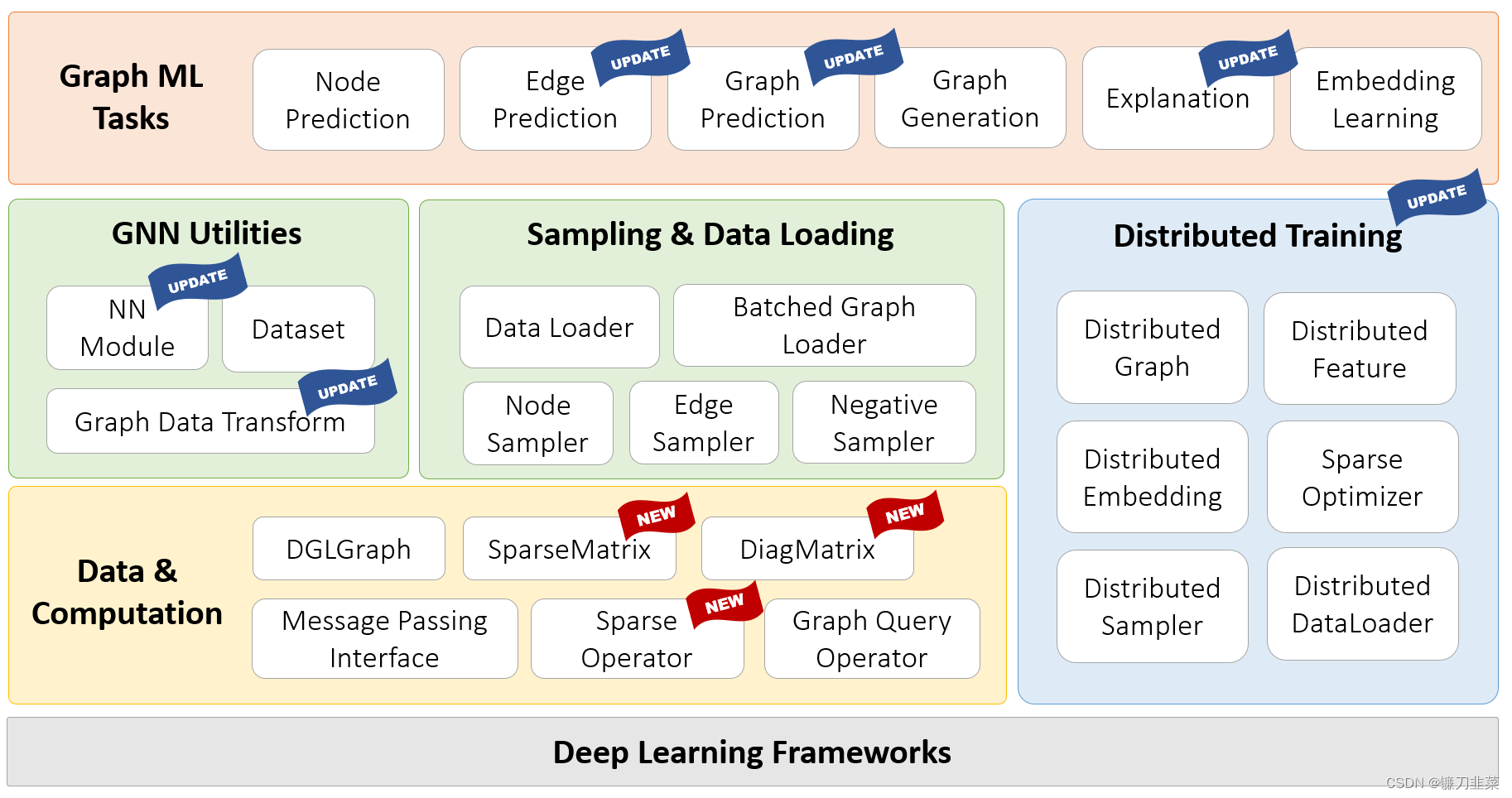

DGL 1.0技术栈图如下：

DGL github 代码地址：https://github.com/dmlc/dgl

此版本的亮点之一是引入了DGL-Sparse，这是一个全新的编程接口，使用了稀疏矩阵作为核心的编程抽象。DGL-Sparse不仅可以简化现有的GNN模型（例如图卷积网络）的开发，而且还适用于最新的模型，包括基于扩散的GNN，超图神经网络和图Transformer。

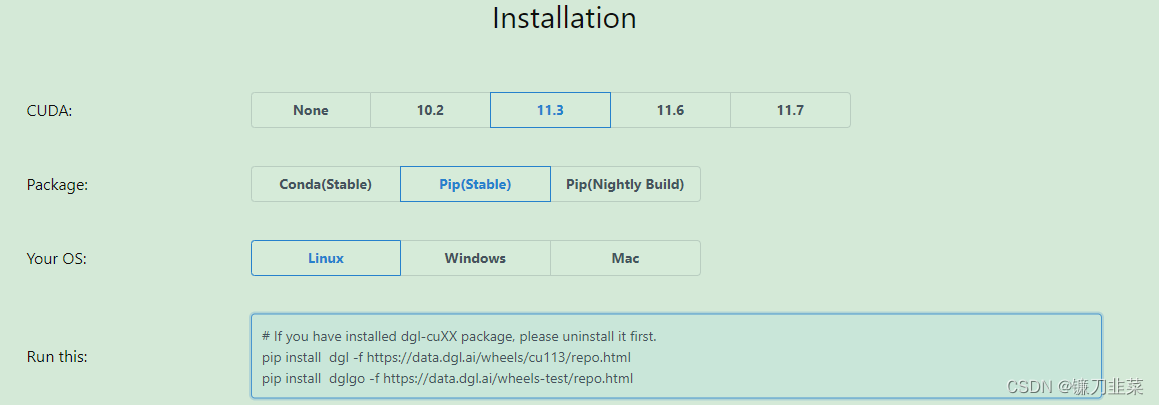

# If you have installed dgl-cuXX package, please uninstall it first.
pip install  dgl -f https://data.dgl.ai/wheels/cu113/repo.html
pip install  dglgo -f https://data.dgl.ai/wheels-test/repo.html

DGL中的两种GNN范式

DGL中包含两种主流的GNN范式，即消息传递视图(The Message Passing View)和矩阵视图(The Matrix View)。这些范式可以帮助研究人员更好地理解 GNN 的内部工作机制，而矩阵视角也是DGL Sparse开发的动机之一。

电影《降临》中有这么一句话：「你所使用的语言决定了你的思维方式，并影响了你对事物的看法。」这句话也适合GNN。

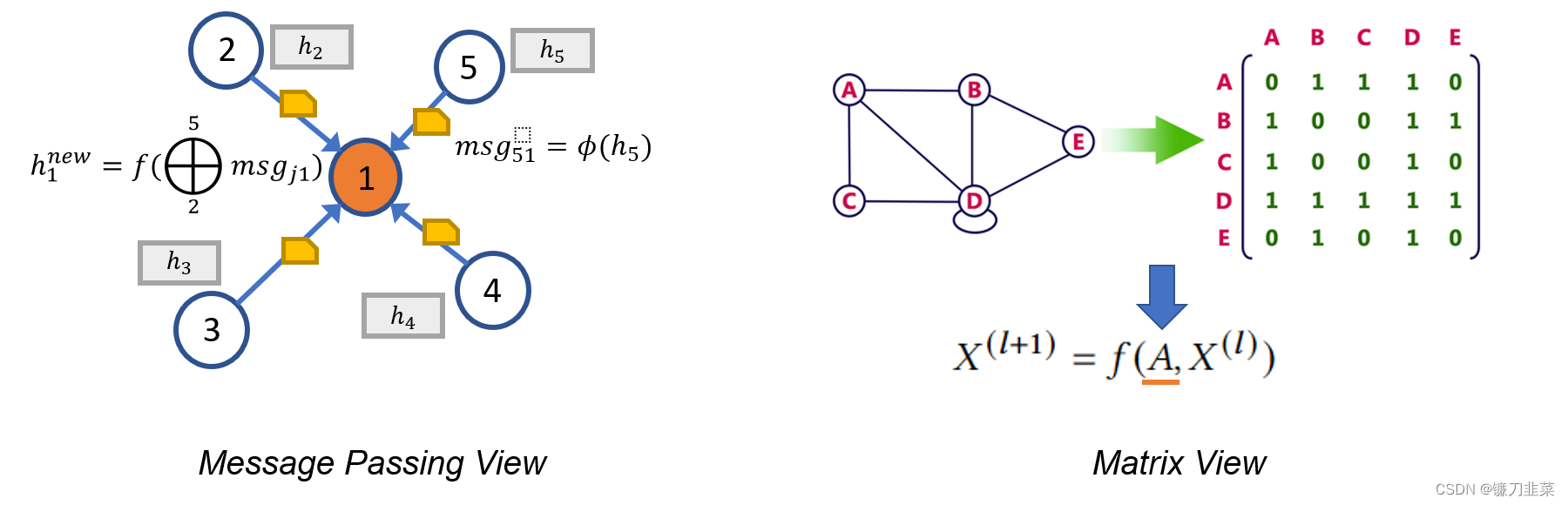

表示图神经网络有两种不同的范式：

• 第一种称为消息传递视图，从细粒度、局部的角度表达 GNN 模型，详细描述如何沿边交换消息以及节点状态如何进行相应的更新。
• 第二种是矩阵视角，由于图与稀疏邻接矩阵具有代数等价性，许多研究人员选择从粗粒度、全局的角度来表达 GNN 模型，强调涉及稀疏邻接矩阵和特征向量的操作。

消息传递视角揭示了 GNN 与 Weisfeiler Lehman （WL）图同构测试之间的联系，后者也依赖于从邻居聚合信息。而矩阵视角则从代数角度来理解 GNN，引发了一些有趣的发现，比如过度平滑问题。

总之，这两种视角都是研究 GNN 不可或缺的工具，它们互相补充，帮助研究人员更好地理解和描述 GNN 模型的本质和特性。正是基于这个原因，DGL 1.0 发布的主要动机之一就是在已有的消息传递接口基础之上，增加对于矩阵视角的支持。

DGL Sparse:为图机器学习设计的稀疏矩阵库

DGL 1.0 版本中新增了一个名为 DGL Sparse 的库（dgl.sparse），它和 DGL 中的消息传递接口一起，完善了对于全类型的图神经网络模型的支持。DGL Sparse 提供专门用于 图机器学习的稀疏矩阵类和操作，使得在矩阵视角下编写 GNN 变得更加容易。在下一节中，作者演示多个 GNN 示例，展示它们在 DGL Sparse 中的数学公式和相应的代码实现。

图卷积网络（Graph Convolutional Network）

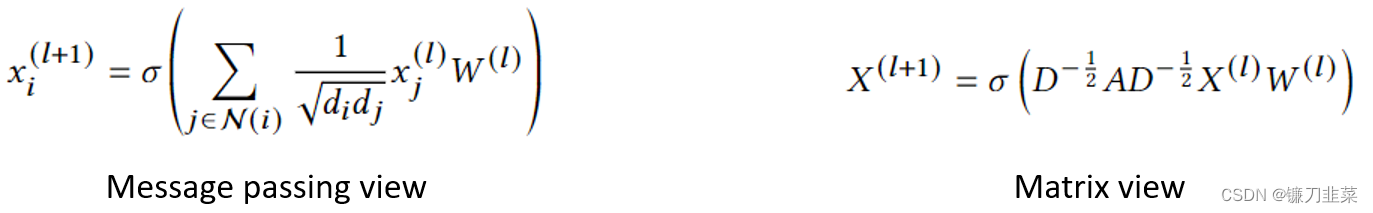

GCN 是 GNN 建模的先驱之一。GCN 可以同时用消息传递视图和矩阵视图来表示。下面的代码比较了 DGL 中用这两种方法实现的区别。

1)DGL message passing functions

class GCNLayer(nn.Module):...def forward(self, g, X):g.ndata['X'] = Xg.ndata['deg'] = g.in_degrees().float()g.update_all(self.message, fn.sum('m', 'X_neigh'))X_neigh = g.ndata['X_neigh']return F.relu(self.W(X_neigh))def message(self, edges):c_ij = (edges.src['deg'] * edges.dst['deg']) ** -0.5return {'m' : edges.src['X'] * c_ij}

2)DGL sparse matrix package

import dgl.sparse as dglsp  # DGL 1.0 sparse matrix packageclass GCNLayer(nn.Module):...def forward(self, A, X):D_invsqrt = dglsp.diag(A.sum(1)) ** -0.5A_norm = D_invsqrt @ A @ D_invsqrtreturn F.relu(self.W(A_norm @ X))

基于图扩散的GNN

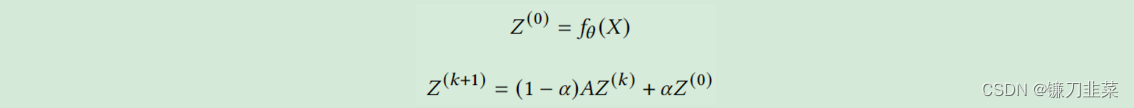

图扩散是沿边传播或平滑节点特征或信号的过程。PageRank 等许多经典图算法都属于这一类。一系列研究表明，将图扩散与神经网络相结合是增强模型预测有效且高效的方法。下面的等式描述了其中比较有代表性的模型 APPNP 的核心计算。它可以直接在 DGL Sparse 中实现。

class APPNP(nn.Module):...def forward(self, A, X):Z_0 = Z = self.f_theta(X)for _ in range(self.num_hops):A_drop = dglsp.val_like(A, self.A_dropout(A.val))Z = (1 - self.alpha) * A_drop @ Z + self.alpha * Z_0return Z

超图神经网络

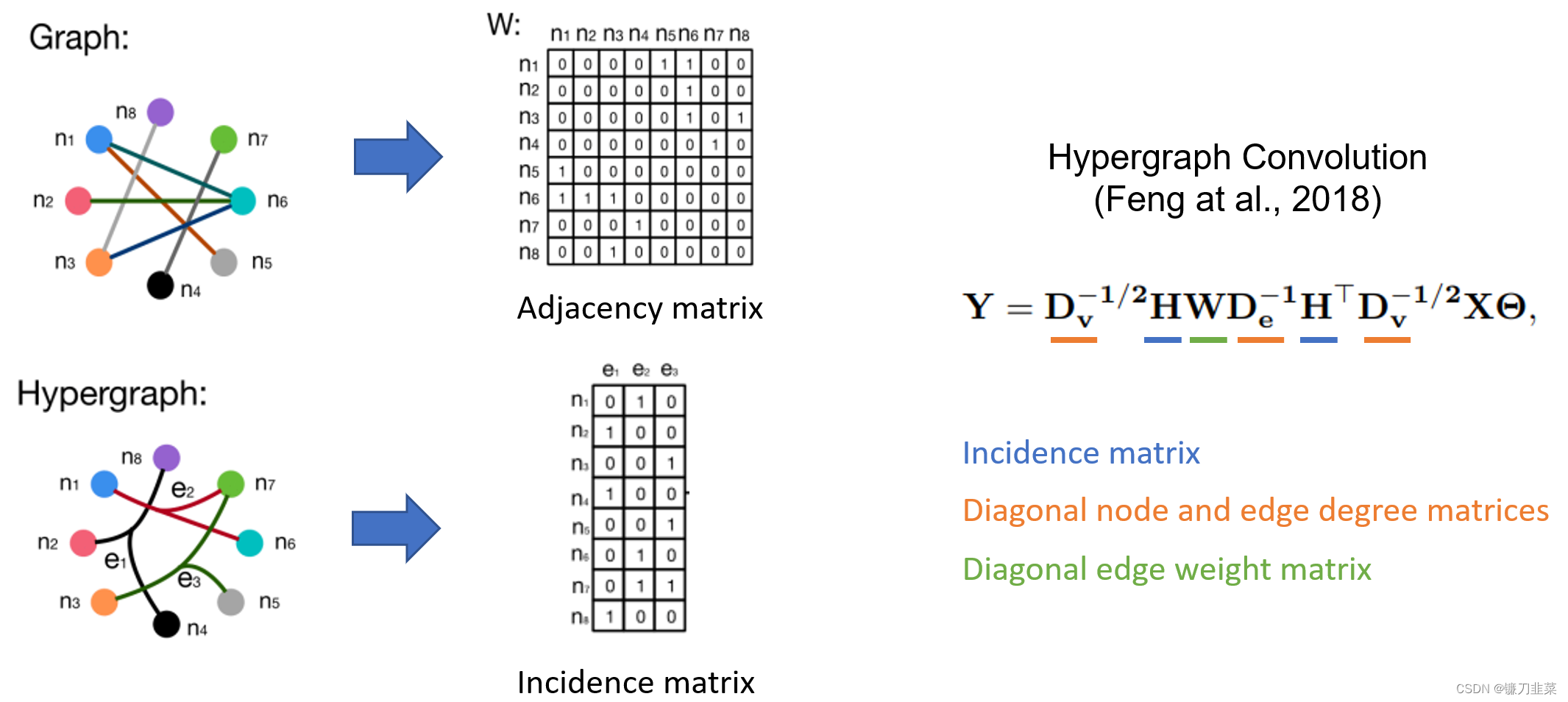

超图是图的推广，其中边可以连接任意数量的节点（称为超边）。超图在需要捕获高阶关系的场景中特别有用，例如电子商务平台中的共同购买行为，或引文网络中的共同作者等。超图的典型特征是其稀疏的关联矩阵，因此超图神经网络 (HGNN) 通常使用稀疏矩阵定义。以下是超图卷积网络（Feng et al., 2018）和其代码实现。

class HypergraphConv(nn.Module):...def forward(self, H, X):d_V = H.sum(1)  # node degreed_E = H.sum(0)  # edge degreen_edges = d_E.shape[0]D_V_invsqrt = dglsp.diag(d_V**-0.5)  # D_V ** (-1/2)D_E_inv = dglsp.diag(d_E**-1)  # D_E ** (-1)W = dglsp.identity((n_edges, n_edges))L = D_V_invsqrt @ H @ W @ D_E_inv @ H.T @ D_V_invsqrtreturn self.Theta(L @ X)

图 Transformer

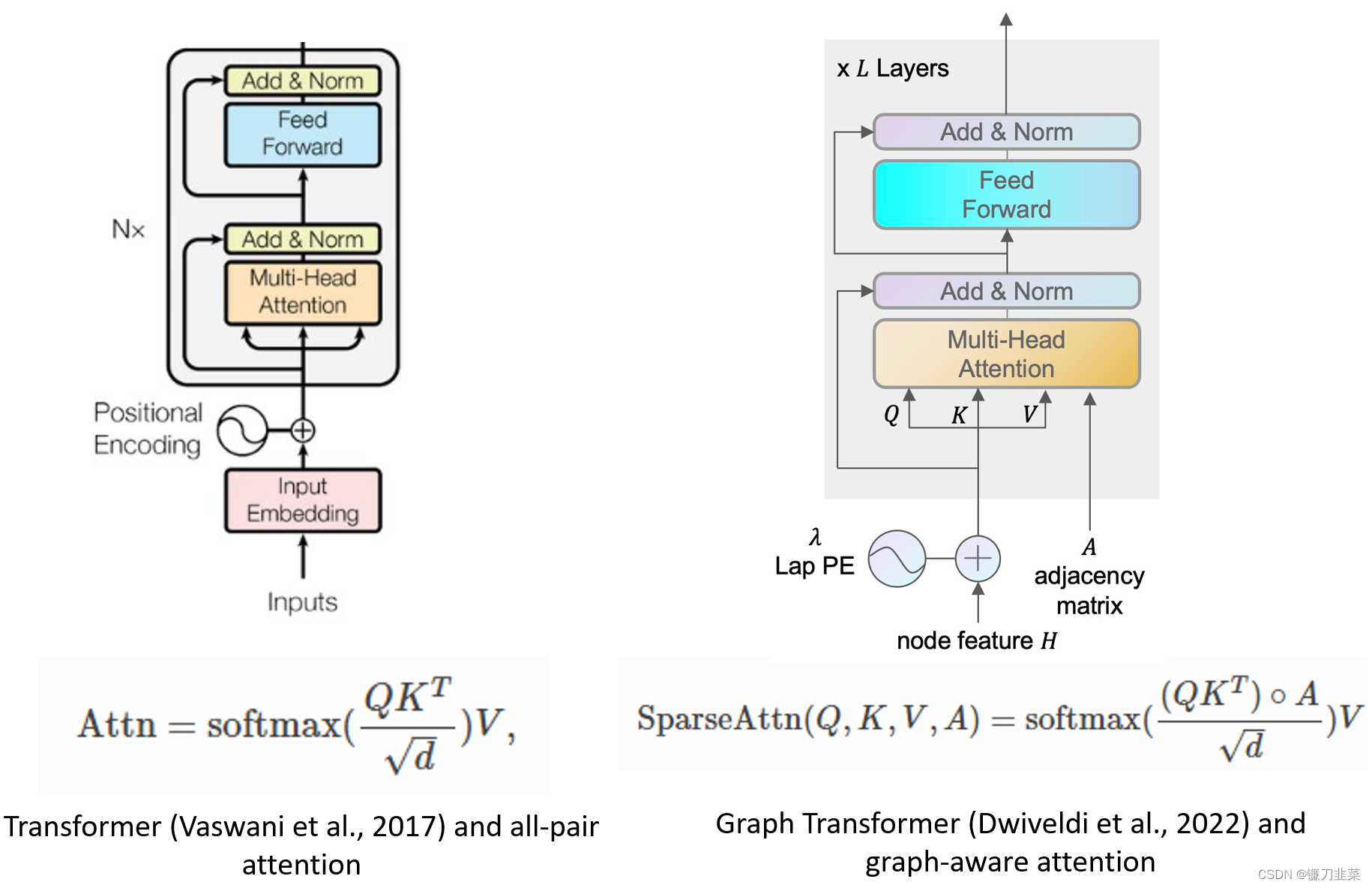

Transformer 模型已经成为自然语言处理中最成功的模型架构。研究人员也开始将 Transformer 扩展到图机器学习。Dwivedi 等人开创性地提出将所有多头注意力限制为图中连接的节点对。通过 DGL Sparse 工具，只需 10 行代码即可轻松实现该模型。

class GraphMHA(nn.Module):...def forward(self, A, h):N = len(h)q = self.q_proj(h).reshape(N, self.head_dim, self.num_heads)q *= self.scalingk = self.k_proj(h).reshape(N, self.head_dim, self.num_heads)v = self.v_proj(h).reshape(N, self.head_dim, self.num_heads)attn = dglsp.bsddmm(A, q, k.transpose(1, 0))  # [N, N, nh]attn = attn.softmax()out = dglsp.bspmm(attn, v)return self.out_proj(out.reshape(N, -1))

DGL Sparse 的关键特性

相比scipy.sparse 或torch.sparse等稀疏矩阵库，DGL Sparse 的整体设计是为图机器学习服务，其中包括了以下关键特性：

• 自动稀疏格式选择：DGL Sparse 的设计让用户不必为了选择正确的数据结构存储稀疏矩阵（也称为稀疏格式）而烦恼。用户只需要记住 dgl.sparse.spmatrix 创建稀疏矩阵，而 DGL 在内部则会根据调用的算子来自动选择最优格式；
• 标量或矢量非零元素：很多 GNN 模型会在边上学习多个权重（如 Graph Transformer 示例中演示的多头注意力向量）。为了适应这种情况，DGL Sparse 允许非零元素具有向量形状，并扩展了常见的稀疏操作，例如稀疏 - 稠密 - 矩阵乘法（SpMM）等。可以参考 Graph Transformer 示例中的 bspmm 操作。

通过利用这些设计特性，与之前使用消息传递接口的矩阵视图模型的实现相比，DGL Sparse 将代码长度平均降低了 2.7 倍。简化的代码还使框架的开销减少 43%。此外DGL Sparse 与 PyTorch 兼容，可以轻松与 PyTorch 生态系统中的各种工具和包集成。

接下来，我们将正式开始使用DGL 1.0。可以使用 pip 或 conda 轻松安装。除了前面介绍的示例之外，DGL Sparse 的第一个版本还包括 5 个教程和 11 个端到端示例，所有教程都可以在 Google Colab 中直接体验，无需本地安装。

内容来源

1. https://www.dgl.ai/release/2023/02/20/release.html
2. https://mp.weixin.qq.com/s/DmjpGfBjytZZYKVnEC50Hw
