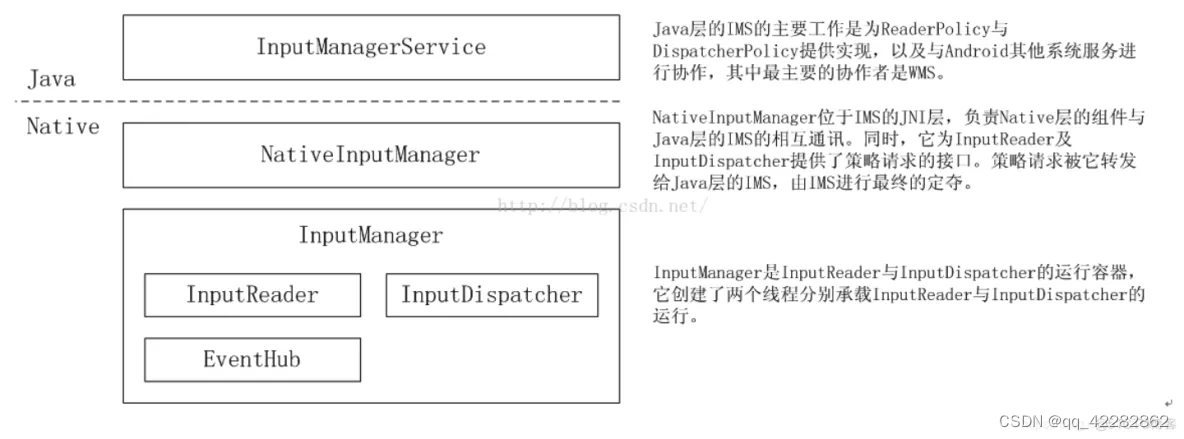

IMS的整体架构diagram

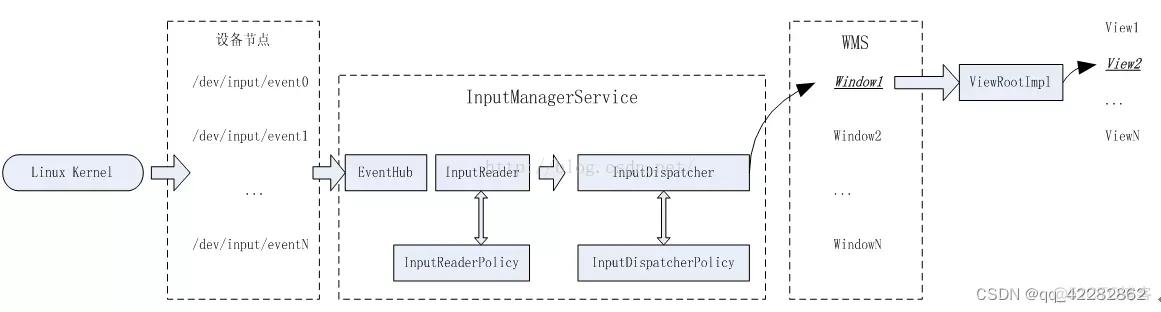

输入事件的源头位于、dev/input下的设备节点，输入系统的终点是由WMS管理的某个窗口。Android输入系统的功能是读取设备节点中原始事件，加工封装后派发一个特定的窗口以及窗口控件，及扫描输入设备将设备封装到mDevices数组。

内核将原始事件写入到设备节点中，InputReader不断地通过EventHub将原始事件取出来并加工成Android输入事件，交给InputDispatcher。InputDispatcher根据WMS提供的窗口信息将事件交给合适的窗口。窗口的ViewRootImpl对象再沿着控件树将事件派发给具体的控件。控件对其收到的事件作出响应，更新自己的画面、执行特定的动作。

IMS启动流程分析

Android的输入子系统是在InputManagerService启动的，而InputManagerService是在system_server中启动的。接下来从SystemServer的启动开始逐步分析：

//systemserver->startOtherServices
private void startOtherServices() {//...inputManager = new InputManagerService(context);//关键点1wm = WindowManagerService.main(context, inputManager,mFactoryTestMode != FactoryTest.FACTORY_TEST_LOW_LEVEL,!mFirstBoot, mOnlyCore);ServiceManager.addService(Context.WINDOW_SERVICE, wm);ServiceManager.addService(Context.INPUT_SERVICE, inputManager);inputManager.setWindowManagerCallbacks(wm.getInputMonitor());inputManager.start();//关键点2
}

InputManagerService

    public InputManagerService(Context context) {this.mContext = context;this.mHandler = new InputManagerHandler(DisplayThread.get().getLooper());mUseDevInputEventForAudioJack =context.getResources().getBoolean(R.bool.config_useDevInputEventForAudioJack);Slog.i(TAG, "Initializing input manager, mUseDevInputEventForAudioJack="+ mUseDevInputEventForAudioJack);//调用nativeInit来执行C++层的初始化操作mPtr = nativeInit(this, mContext, mHandler.getLooper().getQueue());LocalServices.addService(InputManagerInternal.class, new LocalService());}

com_android_server_input_InputManagerService.cpp

static jlong nativeInit(JNIEnv* env, jclass clazz,jobject serviceObj, jobject contextObj, jobject messageQueueObj) {sp messageQueue = android_os_MessageQueue_getMessageQueue(env, messageQueueObj);if (messageQueue == NULL) {jniThrowRuntimeException(env, "MessageQueue is not initialized.");return 0;}//构造一个NativeInputManagera对象NativeInputManager* im = new NativeInputManager(contextObj, serviceObj,messageQueue->getLooper());im->incStrong(0);return reinterpret_cast(im);
}

这里创建一个NativeInputManager的实例，并将其作为返回值保存在InputMangerService的mPtr字段里，继续分析NativeInputManager的构造器。

NativeInputManager::NativeInputManager(jobject contextObj,jobject serviceObj, const sp& looper) :mLooper(looper), mInteractive(true) {JNIEnv* env = jniEnv();mContextObj = env->NewGlobalRef(contextObj);mServiceObj = env->NewGlobalRef(serviceObj);{AutoMutex _l(mLock);mLocked.systemUiVisibility = ASYSTEM_UI_VISIBILITY_STATUS_BAR_VISIBLE;mLocked.pointerSpeed = 0;mLocked.pointerGesturesEnabled = true;mLocked.showTouches = false;}//构造一个EventHub对象,InputReaderPolicy,InputDispatcherPolicy，传递给InputManagersp eventHub = new EventHub();mInputManager = new InputManager(eventHub, this, this);
}

这里继续分析关键对象InputManager,代码如下：

InputManager::InputManager(const sp& eventHub,const sp& readerPolicy,const sp& dispatcherPolicy) {mDispatcher = new InputDispatcher(dispatcherPolicy);mReader = new InputReader(eventHub, readerPolicy, mDispatcher);initialize();
}

这里创建了一个InputReaderThread和InputDispatcherThread对象，前面构造器中创建InputReader是通过InputReaderThread来读取输入事件，而InputDispatcher实际通过InputDispatcherThread来发输入事件。

InputManager的创建过程分别为InputReader与InputDispatcher创建了线程，IMS的成员准备就绪。

InputManagerService线程启动分析

线程启动

inputManager.start();
---------------------------------------
public void start() {Slog.i(TAG, "Starting input manager");nativeStart(mPtr);//...
}
----------------------------------------
static void nativeStart(JNIEnv* env, jclass /* clazz */, jlong ptr) {NativeInputManager* im = reinterpret_cast(ptr);status_t result = im->getInputManager()->start();
}
---------------------------------------
status_t InputManager::start() {status_t result = mDispatcherThread->run("InputDispatcher", PRIORITY_URGENT_DISPLAY);//...result = mReaderThread->run("InputReader", PRIORITY_URGENT_DISPLAY);//...return OK;
}

InputManager启动了一个InputReaderThread和InputDispatcherThread来读取和分发消息，调用run之后，会进入threadLoop函数。这里start()函数的功能就是启动这两个线程，使得InputReader于InputDispatcher开始工作。当两个线程启动后，InputReader在其线程循环中不断地从EventHub中读取输入事件，加工处理后将事件放入InputDispatcher的派发发队列中，InputDispatcher在线程循环中将派发队列中的事件取出，查找合适窗口，将事件写入。窗口事件接收线程的Looper从管道中将事件取出，交由事件处理函数进行事件响应。
