LCD1602液晶显示屏

 时钟小项目

 四位数码管

 动态显示

火焰传感器

---

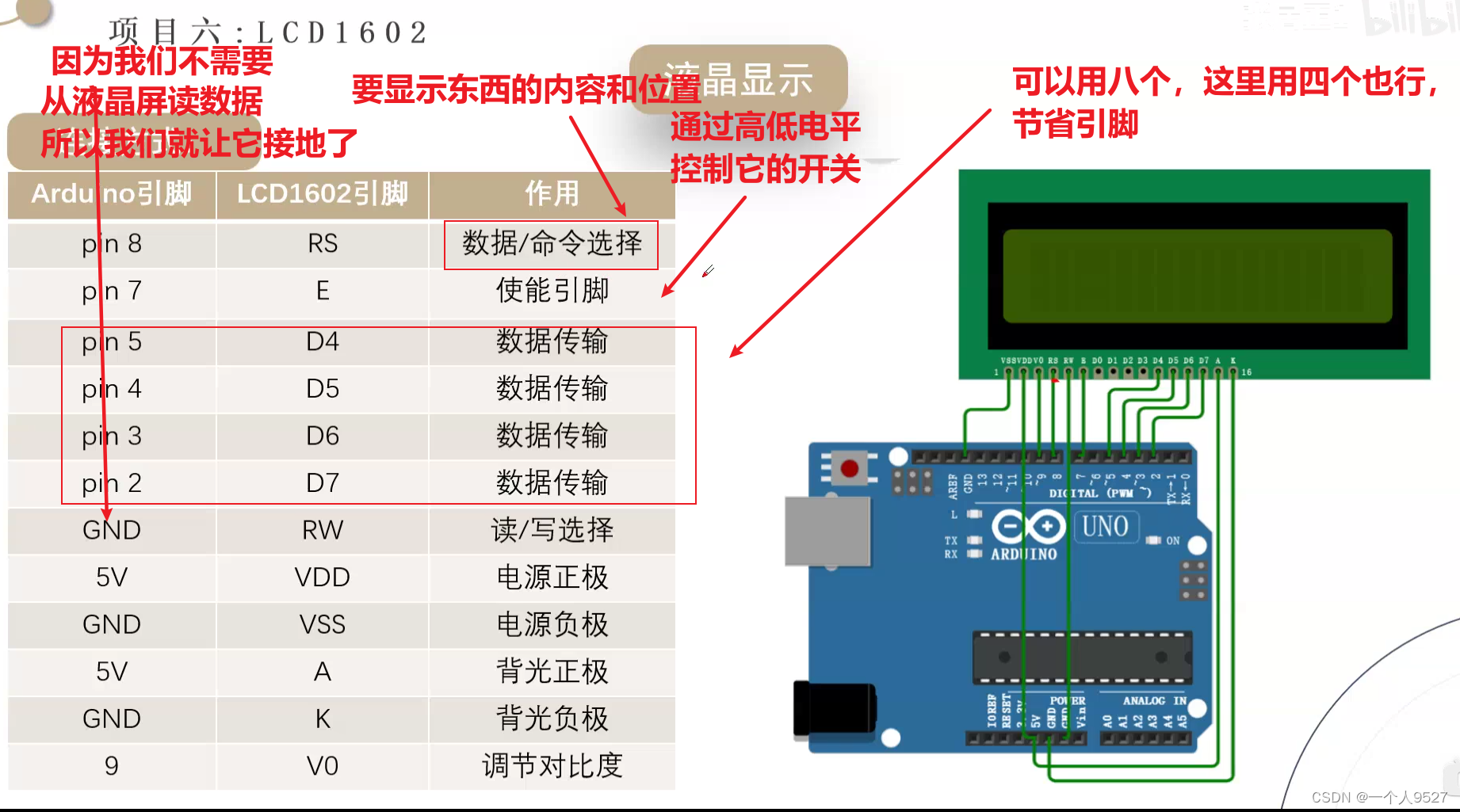

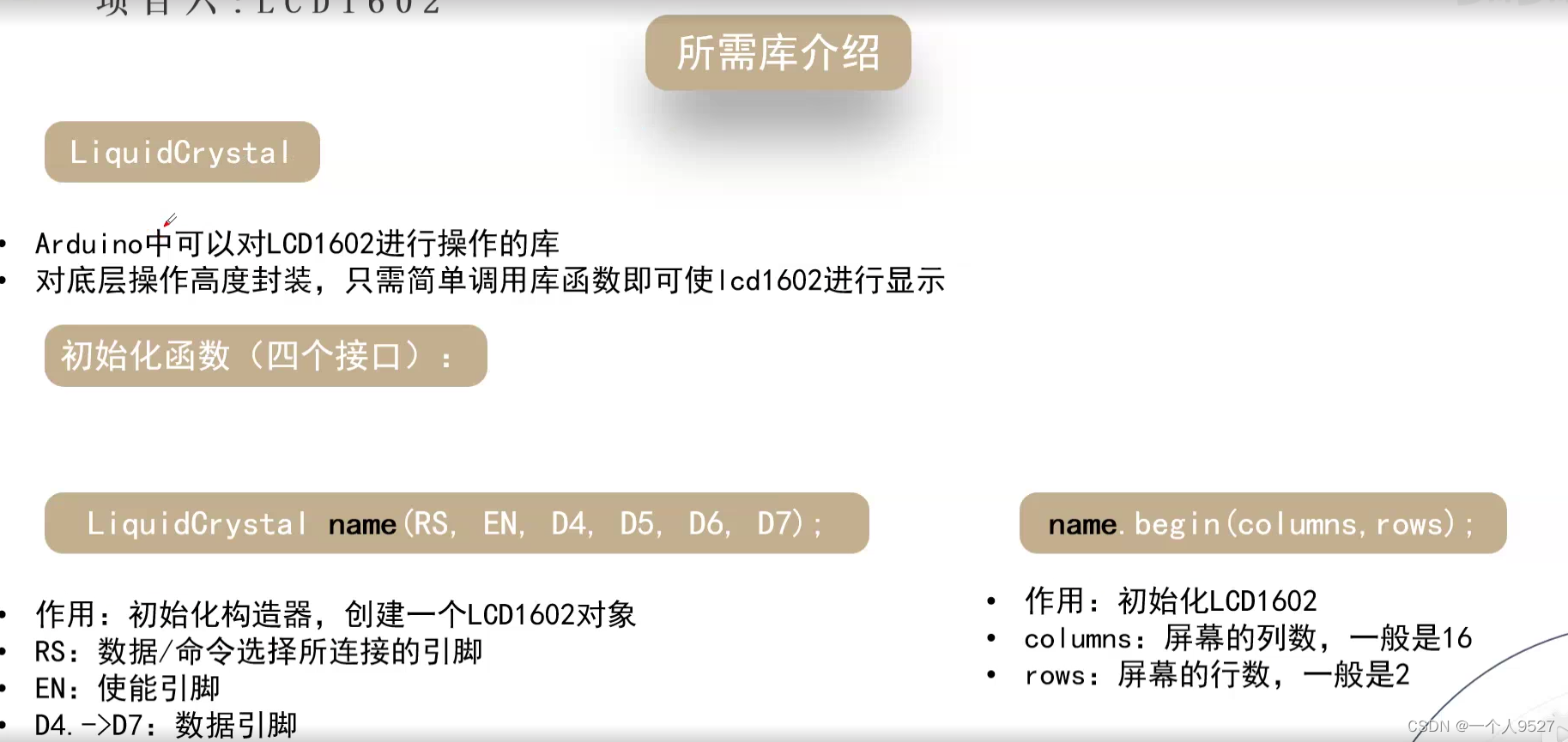

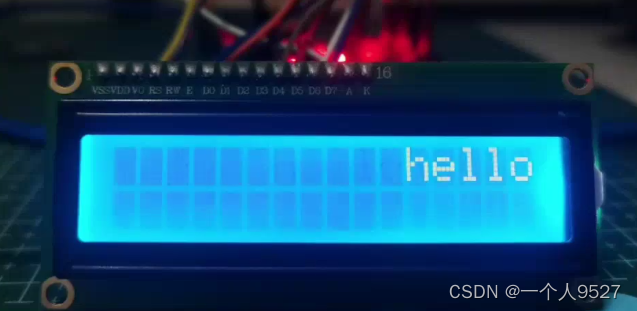

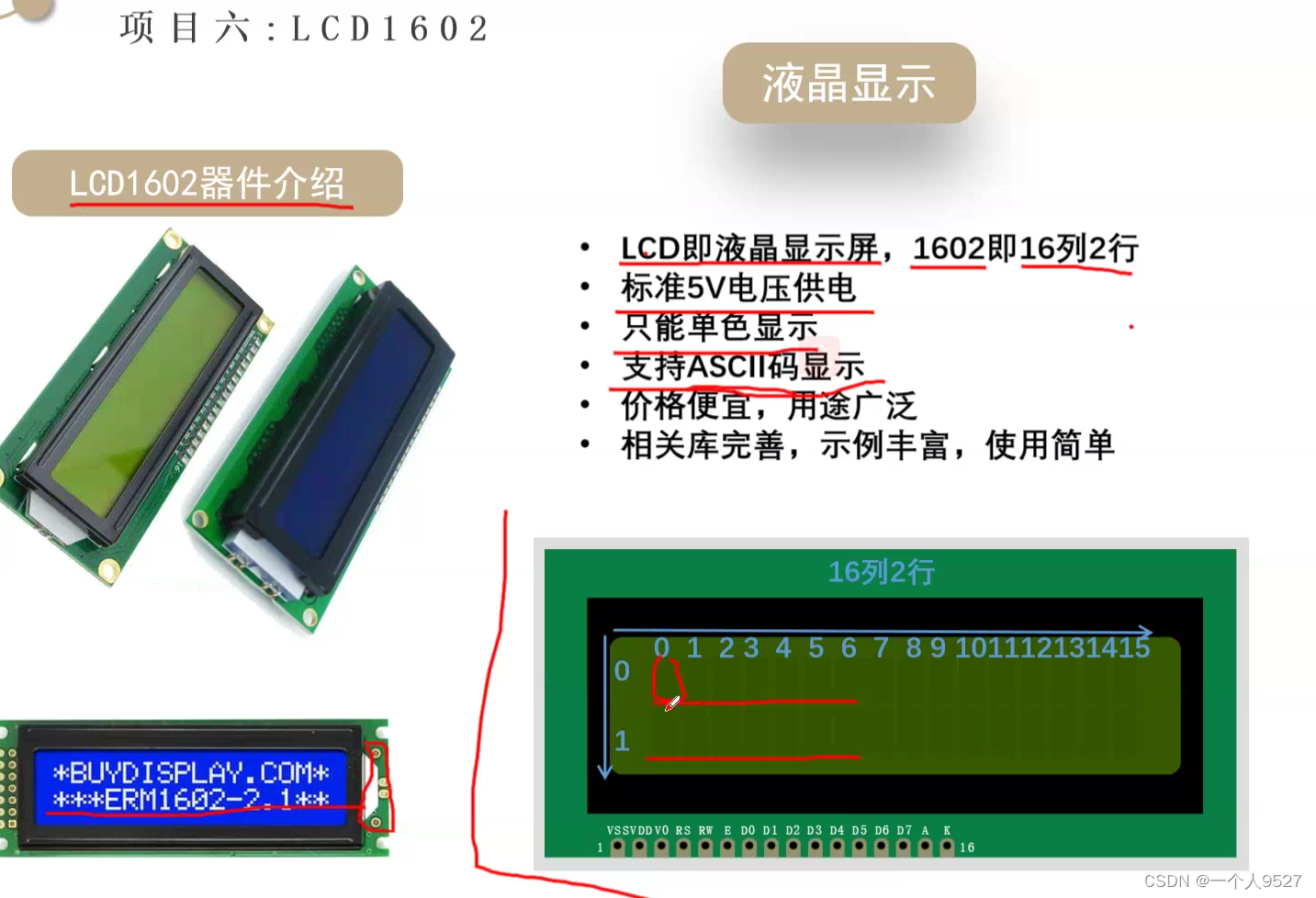

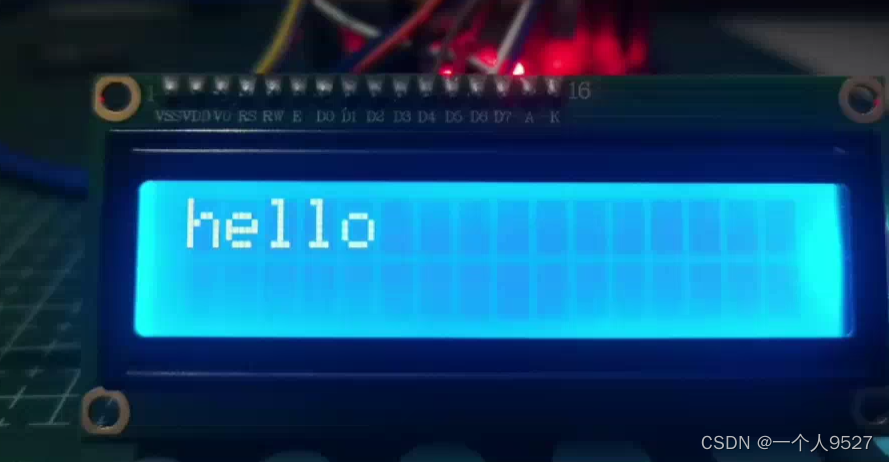

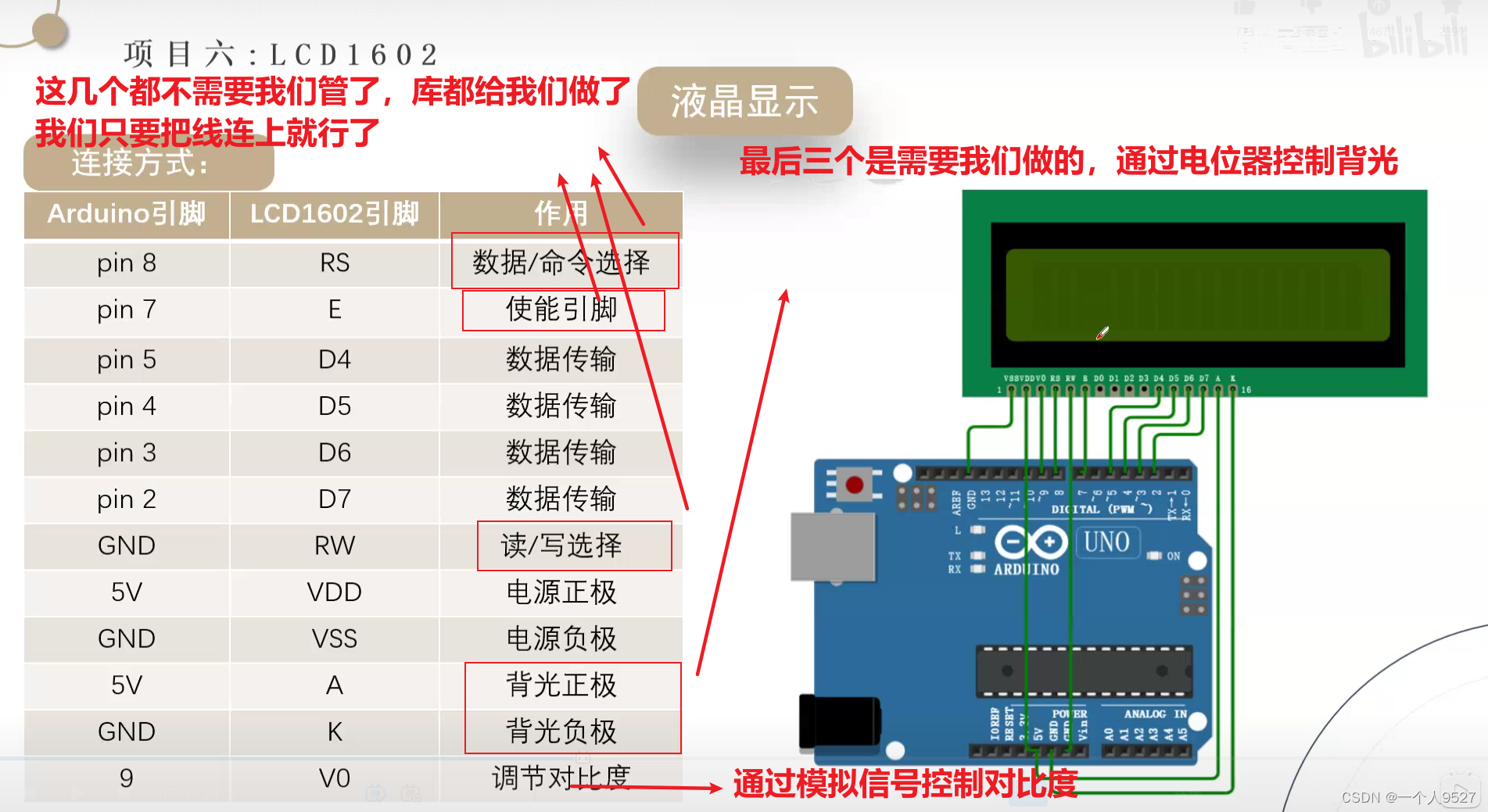

LCD1602液晶显示屏

有一个背光（led灯珠），方便夜间使用。

不能写汉字，只能显示ASIIC码的字符，汉字太复杂，它的像素点太少了。

LCD12864（128×64点），可以显示图像和汉字。

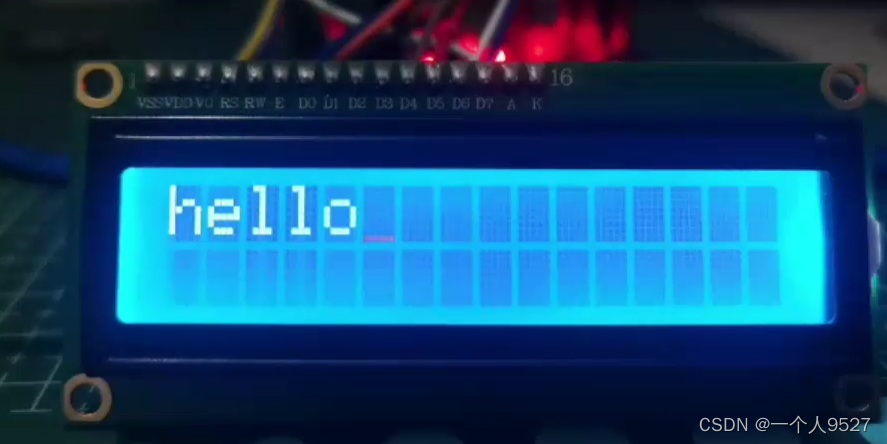

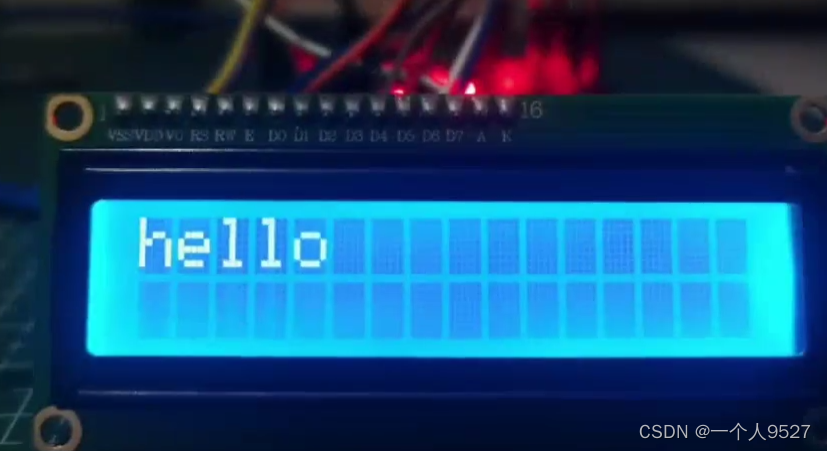

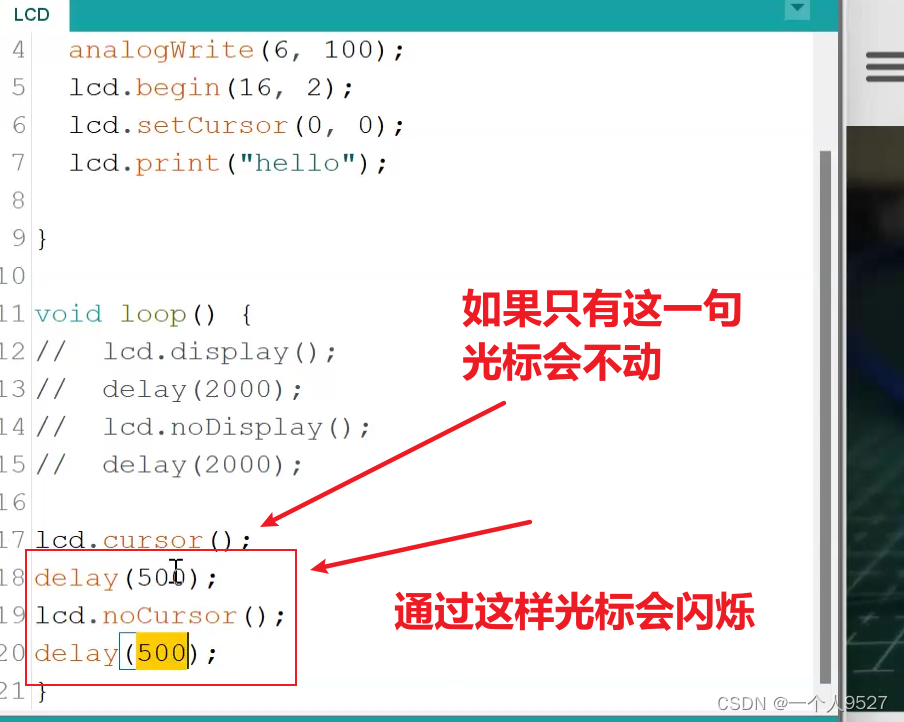

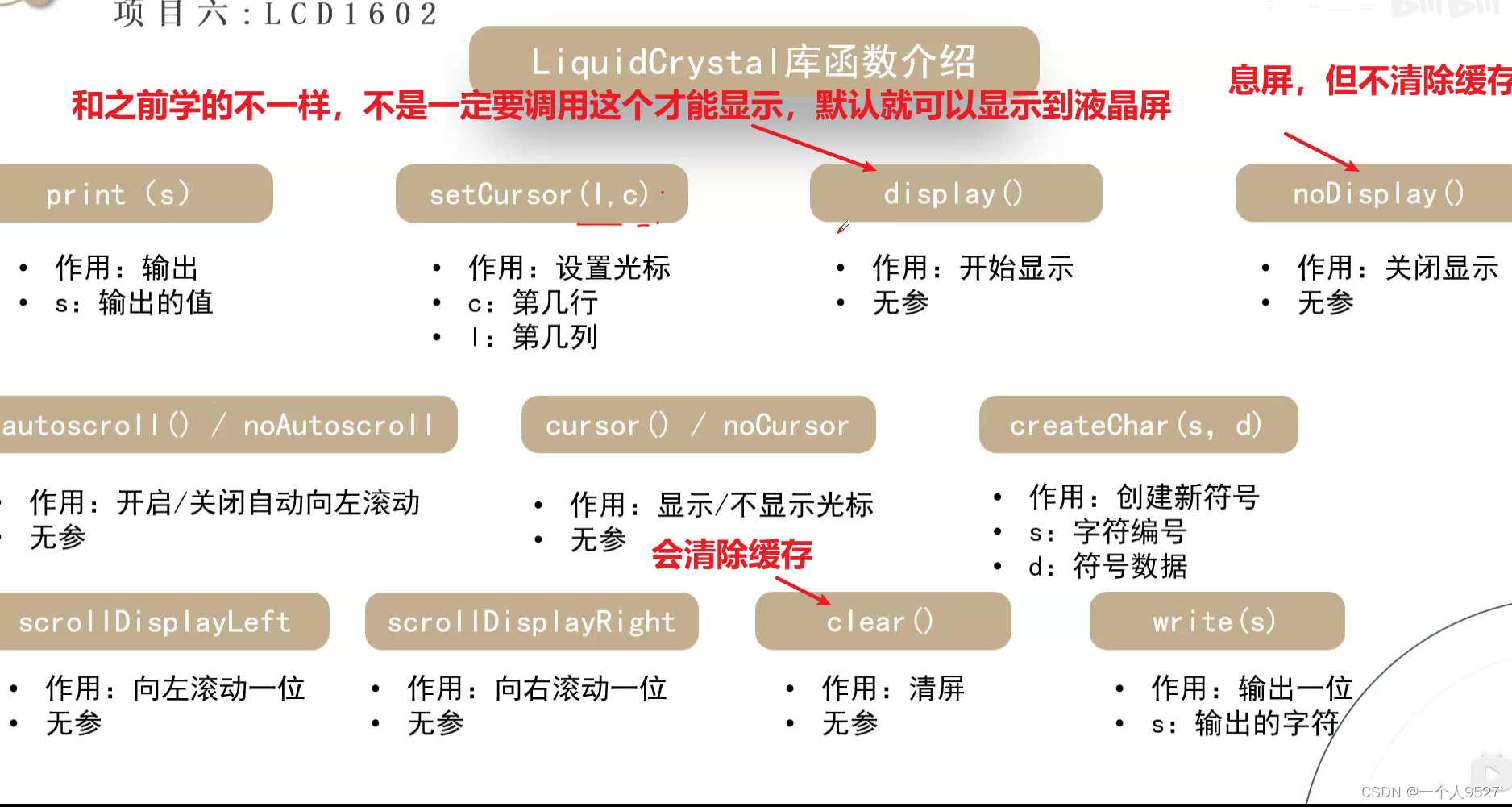

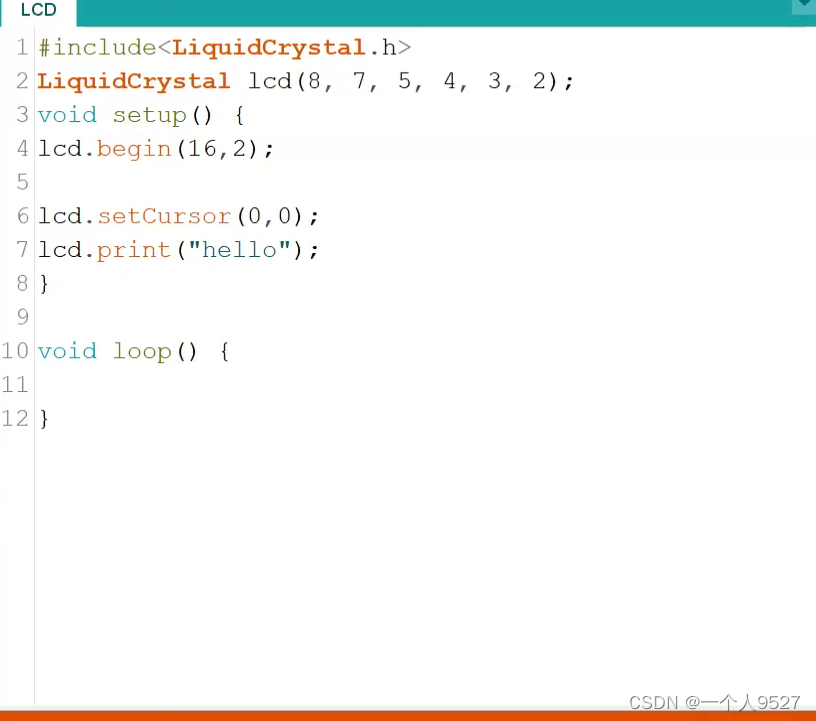

 解释：display(),不是必要的，我们用print（），之后，就可以直接显示出来。

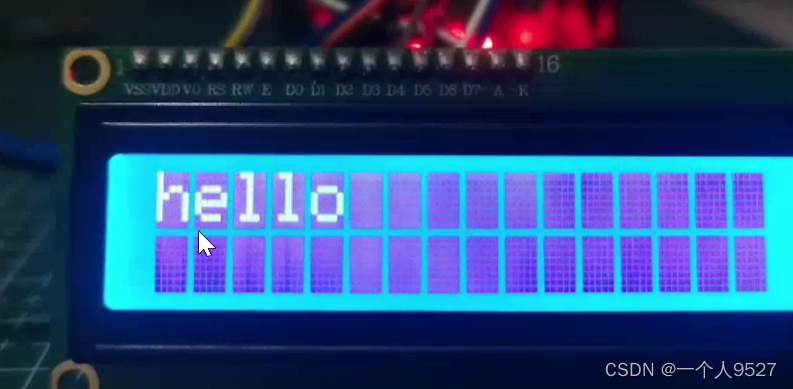

 setCursor(),参数从0开始的。

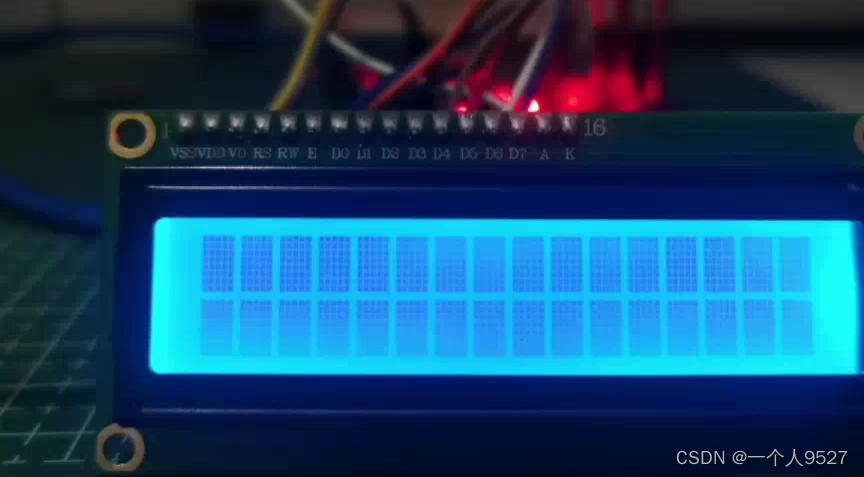

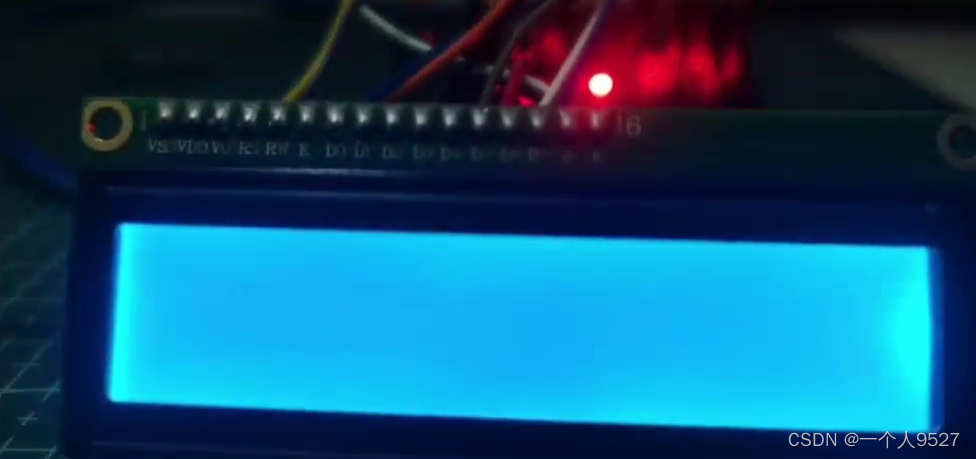

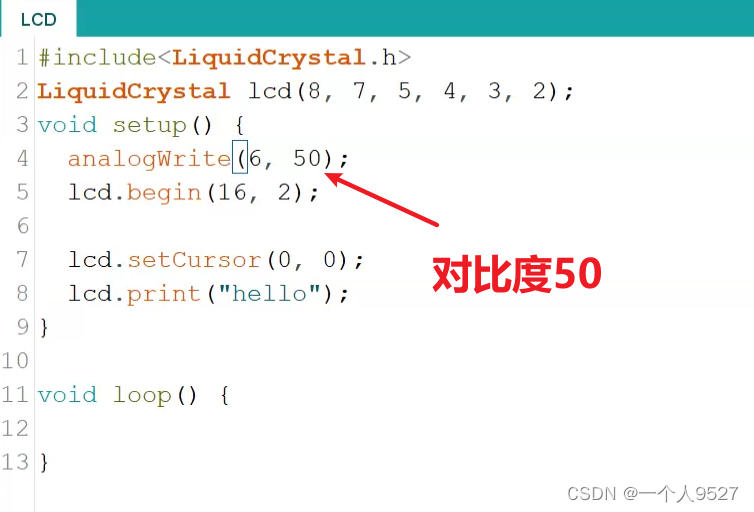

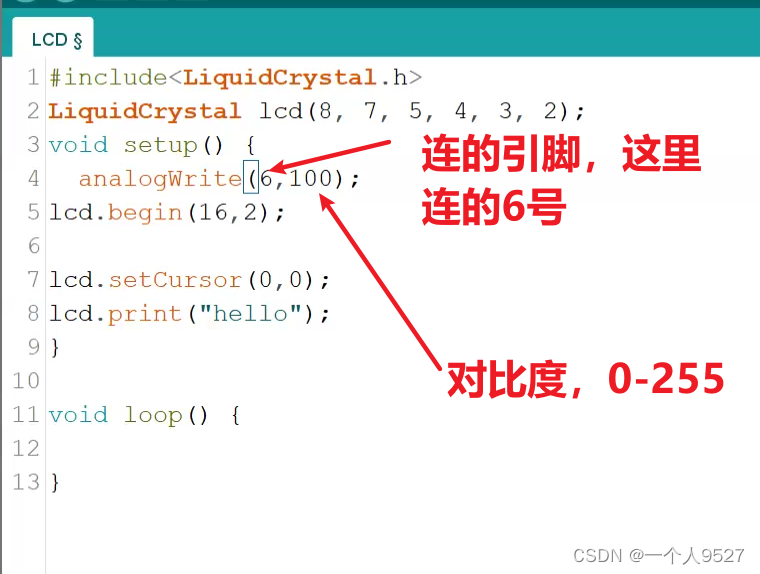

 因为没有设置对比度。



语法
analogWrite(pin, value)

参数
pin：被读取的模拟引脚号码
value：0到255之间的PWM频率值, 0对应off，255对应on



一个显示阵列是5*8=40个

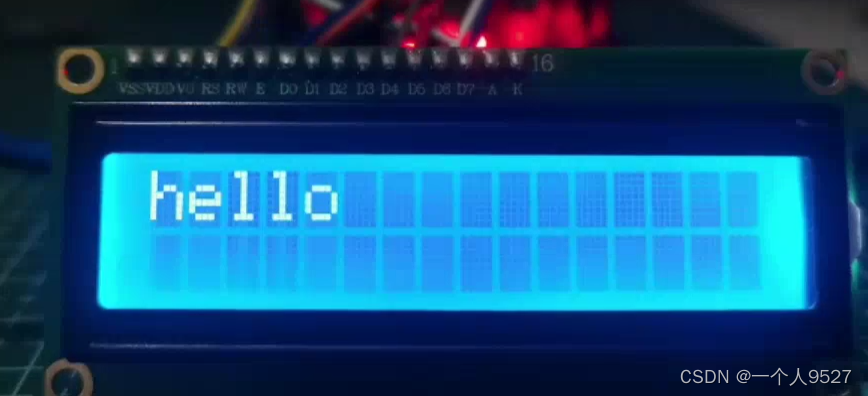

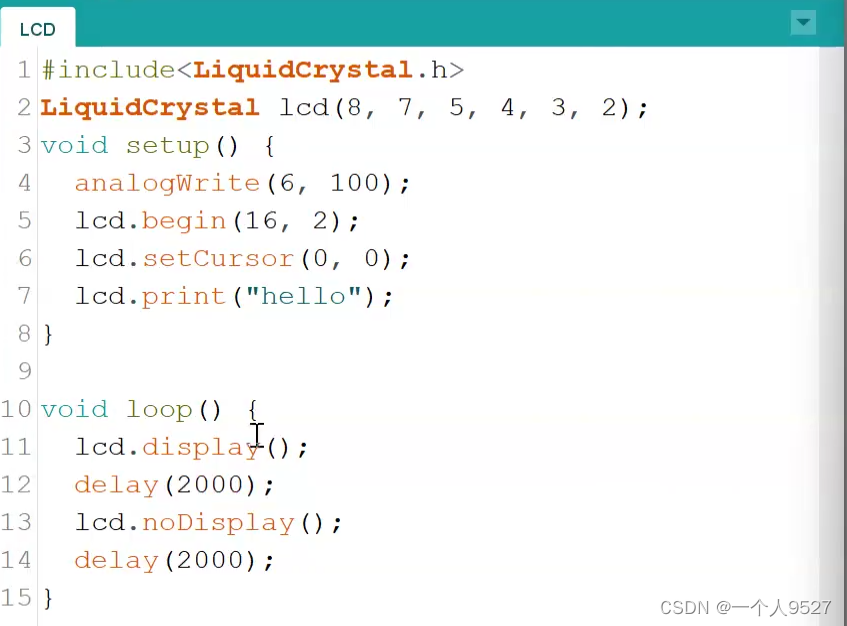

 点亮两秒，熄灭两秒。







三秒以后：



清屏了

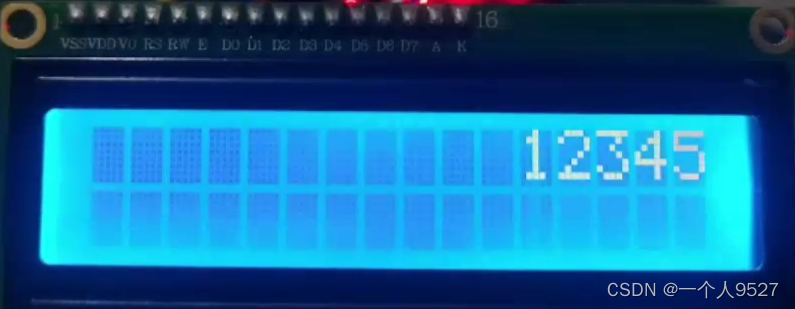

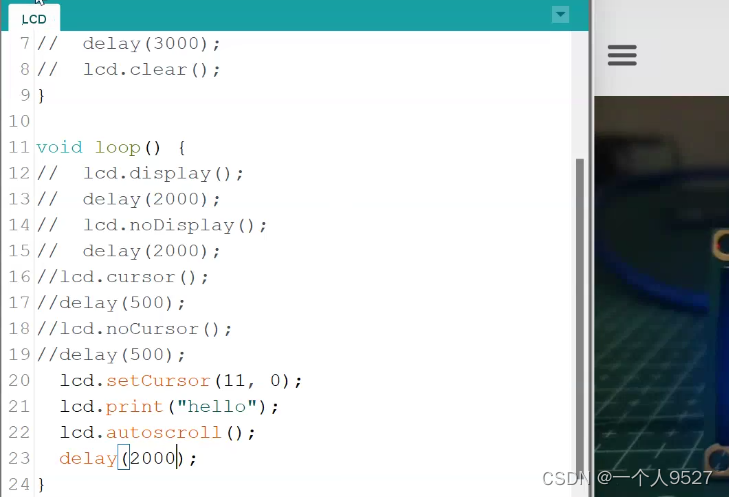

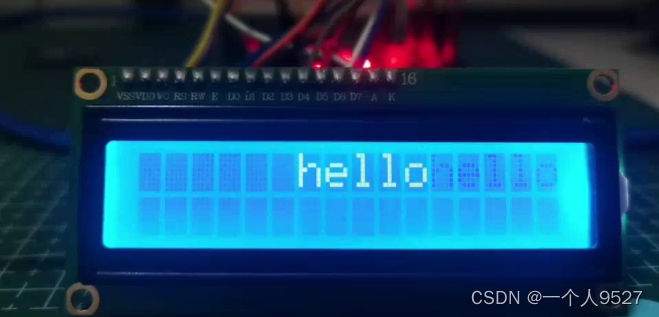

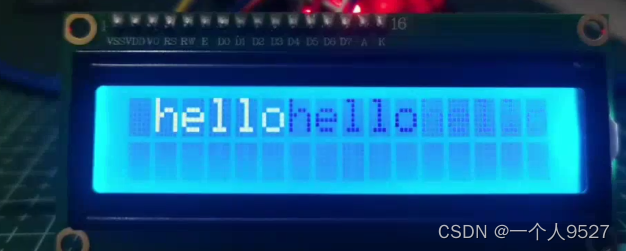

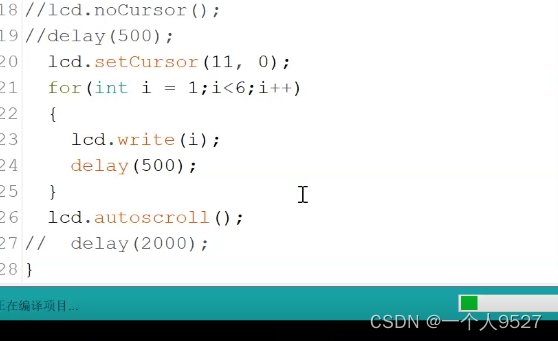

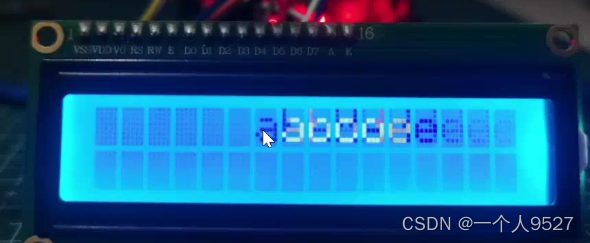

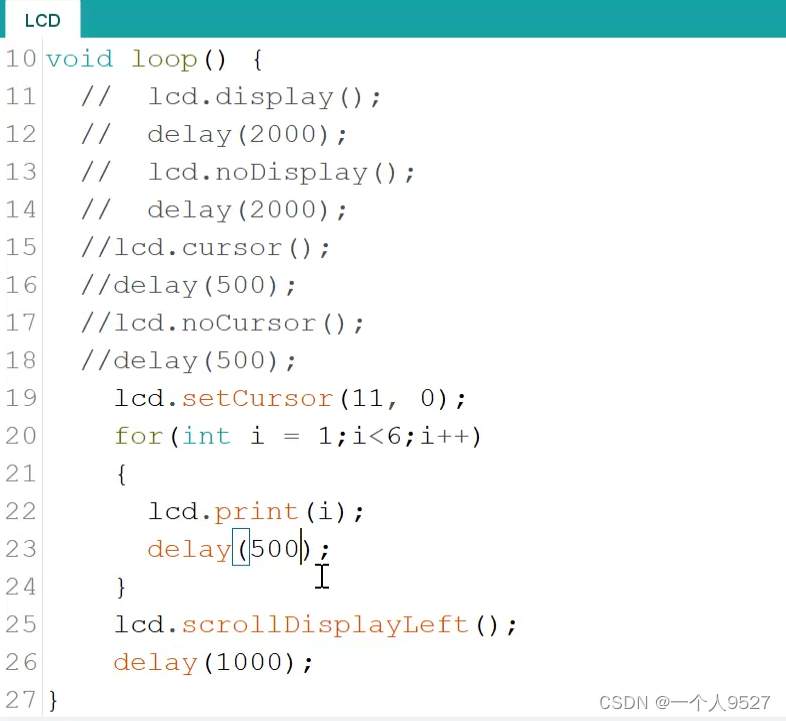

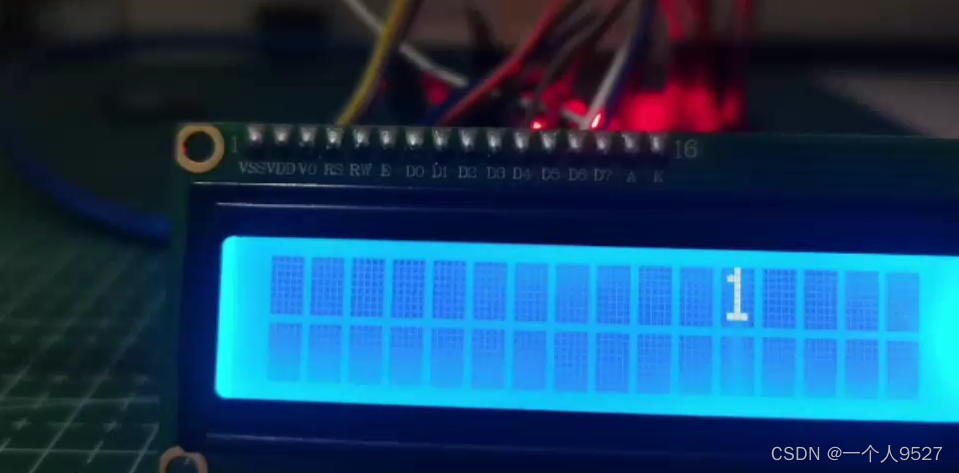

 设置光标在第一行，第12列的位置。然后回滚动。

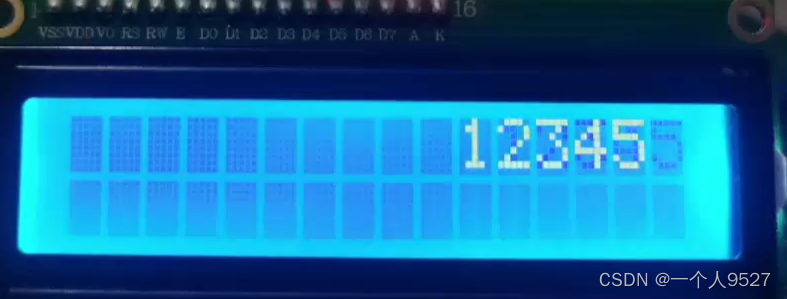

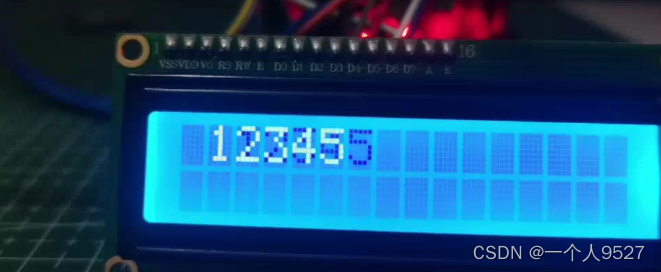

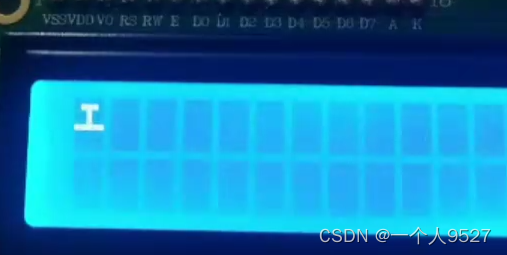

它是五位五位地滚动的，如果想要一位一位滚动，那就for循环。





这样就能一位一位移动了

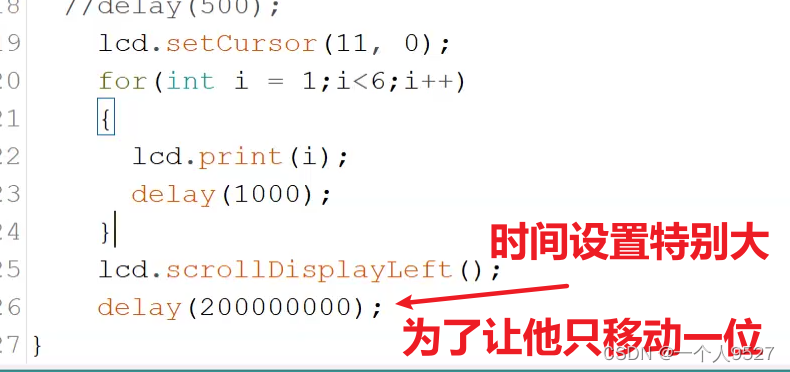

只移动一位就停止了





 这样就是2.5秒向左移动一格

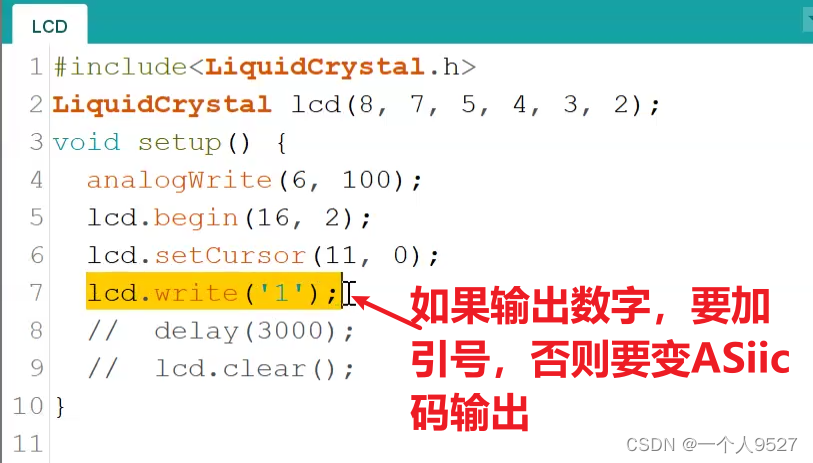

 一般write（）用于一般输出字符。

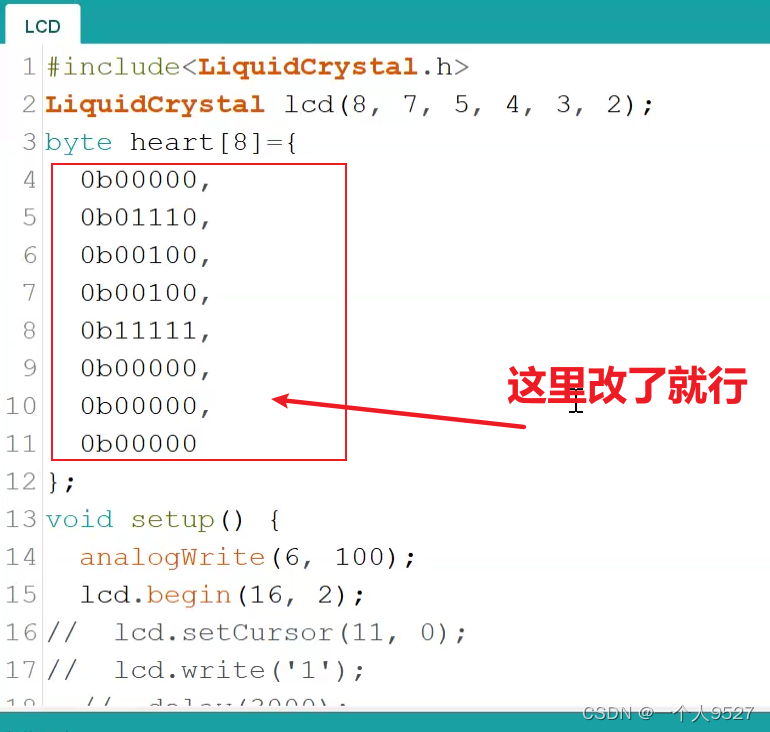

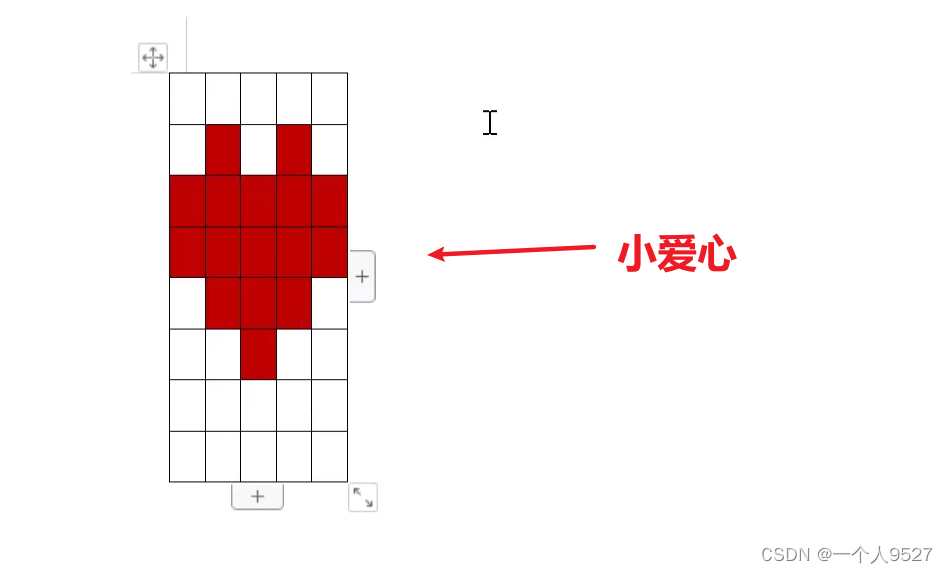

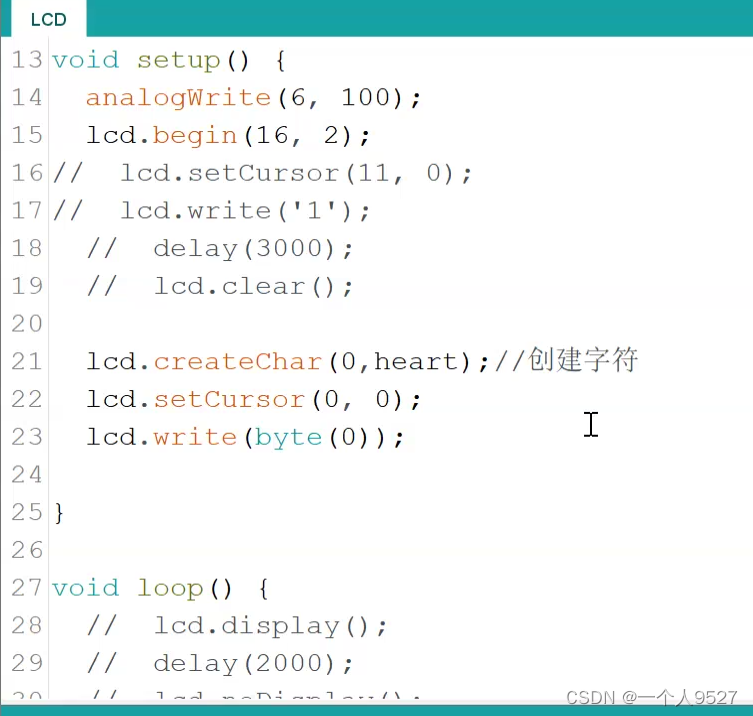

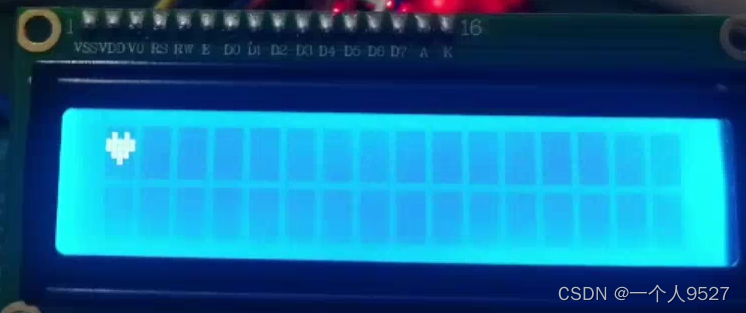

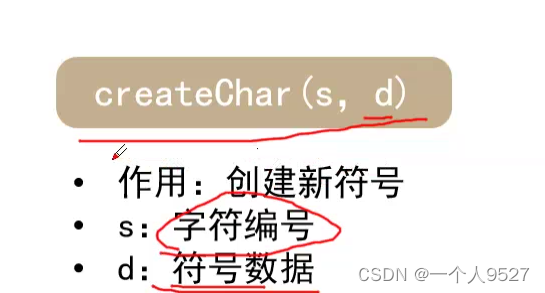

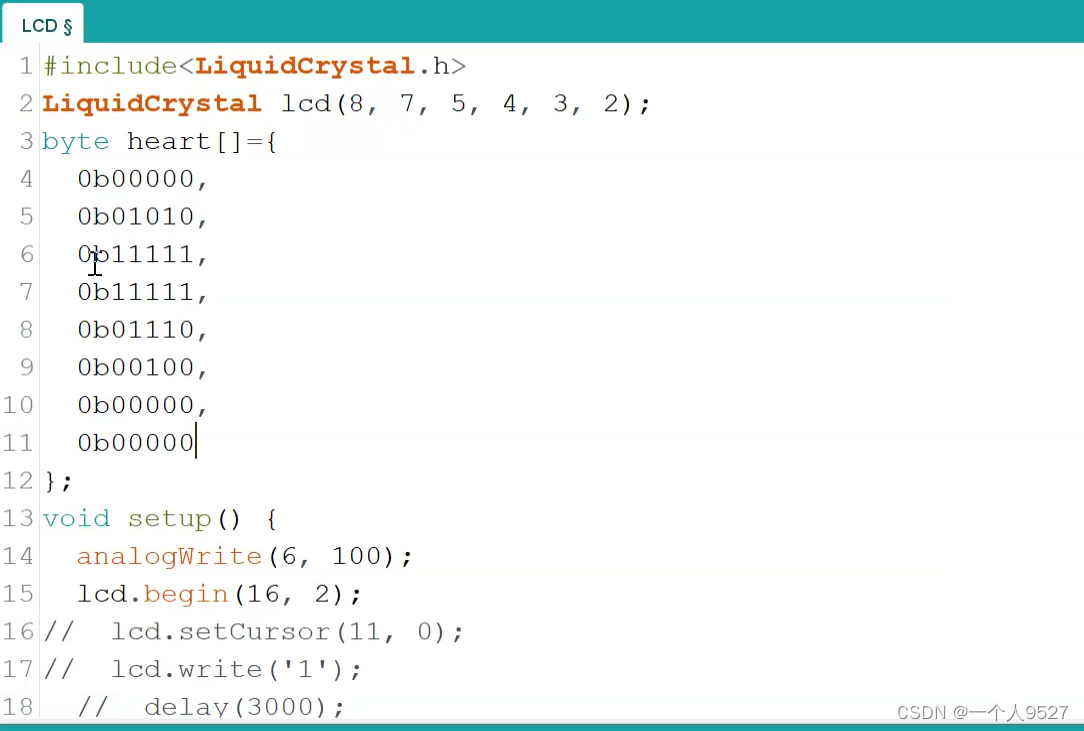

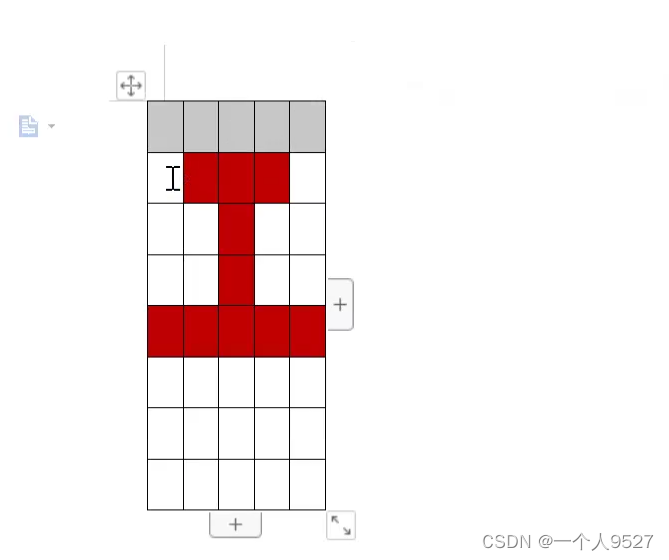

 下面显示一个汉字

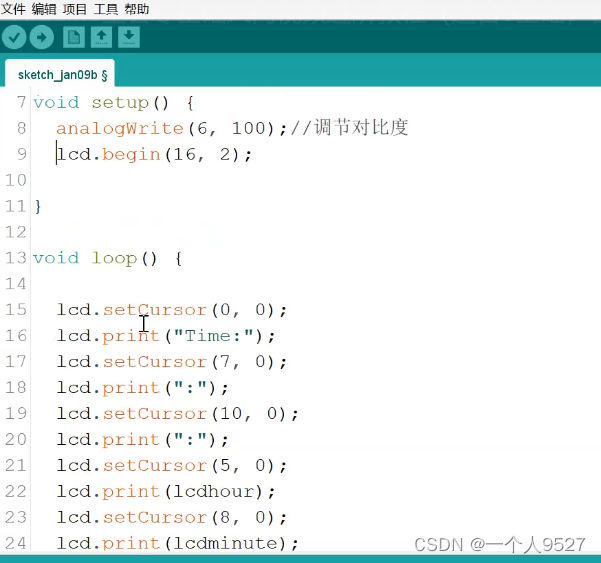

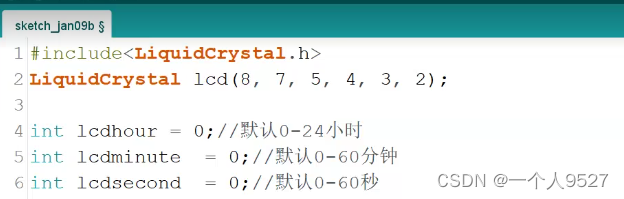

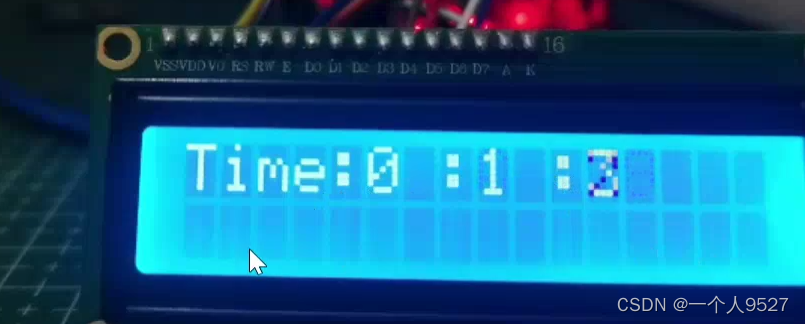

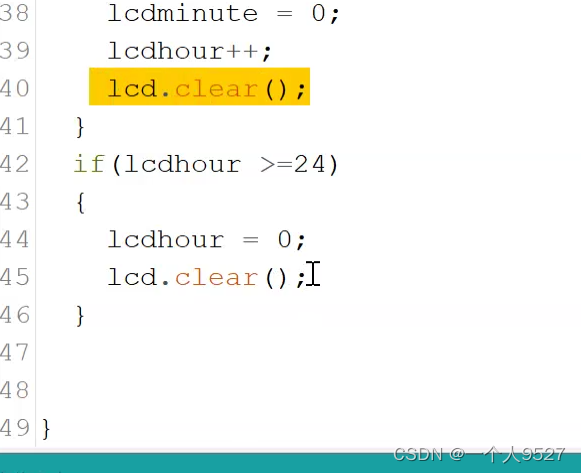

 时钟小项目

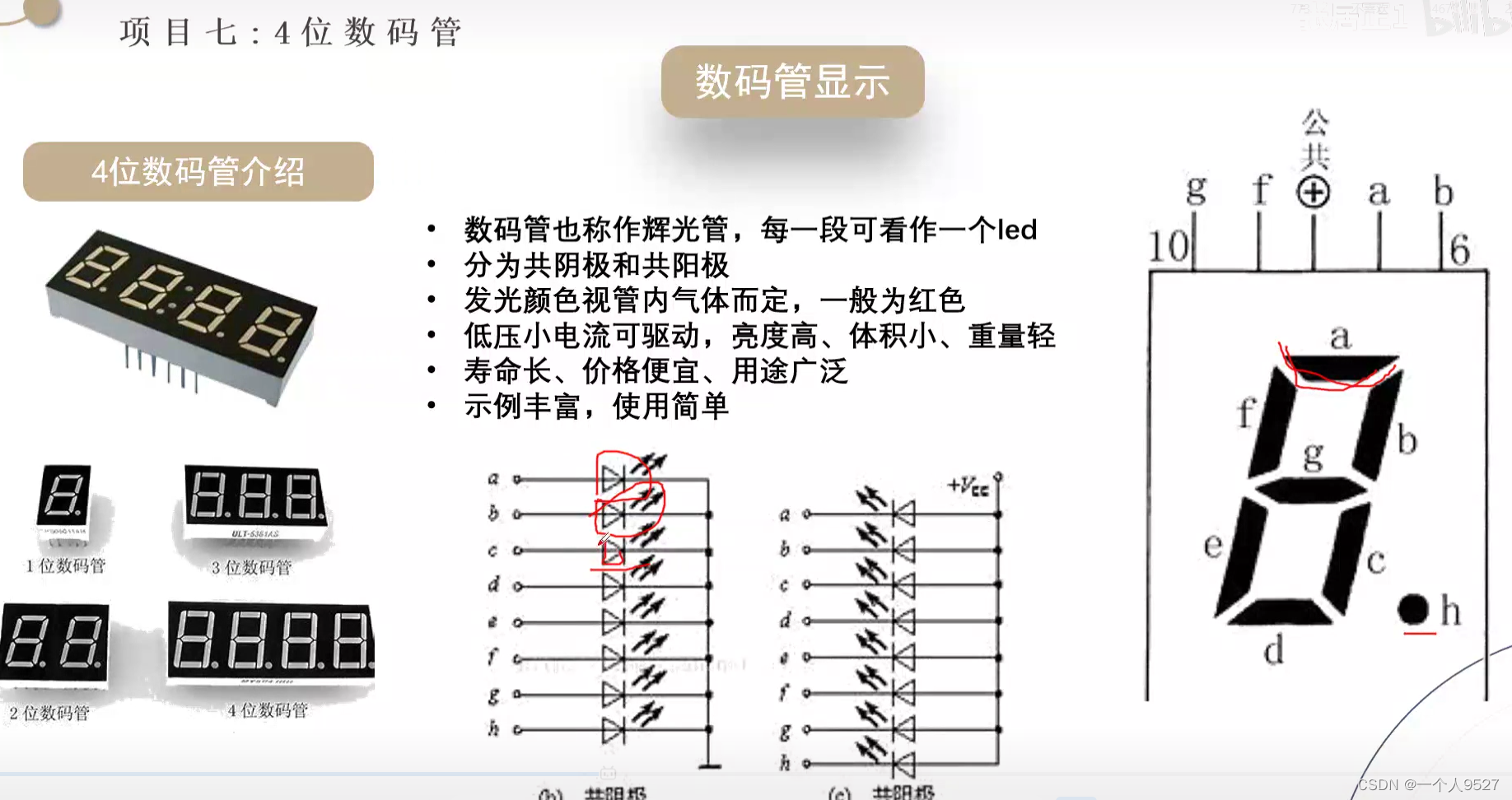

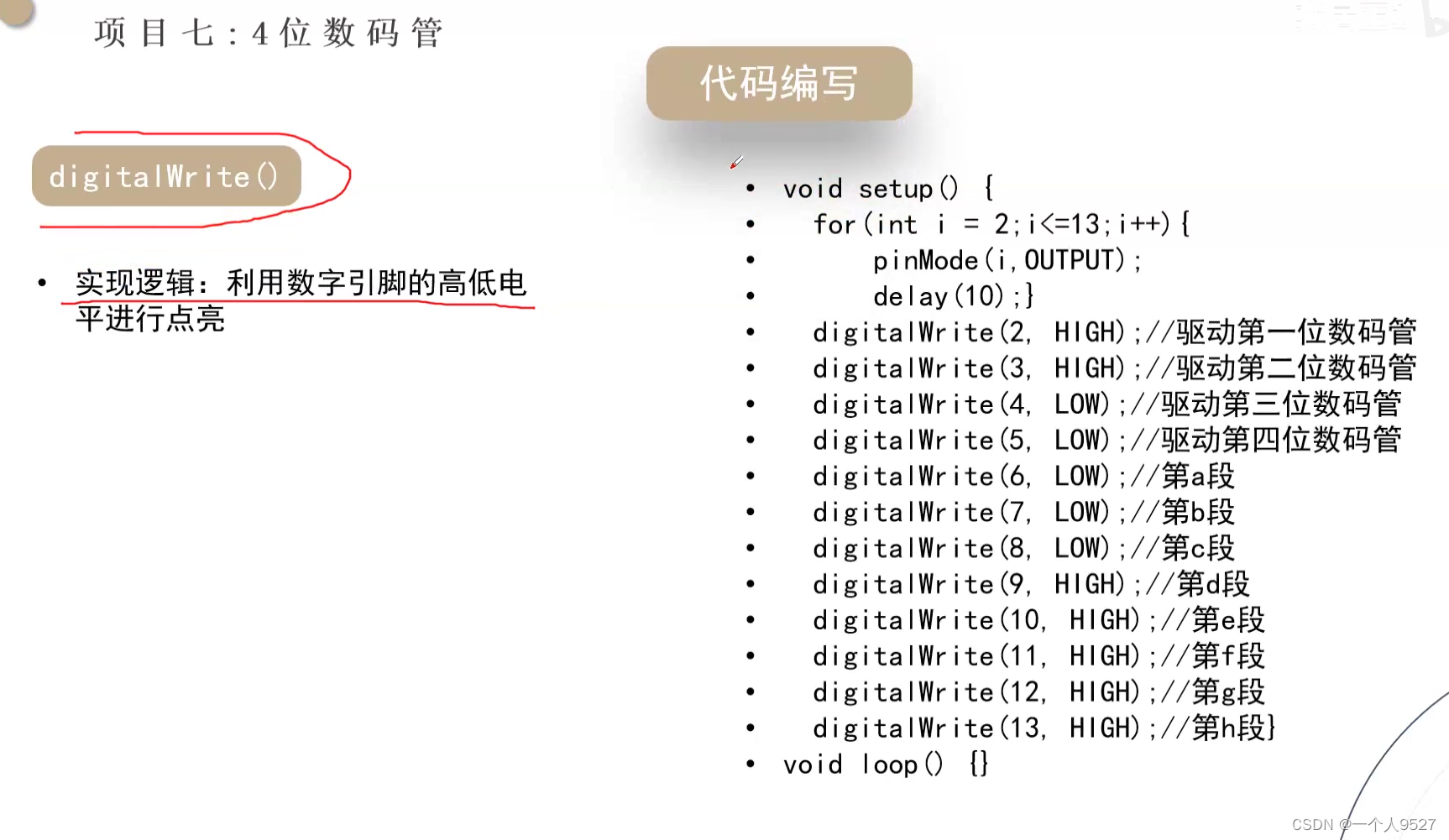

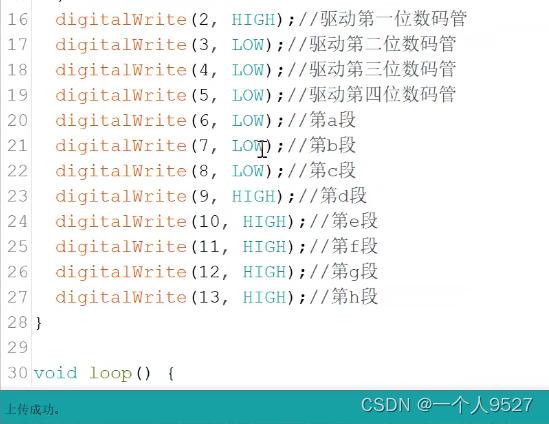

 四位数码管

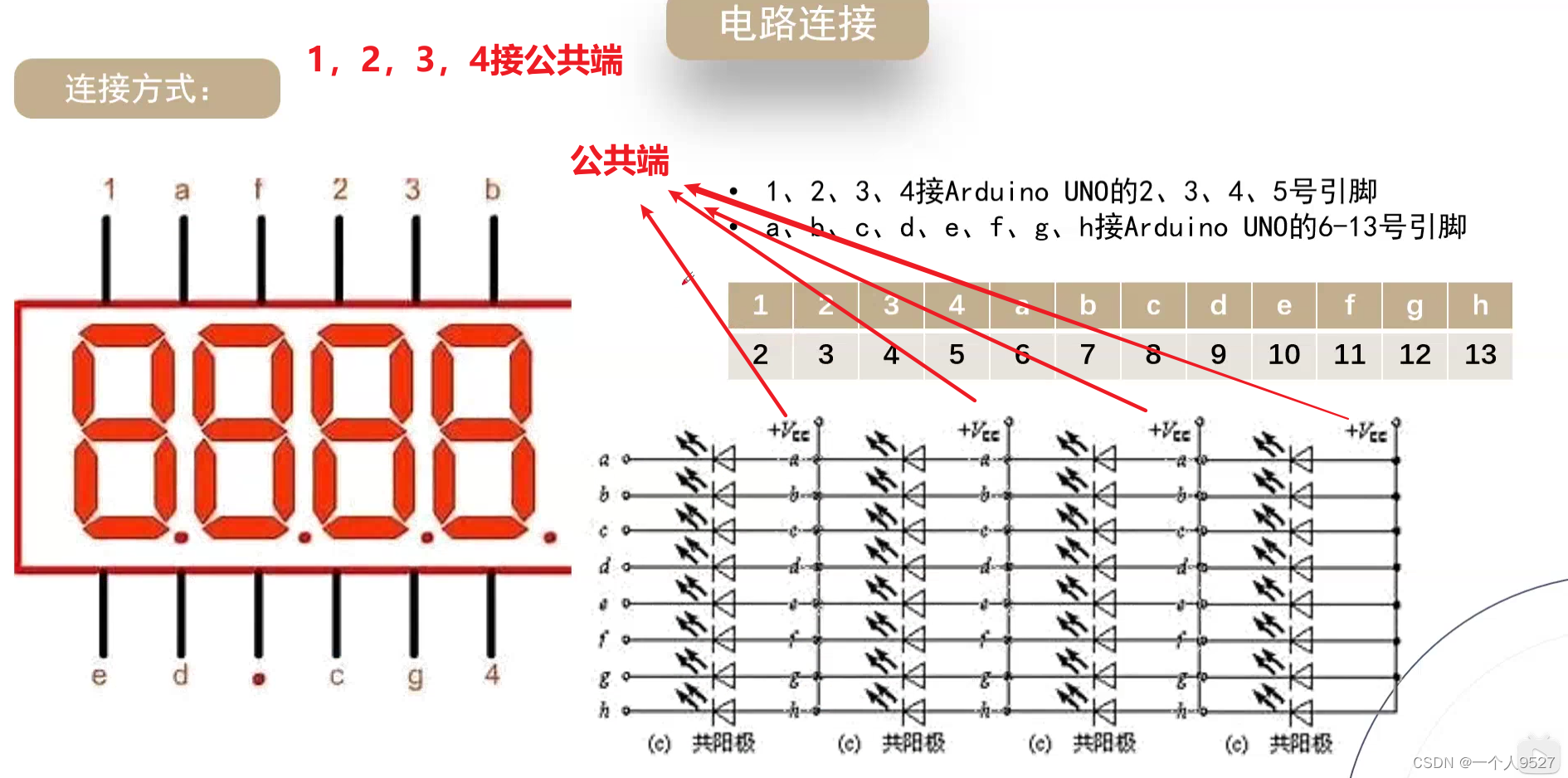

 正极连在一起就是共阳极， 负极连在一起就是共阴极。

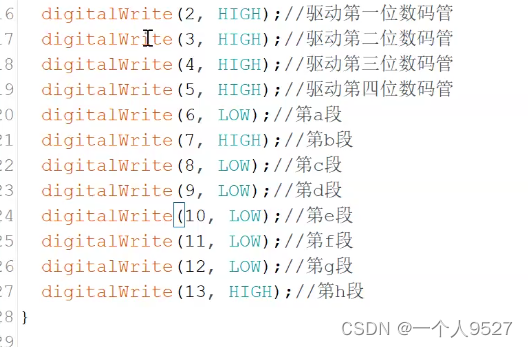

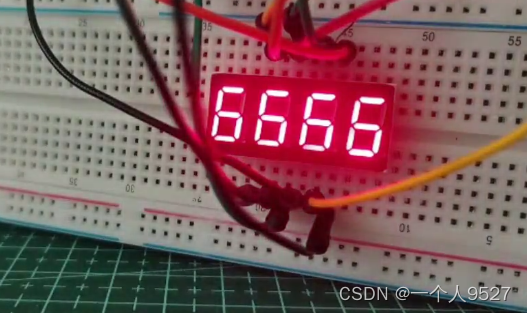

 我们发现：四位只能显示一样的数字。

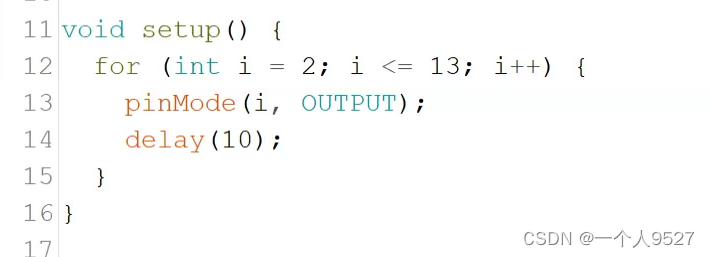

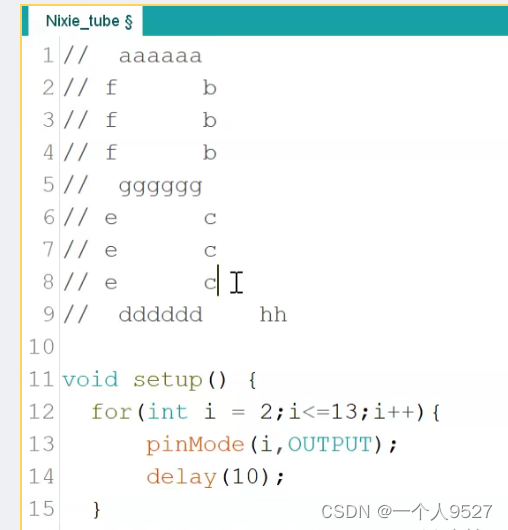

 下面我们写函数：

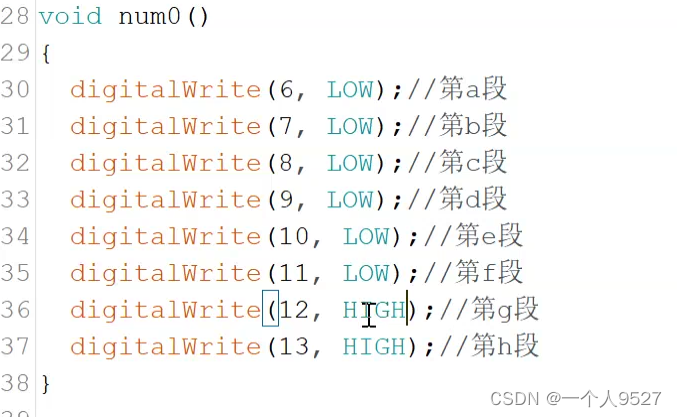

数字0

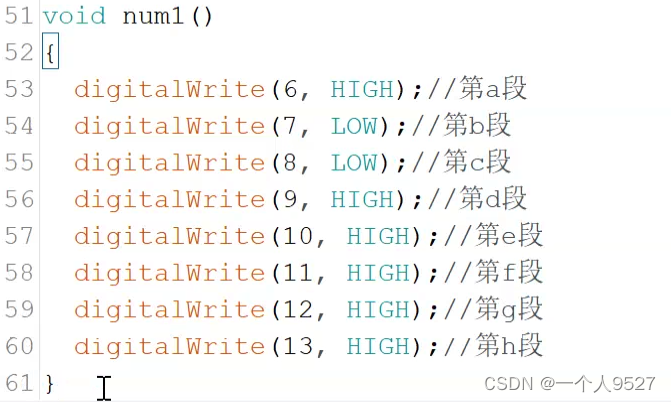

数字1

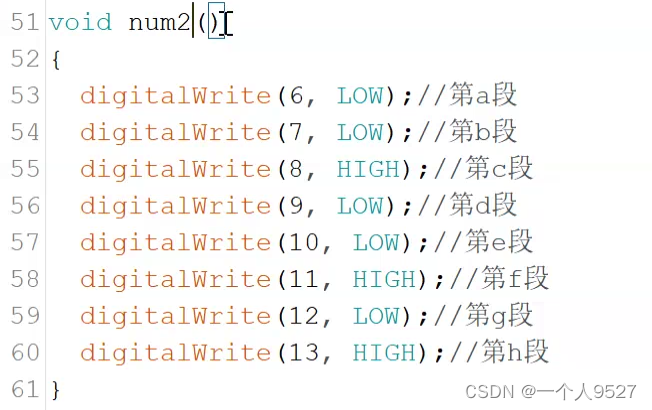

数字2

数字3，4，5，6，7，8，9 以此类推

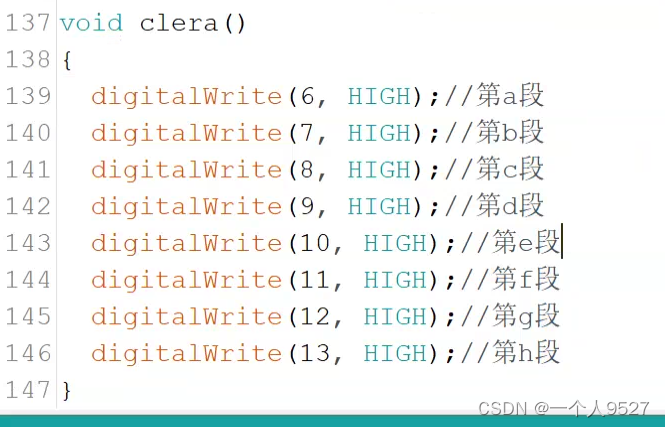

 最后写一个清屏的函数

因为这个是共阳极，在负极全部加高电平，又因为二极管的单向导电性，会导致所以的都不会亮。

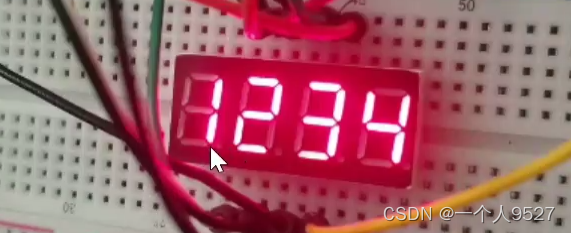

下面接着演示：

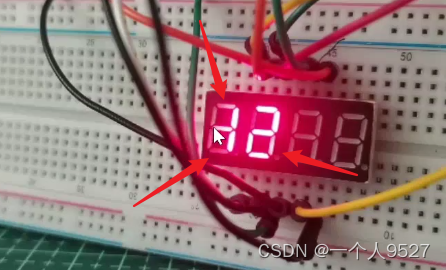

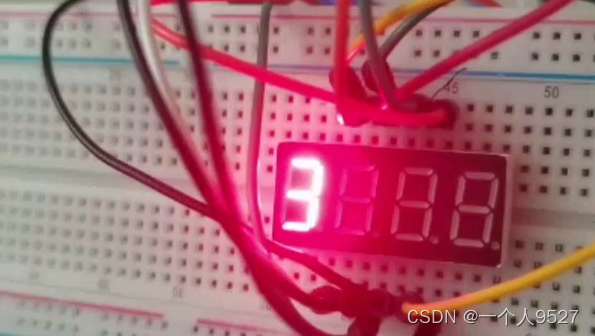

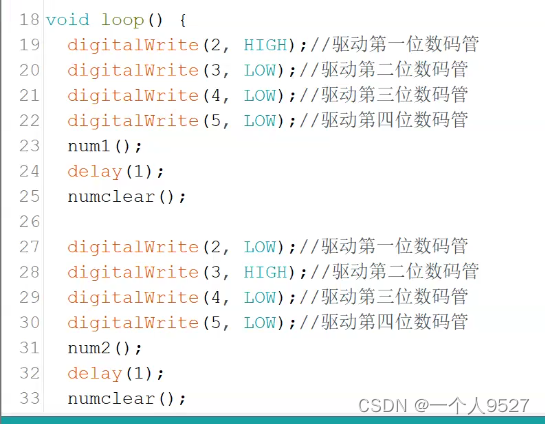

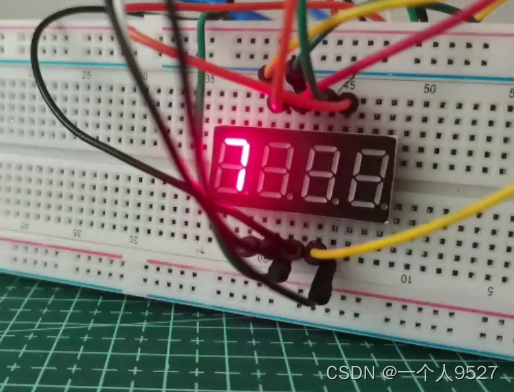

 第一位显示1，第二位显示2，其实他们不可能同时显示，因为引脚是公用的，只有通过延时去实现。

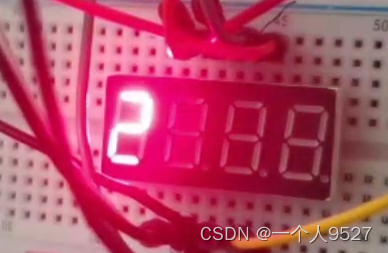

你会发现有的不该亮的也有一点亮了，那是因为我们没有进行清屏(图上可能看不太清楚，延时越小，这个现象越明显，尤其是延时1的时候)。

为什么会这样，因为我们没有清屏，数字1和数字2的效果会重合，会导致这种效果。

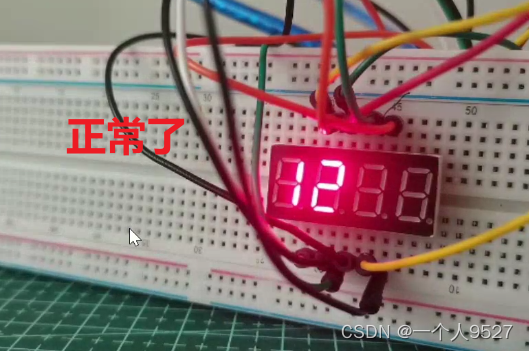

这是用了清屏的效果：

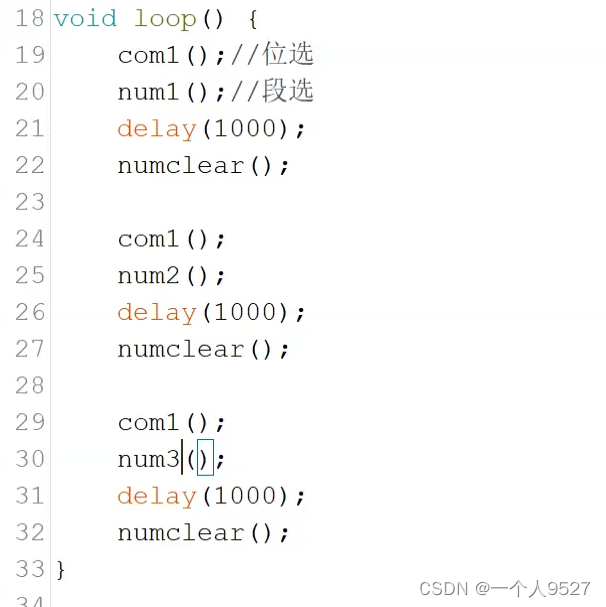

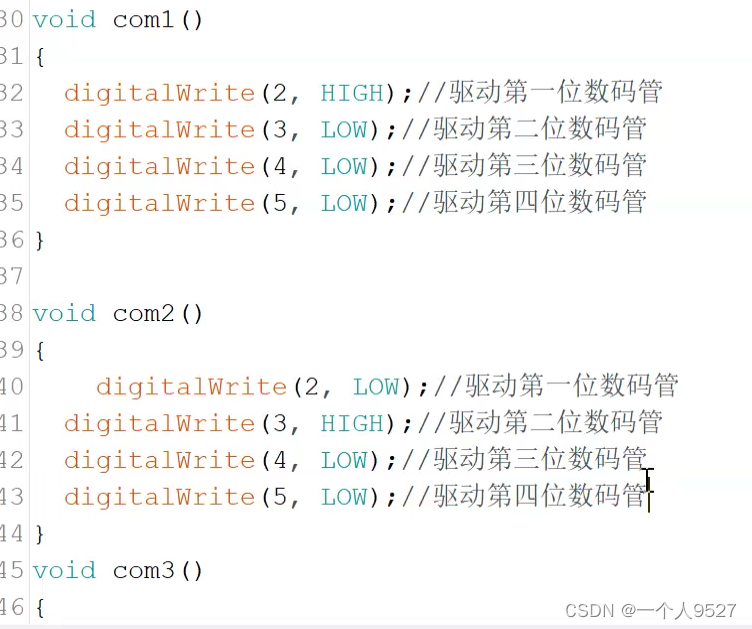

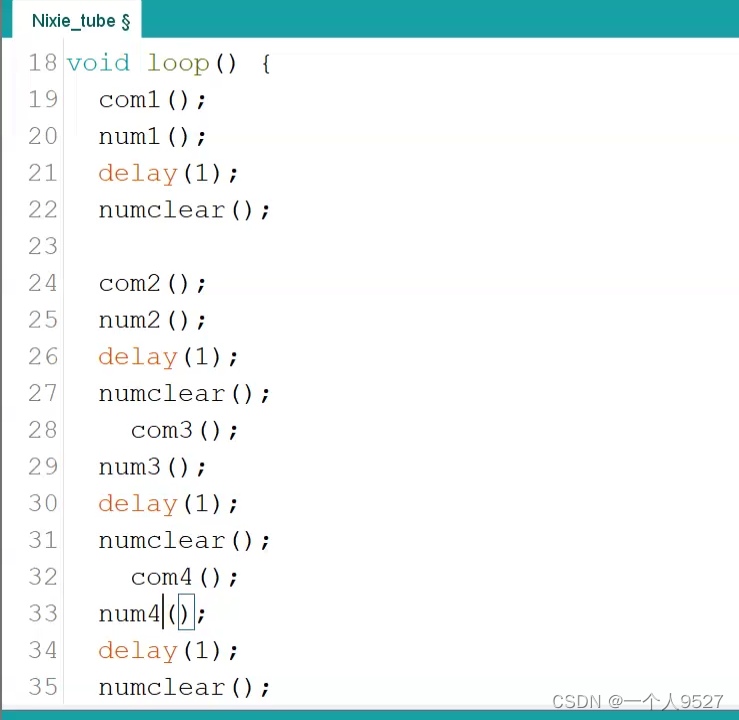

 下面再进行一下改进，把四个公共级封装成函数：





 动态显示







123123动态的变化

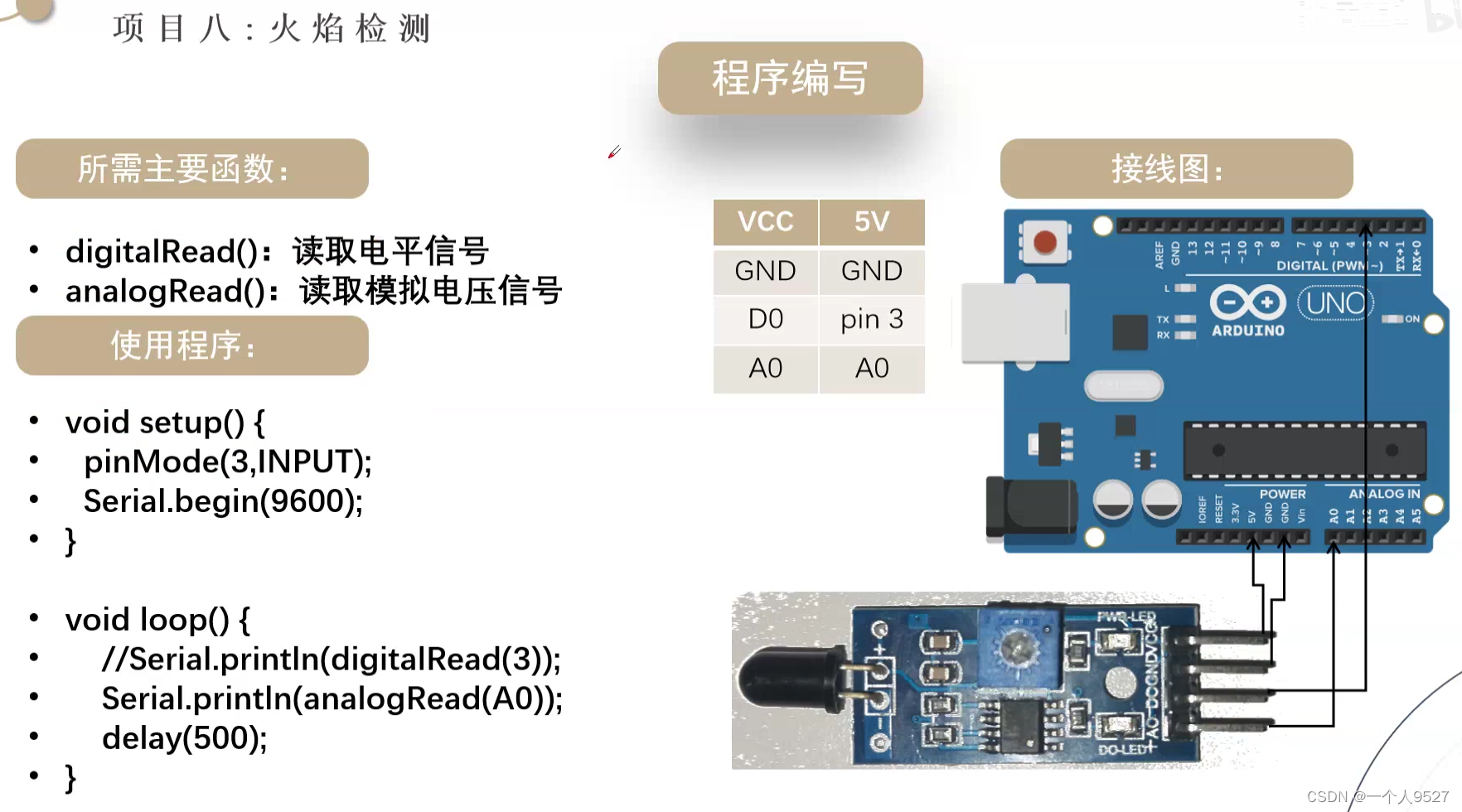

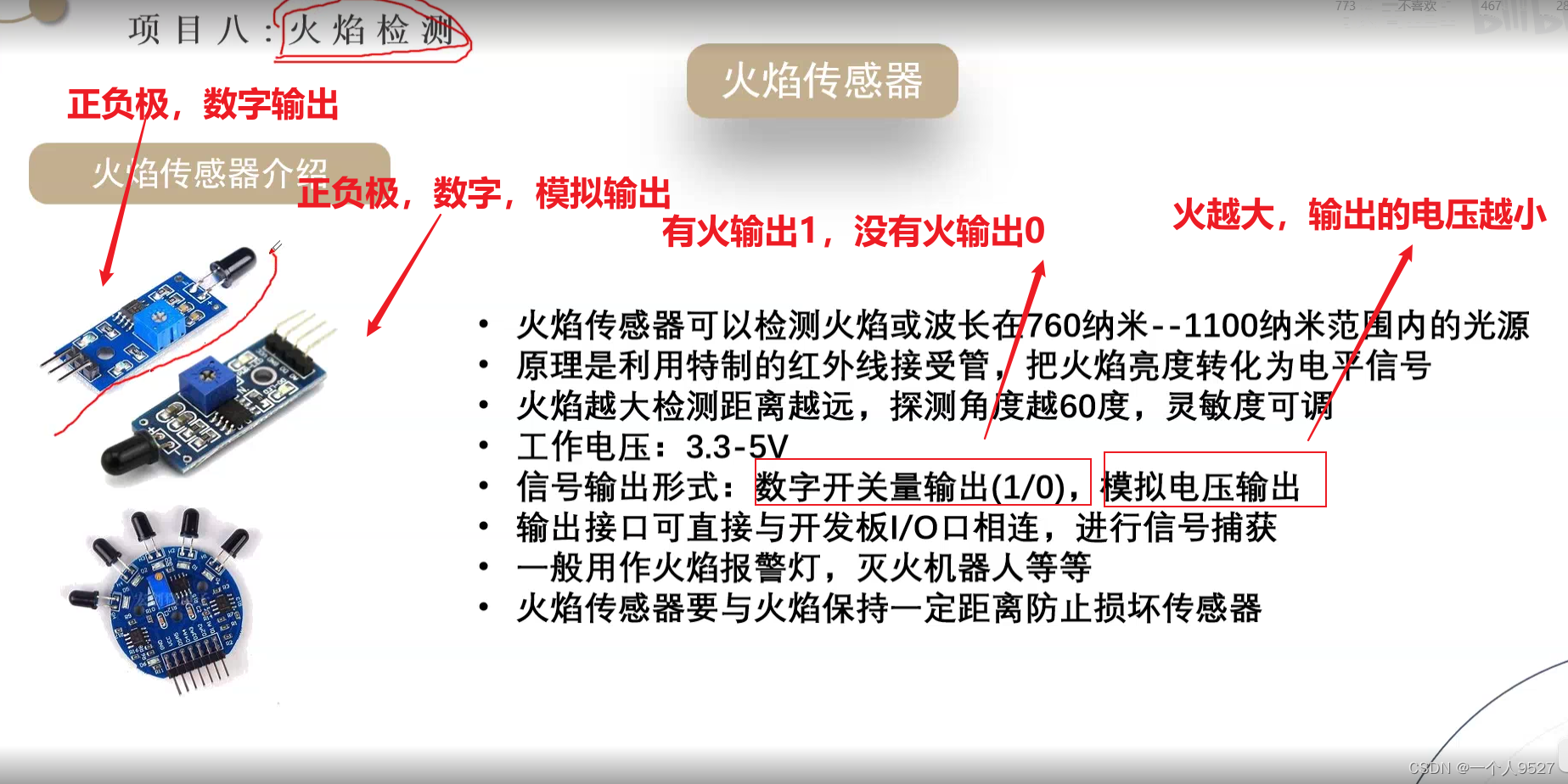

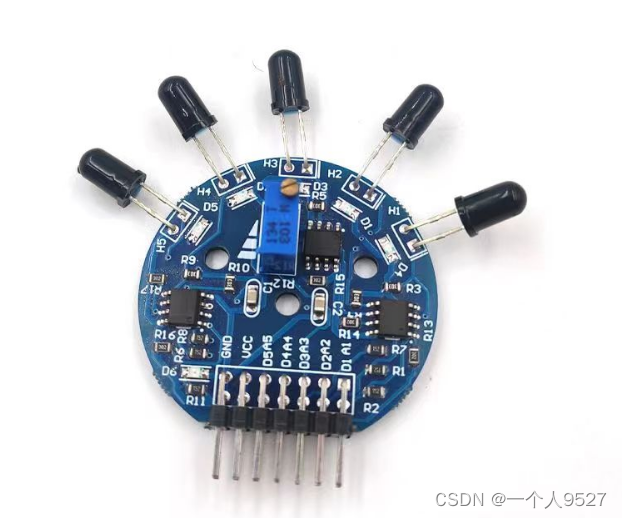

火焰传感器

 补充：有火输出0还是1，和你买到模块有关系，同理，火的大小和电压不一定成反比。具体情况具体看待。

传感器有阈值（yuzhi）：临界值。

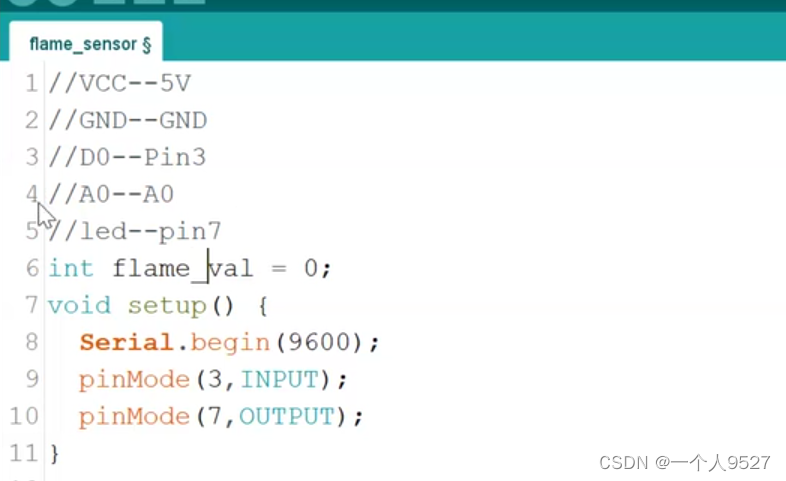

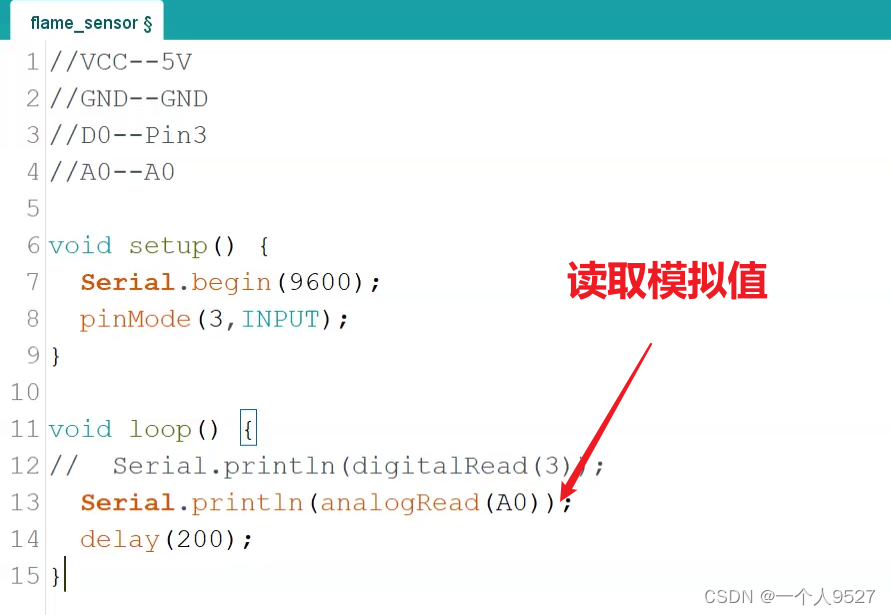

 有正负极，5个数字模拟公共的口。

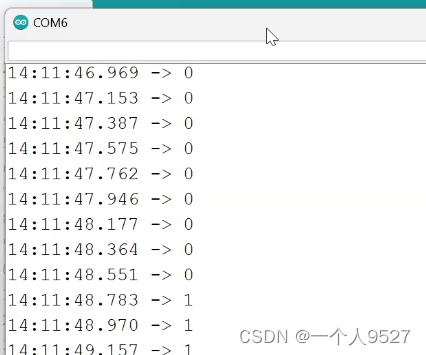

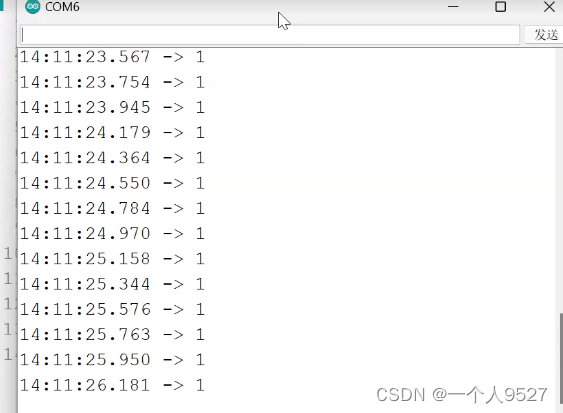

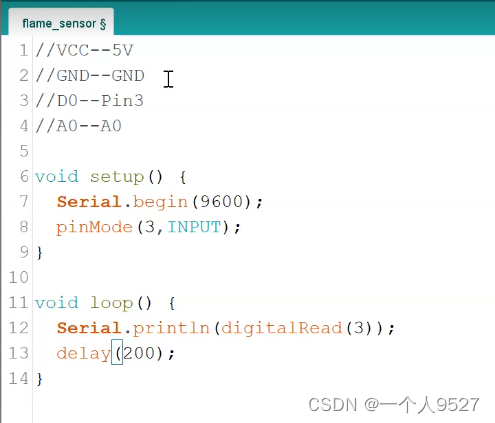

 说明没有火焰时输出1.

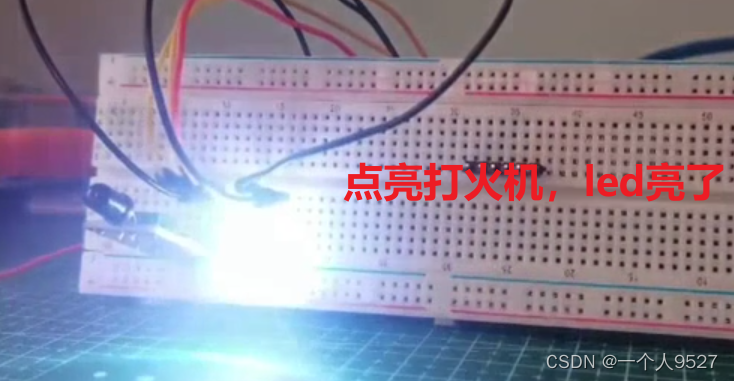

 有火焰输出0

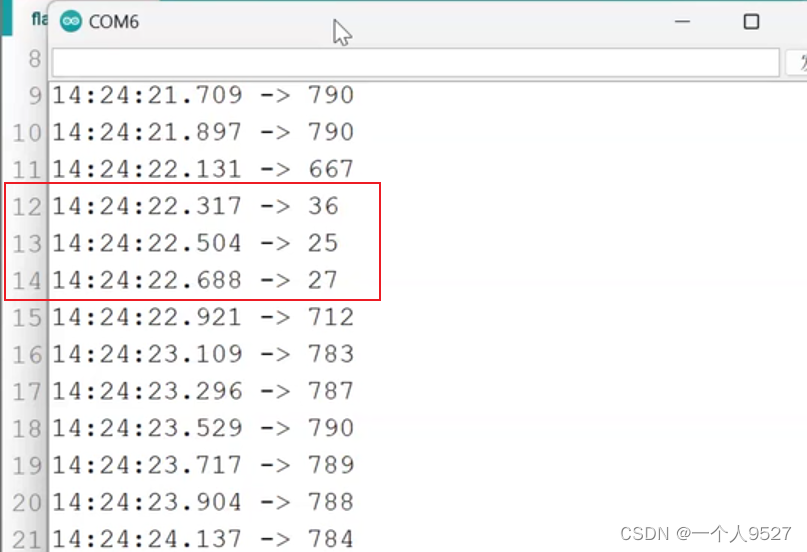

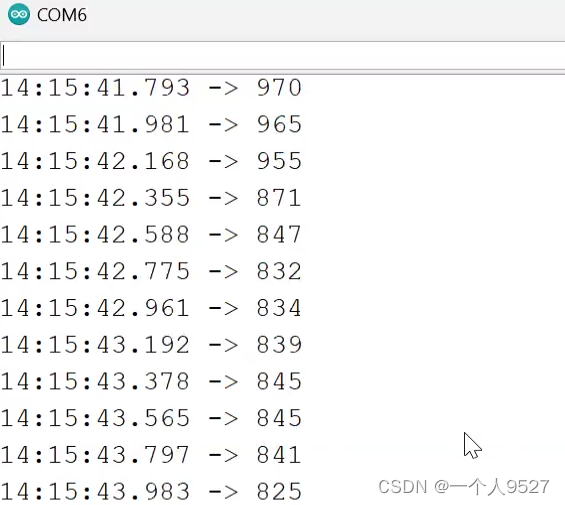

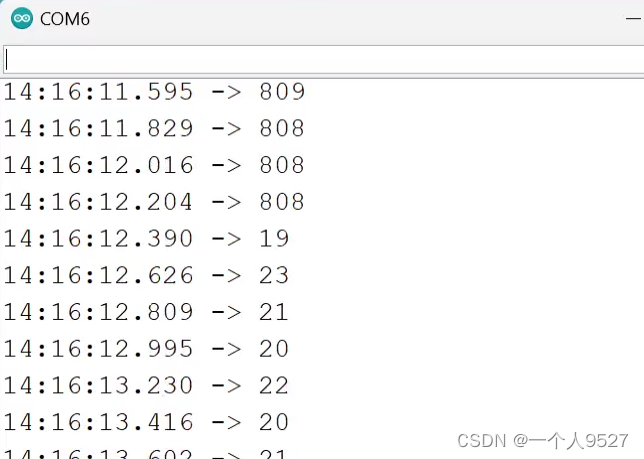

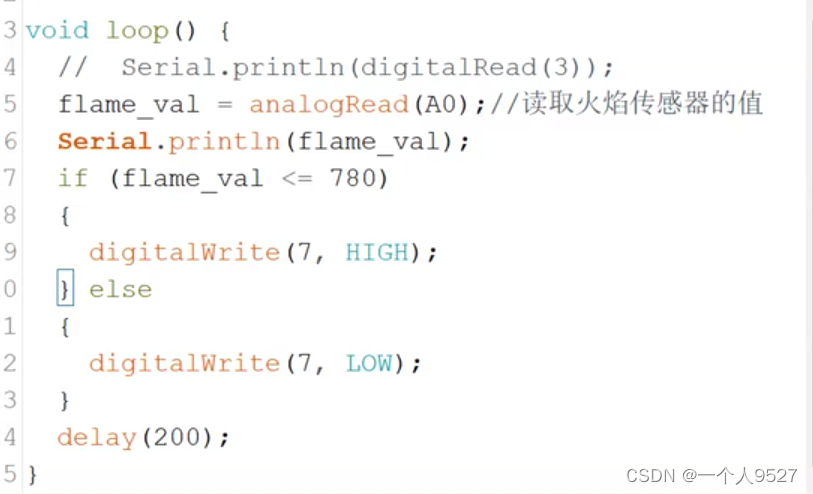

 火越大值越小

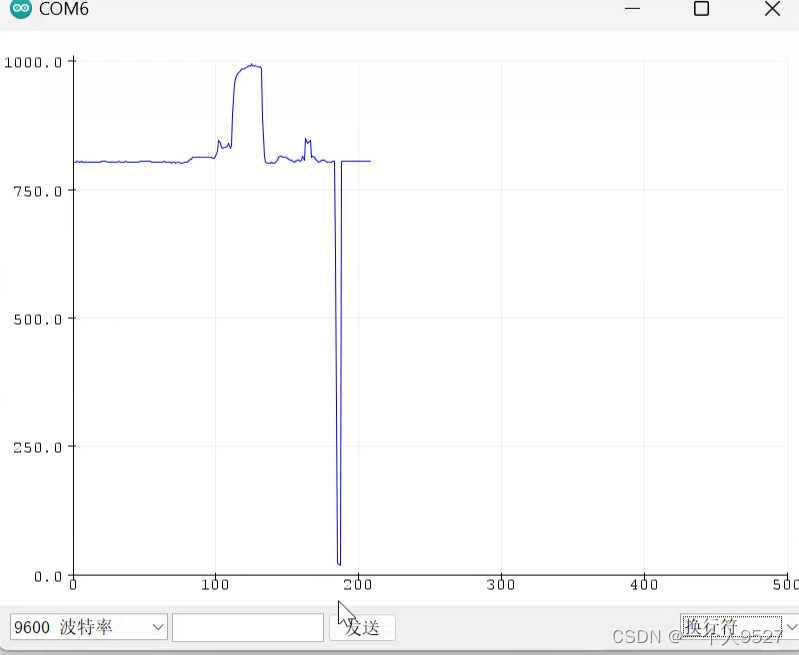

 也可以用串口绘图器来进行观察。
