1. 前言

说到物联网，基本上离不开一个网络协议——MQTT。而在NodeJs中集成MQTT服务器也是非常简单易行，这里我们就构建一个简单的基于本地MQTT服务器的环境温度检测小系统。

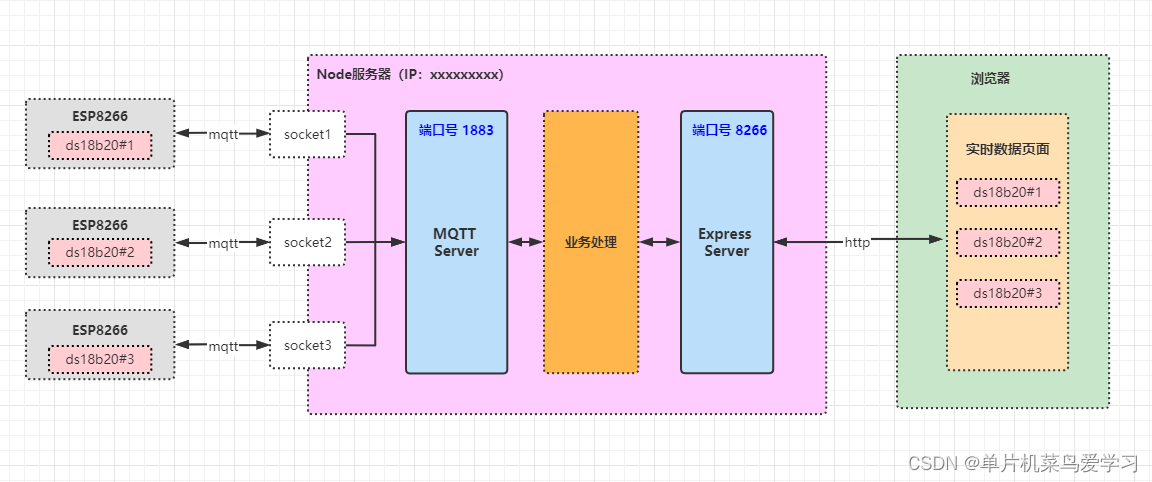

2.实现思路

• ① 本地部署一个MQTT服务器，端口号是 1883，负责监听ESP8266通过mqtt协议上传上来的温度数据
• ② 本地部署一个Express服务器，端口号是8266，负责处理浏览器请求静态UI数据展示页面，静态页面由html、css、js编写
• ③ 核心业务处理包括处理温度数据，记录数据到fs文件系统
• ④ 设备端存在多个ESP8266, 每个8266都是一个Node节点的概念，上传该节点对应的ds18b20数据，我们需要对ds18b20进行编号，类似于#1，#2，#3等等。

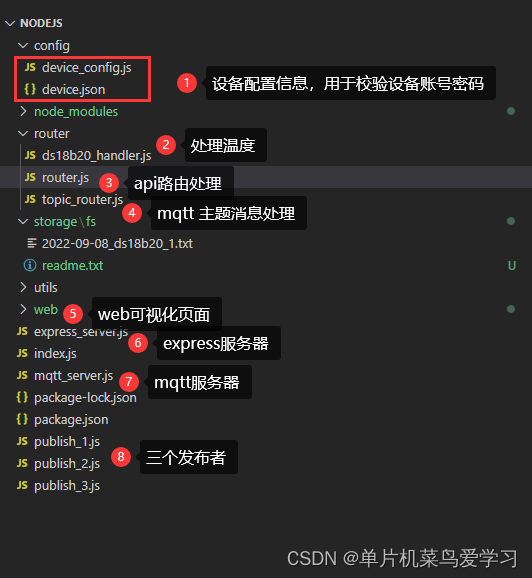

2.1 NodeJs服务器代码

服务器代码包括两部分：

• mqtt服务器，负责和设备端进行通信
• express服务器，负责web页面展示数据

2.2.1 本地部署MQTT服务器，端口1883

const {mqttTopic} = require('./router/topic_router.js')
const {getIPAdress} = require('./utils/utils.js')
const deviceConfig = require('./config/device_config.js')
// 2、创建web服务器
const myHost = getIPAdress();
const aedes = require('aedes')()
const server = require('net').createServer(aedes.handle)
const port = 1883server.listen(port, function () {console.log("mqtt 服务器启动成功 mqtt://"+ myHost +":" + port);
});// API文档：https://github.com/moscajs/aedes/blob/main/docs/Aedes.md
/********************************客户端连接状态************************************************************///Some Use Cases:
// - Rate Limit / Throttle by client.conn.remoteAddress
// - Check aedes.connectedClient to limit maximum connections
// - IP blacklisting
// Any error will be raised in connectionError event.
aedes.preConnect = function(client, packet, callback) {// 这个时候还没有 client.idconsole.log('服务器收到客户端: \x1b[31m' + (client ? client.conn.remoteAddress : client) + '\x1b[0m preConnect');callback(null, true)
}// aedes.preConnect = function(client, packet, callback) {
//     callback(new Error('connection error'), client.conn.remoteAddress !== '::1')
// }// 连接身份验证,这个方法在preConnect之后
aedes.authenticate = function (client, username, password, callback) {console.log('客户端连接身份验证: \x1b[31m' + (client ? client.id : client) + '\x1b[0m authenticate');if (client.id && deviceConfig.authID(client.id)) {callback(null, deviceConfig.authLogin(client.id, username, password.toString()))return}var error = new Error('Auth error,非法ID')error.returnCode = 4callback(error, null)
}// aedes.authenticate = function (client, username, password, callback) {
//     var error = new Error('Auth error')
//     error.returnCode = 4
//     callback(error, null)
// }// 客户端正在连接
aedes.on('client', function (client) {console.log('\x1b[33m' + (client ? client.id : client) + '\x1b[0m', '客户端正在连接到 broker', aedes.id);
});// 客户端连接成功
aedes.on('clientReady', function (client) {console.log('\x1b[33m' + (client ? client.id : client) + '\x1b[0m', '客户端连接成功到 broker', aedes.id);
});// 客户端连接断开
aedes.on('clientDisconnect', function (client) {console.log('\x1b[31m' + (client ? client.id : client) + '\x1b[0m', '客户端连接断开 clientDisconnect');
});// 客户端连接错误
aedes.on('clientError', function (client, error) {console.log('\x1b[31m' + (client ? client.id : client) + '\x1b[0m', '客户端连接错误 clientError');
});// 客户端连接异常
// Emitted when an error occurs. Unlike clientError it raises only when client is uninitialized.
aedes.on('connectionError', function (client, error) {console.log('\x1b[31m' + (client ? client.id : client) + '\x1b[0m', '客户端连接异常 connectionError');
});// CONNACK —— 确认连接请求
// （服务端发送CONNACK报文响应从客户端收到的CONNECT报文。服务端发送给客户端的第一个报文必须是CONNACK）
aedes.on('connackSent', function (packet , client ) {console.log('服务端确认连接给到\x1b[31m' + (client ? client.id : client) + '\x1b[0m connackSent', packet);
});
/********************************客户端连接状态************************************************************//********************************心跳应答************************************************************/
// 客户端连接超时
aedes.on('keepaliveTimeout', function (client, error) {console.log('\x1b[31m' + (client ? client.id : client) + '\x1b[0m', '客户端心跳连接超时 keepaliveTimeout');
});// Emitted an QoS 1 or 2 acknowledgement when the packet successfully delivered to the client.
aedes.on('ack', function (packet , client) {console.log('服务端应答客户端: \x1b[31m' + (client ? client.id : client) + '\x1b[0m 内容：', packet);
});// Emitted when client sends a PINGREQ.
aedes.on('ping', function (packet , client) {console.log('\x1b[31m' + (client ? client.id : client) + '\x1b[0m', '客户端发送过来心跳 Ping');
});
/********************************心跳应答************************************************************//********************************主题相关************************************************************/aedes.on('publish', function (packet, client) {if(client) {console.log('服务器收到客户端\x1b[31m' + (client ? client.id : client) + '\x1b[0m', '发布内容：',  packet);mqttTopic.route(packet.topic, packet.payload)} else {console.log('服务器发布内容：',  packet);}
});// Emitted when client successfully subscribe the subscriptions in server.
aedes.on('subscribe', function (subscriptions , client) {console.log('服务器收到客户端: \x1b[31m' + (client ? client.id : client) + '\x1b[0m', '主题订阅：',  subscriptions);
});// 对订阅主题进行校验
aedes.authorizeSubscribe = function (client, sub, callback) {// if (sub.topic === 'aaaa') {//   return callback(new Error('wrong topic'))// }// if (sub.topic === 'bbb') {//   // overwrites subscription//   sub.topic = 'foo'//   sub.qos = 1// }callback(null, sub)
}// Emitted when client successfully unsubscribe the subscriptions in server.
aedes.on('unsubscribe', function (unsubscriptions , client) {console.log('服务器收到客户端: \x1b[31m' + (client ? client.id : client) + '\x1b[0m', '主题注销：',  unsubscriptions);
});
/********************************主题相关************************************************************/

2.2.1.1 用户校验

// 连接身份验证,这个方法在preConnect之后
aedes.authenticate = function (client, username, password, callback) {console.log('客户端连接身份验证: \x1b[31m' + (client ? client.id : client) + '\x1b[0m authenticate');if (client.id && deviceConfig.authID(client.id)) {callback(null, deviceConfig.authLogin(client.id, username, password.toString()))return}var error = new Error('Auth error,非法ID')error.returnCode = 4callback(error, null)
}

这里会对clientid进行校验，通过之后再进行校验用户名字和密码。相当于三元组都得通过。

校验配置：

[{"id": "1","mac": "B0:E1:7E:70:25:CD","name": "user","psw": "123456"
}, {"id": "2","mac": "78:DA:07:04:5D:18","name": "user","psw": "123456"
}, {"id": "3","mac": "30:FC:68:19:52:A4","name": "user","psw": "123456"
}]

包括四个元素：

• clientid
• mac地址
• 用户名字name
• 用户密码psw

接下来看看校验代码实现：

const fs = require('fs')// 设备配置信息，需要通过配置校验才会通过
var fileName = './config/device.json';
var config = JSON.parse(fs.readFileSync(fileName));
var idToMacMap = new Map()
var idToValueMap = new Map()
config.forEach(element => {var id = element.idvar mac = element.macif (idToMacMap.has(id)) {throw console.error('device_config配置文件出现重复ID，请检查！' + id);}idToMacMap.set(id, mac)idToValueMap.set(id, element)
})console.log("用户设备配置信息：")
console.log(idToValueMap)// 判断设备是否是合法设备，这里只是判断名字，最好是连着mac地址一起判断
function authID(deviceId, mac) {return idToMacMap.has(deviceId)
}function authLogin(deviceId, name, psw) {var value = idToValueMap.get(deviceId)console.log(value)if (!value){console.log('不存在ID:' + deviceId)return false}return value.name === name && value.psw === psw
}module.exports = {authID,authLogin
}

主要是把配置文件变成一个map映射对象，key是clientid。判断规则主要是判断是否存在对应的clientid，再把具体值拿出来进行下一轮比较。

2.2.1.2 主题消息处理

// 导入所需插件模块
const fs = require('fs')
const querystring = require('querystring')
const ds18b20Handler = require('./ds18b20_handler')var mqttTopic = {}
var routes = []const USE_DEFAULT = 0
const USE_JSON = 1
const USE_FORM = 2// 注入主题和处理方法
mqttTopic.use = function(path, dataType, action){if (!dataType) dataType = USE_DEFAULTroutes.push([path, dataType, action])
} // 路由匹配
mqttTopic.route = function(topic, payload) {for (let index = 0; index < routes.length; index++) {const route = routes[index];var key = route[0]var dataType = route[1]var action = route[2]if (topic === key) {var rawBody = payload.toString()if (dataType == USE_JSON) {try {action(JSON.parse(rawBody))} catch (e) {// 异常内容console.log('Invalid JSON')}} else if(dataType == USE_FORM) {action(querystring.parse(req.rawBody))} else {action(payload)}}}
}mqttTopic.use('SysThingPropertyPost',USE_JSON, (payload)=>{console.log(payload)if (payload.params.temp) {ds18b20Handler.setCurrentTemp(payload.id, payload.params.temp)ds18b20Handler.saveToFile(payload.id, payload.params.temp)}})module.exports = {mqttTopic
}

主要是处理映射对应的mqtt主题，目前这里是处理 SysThingPropertyPost，这里是8266订阅的主题。

2.2.2 本地部署Express服务器，端口8266

// 1、导入所需插件模块
const express = require("express");
const {getIPAdress} = require('./utils/utils.js')
const bodyParser = require('body-parser')
const {router} = require('./router/router.js')// 2、创建web服务器
let app = express();
const port = 8266; // 端口号
const myHost = getIPAdress();// 3、注册中间件，app.use 函数用于注册中间件
// 3.1 预处理中间件
app.use(bodyParser.json());
app.use(bodyParser.urlencoded({ extended: true }));app.use(function(req, res, next){// url地址栏出现中文则浏览器会进行iso8859-1编码，解决方案使用decode解码console.log('解码之后' + decodeURI(req.url));console.log('URL:' + req.url);if (req.method.toLowerCase() === 'post') {console.log(req.body);}next()
})// 3.2 路由中间件
app.use(router)
app.use(express.static('web')) // express.static()方法，快速对外提供静态资源// 3.3 错误级别中间件(专门用于捕获整个项目发生的异常错误，防止项目奔溃),必须注册在所有路由之后
app.use((err, req, res, next) => {console.log('出现异常：' + err.message)res.send('Error: 服务器异常，请耐心等待！')
})// 4、启动web服务器
app.listen(port,() => {console.log("express 服务器启动成功 http://"+ myHost +":" + port);
});

这里注入了api路由和静态文件路由。

// 3.2 路由中间件
app.use(router)
app.use(express.static('web')) // express.static()方法，快速对外提供静态资源

2.2.2.1 api路由中间件

// 1、导入所需插件模块
const express = require("express")
const ds18b20Handler = require('./ds18b20_handler.js')// 2、创建路由对象
const router = express.Router();    // 3、挂载具体的路由
// 配置add URL请求处理
// 参数1：客户端请求的URL地址
// 参数2：请求对应的处理函数
//        req:请求对象（包含与请求相关属性方法）
//        res:响应对象（包含与响应相关属性方法）// 处理DS18B20 GET 和 POST请求
router.get('/ds18b20/:id/temp', (req, res) => {var id = req.params.idvar temp = ds18b20Handler.getCurrentTemp(`${id}`)console.log(`${temp}`)temp ? res.send(`${temp}`) : res.send('0')
})// 4、向外导出路由对象
module.exports = {router
}

这里注册了 /ds18b20/:id/temp，设置了一个动态参数id，用来区分不同的ds18b20设备，同时这个接口提供给浏览器调用。

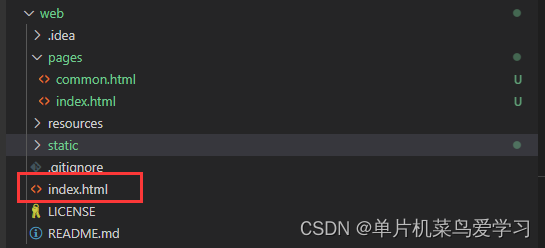

2.2.2.2 静态路由

具体web代码可以细看这一块，主要是用到了echart来绘制曲线图。

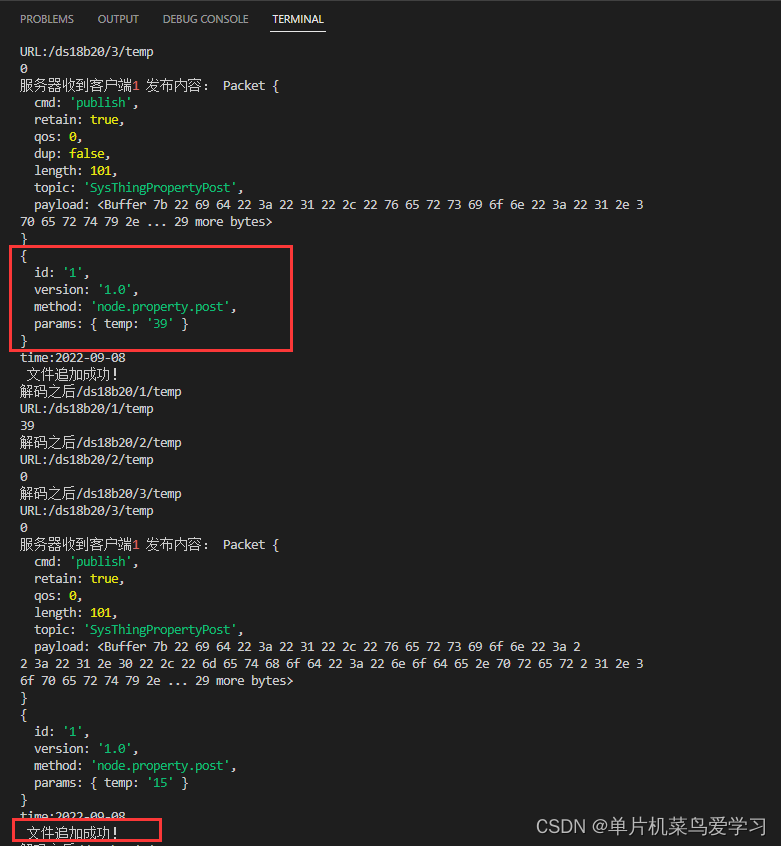

2.2.3 核心业务处理

主要就是处理json数据，格式如下：

{id: '1',version: '1.0',method: 'node.property.post',params: { temp: '15' }
}

最终我们会把这些数据存到文件里面。

mqttTopic.use('SysThingPropertyPost',USE_JSON, (payload)=>{console.log(payload)if (payload.params.temp) {ds18b20Handler.setCurrentTemp(payload.id, payload.params.temp)// 保存到文件ds18b20Handler.saveToFile(payload.id, payload.params.temp)}})

2.2 ESP8266代码，这里以#1为例

/*** 功能： 串口输出 DS18B20 数据，并且在WebServer页面展示** 运行前提：*  这里尽量把第三方库集成在工程目录下，如出现xxxx库找不到，请按照下面方式进行安装。**  - 缺少 onewire。 工具 -> 管理库 -> 搜索 onewire -> 安装最新版本*  - 缺少 dallas。 工具 -> 管理库 -> 搜索 Dallas -> 安装最新版本*  - 缺少 PubSubClient。 工具 -> 管理库 -> 搜索 PubSubClient -> 安装*  - 缺少 ArduinoJson。工具 -> 管理库 -> 搜索 ArduinoJson -> 安装下载6.x版本  ** 详细描述：*   1、esp8266通过 D4 IO和 DS18B20 通信*   2、读取 DS18B20 传感器数据*   3、串口输出 传感器数据** 硬件材料：*   1、ESP8266-12 NodeMcu板子*   2、面包板*   3、DS18B20 模块*   4、电源模块*   5、若干杜邦线** 接线:* 1. DS18B20 Vcc ----> NodeMcu 3V3*    DS18B20 GND ----> NodeMcu GND*    DS18B20 Data ----> NodeMcu D4*/
#include             // 引入单总线库
#include   // 引入DS18B20库
#include         // 引入WiFi核心库
#include "PubSubClient.h"       // 引入MQTT处理库
#include "NodeIoTSDK.h"         // 引入巴法云 IoT SDK
#include /******************* 常量声明 **********************/
#define SSID "TP-LINK_5344"         // 填入自己的WiFi账号
#define PASSWORD "zzzzz"     // 填入自己的WiFi密码
#define INTERVAL 10000       // 读取时间间隔，默认10s#define DS18B20_PIN D4       // DS18B20 数据口
#define BUFFER_SIZE 200
//-------- mqtt设置信息 -------//
// 三元组信息
#define ID "1" // 表示不同的设备 "2" "3"
#define NAME "user"
#define PSW "123456"#define MQTT_SERVER "192.168.1.105"
#define MQTT_PORT   1883
//-------- mqtt设置信息 -------//
/******************* 常量声明 **********************//******************* 函数声明 **********************/
void DS18B20_Read(void);    // 读取 DS18B20
void DS18B20_Init(void);    // 初始化 DS18B20
void initWifiConnect(void);   // 初始化Wifi连接
void doWiFiConnectTick(void); // 检测WiFi连接状态
void readDSTemperatureF(void); // 读取华氏温度
void readDSTemperatureC(void); // 读取摄氏温度
void initNodeIotSDK(void);   // 初始化Node IOT SDK
void sendDataToNode(void);  // 发送数据到MQTT平台
/******************* 函数声明 **********************//******************* 变量定义 **********************/
OneWire oneWire(DS18B20_PIN);        // 建立单总线访问入口
DallasTemperature sensors(&oneWire); // 单总线入口和DS18B20绑定float temperatureC = 0.0;     // 记录当前摄氏温度
float temperatureF = 0.0;     // 记录当前华氏温度
unsigned long previousMillis = 0; // 记录上次读取的时间戳
Ticker delayTimer;                   // 表示定时模块，用来做一个定时器
unsigned int  maxCount = 0; // 记录连续超过阈值的次数
char data[BUFFER_SIZE];
static WiFiClient espClient; // TCP Client
/******************* 变量定义 **********************/void setup() {delay(2000); // 延时2秒，用于等待系统上电稳定Serial.begin(115200); // 初始化串口，波特率 115200Serial.println("");Serial.println("project run~");DS18B20_Init();      // 初始化 DS18B20initWifiConnect();   // 初始化Wifi连接initNodeIotSDK();    // 初始化Node IOT SDKESP.wdtEnable(5000); //  启用看门狗
}void loop() {ESP.wdtFeed();// 定时喂狗doWiFiConnectTick(); // wifi连接状态检测以及重连unsigned long currentMillis = millis();        // 获取当前时间戳if(currentMillis - previousMillis >= INTERVAL) // 每隔一段时间读取一下传感器数据 interval为时间间隔{previousMillis = currentMillis; // 记录当前时间戳DS18B20_Read();                  // 获取 DS18B20 数据，并且串口输出sendDataToNode();                 // 发送数据到Node服务器}// Wifi处于连接状态if (WiFi.status() == WL_CONNECTED) {// 检测MQTTNodeIoTSDK::loop();}delay(2000); // 延时2秒
}/*** 初始化IOT SDK*/
void initNodeIotSDK(void)
{// 初始化 iot sdk，需传入 wifi 的 client，和设备产品信息NodeIoTSDK::begin(espClient, ID, NAME, PSW, MQTT_SERVER, MQTT_PORT);
}/*** 读取 DS18B20 温度*/
void DS18B20_Read(void)
{readDSTemperatureC(); // 读取摄氏温度readDSTemperatureF(); // 读取华氏温度
}/*** 初始化 DS18B20*/
void DS18B20_Init(void)
{sensors.begin();  // 启动DS18B20 传感器
}/*** 检测WiFi连接状态*/
void doWiFiConnectTick(void)
{static uint32_t lastWiFiCheckTick = 0; // 记录最近一次检测WiFi连接状态的时间点static uint32_t disConnectCount = 0;   // 记录WiFi断开连接的次数if(WiFi.status() == WL_CONNECTED) // 当前WiFi处于连接状态{disConnectCount = 0;// 重置WiFi断开连接为0return;}if(millis() - lastWiFiCheckTick > 1000) // 检测间隔大于1秒{lastWiFiCheckTick = millis();       // 记录时间点Serial.println("WiFi disConnect!"); // 串口输出.表示设备已经断开连接disConnectCount++;      // WiFi断开连接的次数累计加1if(disConnectCount>=40) // 断开连接累计次数达到40次，表示可能wifi连接异常{delayRestart(1);      //一直连接不上就重启ESP系统}}
}/*** 延时t秒后重启ESP* @param t t秒*/
void delayRestart(float t)
{Serial.print("Restart after ");Serial.print(t);Serial.println("s");// 开启一个定时器，定时时间为t秒delayTimer.attach(t, []() {Serial.println("\r\nRestart now!");ESP.restart();// 重启ESP模块});
}/*** 初始化Wifi连接*/
void initWifiConnect(void)
{Serial.printf("Connecting to WiFi:%s\n",SSID);// 串口打印当前WiFi热点的名字WiFi.disconnect();   // 默认断开之前的连接，回归初始化非连接状态WiFi.mode(WIFI_STA); // 设置ESP工作模式为Station模式WiFi.begin(SSID, PASSWORD);  // 连接到WiFiint cnt = 0; // 记录重试次数while (WiFi.status() != WL_CONNECTED) // 当还没有连接上WiFi热点时{delay(1000);       // 延时等待1秒cnt++;             // 累计次数+1Serial.print("."); // 串口输出.表示设备正在连接WiFi热点if(cnt>=40)        // 超过40秒还没有连接上网络{delayRestart(1); //一直连接不上就重启ESP系统}}Serial.println(WiFi.localIP()); // 打印当前IP地址
}/*** 读取温度*/
char* getSensorReadings(){memset(data, 0, BUFFER_SIZE);      //清空缓存数据sprintf(data,"{\"temperature\":%s}", String(temperatureC).c_str());Serial.println(data);return data;
}/*** 读取摄氏温度*/
void readDSTemperatureC(void)
{// Call sensors.requestTemperatures() to issue a global temperature and Requests to all devices on the bussensors.requestTemperatures();            // 请求温度temperatureC = sensors.getTempCByIndex(0); // 读取温度值if(temperatureC == -127.00) // 如果温度等于 -127，证明数据无效{Serial.println("Failed to read from DS18B20 sensor"); // 串口输出无效提示信息} else {Serial.printf("Temperature Celsius: %.2f *C\n", temperatureC); // 串口输出当前温度}
}/*** 读取华氏温度*/
void readDSTemperatureF(void)
{// Call sensors.requestTemperatures() to issue a global temperature and Requests to all devices on the bussensors.requestTemperatures();            // 请求温度temperatureF = sensors.getTempFByIndex(0); // 读取温度值if(int(temperatureF) == -196) // 如果温度等于 -196，证明数据无效{Serial.println("Failed to read from DS18B20 sensor"); // 串口输出无效提示信息} else {Serial.printf("Temperature Fahrenheit: %.2f *C\n", temperatureF); // 串口输出当前温度}
}/*** 发送数据到云平台*/
void sendDataToNode(void)
{memset(data, 0, BUFFER_SIZE);      //清空缓存数据sprintf(data,"{\"temp\":%s}", String(temperatureC).c_str()); // 构成需要上传的Json数据Serial.printf("param:%s\n", data); // 串口输出最终发送的数据NodeIoTSDK::send(data);          // 发送数据到Node
}

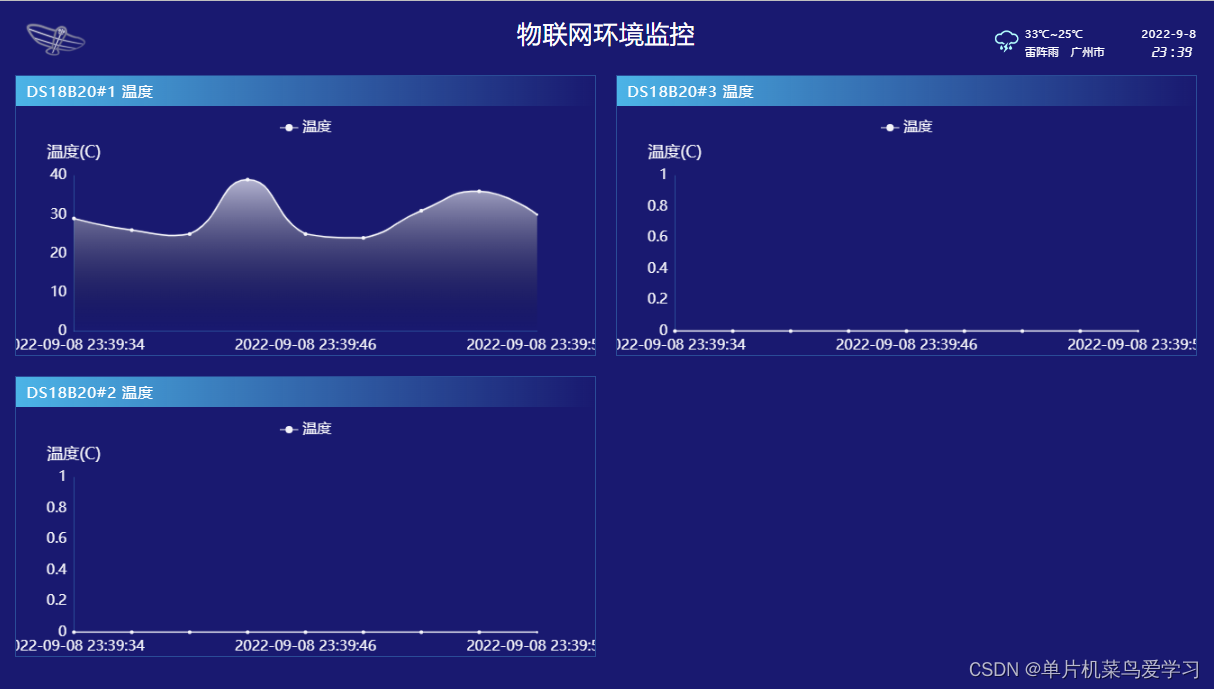

2.3 测试效果

至此，一个简单的基于MQTT的环境温度检测系统就可以了。

4.总结

篇③结合ESP8266来开发简单物联网应用——获取多个ds18b20节点的温度，上报到本地部署的mqtt服务器，同时启动express服务器，提供一个可视化页面查看曲线图。麻雀虽小五脏俱全，初学者需要理解文件系统、服务请求等等对应的知识点并加以实际应用。
