此文件描述如何使用 RN6752V1 配置表文件(rn6752V1_configuration.h)与配
置定义(rn6752V1.h)来开发 RN6752V1 驱动. RN6752V1 是经由 I2C Bus 来配置内
部寄存器,开发者需自备 I2C 驱动且具备驱动程序基础开发经验.

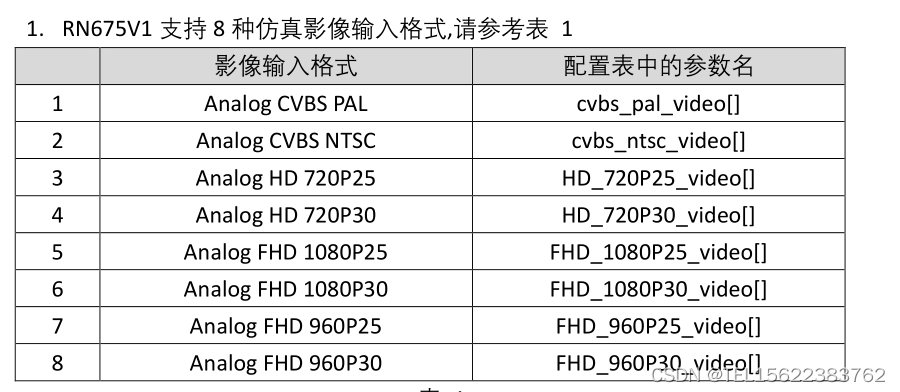

1. RN675V1 支持 8 种仿真影像输入格式,请参考表 1

表 1
2. CVBS PAL/NTSC 讯号可用 one field 或 two field 或 frame 模式输出数据(表 2).

表 2

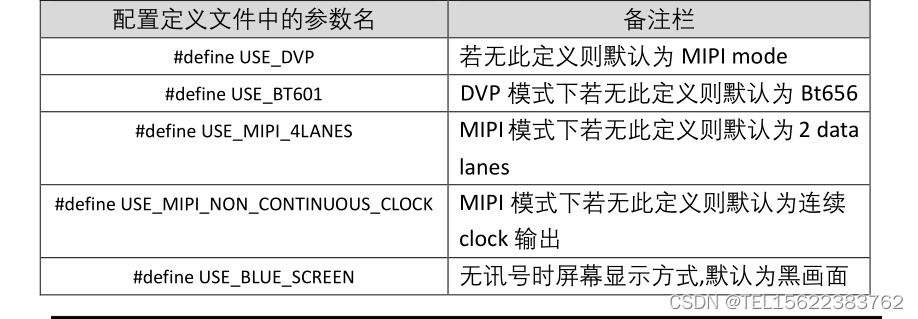

3. RN6752V1 输出接口可为 DVP 或 MIPI, DVP 又分为 Bt656 或 Bt601,MIPI 又分为2 data lane或 4 data lanes, MIPI clock 分为连续与非连续(表 3).

4. 开发者请根据后端平台规格来决定要用表 2 与表 3 哪些定义并 include 到程
序的头文件,这些定义将会被使用在条件编辑上;或者也可以在 Makefile 里再
定义.范例 1 为支持 DVP 模式下的 Bt656.
5. 在开发的驱动源码里 include 配置表文件(rn6752V1_configuration.h),要支持的
影像输入格式直接呼叫其配置表中的参数名来用即可.请参考范例 2 与范例3.
6. 视频格式侦测请参考 Check_input_signal_format (ch) 函式
7. MIPI clock 降速模式只支持 CVBS 与 720P 与 960P25, 其中 CVBS 支持 2 与 4
data lanes 传输, 720P 与 960P25 只支持 4 data lanes 传输.
8. CVBS NTSC frame mode 模式时, field 1 为 line 1 ~ 244, field 2为line 264 ~ 506.
CVBS PAL frame mode 模式时, field 1 为 line 1 ~ 288, field 2 为 line 314 ~ 601.
CVBS frame mode 模式时, 无输入影像时 Decoder 不输出数据.
