3D点云特点

云特性 :
无序性

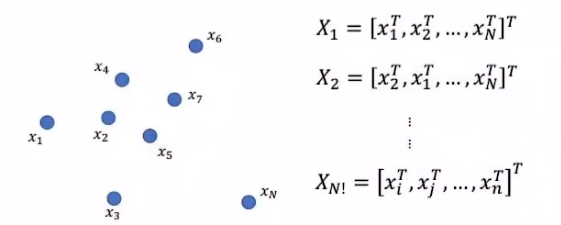

三维空间中的点云不会像图像那样，规规矩矩的在一个个的像素点排好队，点云并没有顺序，这给处理上带来极大的困难。一个物体如果使用N个点云表示，那么它的排列方式具有N!种，但是表示的却是同一个物体，这是不可想象的处理难度。因而，点云的处理需要实现置换不变性。

点云特性 :
稀疏性

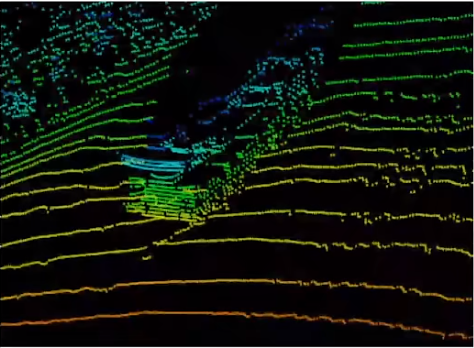

不同于图像，三维点云在表示物体时，只有物体表面有点云数据，如果实在实际的场景下，往往只有面向雷达的一面才会有数据产生。而且限于雷达的工作原理，远处物体的点云数据更加稀疏。因而，在点云上直接进行三维卷积需要很大的计算量，而其中很大一部分资源都是在处理空数据。在KITTI数据集中，如果把原始的激光雷达点云投影到对应的彩色图像上，大概只有3%的像素才有对应的雷达点。这种极强的稀疏性让基于点云的高层语义感知变得尤其困难。非结构化
点云是分布在空间中的XYZ点。没有结构化的网格来帮助CNN滤波器

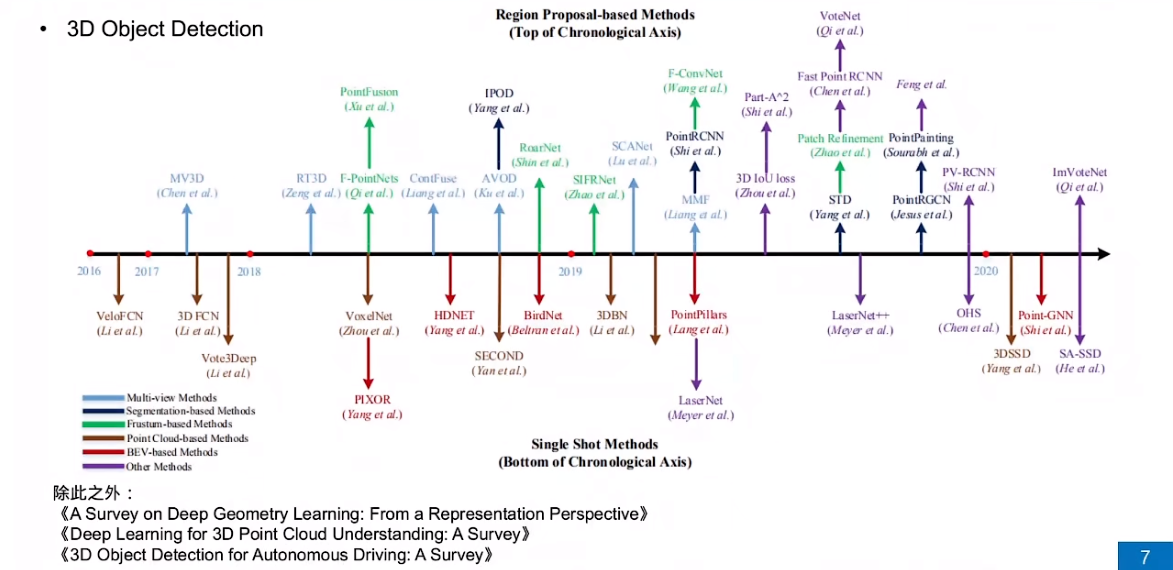

3D点云目标检测

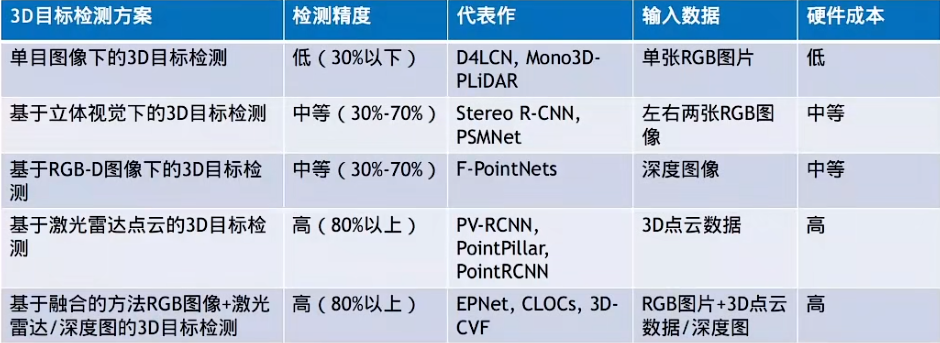

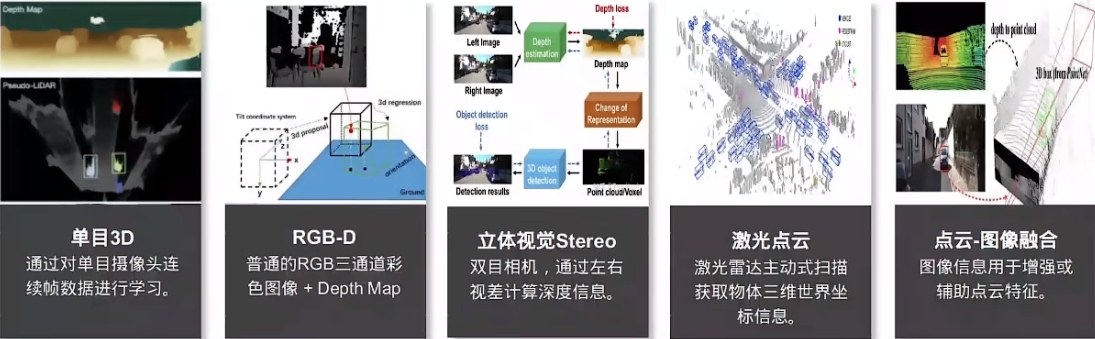

3D检测用于描述检测环境中的三维物体，获取物体在三维空间中的位置和类别Pitch信息，给出物体的Bounding Box。主要基于点云、双目、单目和多模态数据等方式相比于2D，3D的Bounding Box的表示除了多了一个维度的位置和尺寸，还多了三个姿态角。

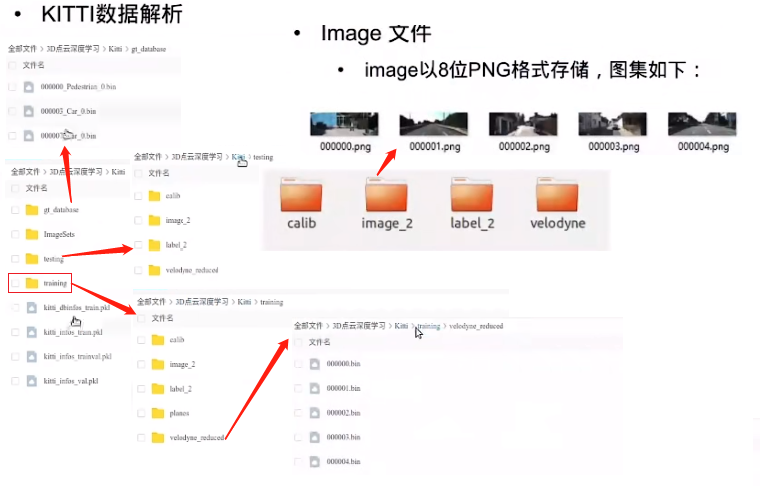

3D目标检测数据集KITTI

地址：The KITTI Vision Benchmark Suite

gt_datbase 每一帧裁减出来的目标，用于数据增强

training 训练数据

calib 标定文件

label_2 帧值信息都是相机坐标系下的，并且3Dbox中心点xyz是底面信息，不是3Dbox中心

velodyne 是bin格式的点云

Imagesets    Kitti数据集的分割

参考

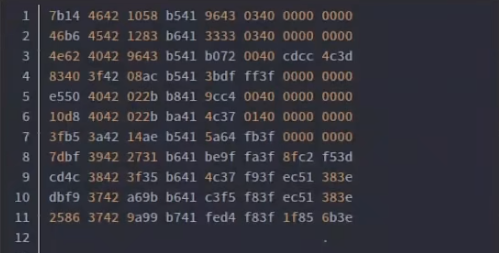

velodyne文件是激光雷达的测量数据，以浮点二进制文件格式存储，每行包含8个数据，每个数据由四位十六进制数表示(浮点数)，每个数据通过空格隔开一个点云数据由四个浮点数数据构成，分别表示点云的x、y、z、r(强度or 反射值)，点云的存储方式如下表所示 :

3D点云深度学习分类

第二章:基于Point的深度学习网络

第一节: PointNet 及 PointNet++

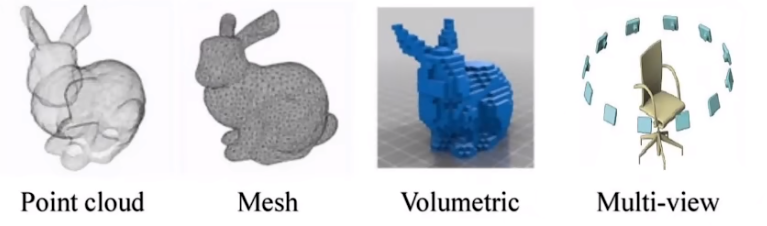

-3D深度学习点云表示
多视角(muti-view):通过多视角二维图片组合为三维物体，此方法将传统CNN应用于多张二维视角的图片，特征聚合起来形成三维物体;
体素(volumetric):通过将物体表现为空间中的体素进行类似于二维的三维卷积(例如，卷积核大小为5x5x5)，但同时因为多了一个维度，时间和空间复杂度都非常高，目前三维卷积已经不是主流的方法了;点云(point clouds):直接将三维点云抛入网络进行训练，数据量小。主要任务有分类、分割以及大场景下语义分割Mesh图(manifold，graph):在流形或图的结构上进行卷积，三维点云可以表现为mesh结构，可以通过点对之间连接关系表现为图的结构

PointNet提出背景：

存在的问题
点云数据是一种不规则的数据，在空间上和数量上可以任意分布，之前的研究者在点云上会先把它转化成一个规则的数据，比如栅格让其均匀分布，然后再用3D-cnn 来处理栅格数据

 缺点|Motivation
Volumetric CNNs:对体素应用3DCNN。缺点是点云的坐标空间的稀疏性导致转成体素后的分辨率问题，以及3D卷积带来的开销。在未提出之前，主流做法：先进行体素化，然后进行3D的卷积（3D卷积带来的问题，计算量比较大，相对于2D来说，它多出了一个维度）

MultiviewCNNs:用3D点云数据投影到2D平面上用2D cnn 进行训练，使用传统的图像卷积来做特征学习。这种方法确实取得了不错的效果，但是缺点是应用非常局限，像分割、补全等任务就不太好做 在未提出之前，多视角方法

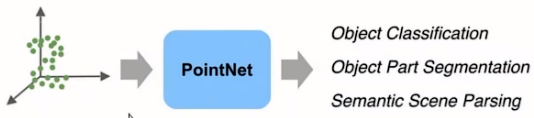

能否直接设计一种能够直接在原始点云上学习的统一框架?

semantic scene parsing   语义场景解析

PointNet设计思想
PointNet网络结构的灵感来自于欧式空间里的点云的特点。对于一个欧式空间里的点云，有三个主要特征:

无序性:虽然输入的点云是有顺序的，但是显然这个顺序不应当影响结果。点之间的交互:每个点不是独立的，而是与其周围的一些点共同蕴含了一些信息，因而模型应当能够抓住局部的结构和局部之间的交互。
变换不变性:比如点云整体的旋转和平移不应该影响它的分类或者分割

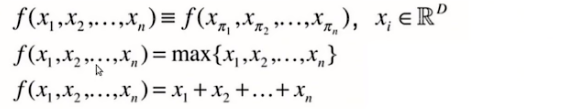

无序性: 系统化的解决方案:对称函数，具有置换不变性(下面是对等函数)

无序性不能用2D的网络来处理

神经网络本质是一个函数，如何用神经网络构建对称函数。最简单的例子:

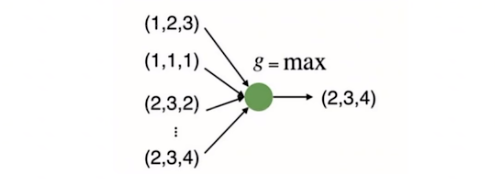

 对每一维取最大值，找到了最远点，损失了很多几何信息

虽然是置换不变的，但是这种方
式只计算了最远点的边界，损失
了很多有意义的几何信息，如何
解决呢 ?
