机器视觉镜头知识篇

一、镜头基本参数

(一）镜头的结构以及重要规格参数

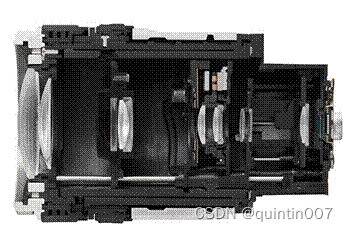

1.镜头的结构

镜头由多个透镜、光圈和对焦环组成。镜头中的玻璃镜片是镜头的核心。但是只有玻璃镜片也没有用，光圈控制与对焦机构是镜头组成另外两个重要机构。镜头的光圈可以分为固定光圈和可变光圈，其中可变光圈又可分为自动光圈和手动光圈。同样的，对焦机构也有手动和自动之分。

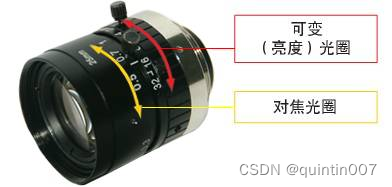

如下图所示，在使用时由操作者观察相机显示屏来调整可变光圈和焦点，，以确保图像的明亮程度及清晰度。
在这里插入图片描述

2.镜头的焦距和视场

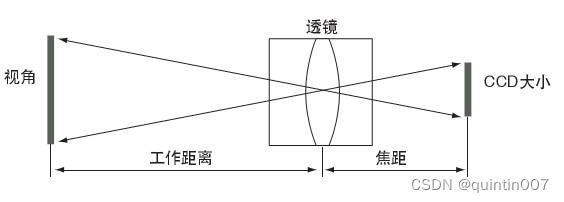

任何一个复杂的透镜组合都可以等效为一个简单的透镜，光经过透镜的传播路线可以简单的画作下图：
在这里插入图片描述

（1）、工作距离
工作距离指的是镜头第一个面到所需成像物体的距离。它与视场大小成正比，有些系统工作空间很小因而需要镜头有小的工作距离，但有的系统在镜头前可能需要安装光源或其它工作装置因而必须有较大的工作距离保证空间，通常FA镜头与监控镜头相比，小的工作距离就是一个重要区别。
（2
