最近看好多小伙伴在使用输出的时候都遇到了一些问题，正好我之前调试了DP输出接口，所以打算把自己的调试过程记录出来，如果有同样问题的话，希望可以帮助到你们

一、EVM板验证

使用平台：J721S2-EVM

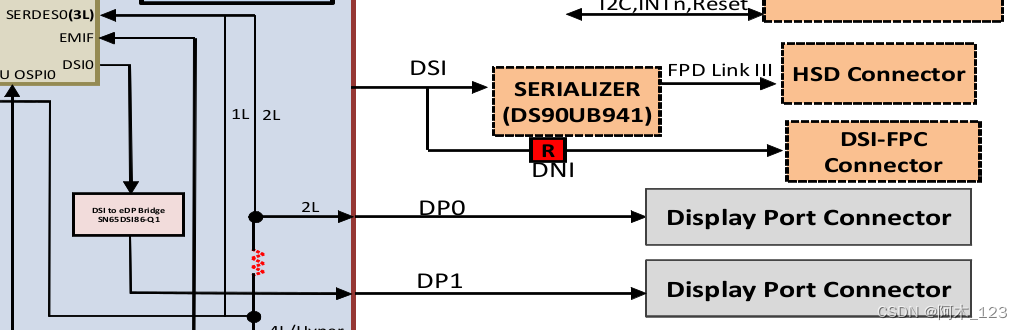

1、上面是EVM板的DP部分相关原理图，可以看到，EVM板是默认支持2路显示接口，DP0对应的是edp输出接口，默认是2L，DP1对应的是DSI输出接口，由DSI to eDP Bridge转换为eDP输出

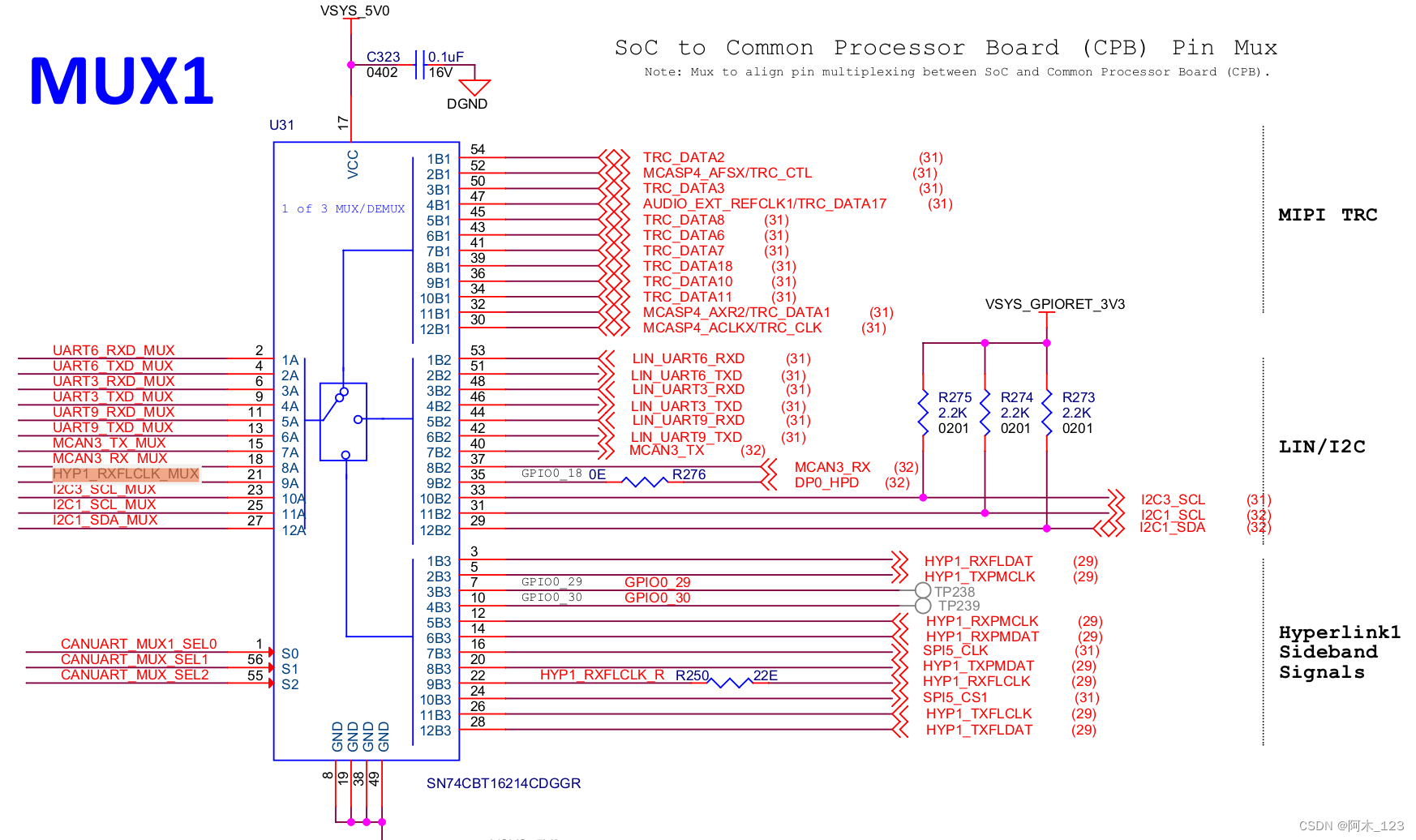

2、EVM板的hpd(热拔插检测)脚连接到一个pin脚多路复用器上面，当开关打到中间，DP0_HPD和HYP1_RXFLCLK_MUX接通，DP0_HPD接到了AB27（GPIO0_18）上

3、DP输出部分原理图比较简单，没有过多需要说明的地方，如果都是使用EVM板的话，那默认就是可以输出的
测试命令如下，需要提前设置test data

source /opt/vision_apps/vision_apps_init.sh/opt/vision_apps/run_app_dof.sh

执行完之后是可以看到屏幕输出的，一开始会有一些延迟
注意：如果你的显示器是HDMI接口的，要使用DP->HDMI的转换器，一定要用主动式的转换器（链接就不贴了，在淘宝上直接搜就可以）

二、自制板验证

如果是自制板想要使用DP功能的话，那首先要做的就是确认硬件是否有问题，和EVM做对比，下来列举一下需要注意的地方，没有办法细化，每个人遇到的问题可能都不一样

2.1 硬件排查

（1）、DP的PWR供电检查，HPD热拔插引脚检查
（2）、AUX_CH检查，DP在前期建立链接是需要通过AUX通道来进行link traing，如果aux_ch有问题会导致traing过程异常

2.2 软件排查

（1）、在sdk8.4会设置DP PHY的clk，要确定硬件设置的系统时钟是多少，要进行相应匹配，不然后面的过程会失败

packages/ti/drv/dss/src/makefile

（2）、sdk7.3暂时没发现需要设置工作时钟

2.3 log排查

（1）、在调试的时候需要着重注意vision_apps_init.sh的log，这样才能确定是哪个流程有问题，针对log去分析
