3Dmax开孔打洞圆孔洞的几种方法和技巧
最常见的几种打洞方法及技巧和注意事项总结如下。除了布尔运算外其余几种都是在可编辑多边形模式下进行的，这里所有的打孔打洞都是以圆洞为例，因为圆洞的难度相对来说要大一些了。
文章目录
- 一、布尔
- 二、投射
- 三、推拉
- 1、推送到对面
- 2、效果演示
- 四、点切角
- 五、石墨GeoPloy
- 六、循环工具
文章原出处： https://blog.csdn.net/haigear/article/details/129661260
一、布尔

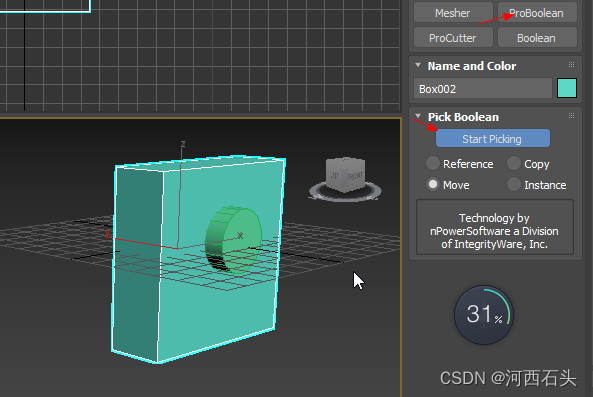

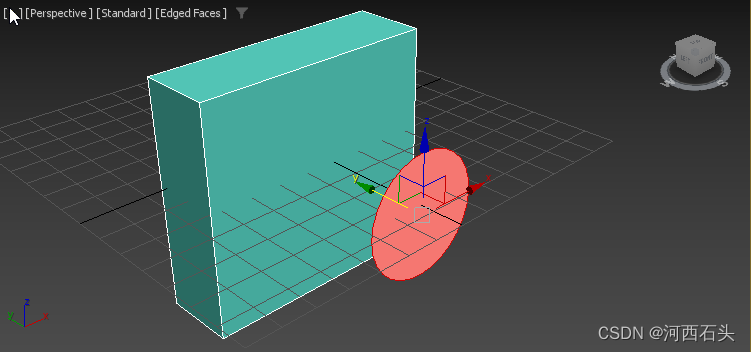

最常见，最容易想到的就是不二运算打洞，在指定位置打洞还需要结合捕捉对齐工具。布尔工具的使用有两种，一种是普通的布尔一种是超级布尔proboolean,

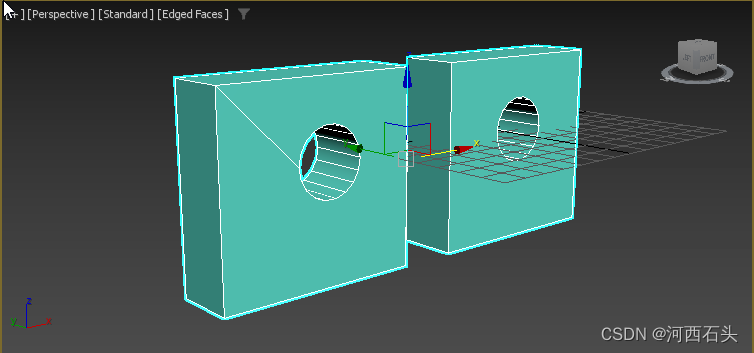

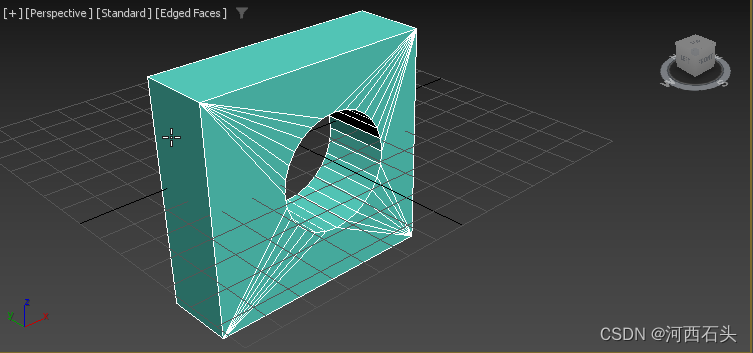

对比两种boolean的差别，一目了然，左边的是普通的boolean，右边的是proboolean，不喜欢那根连接线的还是用超级布尔吧！
二、投射

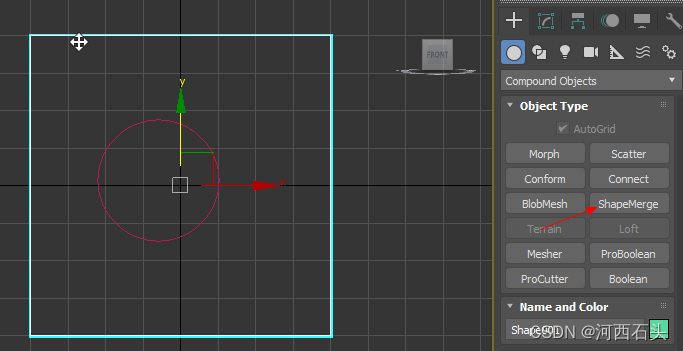

利用复合对象中的图形合并把需要打洞的形状投射到物体表面，这里我叫做投射。

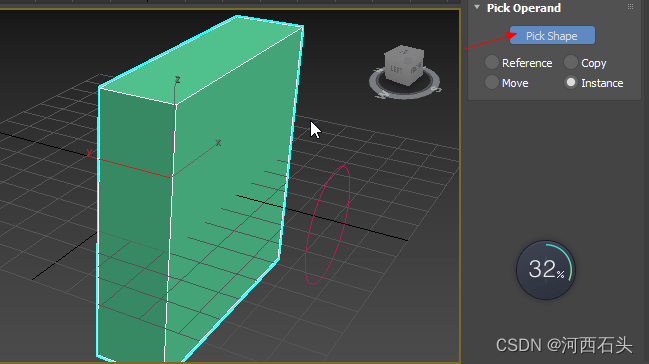

选取形状投射

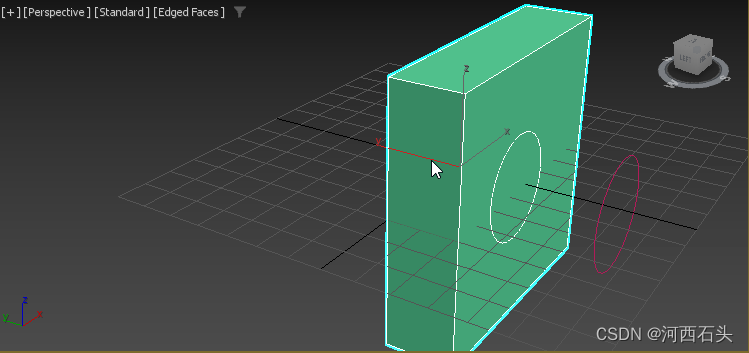

很明显，我们在box上面看到了一个投射的圆形

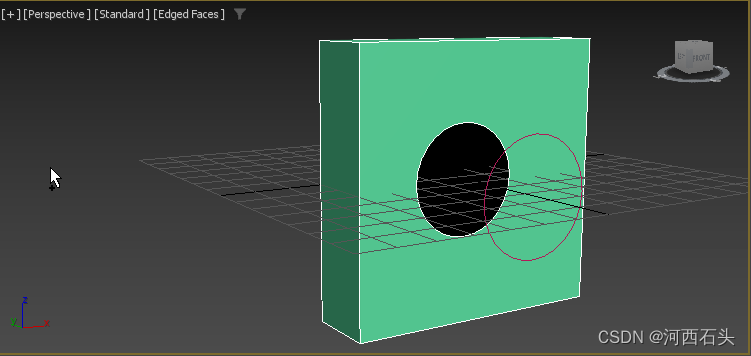

我们可以得到了一个干净的圆洞了。
三、推拉

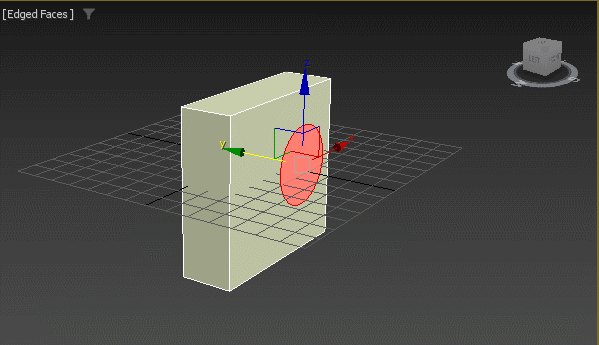

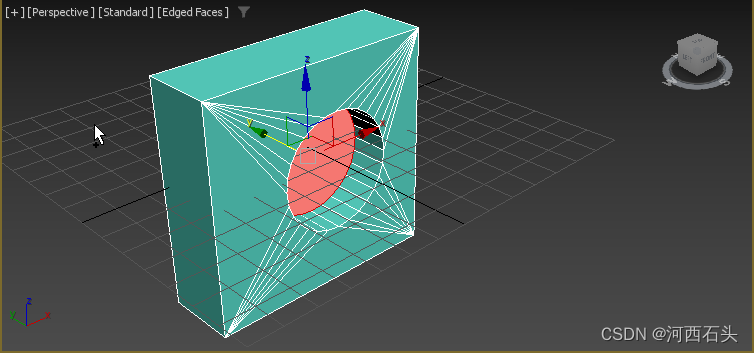

所谓推拉法那只是我个人的习惯命名，就是按住shift键先将面片推到物体对面即可打穿一个洞，有的时候需要推到对面后再拉回来才可完成打洞，这种图形往往和边缘直接相连，这里不演示。

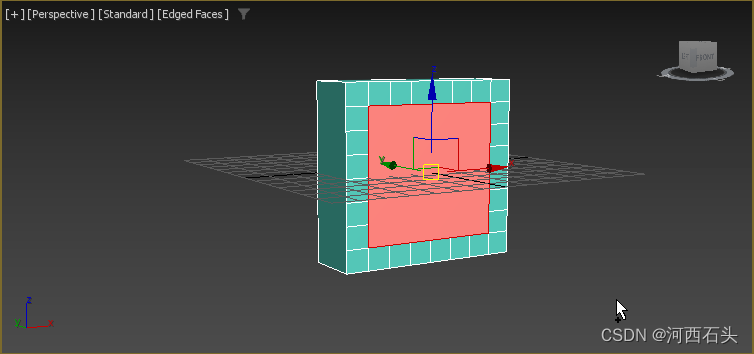

1、推送到对面
2、效果演示
四、点切角

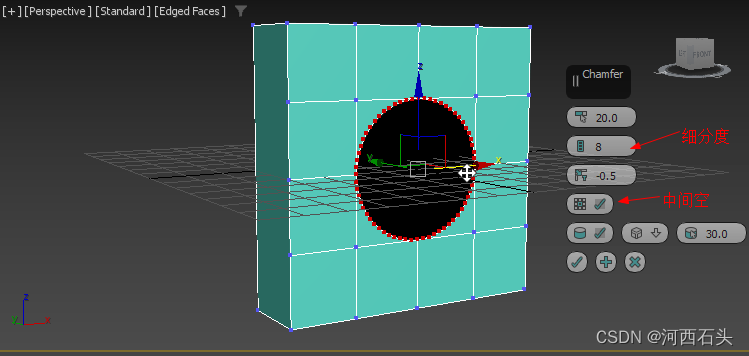

在多边形编辑中选择点层级，然后选择切角命令chamfer,，注意设置好参数，细分度越高，圆的圆滑度越好。

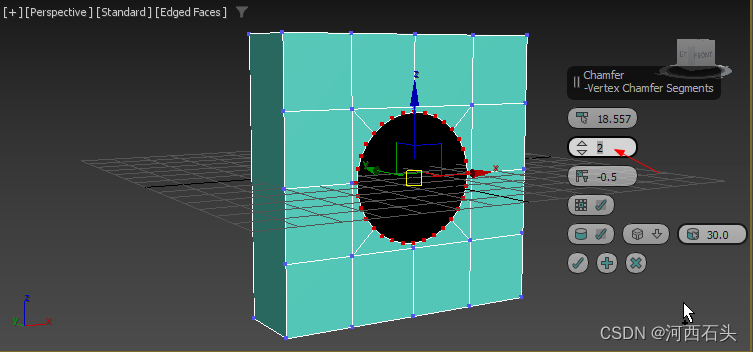

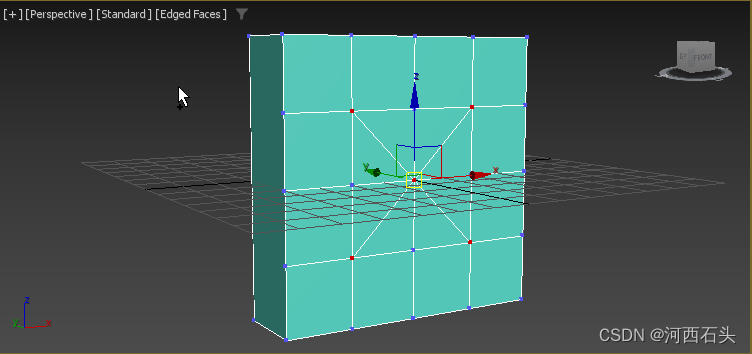

如果考虑到布线的严密，建议先将四个顶点和中心点连接起来后再做切角，如下图：
我们可以对比没有做四个顶点和中心点连接前的切角会发现，这里的切角细分度才2，但圆已经非常圆滑了，所以我们多做一些辅助工作还是很有回报的。
五、石墨GeoPloy

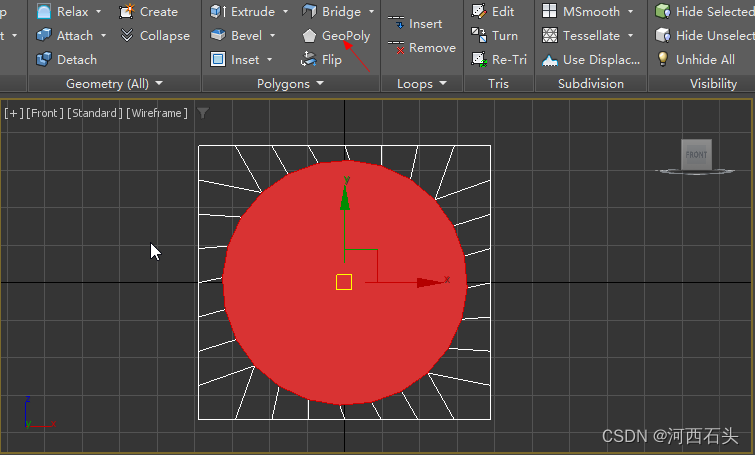

在石墨工具中选择GeoPoly来完成圆洞，我们先在需要打洞的面构造一个正方形，不是正方形那自然打出的洞就不会圆，这个可以自己的需要来，细分的格子越多就越圆滑。
ctrl+backspace，移除选中的点，我们就可以得到一个正方形的面，这个时候我们就可以使用
六、循环工具

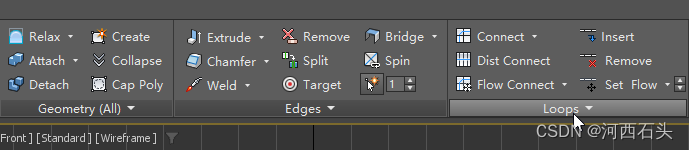

在石墨工具中，找到loop（千万不要找错了地方哦）

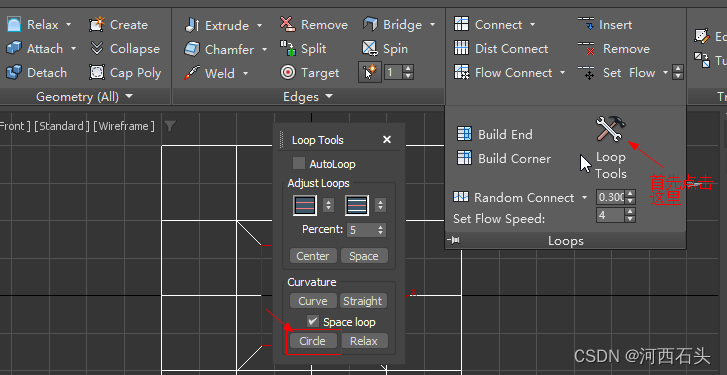

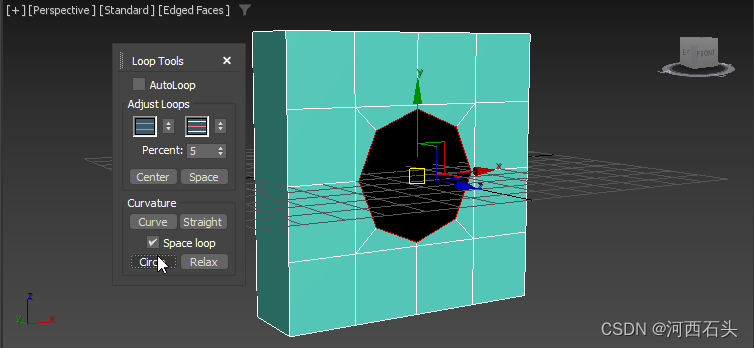

点击下拉的箭头，就会出现一个LoopTools，点击后会弹出一个Loop Tools的设置框，最下面有一个circle，点击就可以让一个正方形变成圆了。
如果想这个圆更圆滑，那就必须将这个正方形事先细分出更多的点。这也是这种方法做圆洞的缺陷之处，它不能调节细分光滑度。
码字不易，转载请注明出处：https://blog.csdn.net/haigear/article/details/129661260
