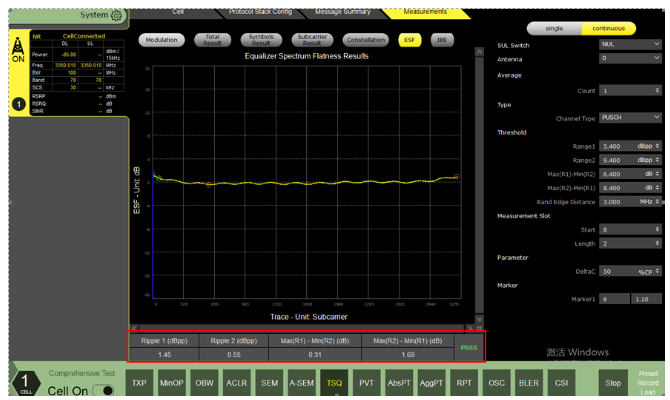

上一篇一起来学5G终端射频标准（EVM均衡器频谱平坦度-1）中的测试图例，这里补一下：

01

—

EVM均衡器系数的计算

由上图红框可知，结果由四部分组成，那么这四个结果是如何计算的呢？我们曾在一起来学5G终端射频标准（什么是传输信号质量）中学习过均衡器系数EC(f)的定义。先来复习一下，EC(f)被定义为：

其中，MS(f,t)是测量的数据符号和参考符号阵列；NS(f,t)是既定的数据符号和参考符号阵列。*表示复数共轭。EC(f)中的f是传输带宽内分配的子载波（f属于|F|=12*LCRB )。从获得的样本中可以得出n个函数EC(f)，n是指从1个以上的连续帧中提取n个时隙。

EC(f)又被分解为两个函数。我们上周刚学过的Range1和Range2表示不同的频率区间：

由下面四个公式分别得出最终的四个数值结果，对应了我们上次学习的四个测试要求，但对于pi/2 BPSK调制的要求，只有前两个。

02

—


EVM均衡器成型滤波器

将上述均衡器系数EC(f)做IDFT变换，变到时域，即成了EVM均衡器成型滤波器的脉冲响应函数：

那么这里为什么是EC’(f)呢？我们曾在一起来学5G终端射频标准（EVM究竟如何算）中说起过，在进行EVM计算时，选取的样本块窗口的中心位置，会根据symbol而有所不同，这里的EC'(f)就是EC(f)的通过Tf的窗口移位后形成的版本。之后冲击响应再进行归一化的计算，即把第一个值作为归一化的系数相除：

这相当于将0dB定义为20log10│ãt(0)│。所以从获得的样本中，可以得出n个函数。

03

—

EVM均衡器频谱平坦度 for SUL/UL-MIMO/V2X/TxDiversity

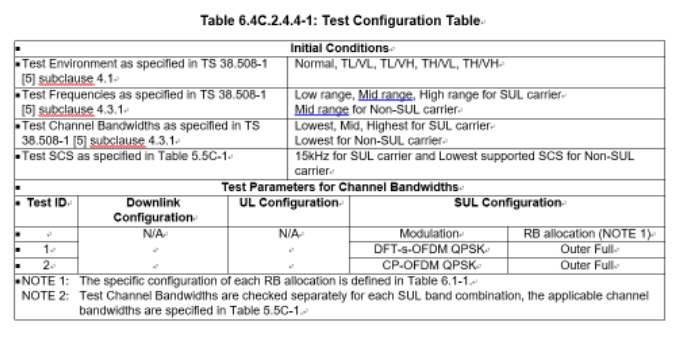

SUL：SUL载波上的EVM均衡器平坦度要求与单载波相同，具体的测试配置如下表：

对于在SUL频段上支持UE能力lowPAPR-DMRS-PUSCHwithPrecoding-r16。则在DFT-s-OFDM Pi/2 BPSK w Pi/2 BPSK DMRS 调制下，也同单载波的测试要求一致。

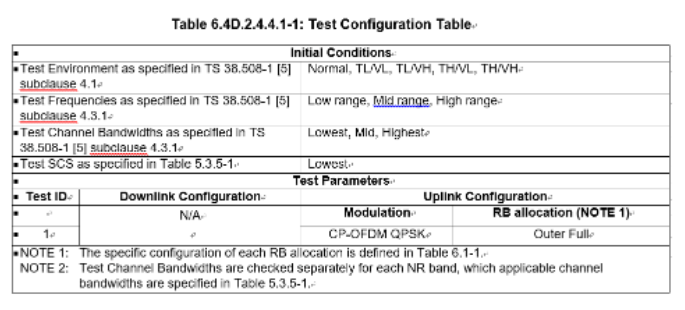

2. UL-MIMO：适用于所有类型的NR功率等级1.5、2、3的，支持基于2-layer codebook 的UL MIMO的UE。对于在闭环空间复用方案中具有两个发射天线连接器的UE，单载波中规定的EVM均衡器频谱平坦度要求适用于每个发射天线连接器。


3. V2X：对于支持NR V2X sidelink通信的UE，也需要测试EVM均衡器频谱平坦度。如同以前，仍然分为以下三个部分，但都没有完整的定义，测试要求和配置等都是FFS的状态。


1）V2X / non-concurrent operation2）V2X / non-concurrent operation / SL-MIMO3）V2X / concurrent operation

4. Tx Diversity：也是一个未完成的测试例。测试要求与单载波仍然相同，但均衡器系数的算法却不一样，如下式所示，EC(f)定义成了下面所示的复合算法，其中 ECn(f)表示每个天线连接器的均衡器系数，P1和P2分别表示在每个天线连接器上测量的线性功率。所以Tx Diversity的EVM均衡器频谱平坦度，需要综合考虑两个天线端口的功率并进行加权。

以上信息由英利检测（Teslab）整理发布，欢迎一起讨论，我们一直在关注这方面的发展，如有引用也请注明出处。
