串联调整稳压电源测试

实验目的

7812空载测试

7812有载测试

串联三个20欧电阻

串联四个20欧电阻

串联一个27K电阻

27个3K电阻并联

串联调整稳压电源测试

参考书籍：模拟电子技术(第五版) P465

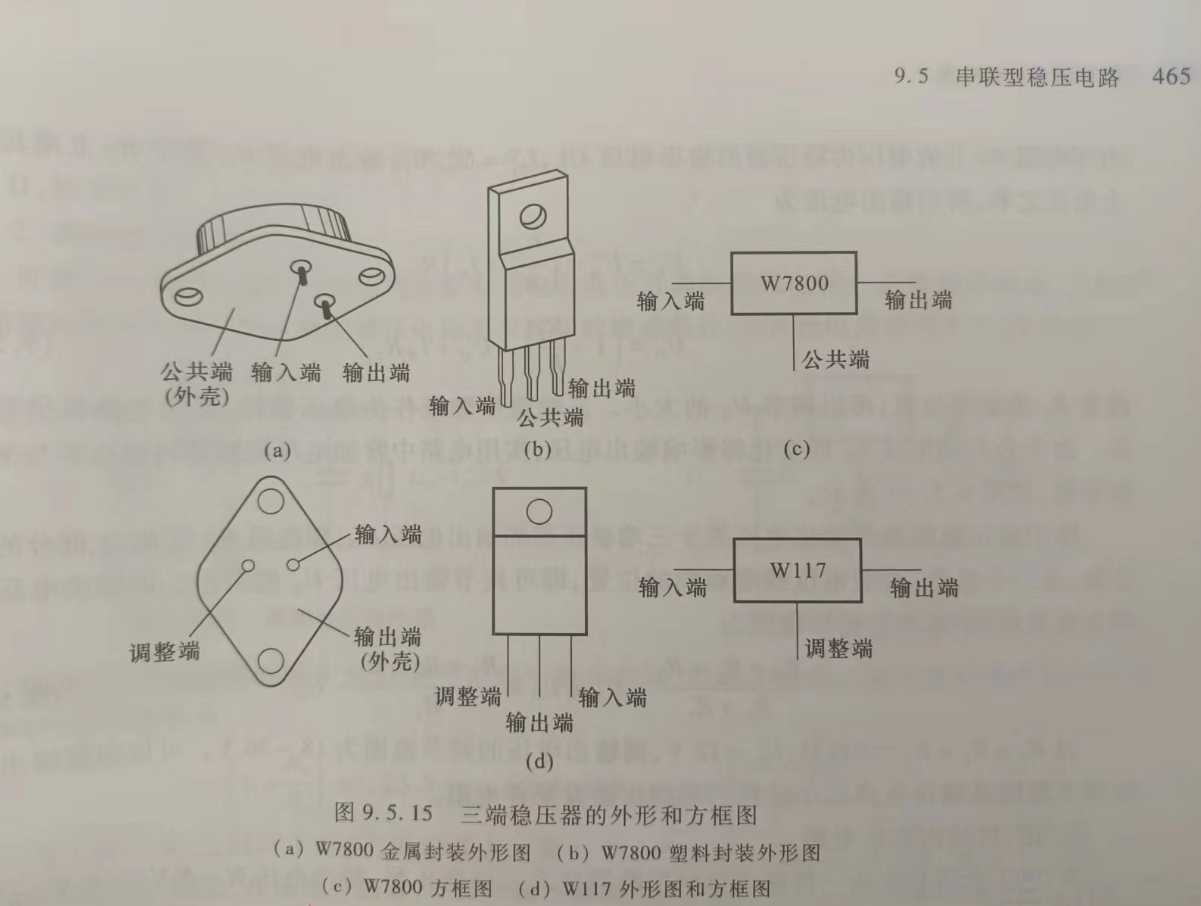

三端稳压器的外形和方框图

7800系列是稳压块，后面两位尾数表示稳压输出值，7805为5V，7812为12V

实验目的

12V稳压，100~200mA电流

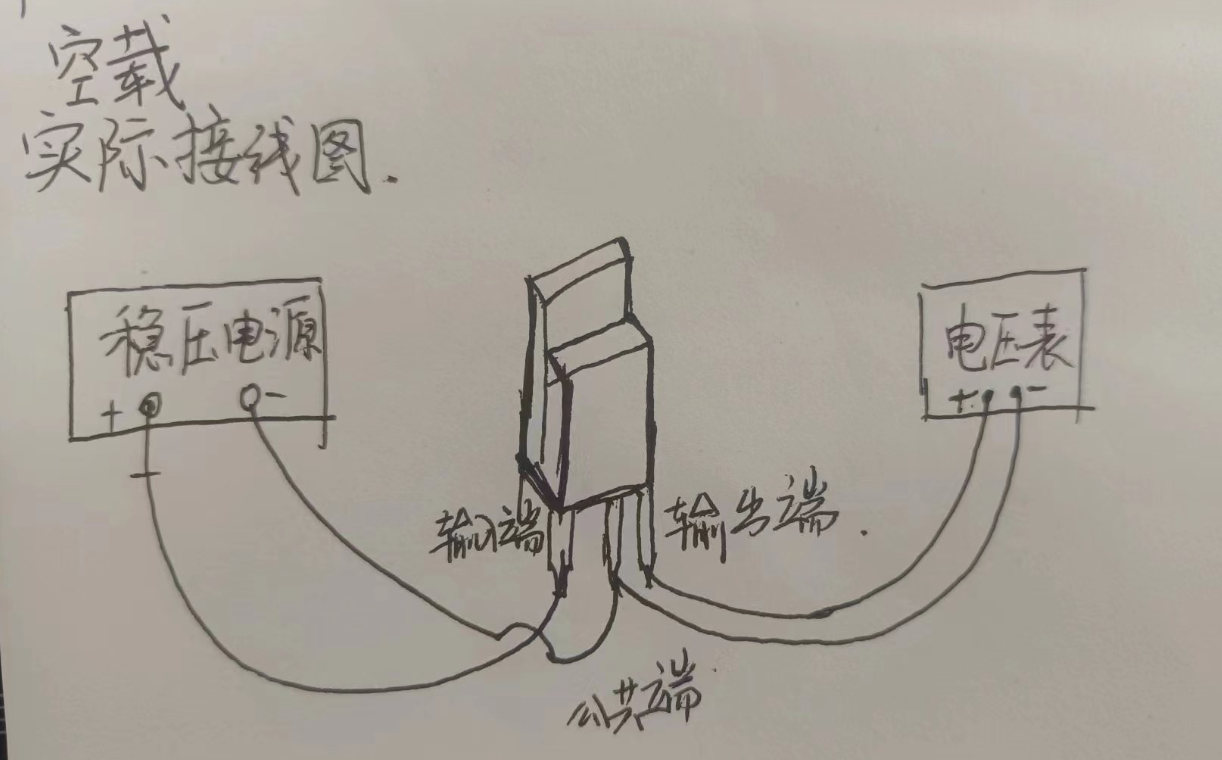

7812空载测试

 空载测试数据

由空载输入输出数据表可以看出：输入电压在14V~16V之间，稳压效果最好！

7812有载测试

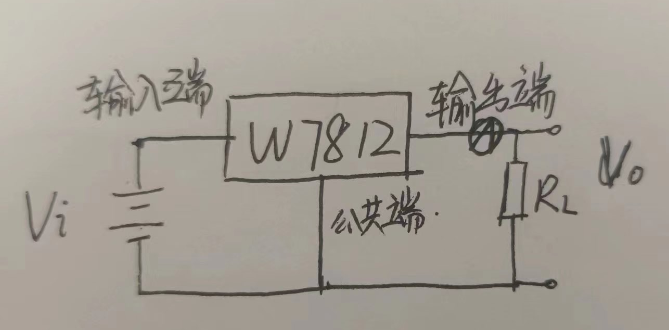

接线图如下：

Vi是稳压电源输入，RL是负载，在7812输出端和负载中间串联一块电流表

串联三个20欧电阻

RL = 62.2Ω

理论计算：

Io = Vo/RL = 12/62.2 = 0.193A = 193mA

实际测试数据：

输入电压加到14.6V附近，输出电流就不正常了，由138mA跳变到6mA

这里猜测超出小电阻的功率范围了（老师讲的~_~）

串联四个20欧电阻

RL = 82Ω

理论计算：

Io = Vo/RL = 12/82 = 0.146A = 146mA

实际测试数据：

串联一个27K电阻

RL =27K

理论计算：

Io = Vo/RL = 12/27K = 0.00044444A = 0.444mA

RL = 27K，输入电压可以加到15~16V，因为27K电阻的功率比20欧电阻功率大~

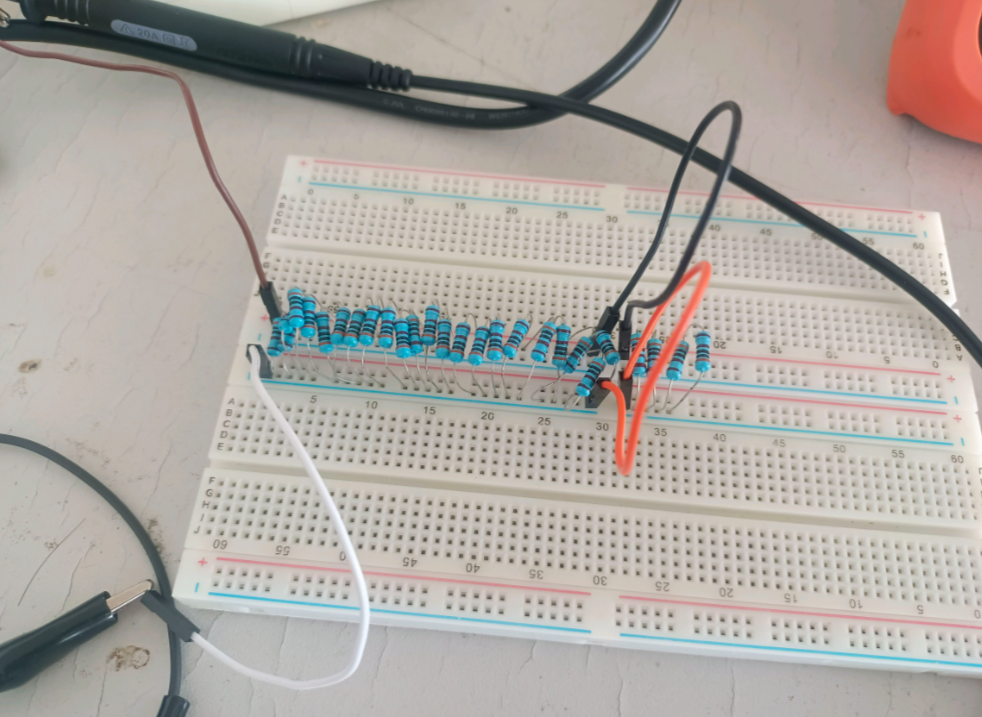

27个3K电阻并联

RL = 111.1Ω

为了实现数输出电流在100mA左右，电阻只能选100Ω附近的，由于100Ω电阻功率都比较小，所以我们考虑用功率比较大的电阻并联，实现相同的功能

看起来就很专业的样子

为什么要并联这么多电阻呢？

理论计算：

Io = Vo/RL = 12/111.1 = 0.1080108A = 108mA

这里将换个大功率100Ω电阻就能实现了，其实没必要用这么多电阻并联

总结：

• 如果想实现12V稳压，那么输入电压应该比12V大3V左右（比对上面数据）
• 以后再画PCB可以考虑用7812稳压

注意：

如果输出电流比较大，并且7812发热严重，可以考虑加散热片，直接拧上即可

还蛮好玩的

以上仅作为个人学习笔记，如有错误之处，欢迎指正~_~
