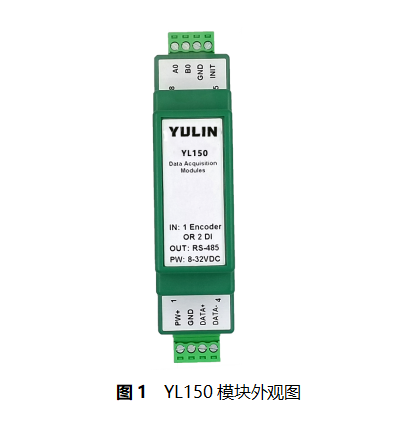

1路编码器脉冲计数器或2路DI高速计数器，Modbus RTU模块 YL150
特点：
● 编码器解码转换成标准Modbus RTU协议
● 可用作编码器计数器或者转速测量
● 支持编码器计数，可识别正反转
● 也可以设置作为2路独立DI高速计数器
● 计数值支持断电自动保存
● DI输入支持PNP和NPN输入
● 继电器和机械开关输入时可以设置滤波时间
● 通过RS-485接口可以清零和设置计数值
● 宽电源供电范围：8 ~ 32VDC
● 可靠性高，编程方便，易于应用
● 标准DIN35导轨安装，方便集中布线
● 用户可编程设置模块地址、波特率等
典型应用：
● 编码器脉冲信号测量
● 流量计脉冲计数或流量测量
● 生产线产品计数
● 物流包裹数量计数
● 接近开关脉冲信号测量
● 编码器信号远传到工控机
● 水表或电表脉冲计数
● 智能工厂与工业物联网
概述：
YL150产品实现传感器和主机之间的信号采集，用来解码编码器信号。YL150系列产品可应用在 RS-485总线工业自动化控制系统，自动化机床，工业机器人，三坐标定位系统，位移测量，行程测量，角度测量，转速测量，流量测量，产品计数等等。
产品包括信号隔离，脉冲信号捕捉，信号转换和RS-485串行通信。每个串口最多可接255只 YL150系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。
YL150系列产品是基于单片机的智能监测和控制系统，所有的用户设定的地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。
YL150系列产品按工业标准设计、制造，信号输入/ 输出之间不隔离，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。

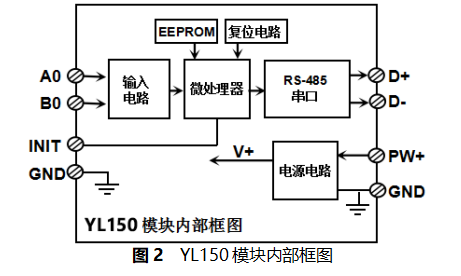

功能简介：
YL150远程I/O模块，可以用来测量1路编码器信号，也可以设置作为2路独立计数器或者DI状态测量。
信号输入
1路编码器信号输入或2路独立计数器，可接干接点和湿接点，通过命令设置输入类型。
通讯协议
通讯接口：1路标准的RS-485通讯接口。
通讯协议：支持两种协议，命令集定义的字符协议和MODBUS RTU通讯协议。模块自动识别通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。
数据格式：10位。1位起始位，8位数据位，1位停止位。无校验。
通讯地址（0～255）和波特率（2400、4800、9600、19200、38400、57600 、115200bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。
通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。
抗干扰
可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。
选型：
485：输出为RS-485接口
选型举例：型号：YL150 - 485 表示输出为RS-485接口
YL150通用参数：
(typical @ +25℃，Vs为24VDC)
输入类型： 编码器AB信号输入，1通道（A0/B0）。
低电平：输入 < 1V
高电平：输入 3.5 ~ 30V
频率范围0-50KHz。
编码器计数范围- 2147483647 ~ +2147483647
DI计数器范围0 ~ 4294967295
输入电阻： 30KΩ
通 讯： 协议 RS-485 标准字符协议和MODBUS RTU通讯协议
波特率（2400、4800、9600、19200、38400、57600 、115200bps）可软件选择
地址（0～255）可软件选择
通讯响应时间：100 ms 最大
工作电源： +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路
功率消耗： 小于1W
工作温度： - 45 ~ +80℃
工作湿度： 10 ~ 90% (无凝露)
存储温度： - 45 ~ +80℃
存储湿度： 10 ~ 95% (无凝露)
外形尺寸： 106 mm x 59mm x 24mm

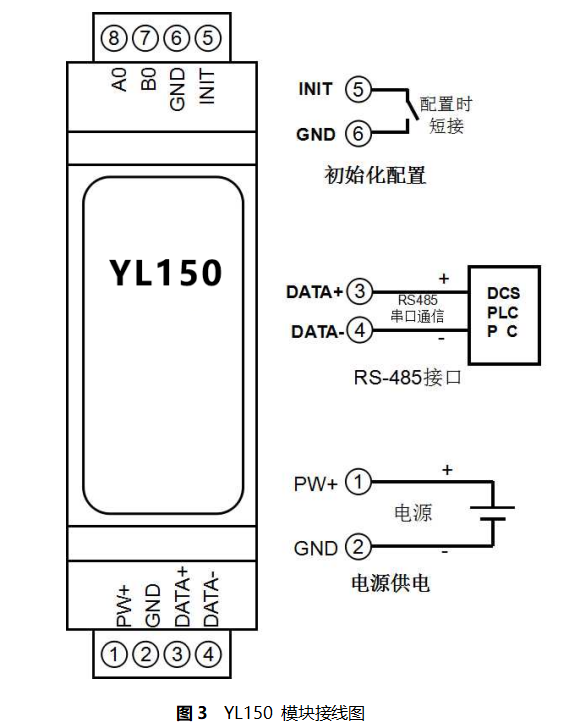

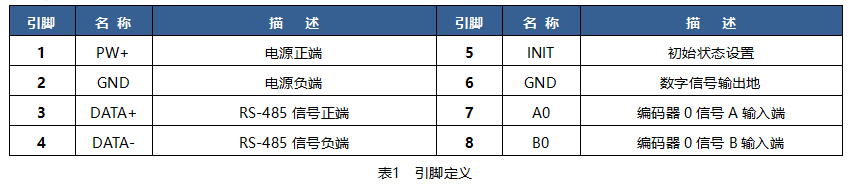

引脚定义：

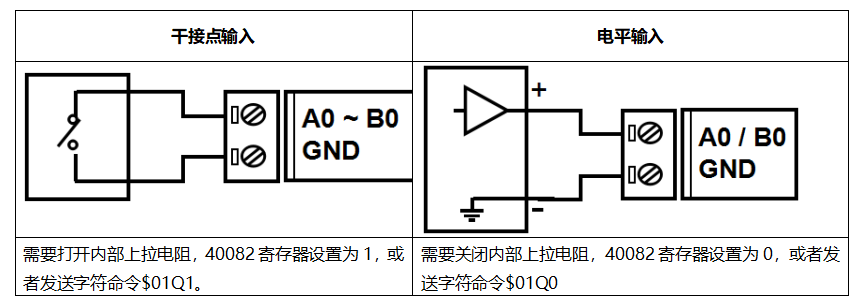

DI计数输入接线图
注：出厂默认是关闭上拉的

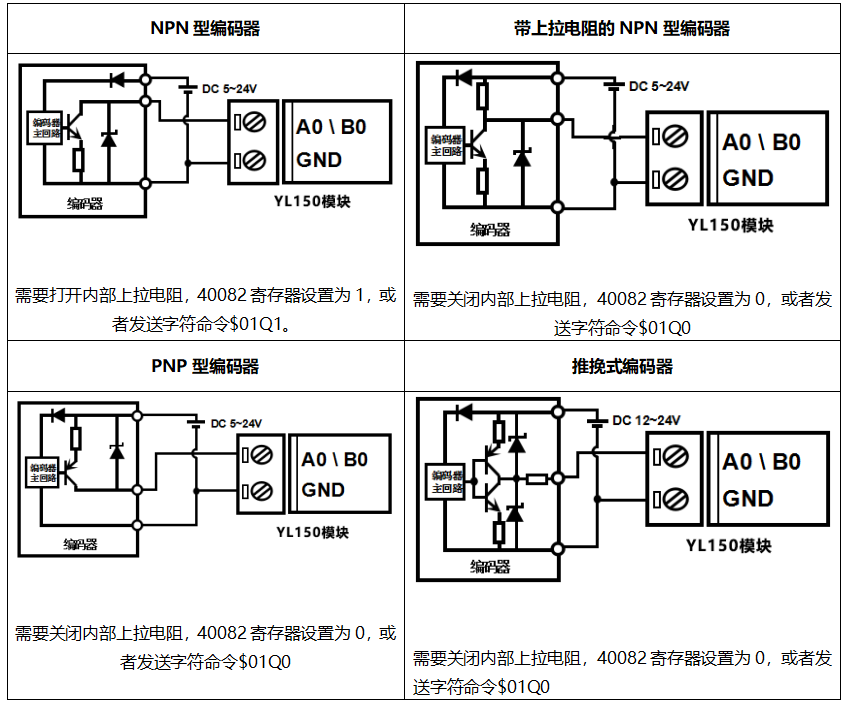

编码器信号输入接线图
注：出厂默认是关闭上拉的

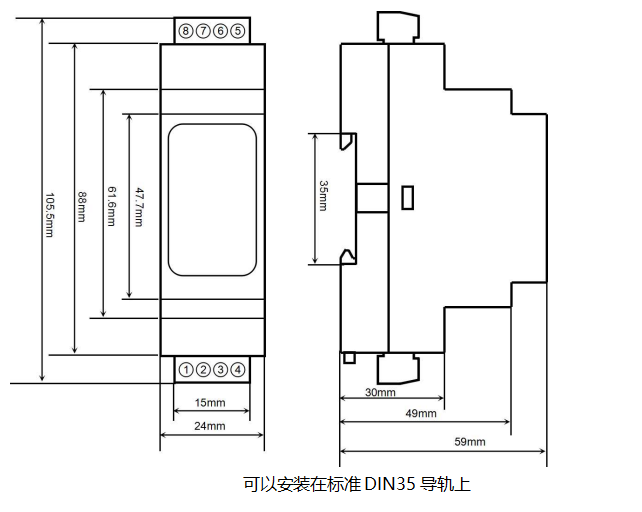

外形尺寸：(单位：mm)
保修：
本产品自售出之日起两年内，凡用户遵守贮存、运输及使用要求，而产品质量低于技术指标的，可以返厂免费维修。因违反操作规定和要求而造成损坏的，需交纳器件费用和维修费。
版权：
版权© 2021深圳市俞霖科技开发有限公司。
如未经许可，不得复制、分发、翻译或传输本说明书的任何部分。本说明书如有修改和更新，恕不另行通知。
商标：
本说明书提及的其他商标和版权归各自的所有人所有。
版本号：V1.0
日期：2021年06月
