一、前言

记录使用人手一个的手机快速充电器诱骗出各种电源电压，工程师的福音，妈妈再也不用担心没有电源用了
本编文章主要介绍诱骗typec快充协议电压，

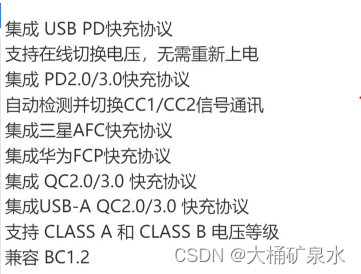

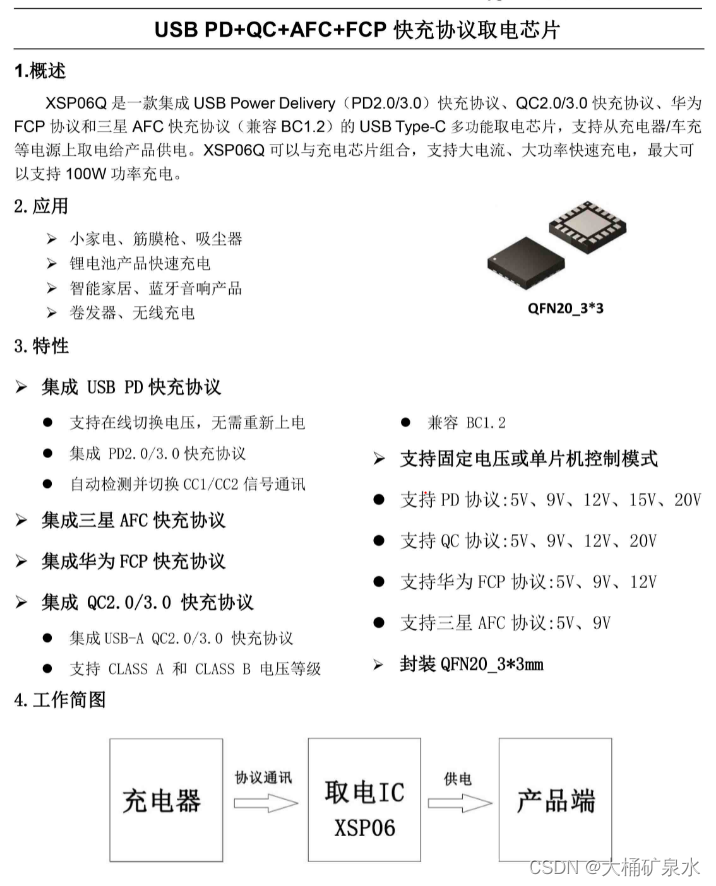

支持PD、PPS、QC、FCP、AFC协议诱骗（部分芯片可能不支持）

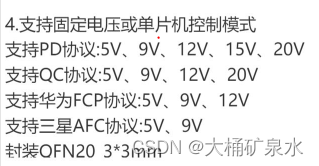

支持5V 9V 12V 15V 20V档位诱骗

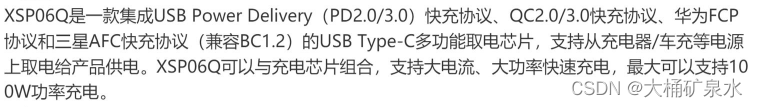

PD协议是由 USB-IF 组织制定的一种快速充电规范，全称是USB Power Delivery。一般采用USB-C接口（即Type-C），PD3.0最大功率可达100W，可以适用于各种产品，例如手机、笔记本电脑、平板等。
其余各类型协议自行百度把。PD和QC最多。

二、环境

工程师的工作环境
无任何驱动程序

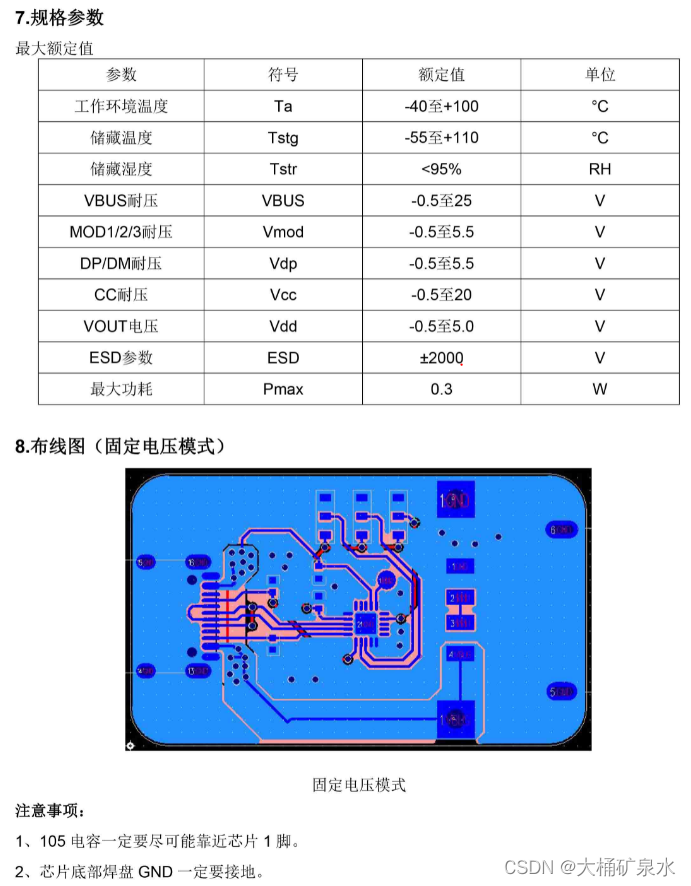

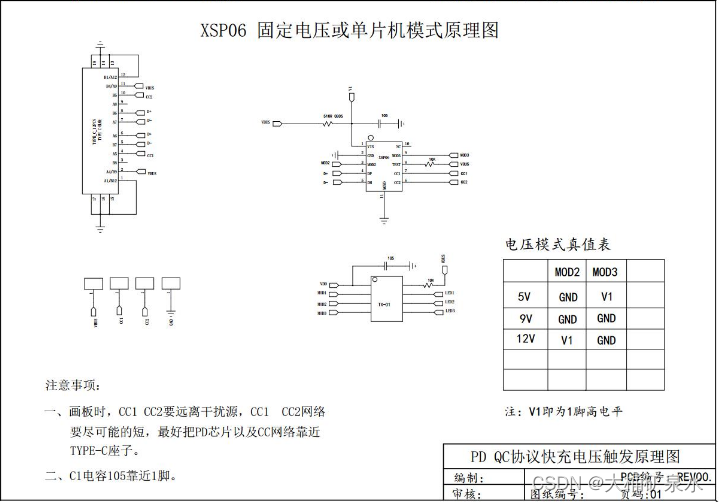

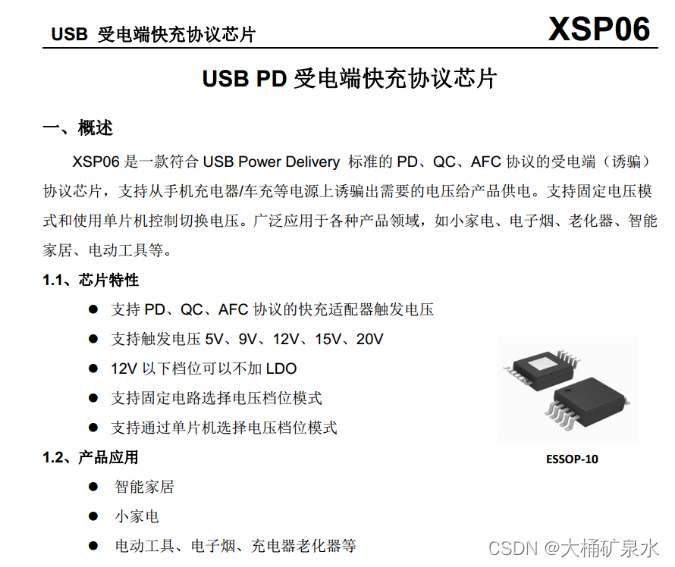

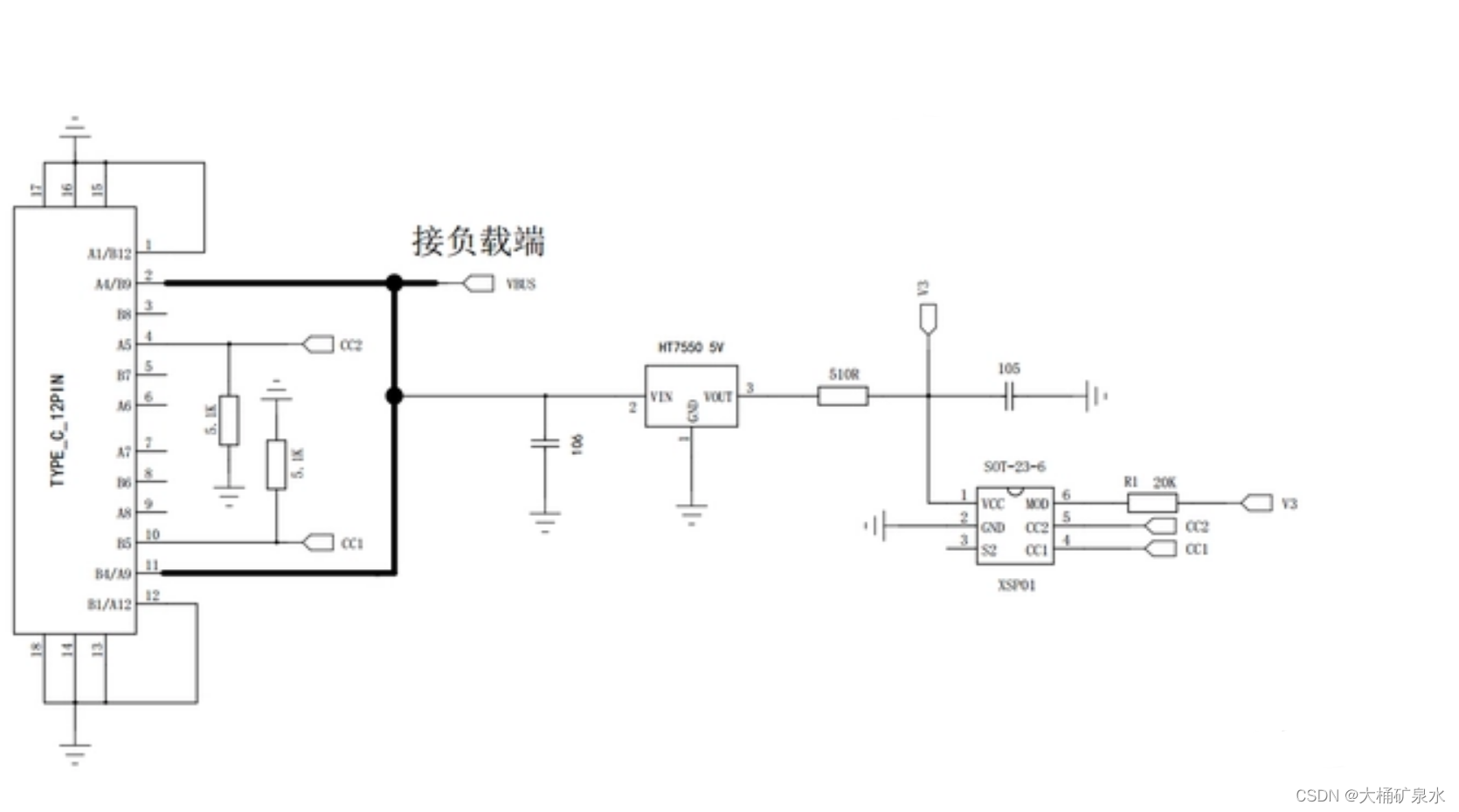

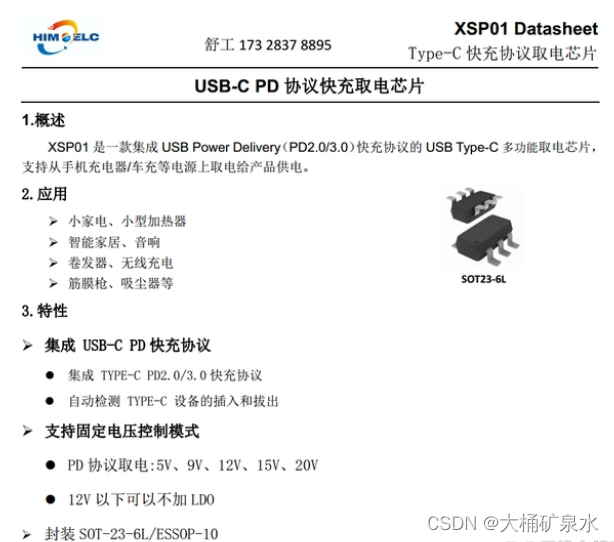

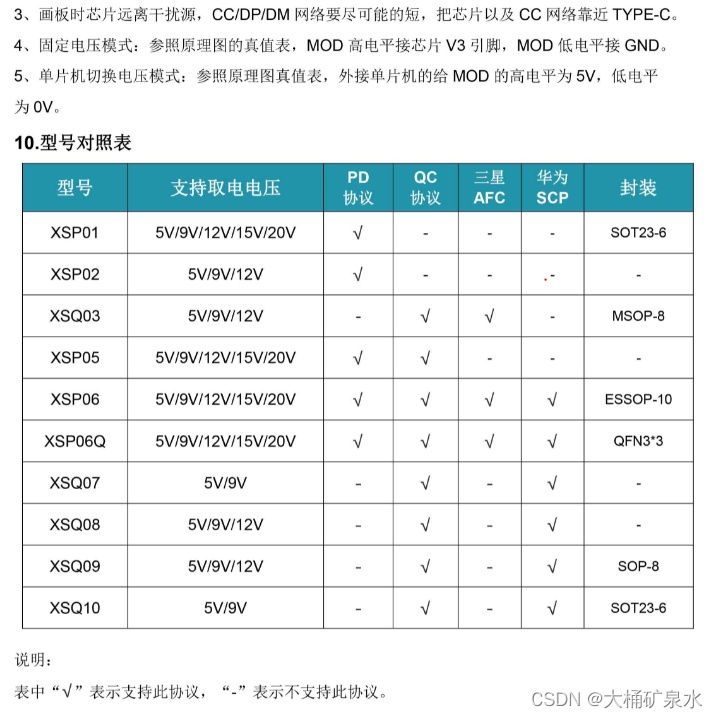

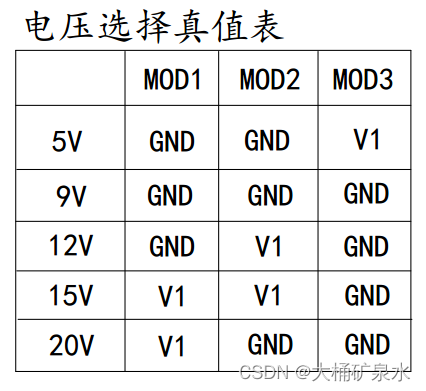

三、正文

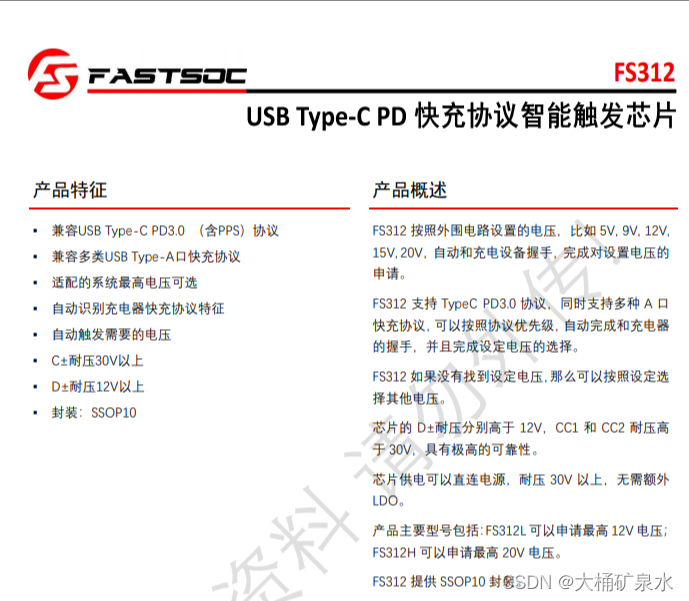

1.FS312

在这里插入图片描述模块特性：
脸皮厚，耐压足
DP 和 DM 耐压均大于 12V；
CC1 和 CC2 耐压均大于 30V；
通过旋钮开关变换需要诱骗的电压；

我的原理图如下所示
在这里插入图片描述

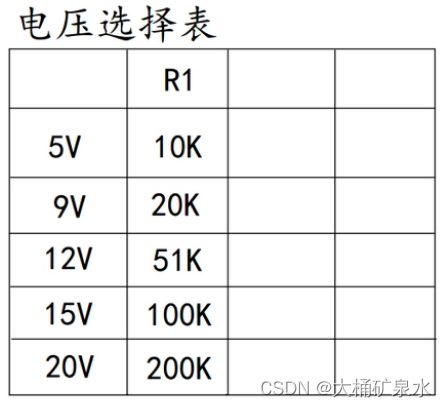

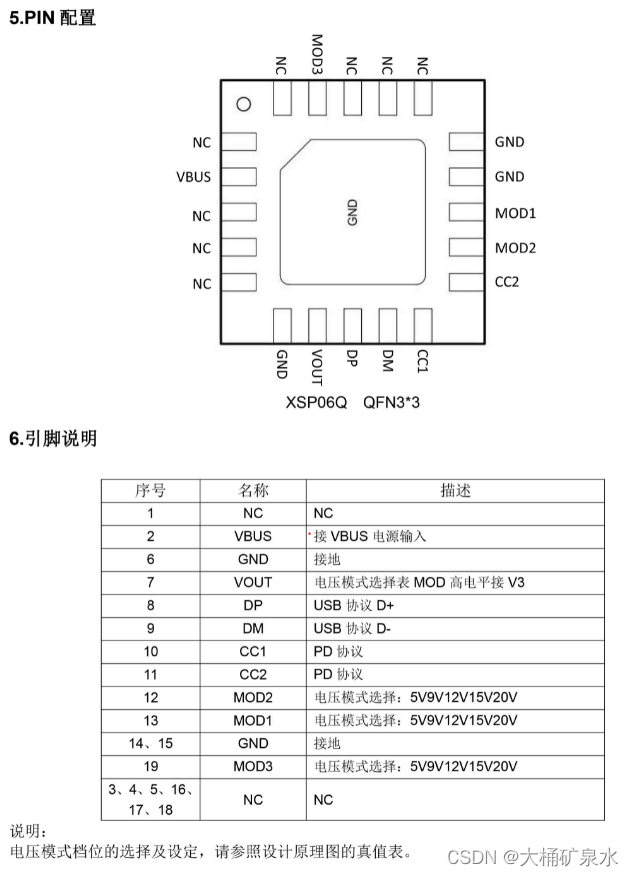

这里简单介绍一下基本部分按照芯片手册连接好后，有一个引脚7用于切换诱骗电压，通过连接不同的对地电阻，这里我是用了一个2刀4档的开关，最理想的情况下是有2刀5档的旋钮开关，但是网上有的要么太大，要么太贵，验证就没那个必要了，所以简易的换了一个RS16 2刀4档的旋钮开关，前三档用于切换常用的5V，12V和20V，最后一档在连接到2刀2档的普通拨码开关，用于切换9V和15V，这里为什么都要用2刀呢，因为我要分出来一路用于点灯提示，因为整体测试电路没有CPU介入，完全无程序化，切换到各种档位之后对应的电源与灯点亮，提示切换到不同电压档了。还有一种方式就是使用不同电压的TVS管击穿，使用同一输出，5V时击穿点亮1个灯，9V时击穿点亮2个灯，12V 3个，15V 4个，20V 5个，也可以用于提示输出电压状态，这样视乎更合理一些，能够实际验证是否真的达到了目标电压，而不是切换档位开关，只是人为的认为切换过去了，但是不知道真实电压是多少，但是我很懒，不想买各种击穿电压的管子，所以这款芯片就先用2刀4档开关这种方式，后续会考虑使用方式二方法。
