前言

（1）首先感谢李肯前辈的活动，从而申请到了RA2L1开发板的测评。
（2）本文将会简单介绍此开发的Renesas RA2L1 开发板的前期配置。需要注意的是，MDK版本要5.30 以上。MDK下载链接；
（3）相关资料：
链接：https://pan.baidu.com/s/1J5onratXDnqBu0r51nwp-Q?pwd=j6x7
提取码：j6x7

keil前期准备工作

准备RA2L1支持包

我们第一次接触芯片，想在keil中编写他的程序，首先需要在keil中配置他的pack文件。在百度网盘中有，或者也可以直接去MDK官网下载。我建议使用百度网盘，MDK因为是下载外网资料，所以网速比百度网盘还慢。

方案1--百度网盘下载

百度网盘下载链接：
链接：https://pan.baidu.com/s/1J5onratXDnqBu0r51nwp-Q?pwd=j6x7
提取码：j6x7

方案2--MDK官网下载pack

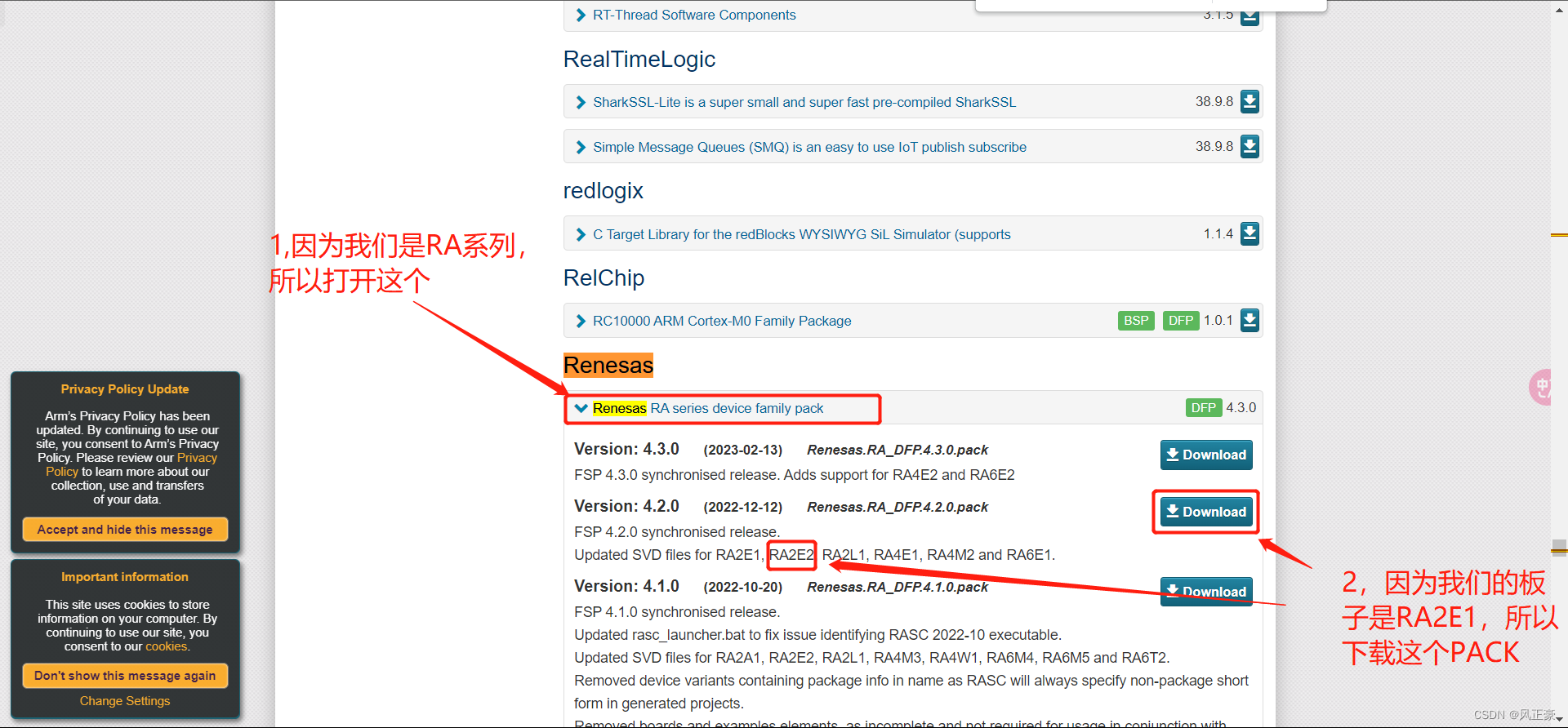

在MDKpack下载网址中，按Ctrl+F，搜索Renesas。然后按照下图下载即可。

在keil中导入pack

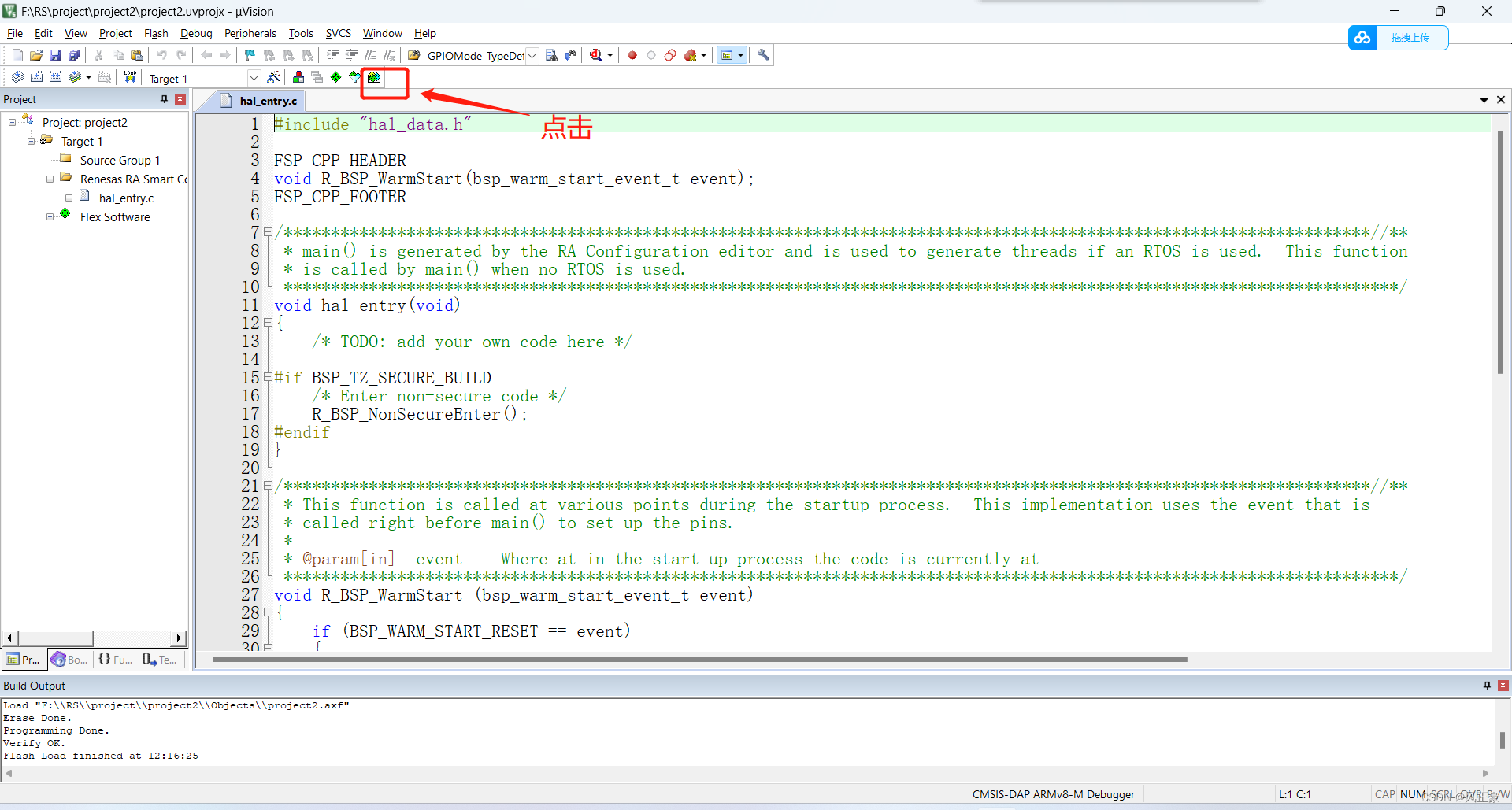

（1）打开keil（注意，任意工程都行，就算没有工程是空白的也行）。点击左上角的PACK Installer

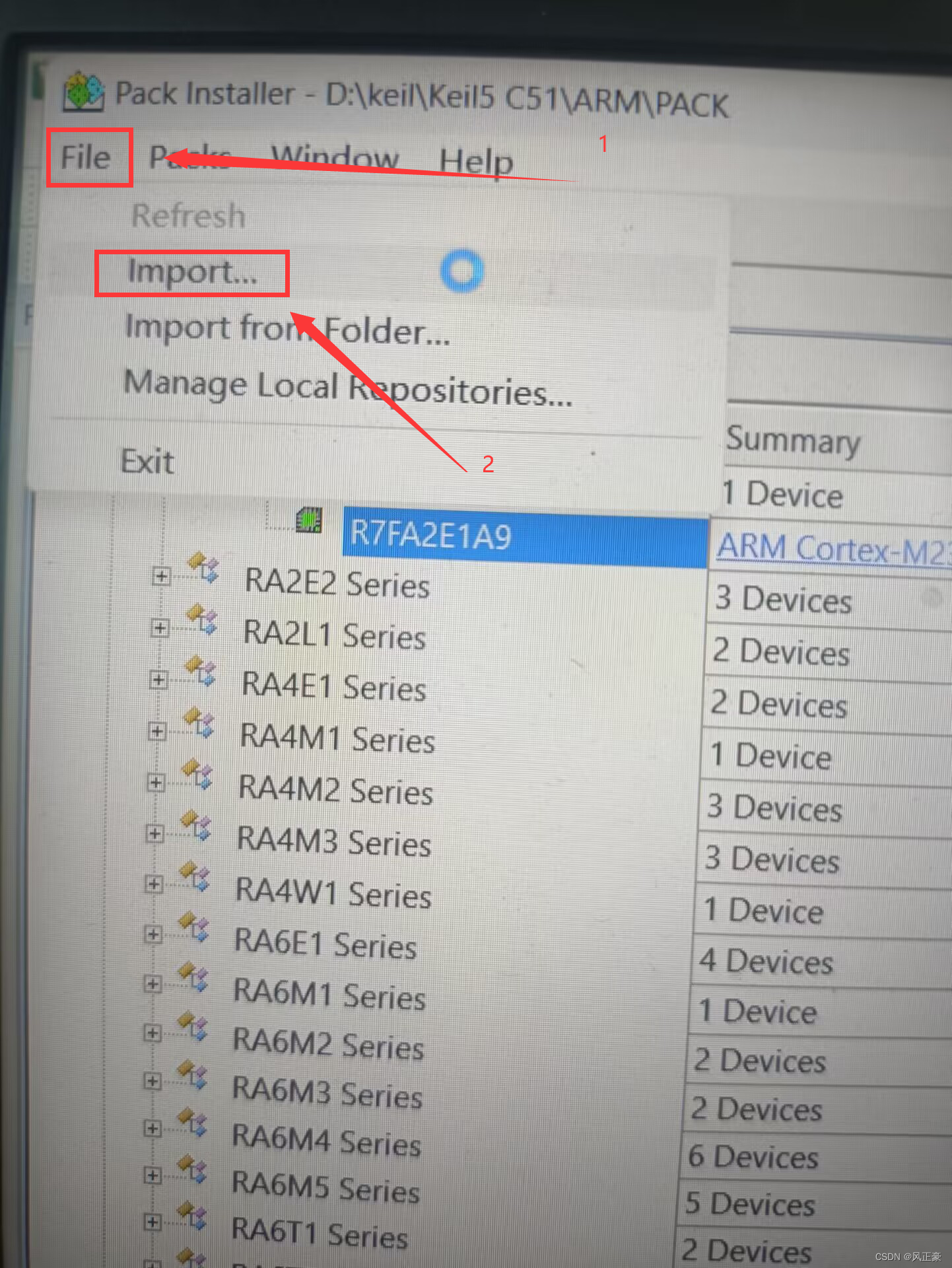

（2）进入PACK Installer之后，关闭弹窗——>点击左上角的File——>点击Import

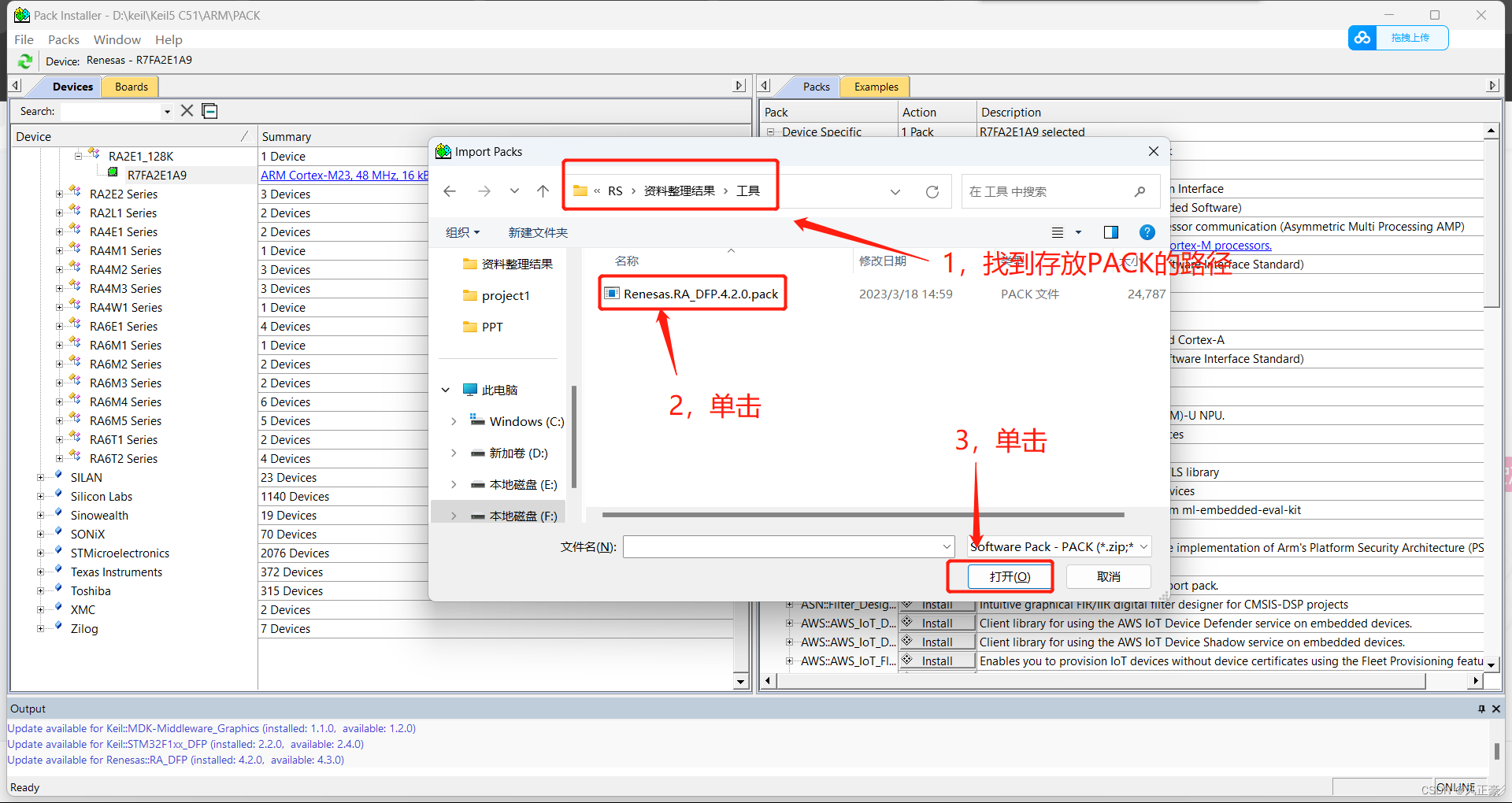

（3）找到存放PACK的路径，然后打开他即可。注意，如果是我百度网盘下载的，PACK文件在工具文件夹中。

准备RA_Smart_Configurator软件

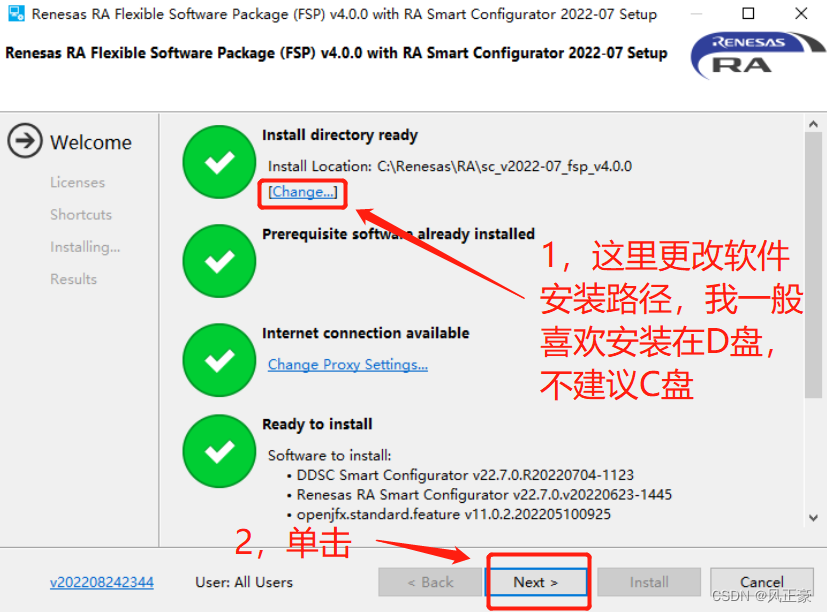

安装RA_Smart_Configurator

（1）因为瑞萨是日本品牌，所以我建议存放RA_Smart_Configurator的文件夹路径不要存在中文！

（2）因为我已经将RA_Smart_Configurator下载了，所以我懒得再下载一次了。我发现野火也有教程，所以在野火基础上进行讲解。

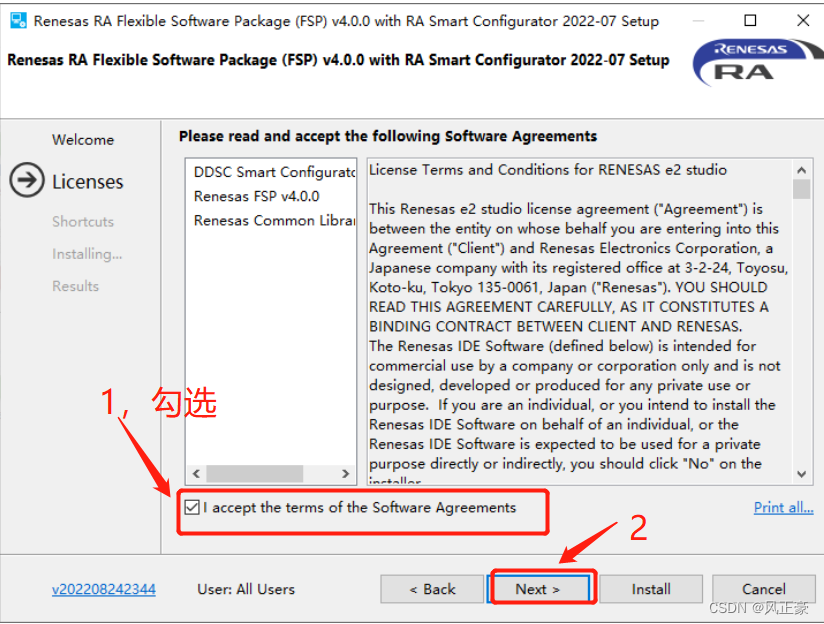

（3）勾选我同意协议即可

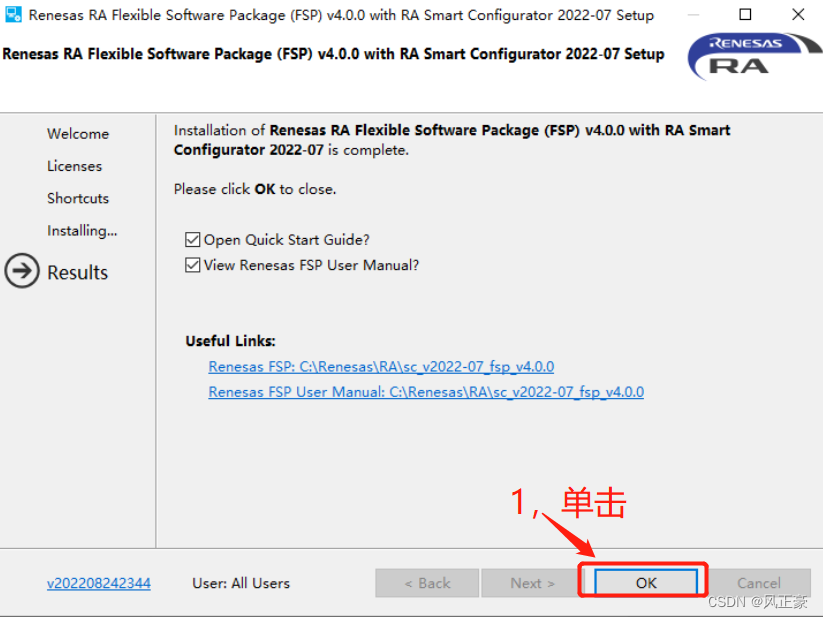

（4）等待安装完成之后，点击OK即可

创建RA_Smart_Configurator快捷键

（1）我不知道为什么安装了RA_Smart_Configurator之后，不会自己产生快捷键，比较奇怪。
（2）我们需要进入自定义安装路径下的eclipse文件夹中找到rasc.exe文件。因为我自定义安装路径是D:\RA_Smart_Configurator\soft，所以我需要在D:\RA_Smart_Configurator\soft\eclipse中找到rasc.exe文件。

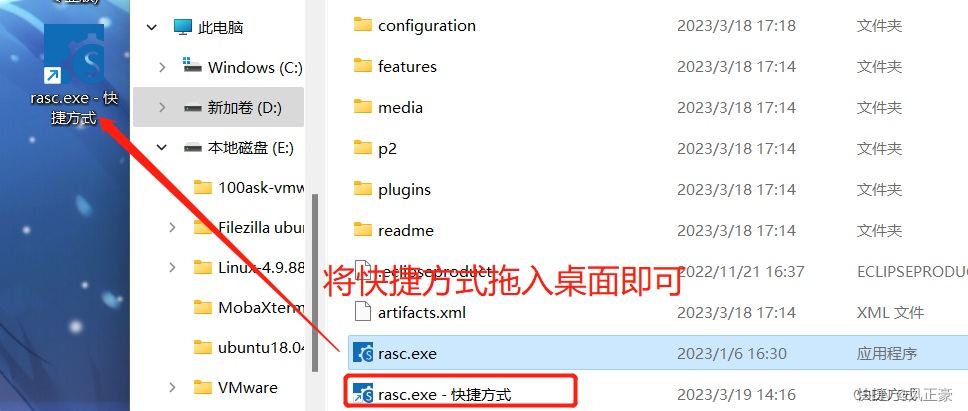

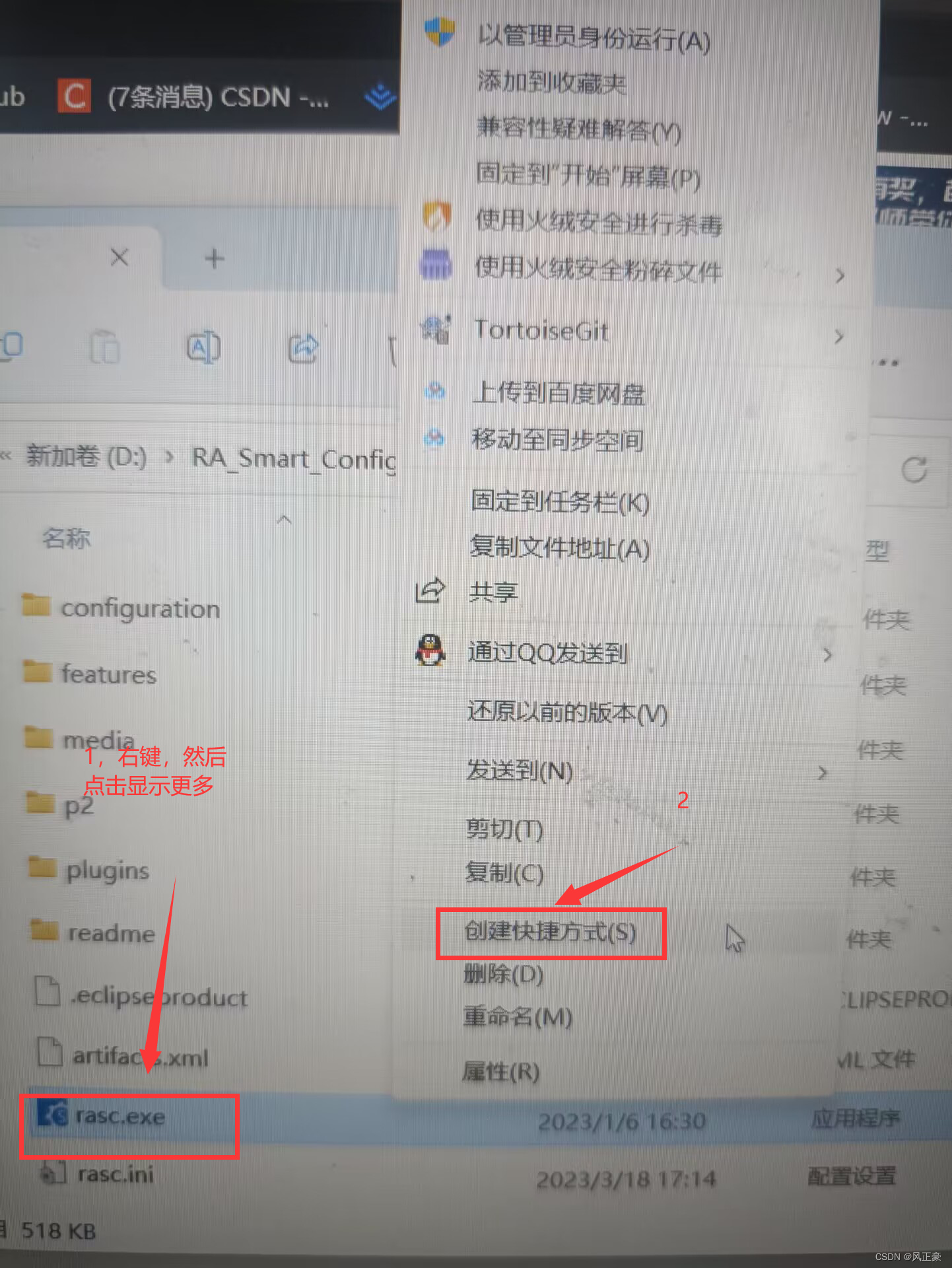

（3）右键——>显示更多——>创建快捷方式——>将快捷方式拖到桌面

将RASC集成进入keil中

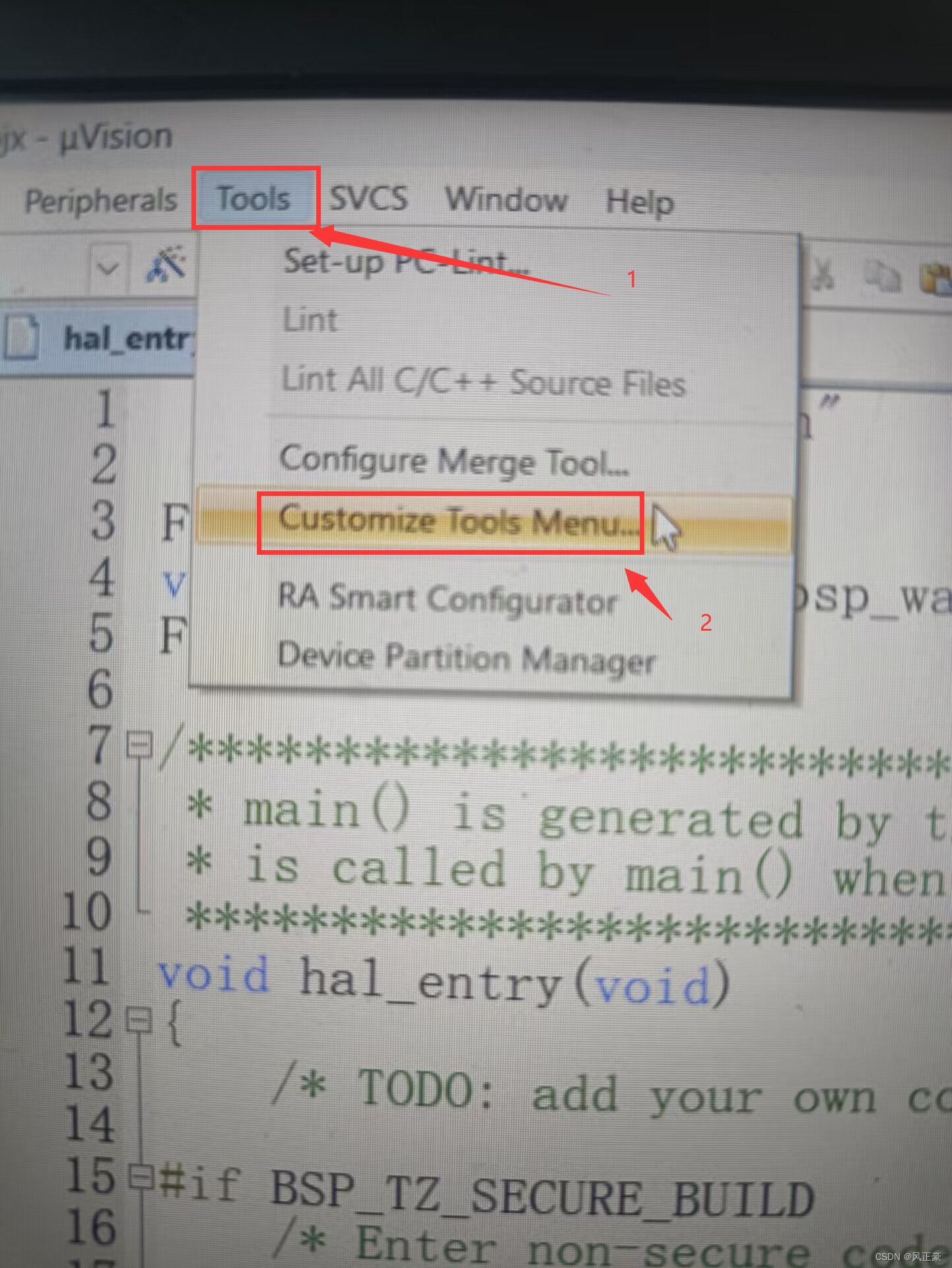

（1）打开keil——>点击右上方Tool——>Customize Tools

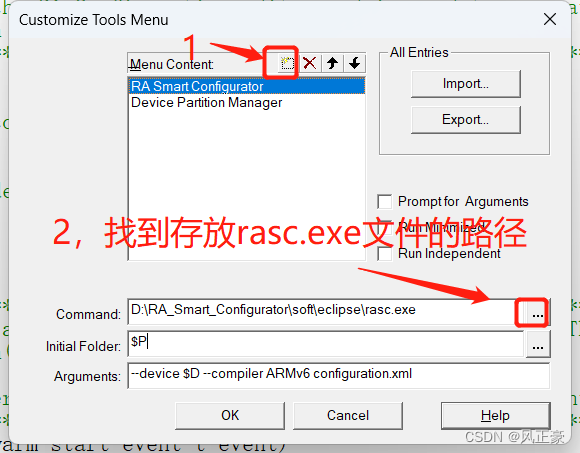

（2）点击上方的框，输入如下指令（建议直接复制，怕出问题）

//Menu Content
RA Smart Configurator
//Initial Folder
$P
//Arguments
--device $D --compiler ARMv6 configuration.xml

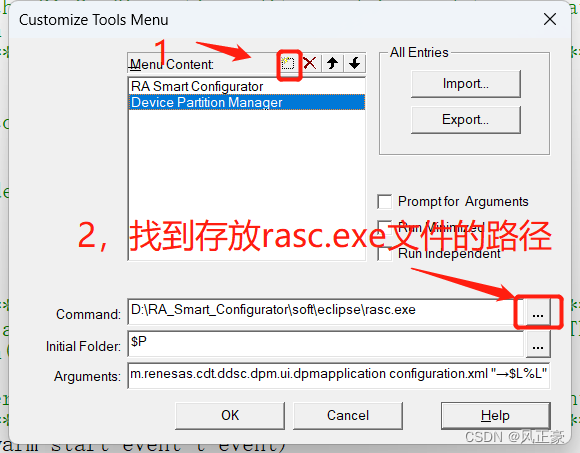

（3）同上，完成之后点击OK

//Menu Content
Device Partition Manager
//Initial Folder
$P
//Arguments
-application com.renesas.cdt.ddsc.dpm.ui.dpmapplication configuration.xml "→$L%L"

利用rasc.exe生成工程

rasc.exe工程配置

（1）双击打开rasc.exe文件

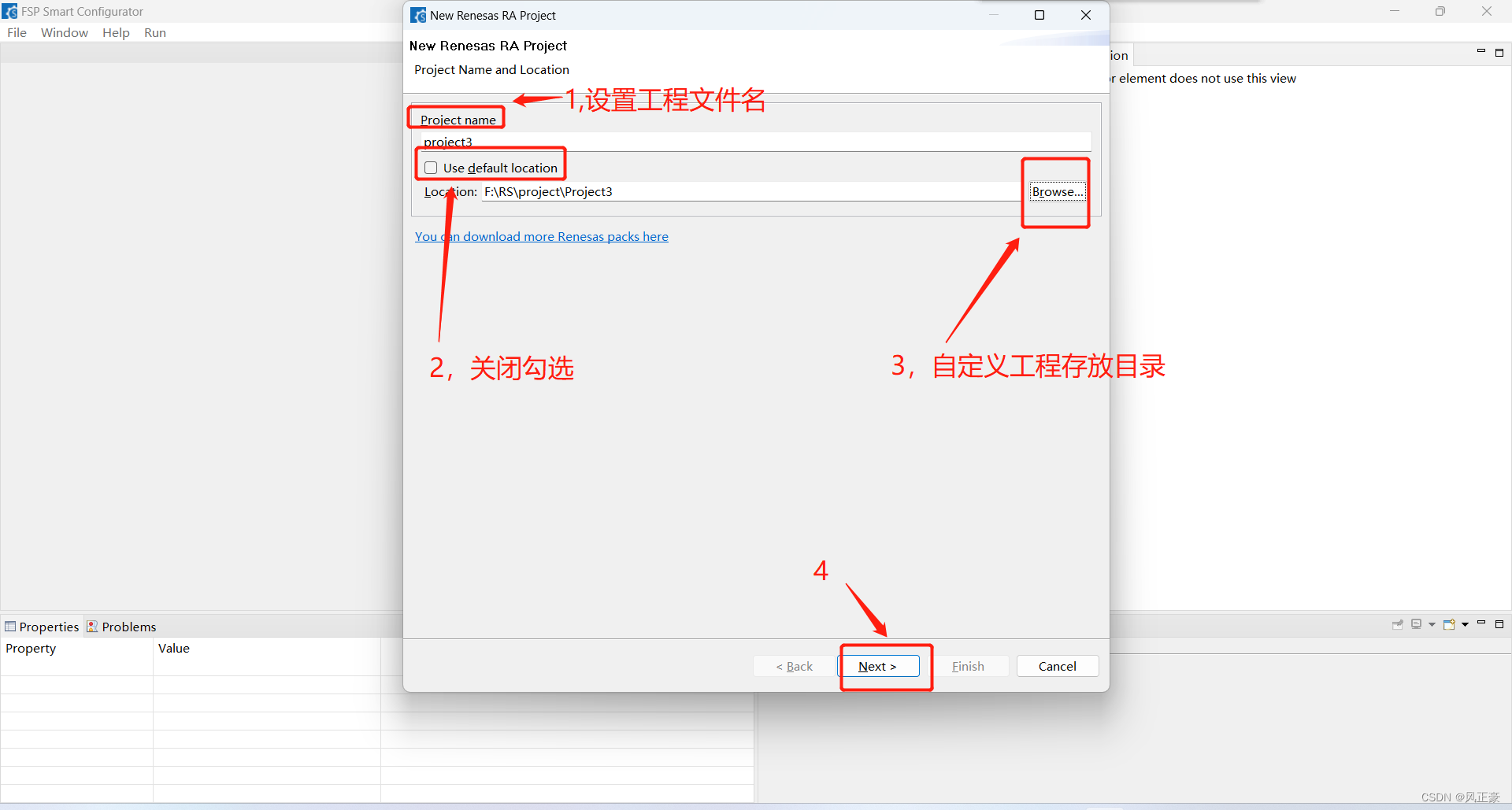

（2）rasc.exe会自动将工程存放到C盘，如果不想将工程 存放到C盘，按照如下执行。如果愿意存放在C盘，第二步和第三步不需要执行。

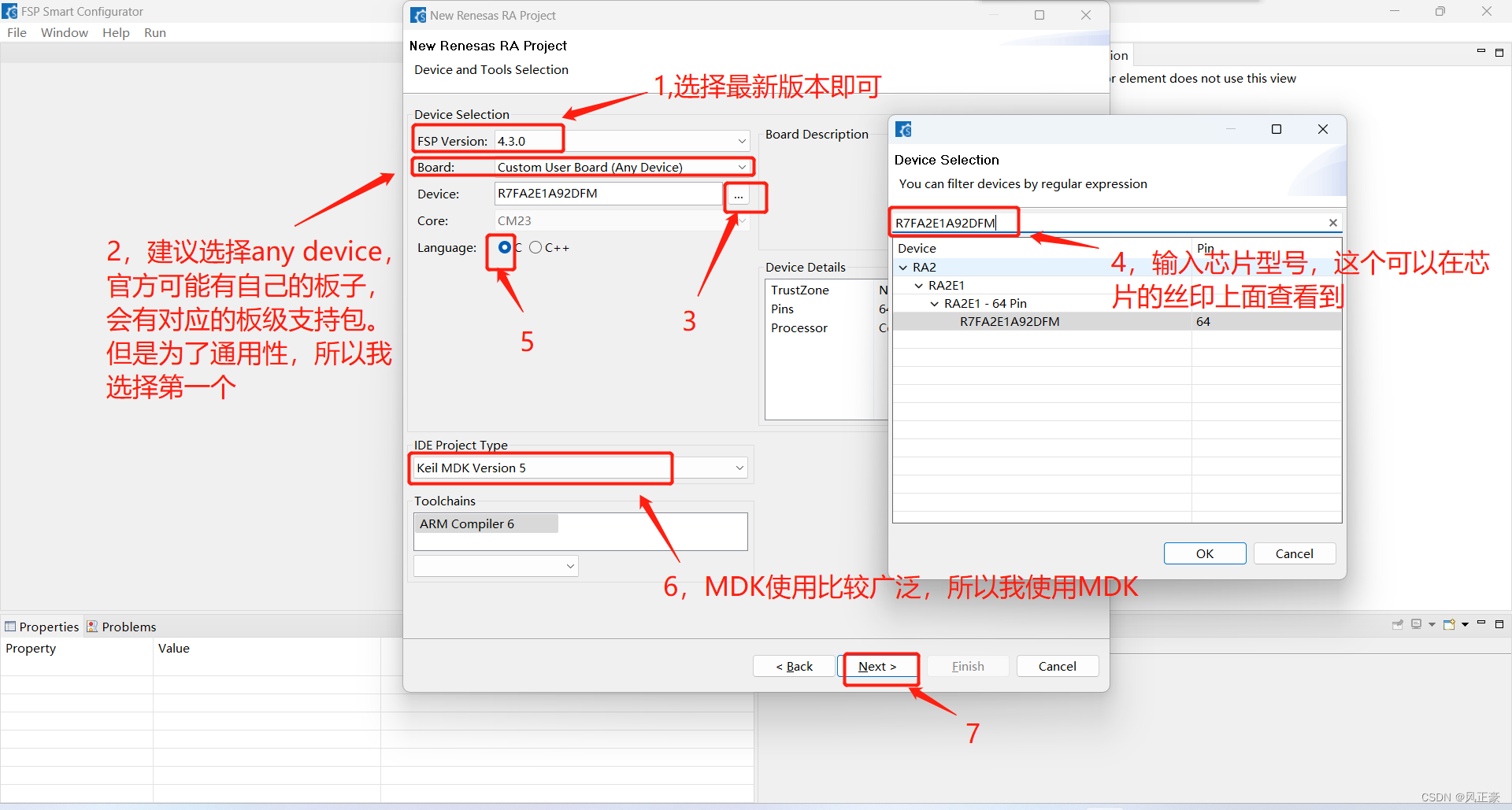

（3）设置好基本配置

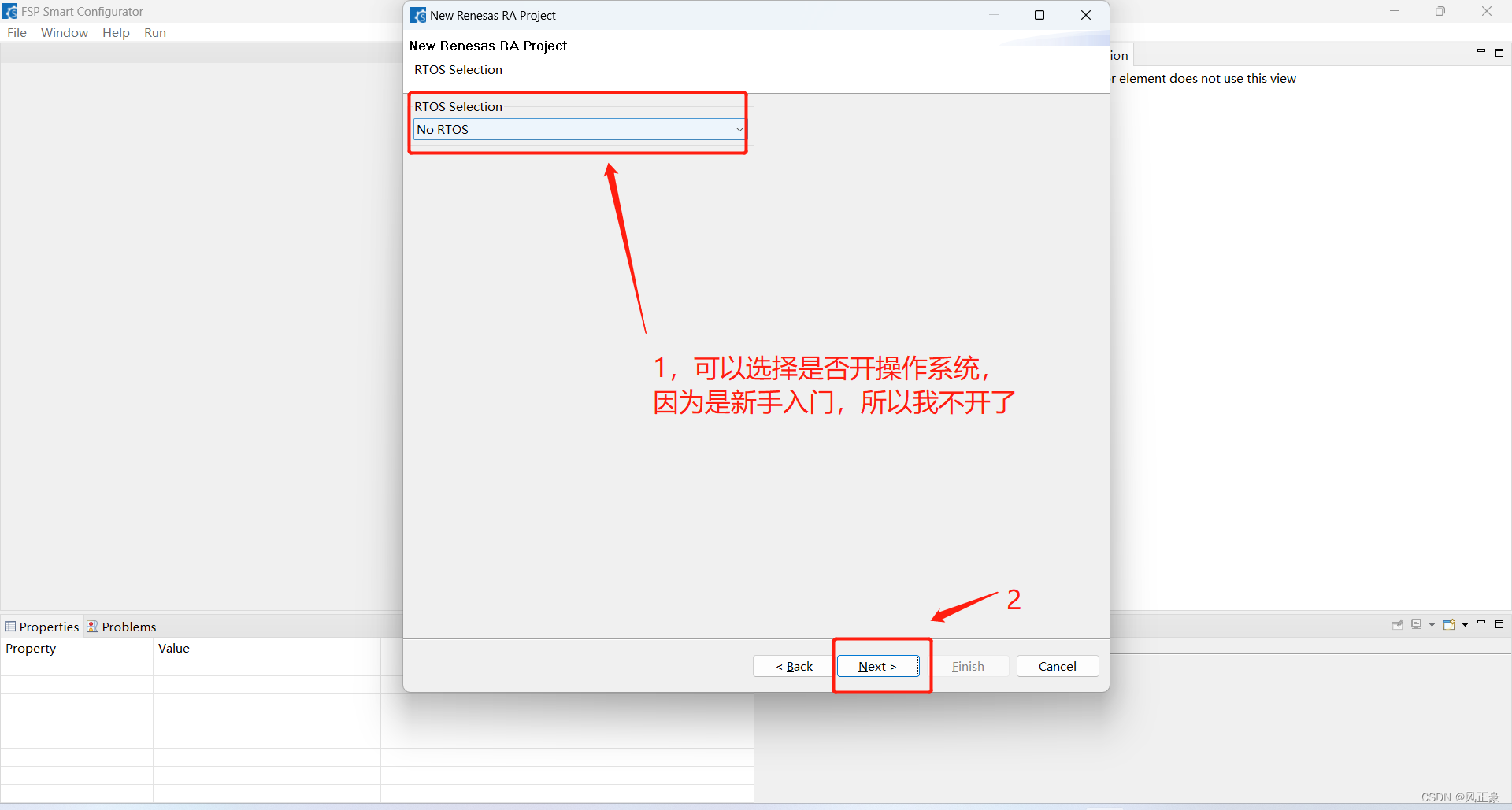

（4）选择是否开操作系统，因为是第一次接触，新手入门，所以我就不开操作系统了。

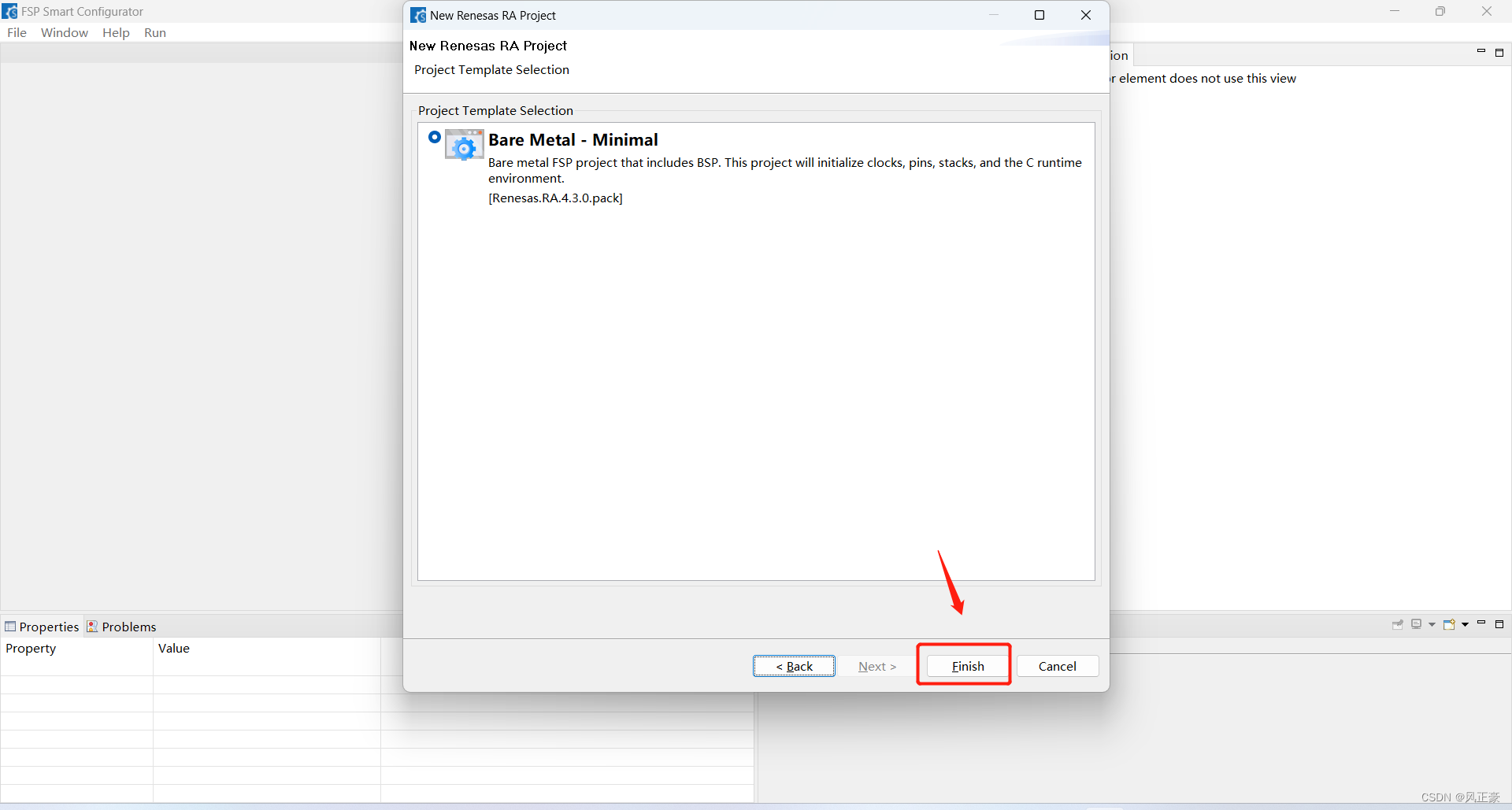

（5）点击Finsh即可

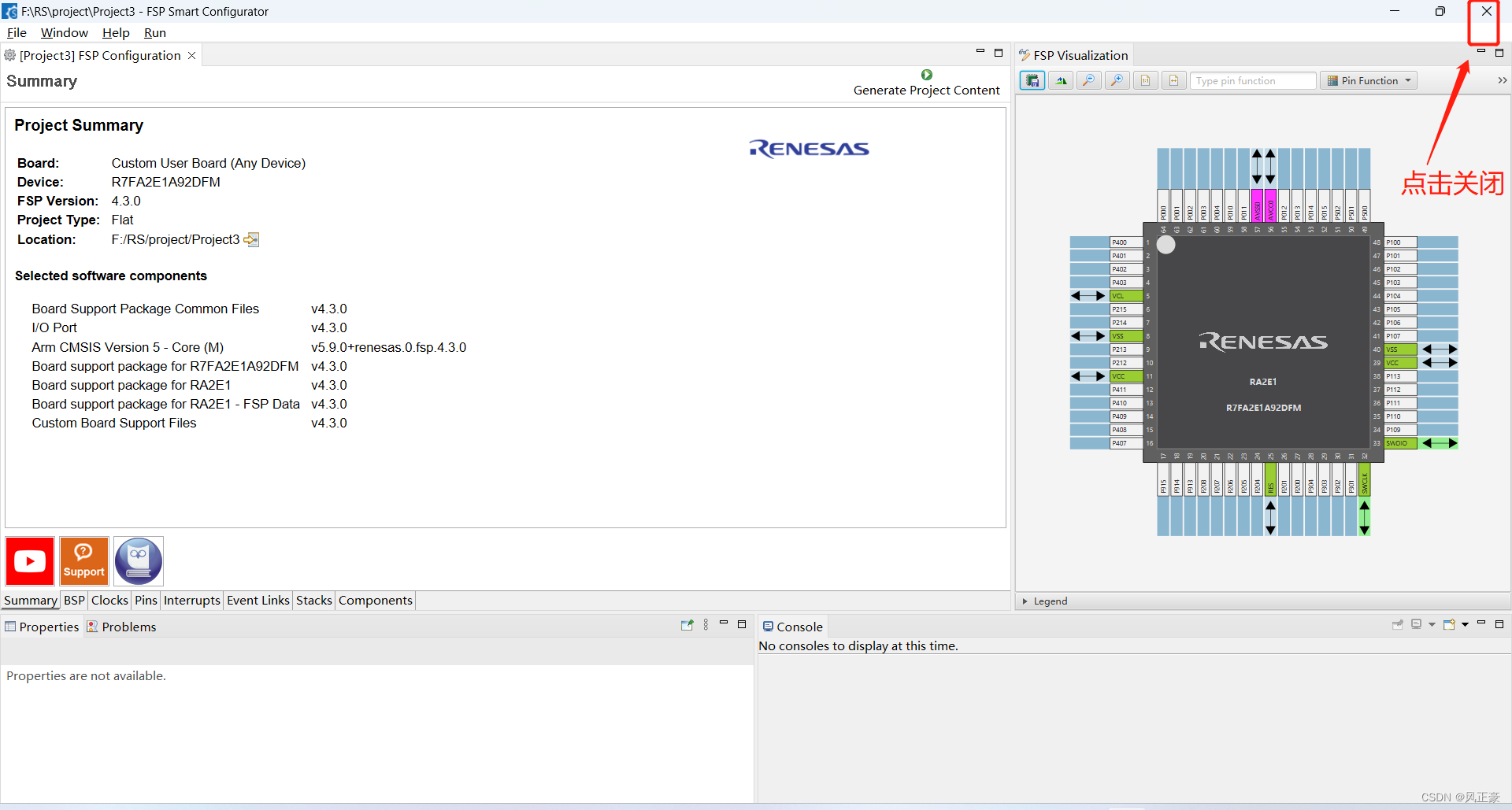

（6）配置完成出现这个界面之后，点击关闭

keil程序下载

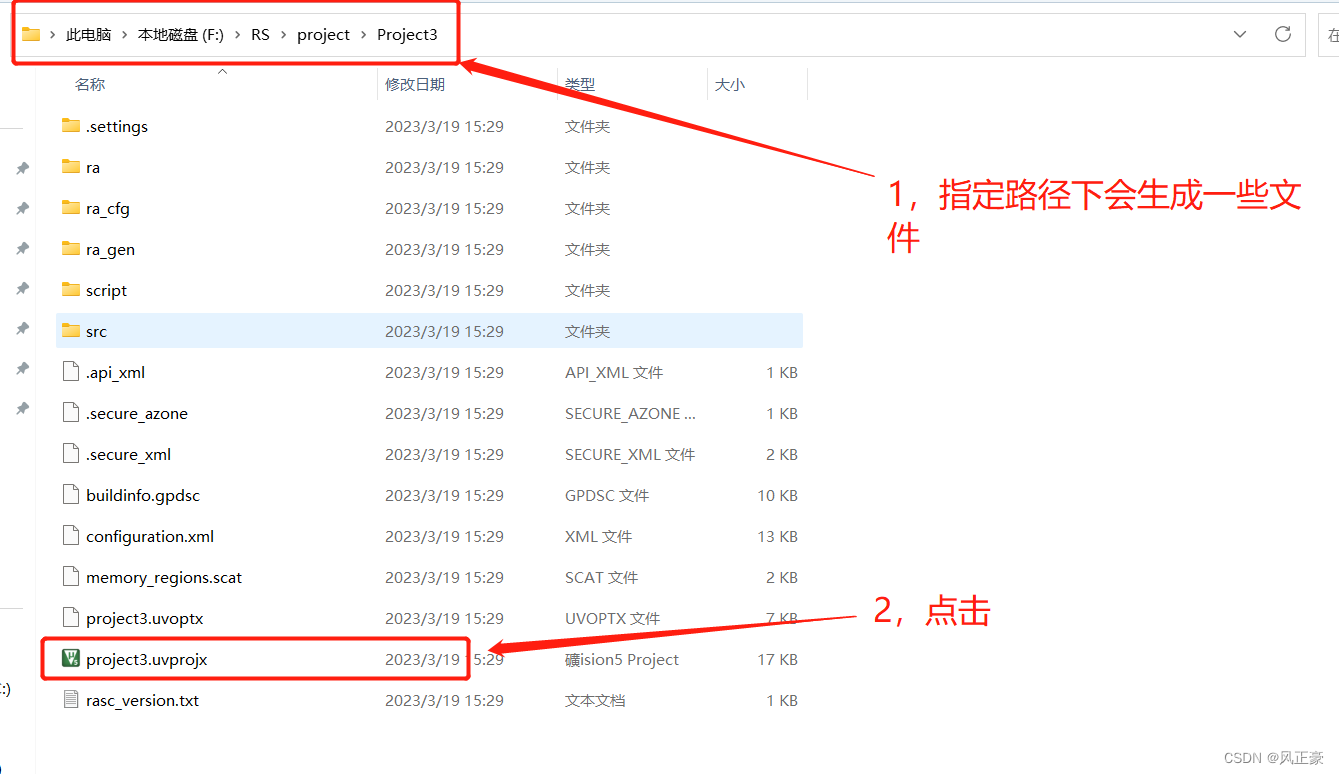

（1）在我们上面指定的工程路径下就会生成一些文件，我们打开project3.uvprojx文件。

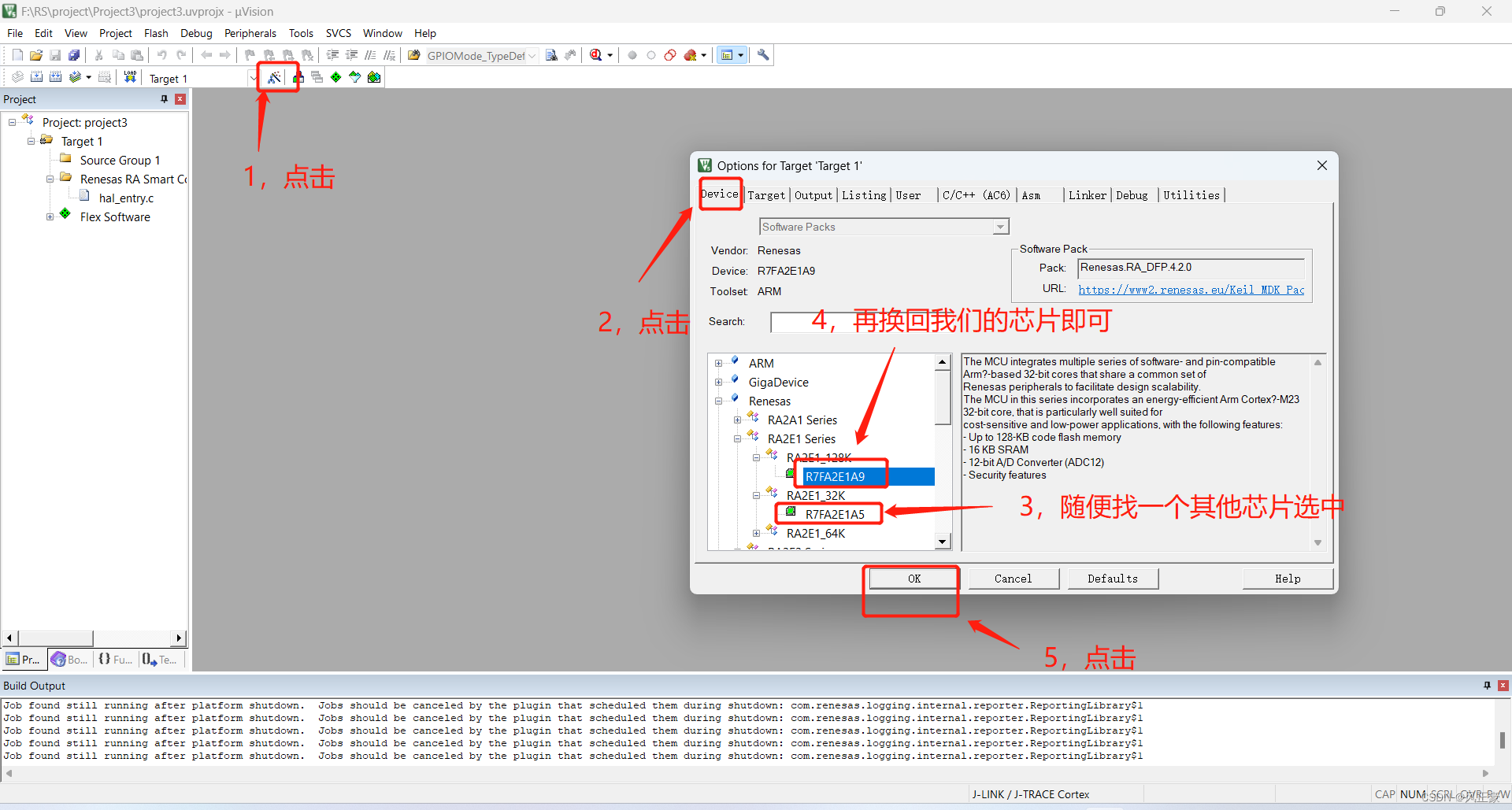

（2）因为我们下载程序需要配置很多东西，此时有一个好办法可以自动帮我们处理。我们先将芯片型号换成其他的，然后再换回来即可。

（3）仿真器配置。我是使用的野火CMSIS DAP下载器，其他型号的下载器也可以。不过需要注意固件版本是否是最新的。我之前尝试使用STlink一直下载不进去，问过大佬之后，他们说是可以用STlink的，我怀疑可能是我是使用的国产盗版STlink的原因。

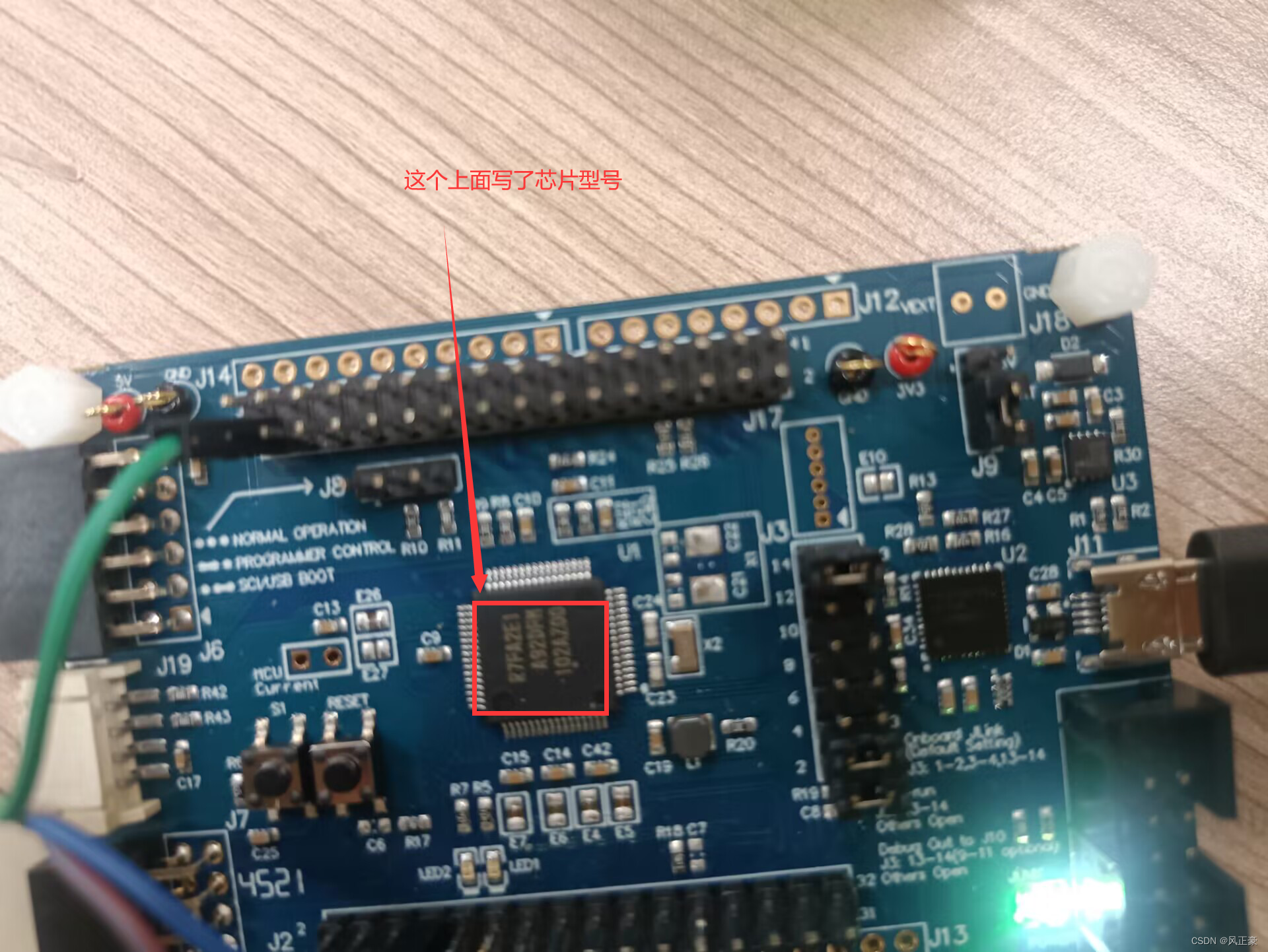

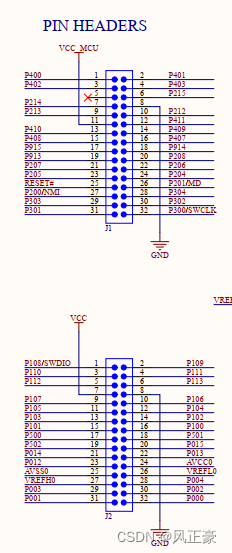

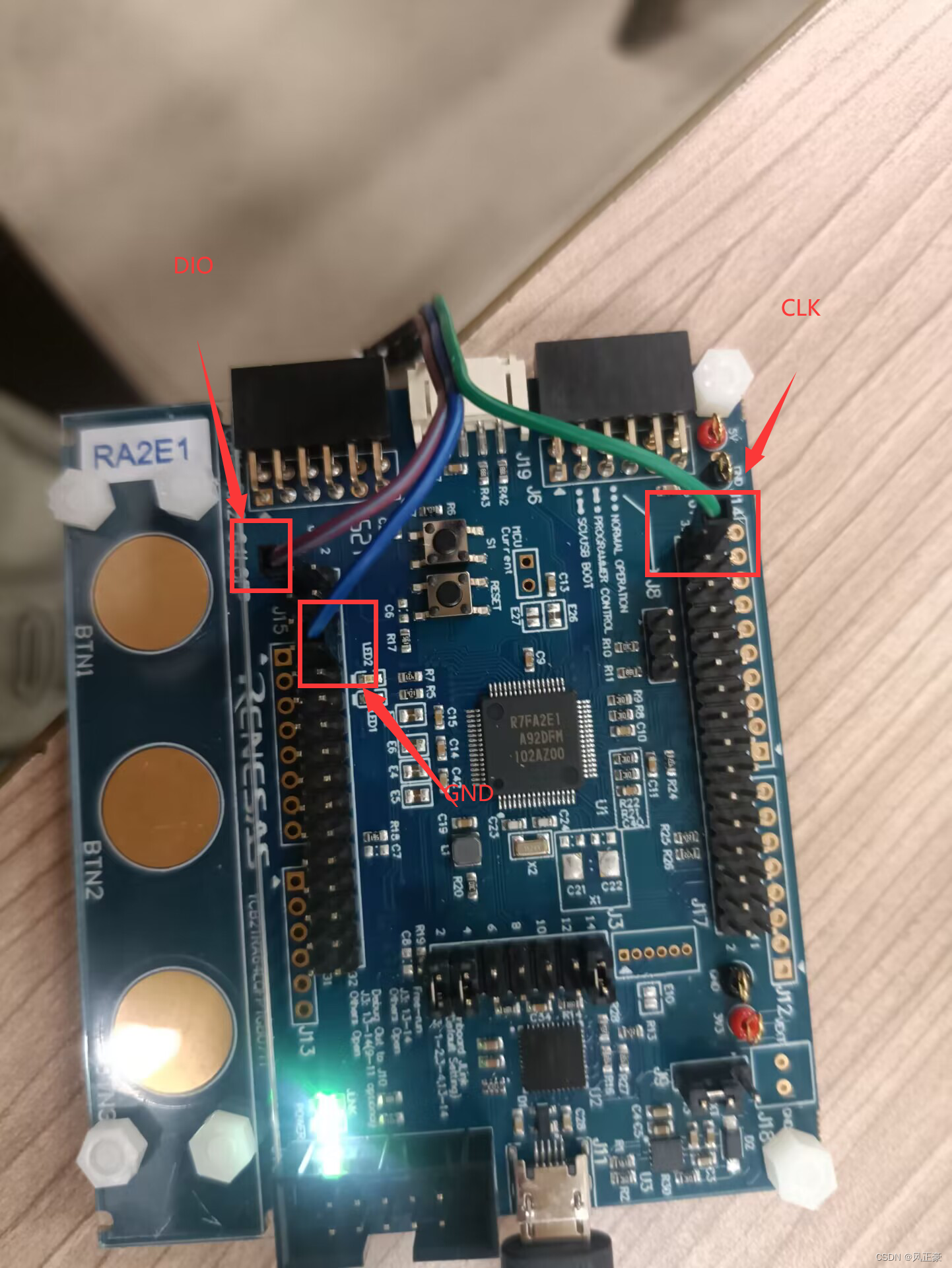

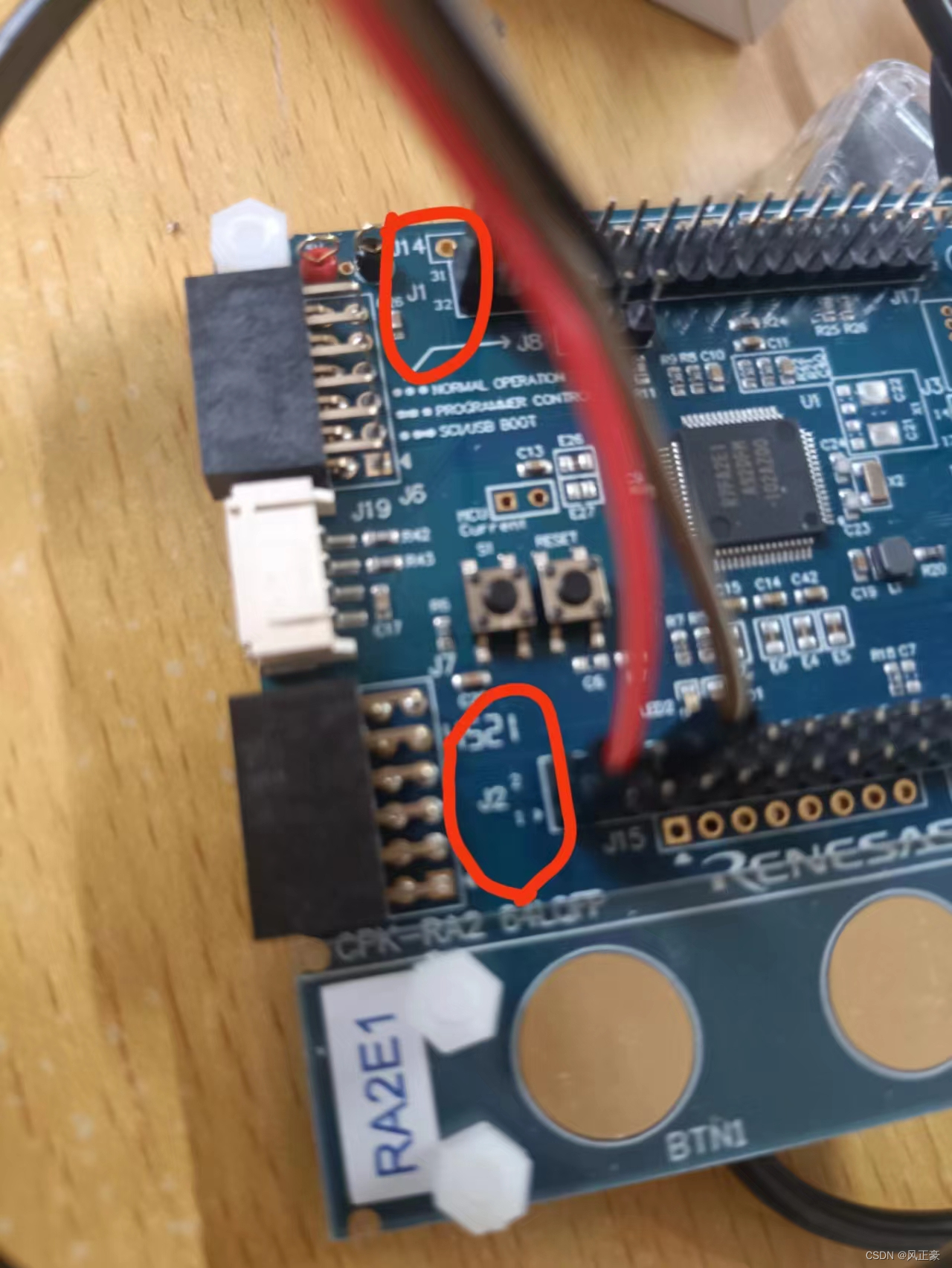

（4）接线，可以直接在我百度网盘的手册资料中找到。按Ctrl+F查找SWDIO即可（图1）。丝印层能够看到J1和J2的标记（图2）。根据原理图我们找到接线，实际接线如下（图三）。

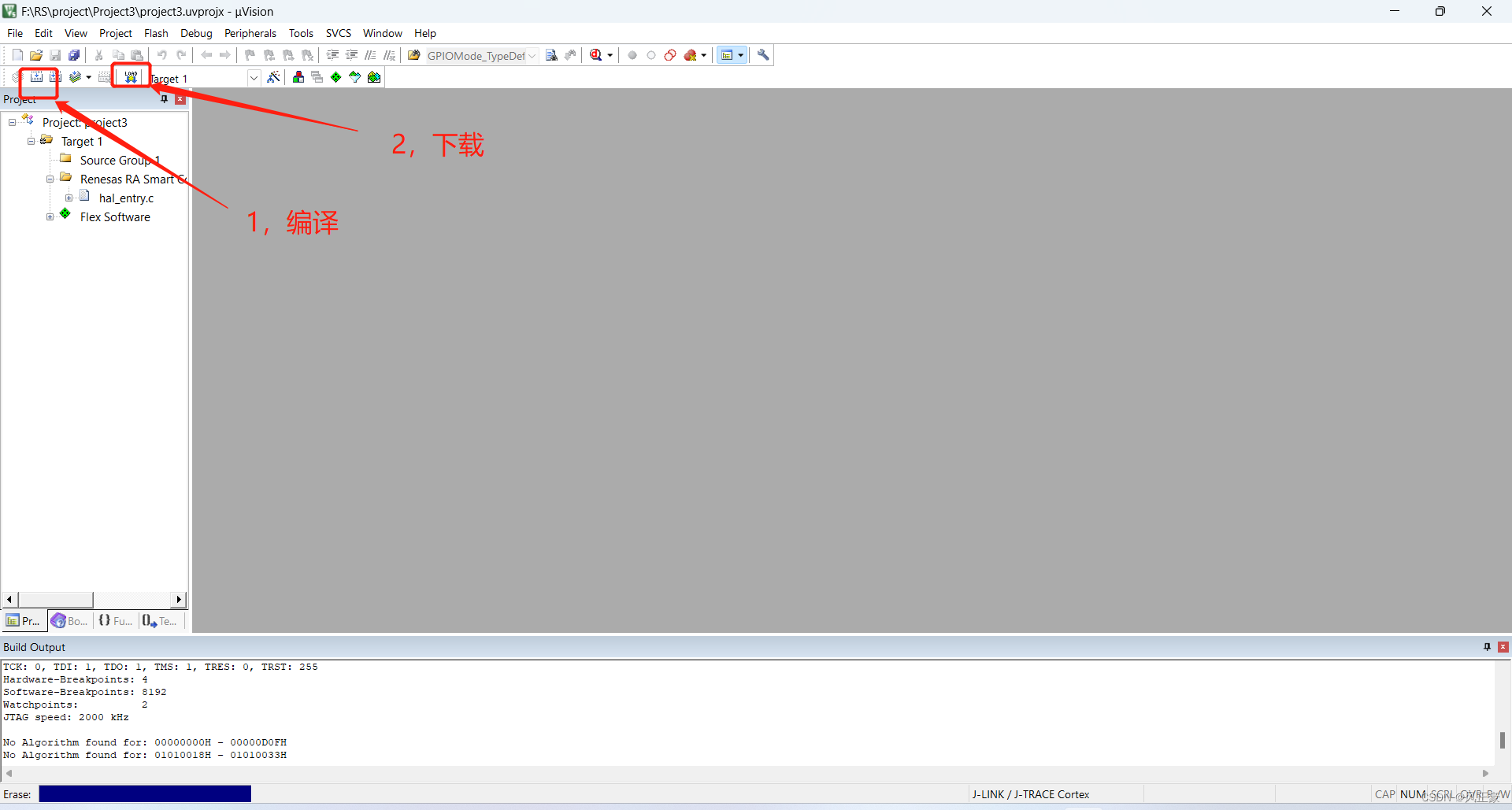

（5）编译，下载。
注意：有时候下载不成功，是因为keil自动会把前面的配置改了，所以需要重新按照上面的配置一次。
