1 画图基本指令

hold on :保持打开的命令关闭图形保持功能hold off:

title ( xx')命名

xlabel (xx’ ) x轴标注

ylabel (xx’ ) y轴标注

figure (x) 创建图窗

hidden on 将网格设为不透明

hidden off 将网格设为透明

legend (xx)加图例

grid on加网格线

subplot (2,2.4).显示第4个图形

yyaxis left 激活当前坐标区中与左侧y 轴关联的一侧yyaxis right 激活当前坐标区中与左侧 y 轴关联的一侧

plot (x,y) :描点连线，画简单的折线图

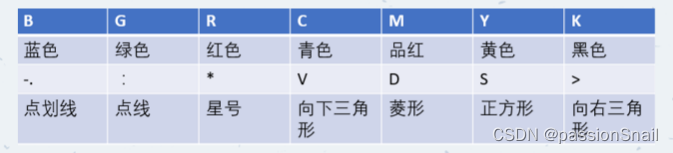

plot(x，y，'s’) : 设置点的类型

2 散点图

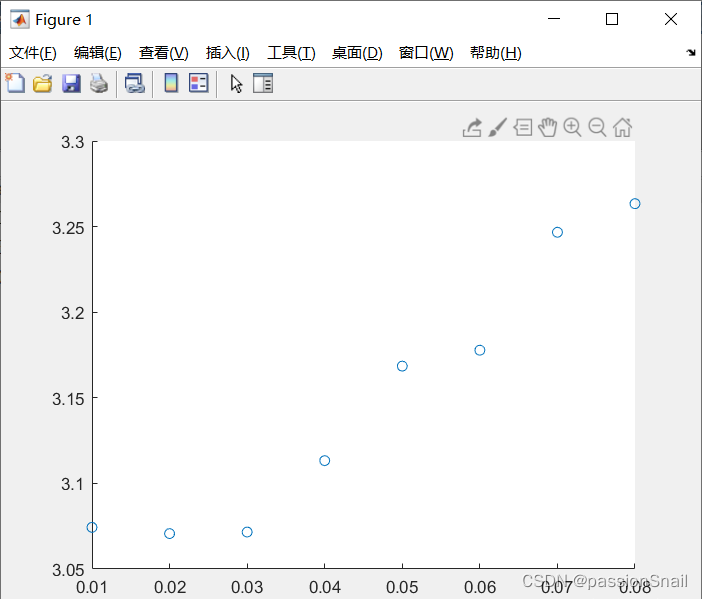

① 最基础的散点图

x = 0.01:0.01:0.08;
y = [3.0743,3.0707,3.0716,3.1133,3.1685,3.1778,3.2467,3.2634];
scatter(x, y);

② 函数专用散点图

x = linspace(-2, 2, 100);
y = x .^ 3;
scatter(x, y);

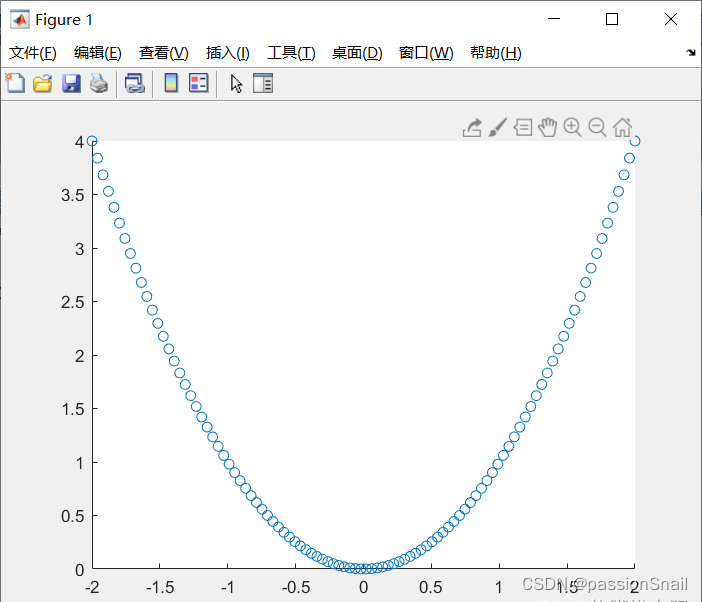

③ 设置圆圈大小的散点图

x = linspace(-2, 2, 100);
y = x .^ 2;
sz = linspace(1, 100, 100);
scatter(x, y, sz);

3 折线图

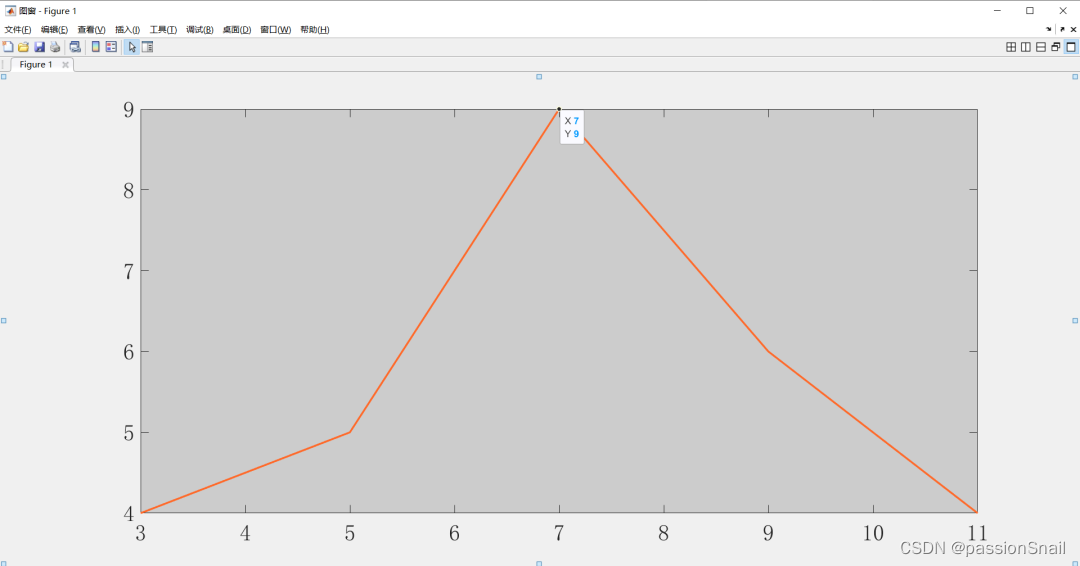

① 一条线

x = 3:2:11;
y=[4,5,9,6,4];
plot(x, y);

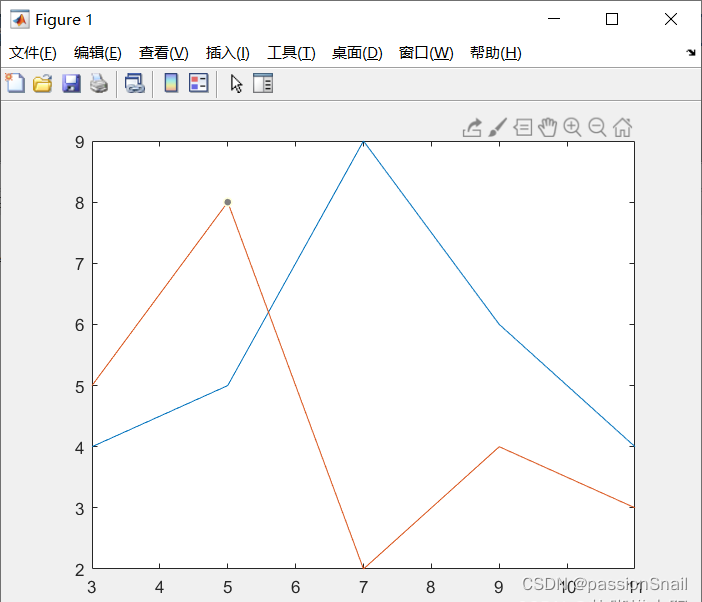

② 多条线

x = 3:2:11;
y=[4,5,9,6,4;5,8,2,4,3];
plot(x, y);

4 柱状图

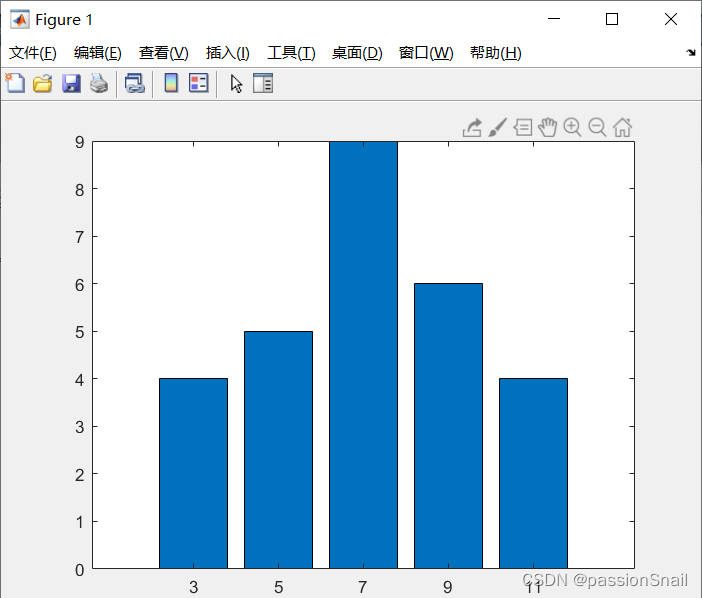

① 最基础的柱形图

x = 3:2:11;
y=[4,5,9,6,4];
bar(x, y);

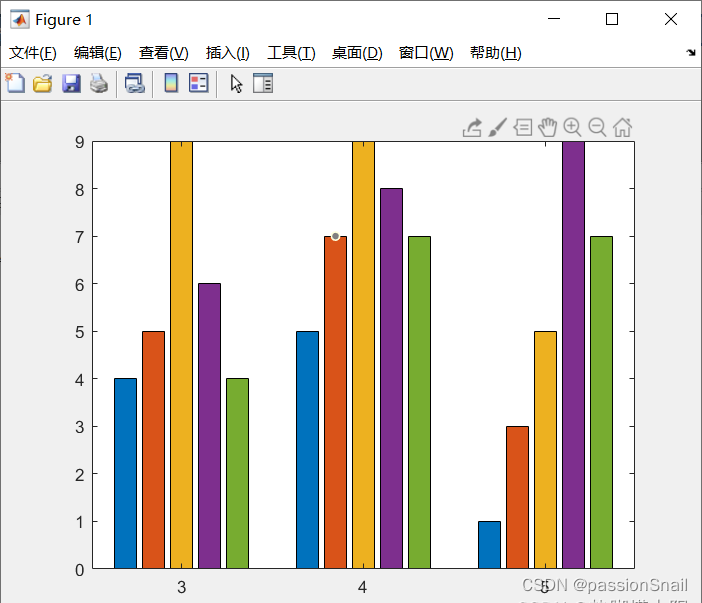

② 多变量的柱形图

x=3:5;
y=[4,5,9,6,4;5,7,9,8,7;1,3,5,9,7];
bar(x,y);

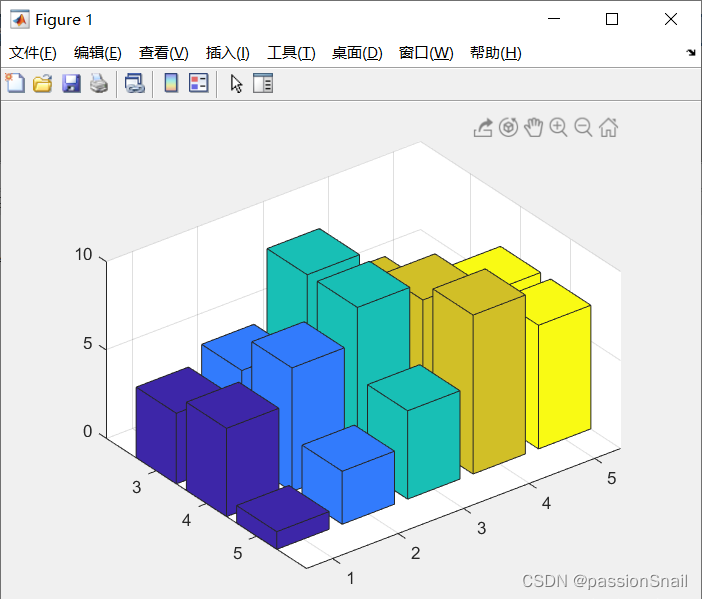

③ 三维的柱形图

只需要把bar换成bar3即可

x=3:5;
y=[4,5,9,6,4;5,7,9,8,7;1,3,5,9,7];
bar3(x,y);

④ 堆叠型柱形图

y=[4,5,9,6,4;5,7,9,8,7;1,3,5,9,7];
bar(y,'stacked');

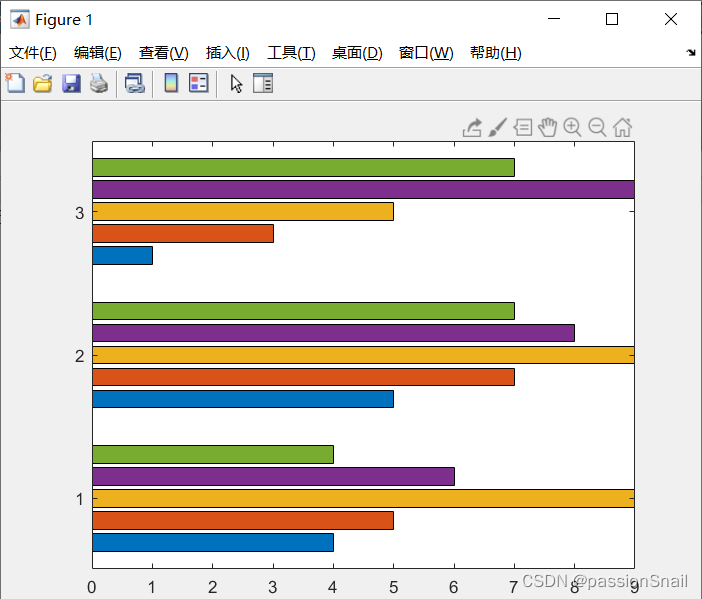

⑤ 水平柱形图

只需要把bar改成barh即可：

y=[4,5,9,6,4;5,7,9,8,7;1,3,5,9,7];
barh(y);

火柴棍图

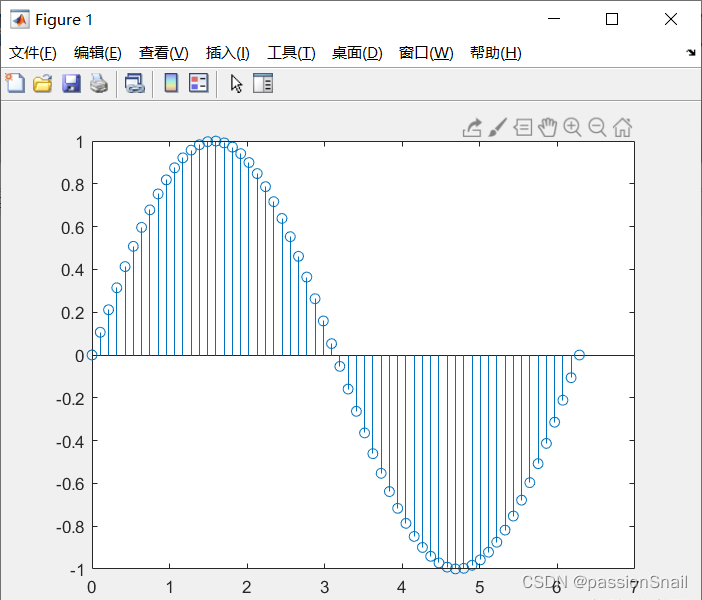

① 案例1

clc;clear;
x =linspace(0,2*pi,60);
y = sin(x);
stem(x,y)

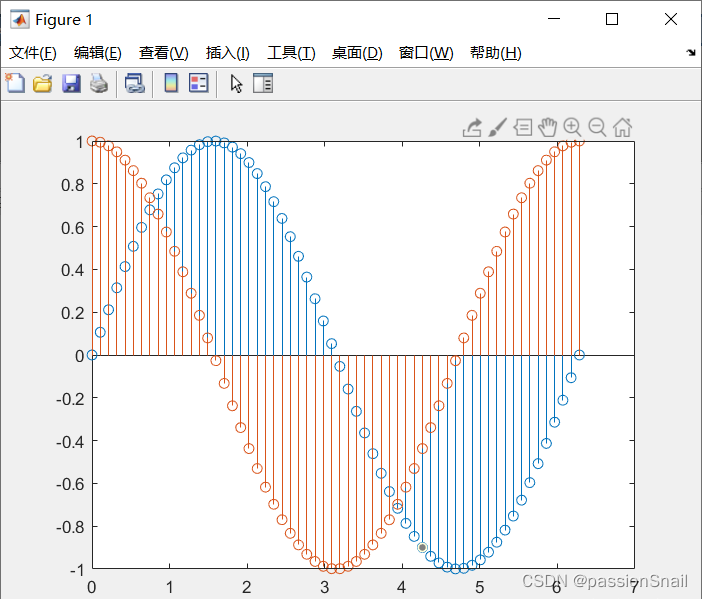

② 案例2

clc;clear;
x =linspace(0,2*pi,60);
y1 = sin(x);
y2 = cos(x);
stem(x,y1);
hold on
stem(x,y2);

饼状图

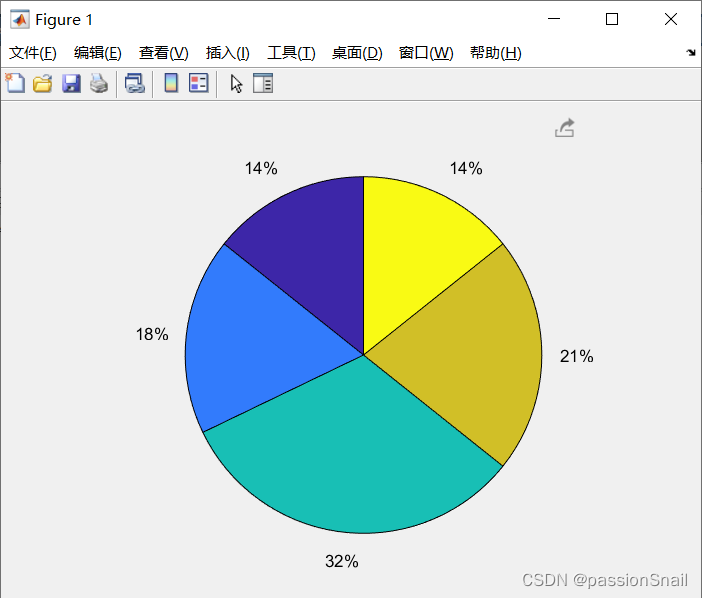

① 基本饼状图

y=[4,5,9,6,4];
pie(y);

② 三维饼状图

把pie该为pie3即可

y=[4,5,9,6,4];
pie3(y);

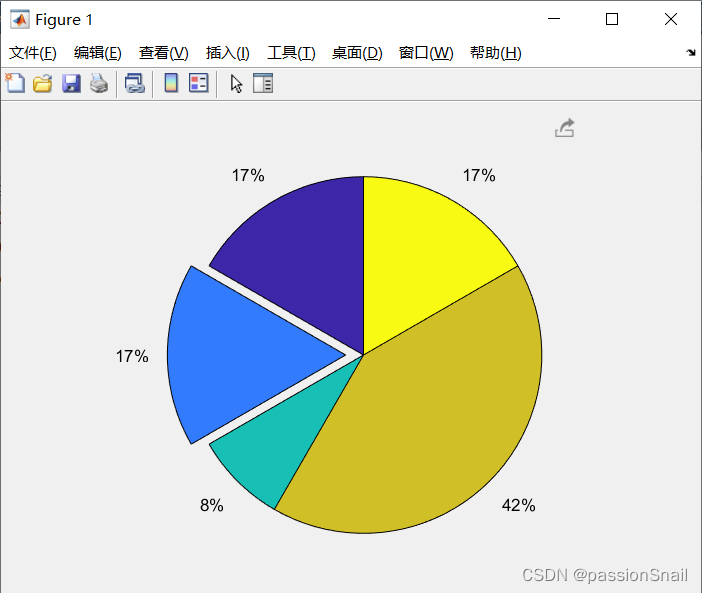

③ 突出某一扇形的饼状图

X=[2,2,1,5,2];
explode = [0 1 0 0 0];
pie(X,explode);
