ZYNQ硬件调试-------day2

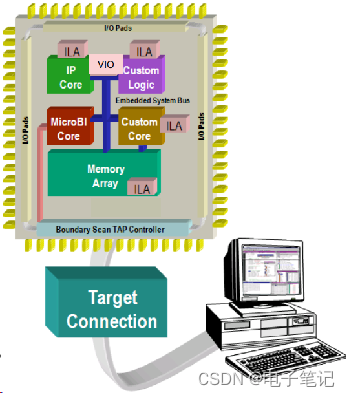

1.ILA（Integrated Logic Analyzer ）
监控逻辑内部信号和端口信号;可以理解为输出。可单独使用
2.VIO（Virtual Input/Output ）
实时监控和驱动逻辑内部信号和端口信号，可以理解为触发输入。不可单独使用

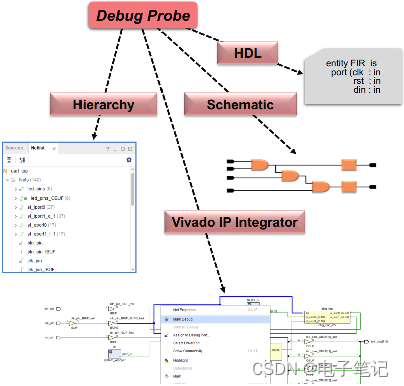

3.添加ILA核的几种方法

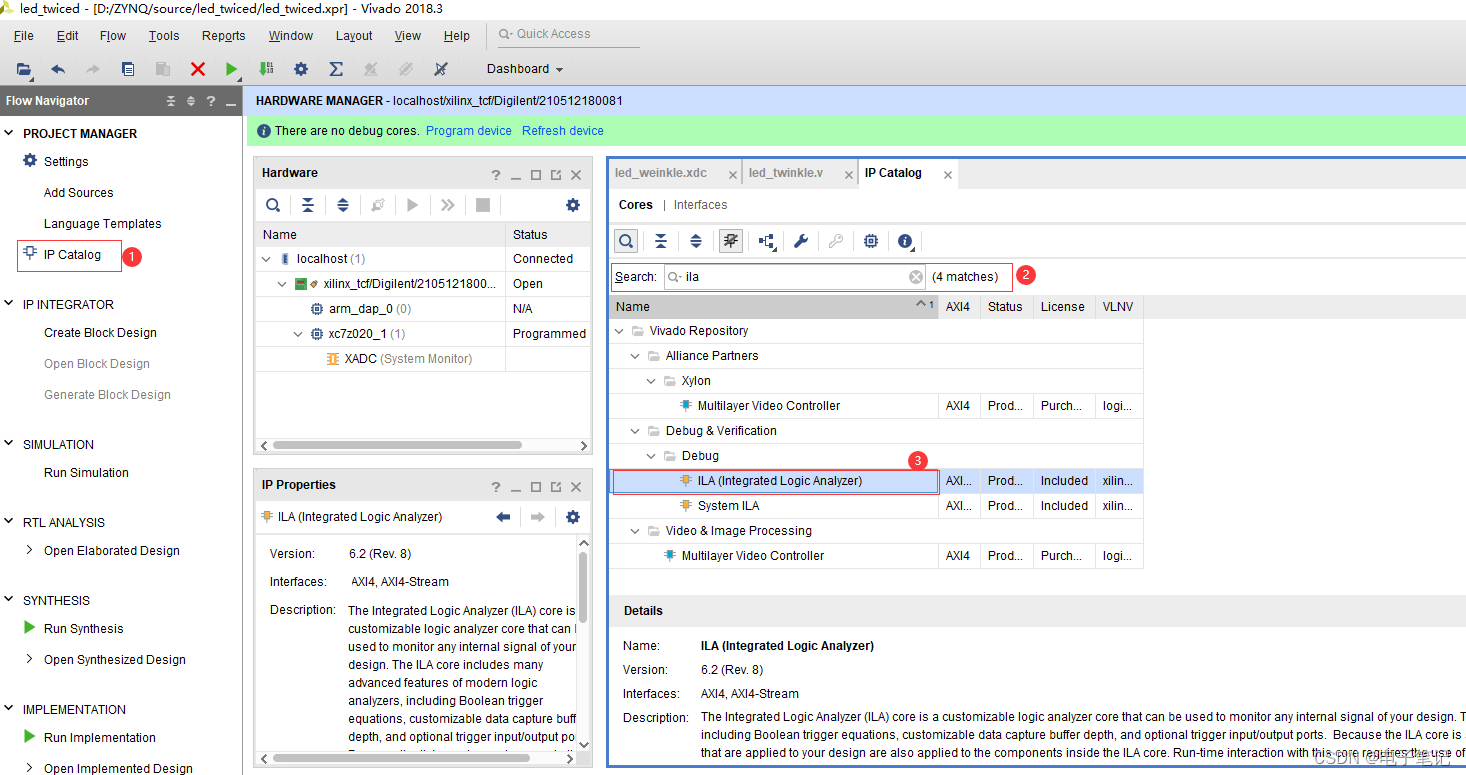

调用ILa进行仿真步骤：

双击3处弹出如下选项：

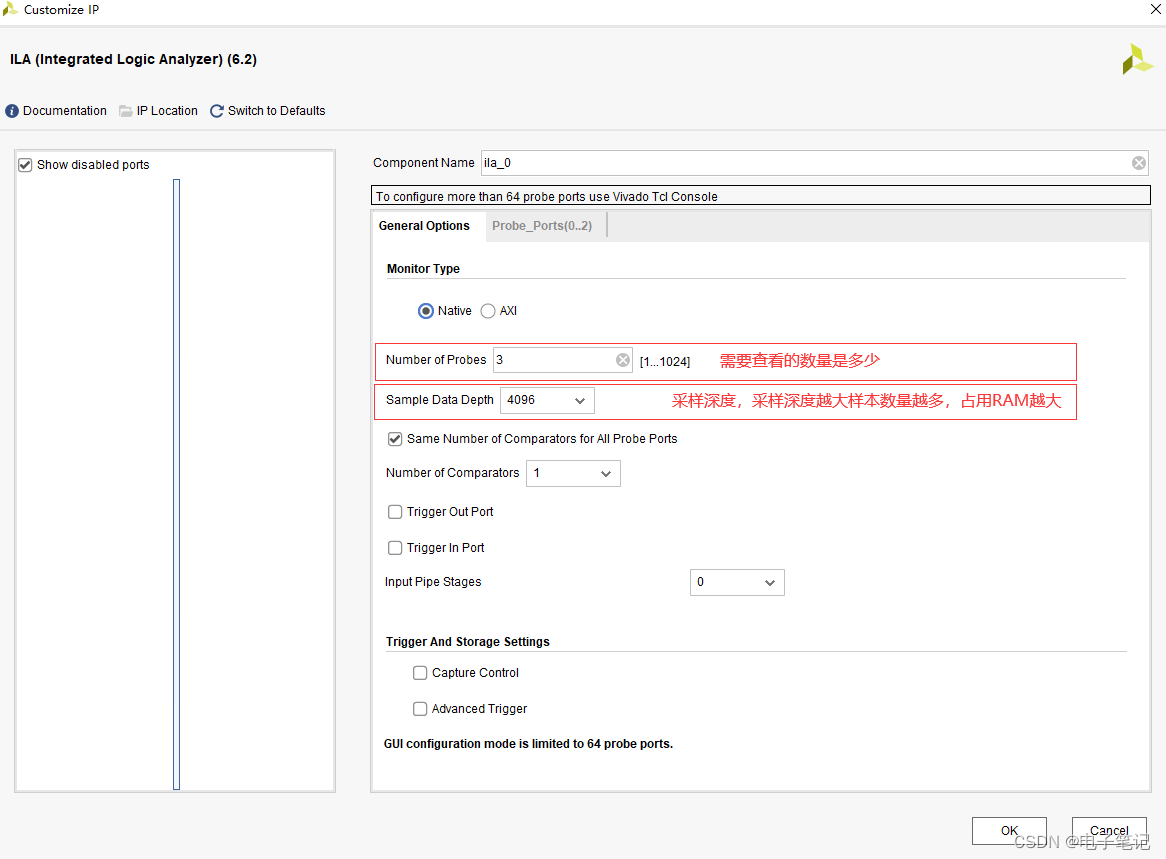

在“General Options”页面中， “Number of Probes” 一栏用于设置所需的探针数量，一般地，一个探针用于连接一个待测信号，例如，我们想要观察“sys_rst_n”、“led” 和“cnt” 这三个信号，则需要把“Numberof Probes” 设置为 3；
点击第二选项：

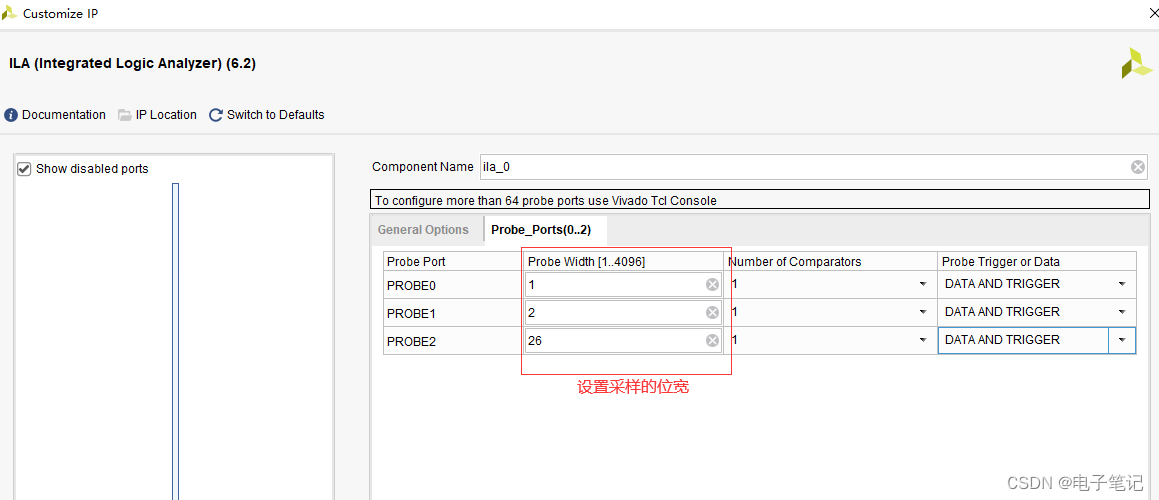

在“Probe_Ports(0…0)” 页面中，用于设置每个探针的参数，一般我们只需设置探针宽度“Probe Width[1…4096]”一栏即可，由于“sys_rst_n”、“led” 和“cnt” 这三个信号的位宽分别是 1 位、 2 位和 26 位，所以我们需要将其分别设置为 1、 2 和 26，然后点击“OK”按钮即可。

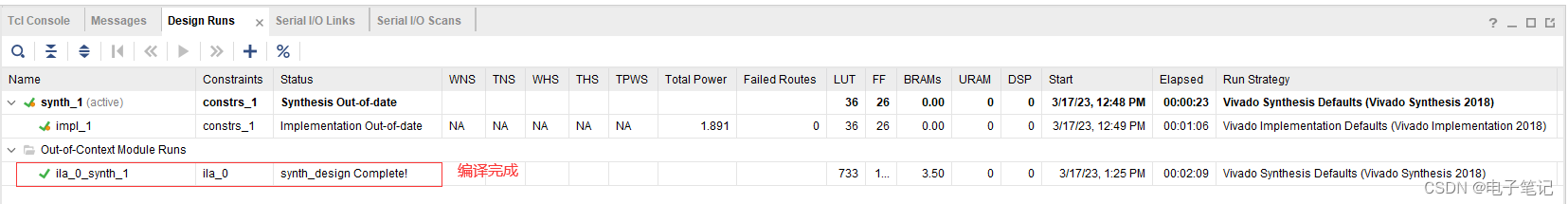

编译完成后如下图所示：

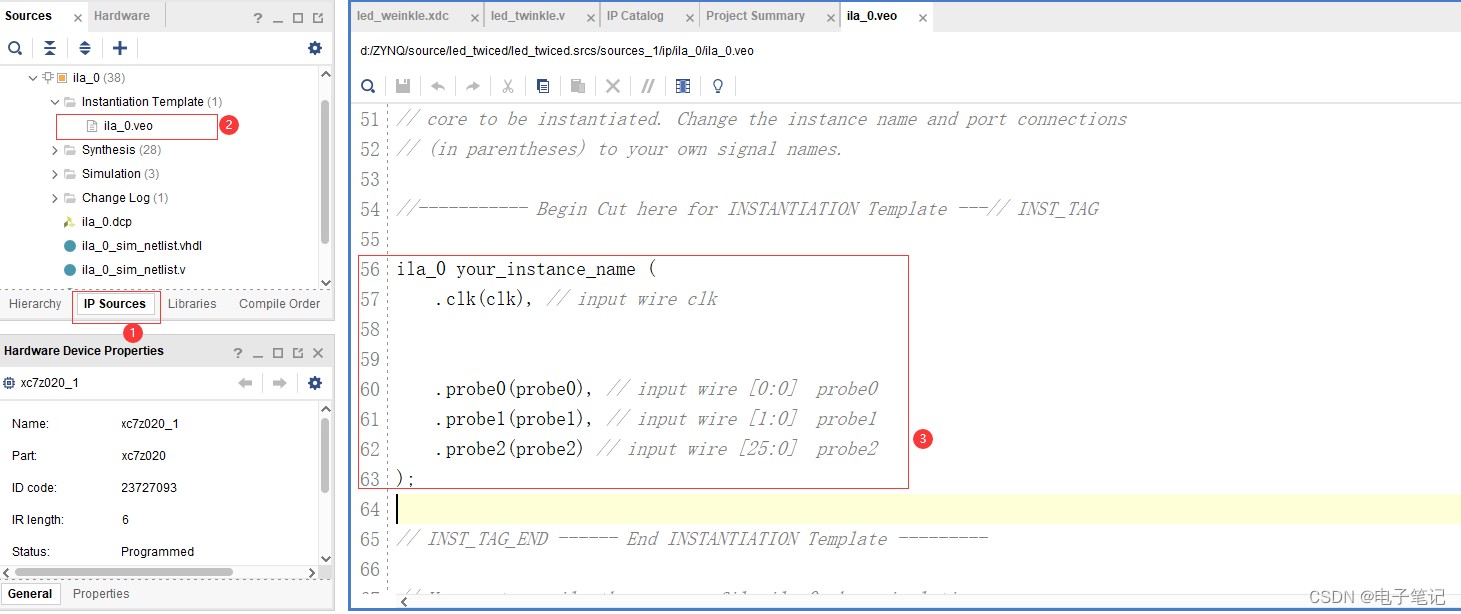

拷贝例程中的代码：

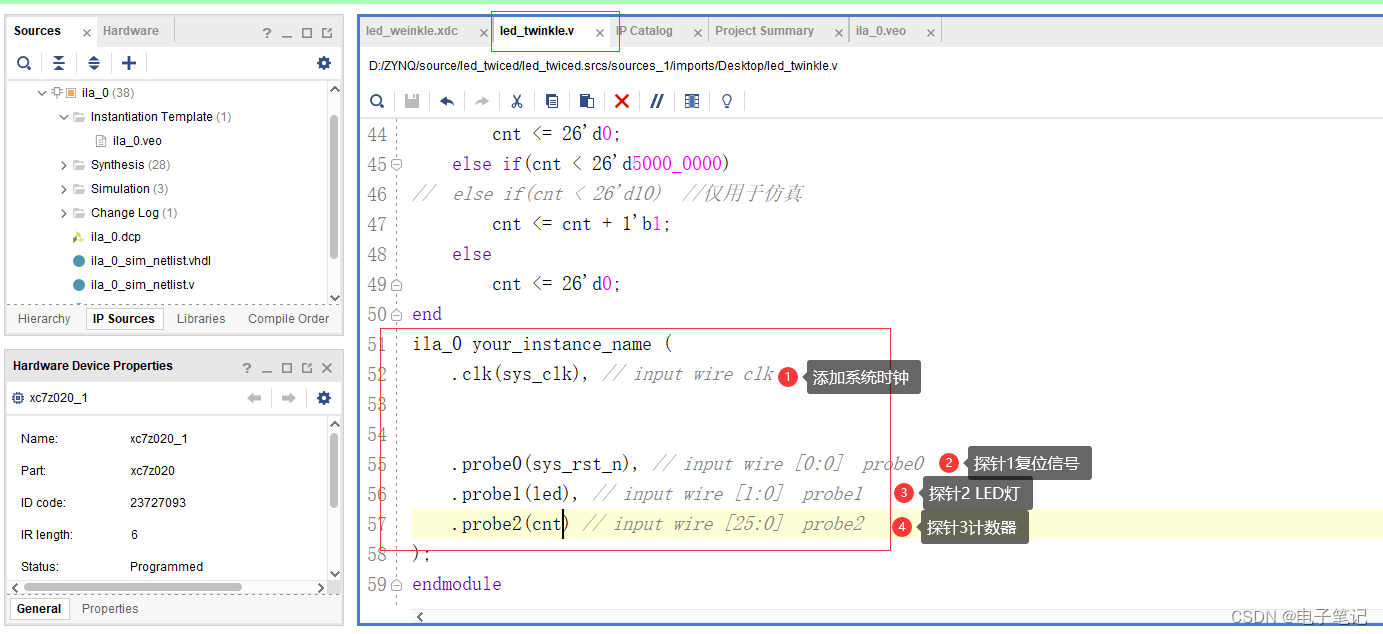

我们将 ILA 的时钟连接到了顶层时钟 sys_clk 信号上， probe0 探针连接到了 sys_rst_n， probe1 探针连接到了 led， probe2 探针连接到了 cnt。 代码修改完成后如下图所示：

保存源文件之后就可以直接综合并实现设计，最后生成比特流。

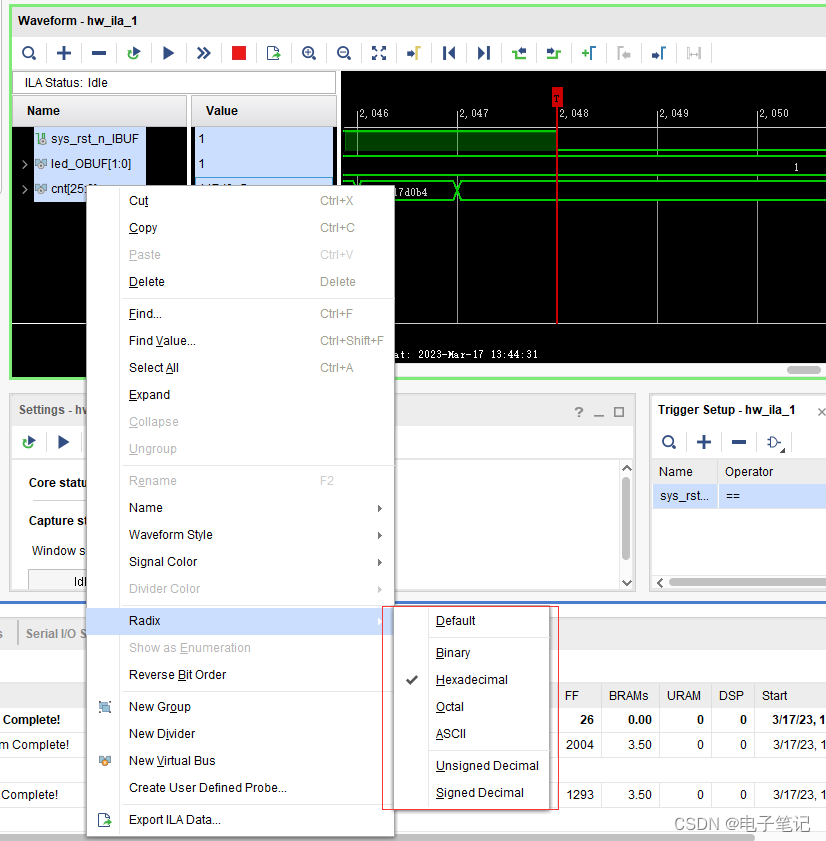

可设置选择的进制：

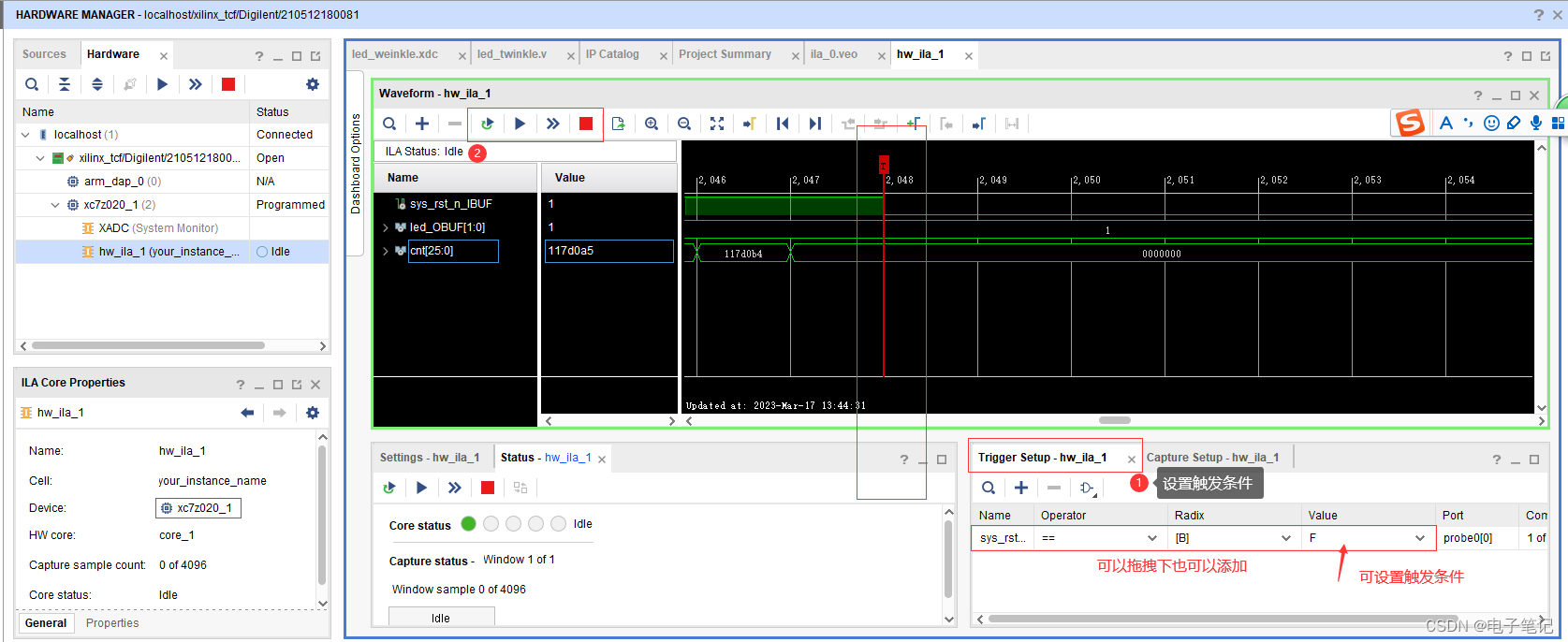

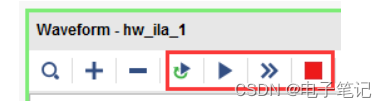

从左至右依次是：（1）自动触发开关、（2）开始触发、（3）立即触发、（4）停止触发。
立即触发，立即将当前 ILA RAM 中的数据上传到 Vivado，而不管触发条件是否得到满足。
移除调试代码：
将添加的代码屏蔽，将iLa文件移除工程重新进行比特流编译即可。

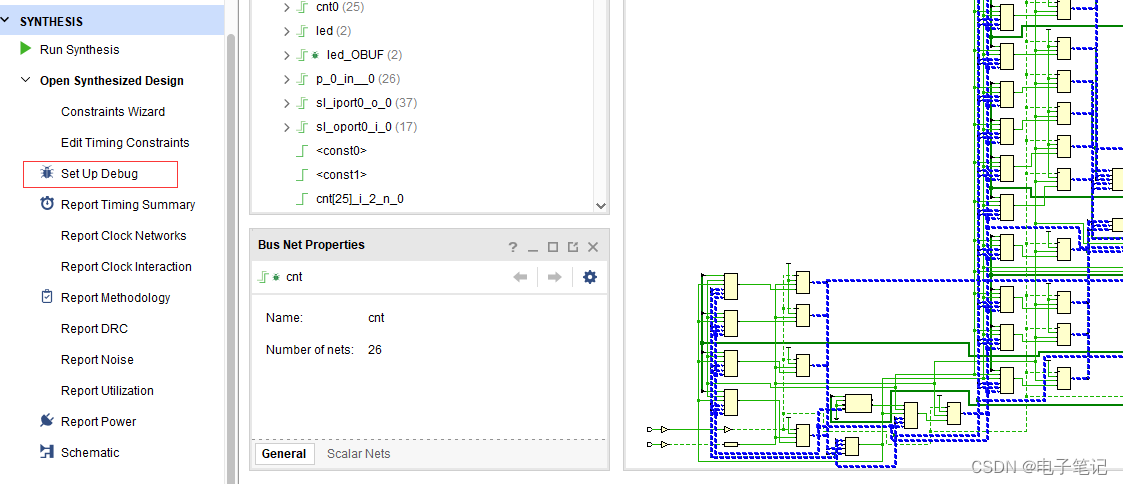

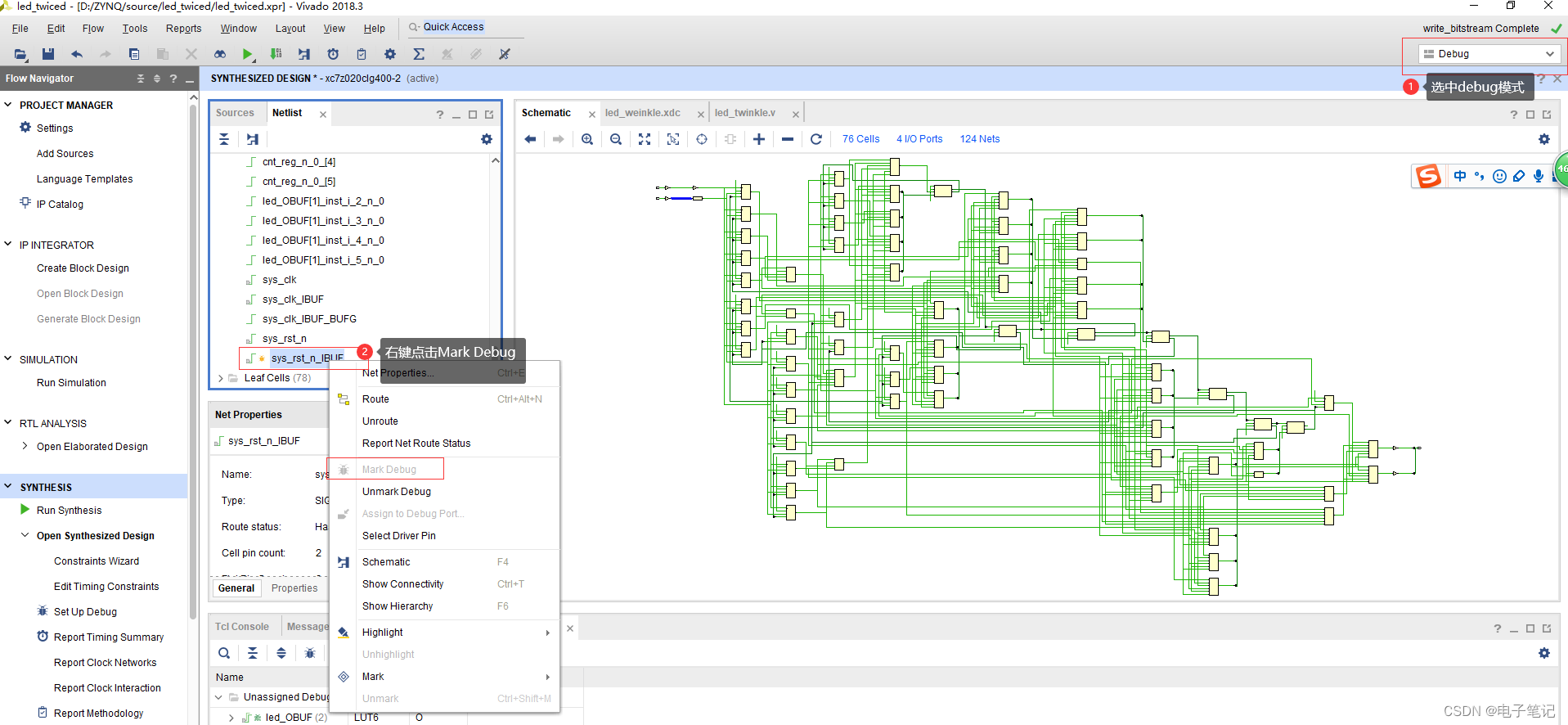

2.网表插入调试探针流程：

(mark_debug = “true”)reg [25:0] cnt ;
其中“(* mark_debug = “true” *)”必须紧挨在变量声明的前面。这样，在综合完成之后并打开综合后的设计时， cnt 信号就自动被标记了“Mark Debug”属性。此外，被添加了(*mark_debug = “true” *)属性的 reg或 wire 信号不会被工具优化掉。

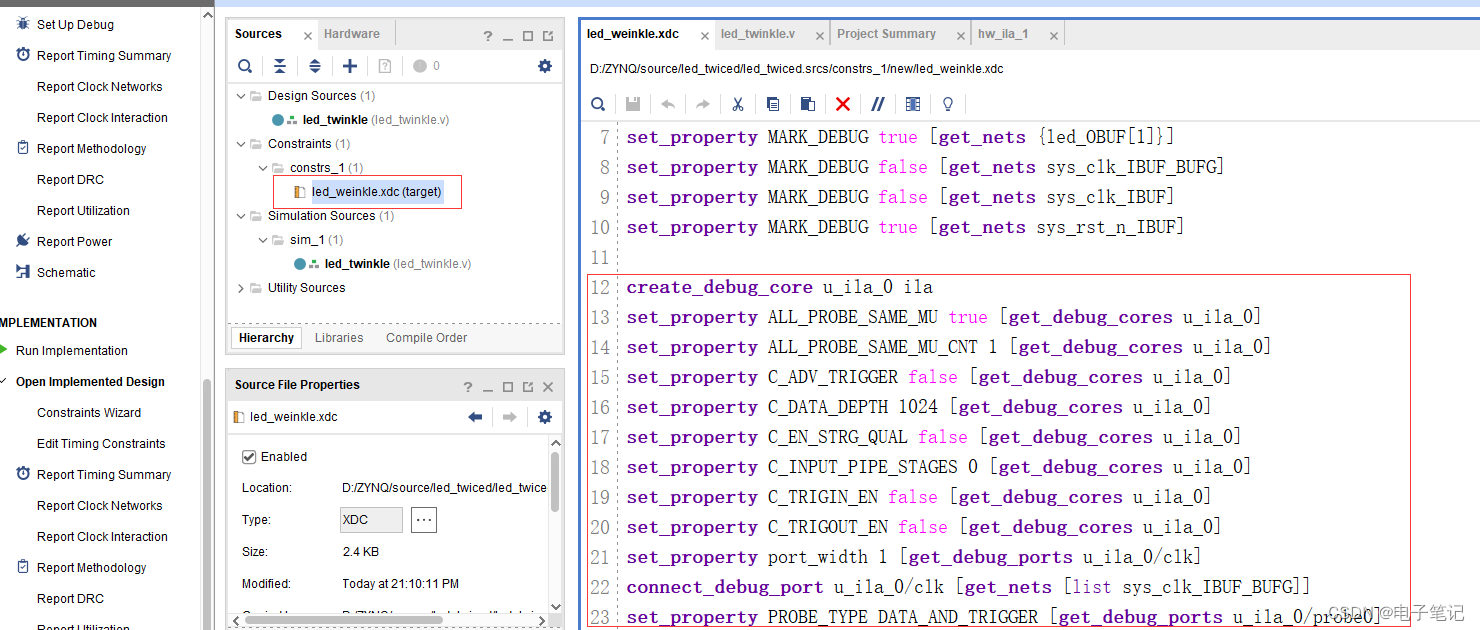

生成完成后：在XDC文件中会自动增加如下代码：

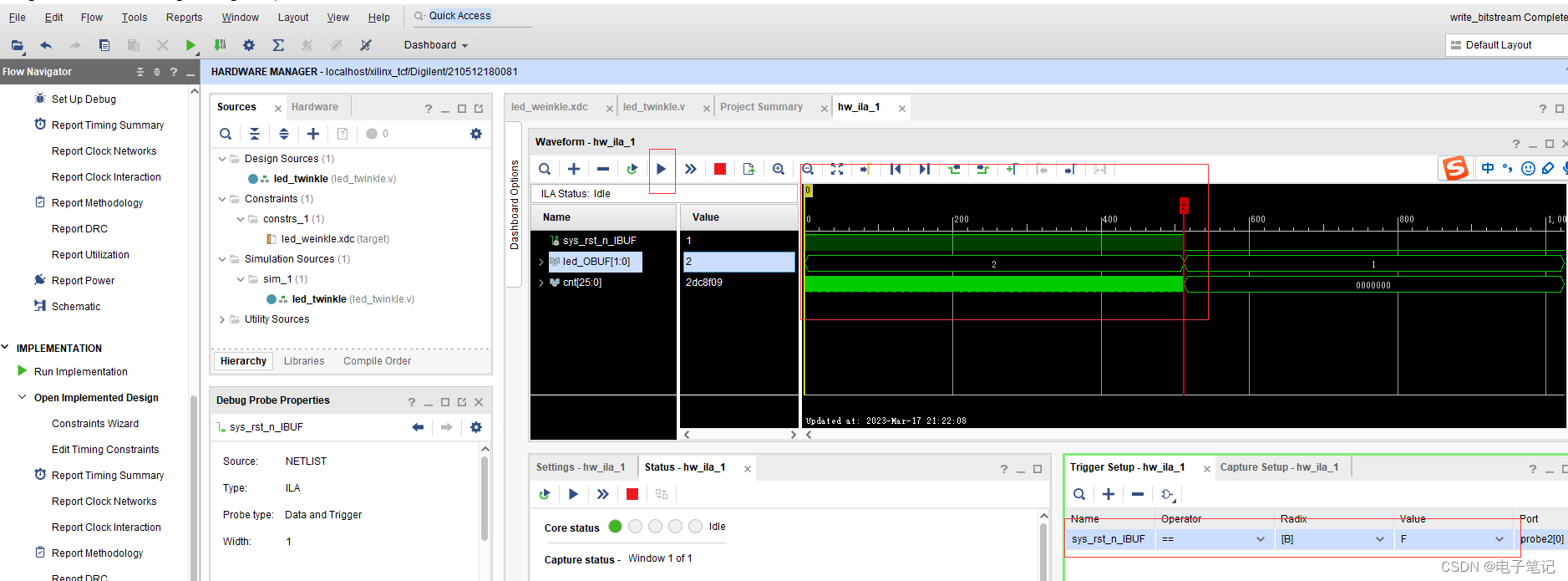

实现效果如下所示：
