Matlab中的rectpuls函数解析
迪丽瓦拉
2025-05-29 02:04:48
0

rectpuls 是 MATLAB 中的一个函数,用于创建一个矩形脉冲信号。该函数的语法如下:

y = rectpuls(t, width)

其中,t 是时间轴,width 是脉冲的宽度。y 是输出的矩形脉冲信号。

t 是指时间轴,它是一个包含了一系列时间点的向量,用于描述信号的时域(time domain)特性。在这个例子中,linspace(-5, 5, 1000) 创建了一个从 -55 的等间隔的向量,共有 1000 个点,即时间轴上的 1000 个时间点。

width 是矩形脉冲的宽度,即脉冲的持续时间。在这个例子中,width 被设为了 2,表示脉冲的持续时间为 2 个时间单位。因此,rectpuls(t, 2) 创建了一个宽度为 2 的矩形脉冲信号,这个信号在 t=0 时刻达到最大值,其它时间点上的值均为 0。

以下是一个使用 rectpuls 函数创建矩形脉冲信号的示例:

t = linspace(-5, 5, 1000);
y = rectpuls(t, 2);
plot(t, y);
ylim([0,1.25]);
xlabel('Time');
ylabel('Amplitude');
title('Rectangular Pulse');hold;
plot(1,0,'o');text(1,0,'(1,0)');
plot(-1,0,'o');text(-1,0,'(-1,0)');
text(-0.5,1.1,'width = 2');

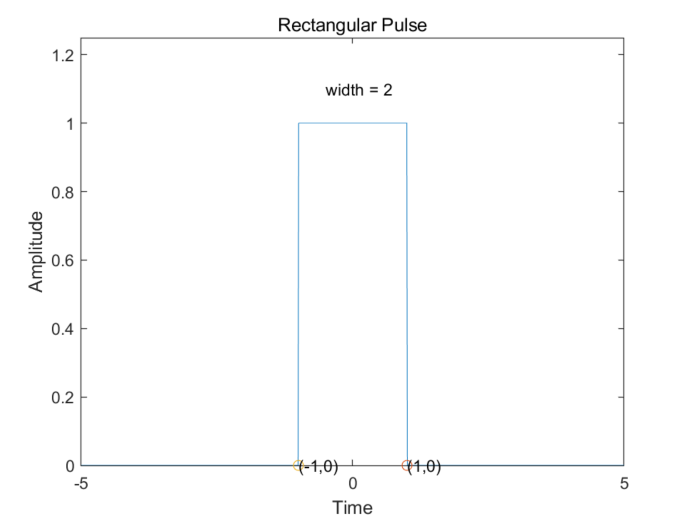

image-20230316190459822

该示例中,linspace(-5, 5, 1000) 创建了一个包含 1000 个点的时间轴。rectpuls(t, 2) 创建了一个宽度为 2 的矩形脉冲信号。最后,plot(t, y) 绘制了这个矩形脉冲信号。

综上所述,rectpuls 函数的两个输入参数 twidth 一起描述了一个在时域上宽为 width、在时间轴上从 -width/2width/2 的矩形脉冲信号。
