概述

学习本节之前，必须要先安装好 keil5 以及 CubeMX 等软硬件环境，如果你已经安装完成，请告诉自己：考试现在开始！

从CubeMX开始

CubeMX是创建工程模板的软件，也是我们比赛时第一个要进行操作的软件。

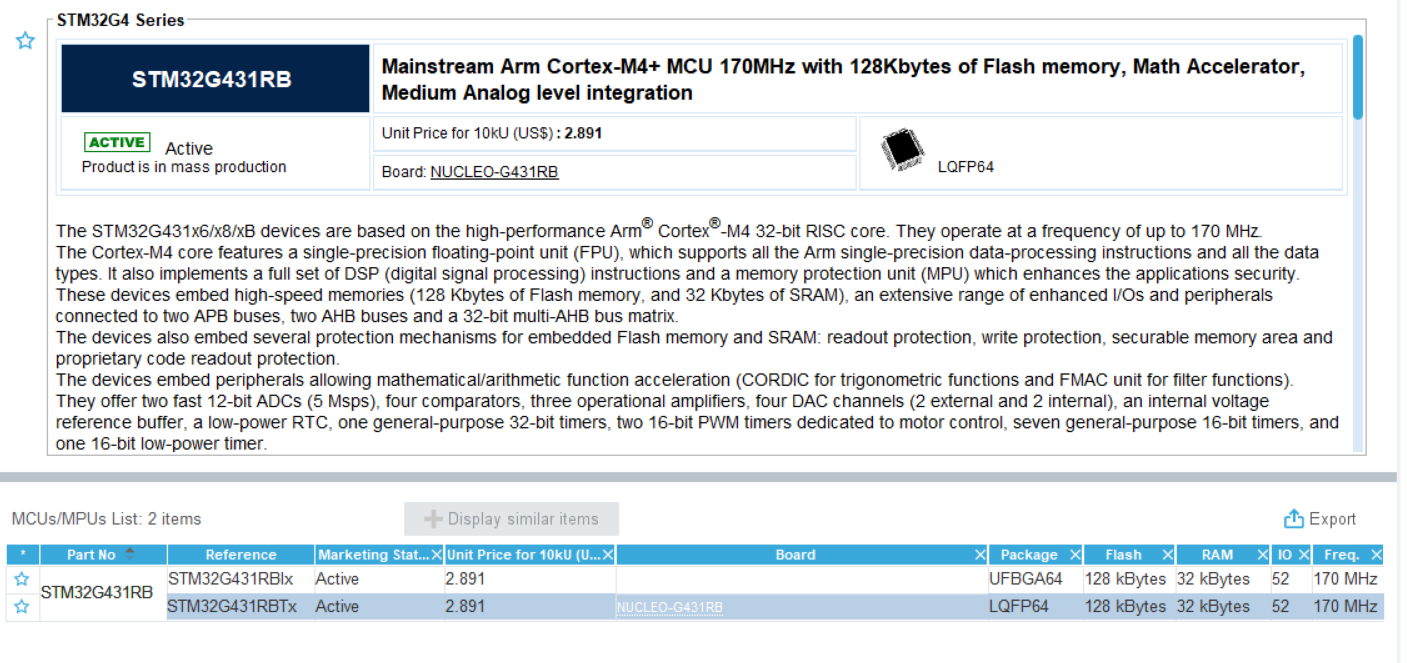

一、选择单片机

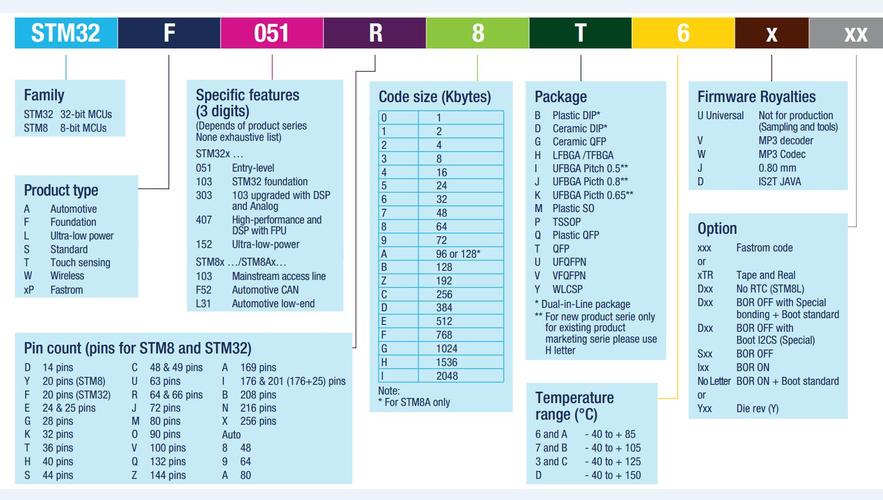

我们使用的这款单片机的名称叫做：STM32G431RBT6。其中R代表引脚数量，为64脚；B代表Flash的容量，为128kBytes；T为芯片封装；切记不可弄错！

二、配置时钟树

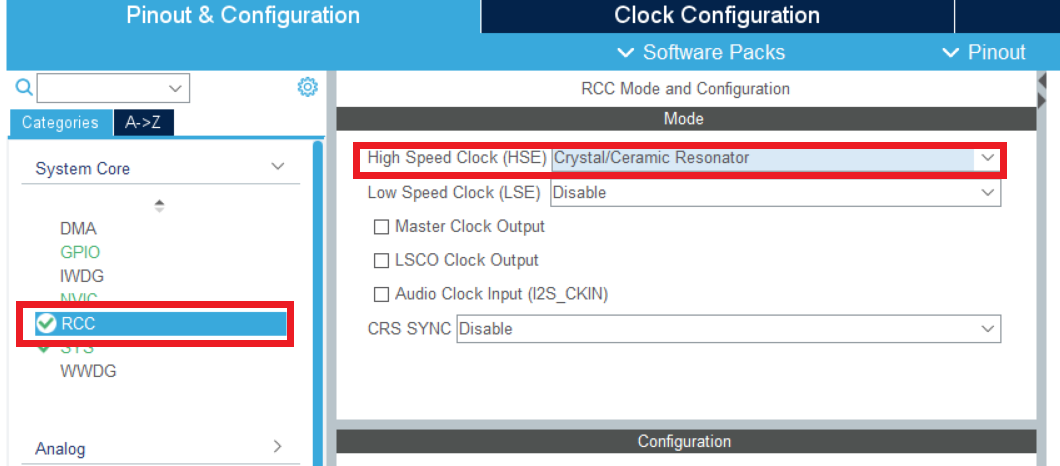

首先在RCC下，将HSE的时钟来源选择为外部晶振，如下图所示：

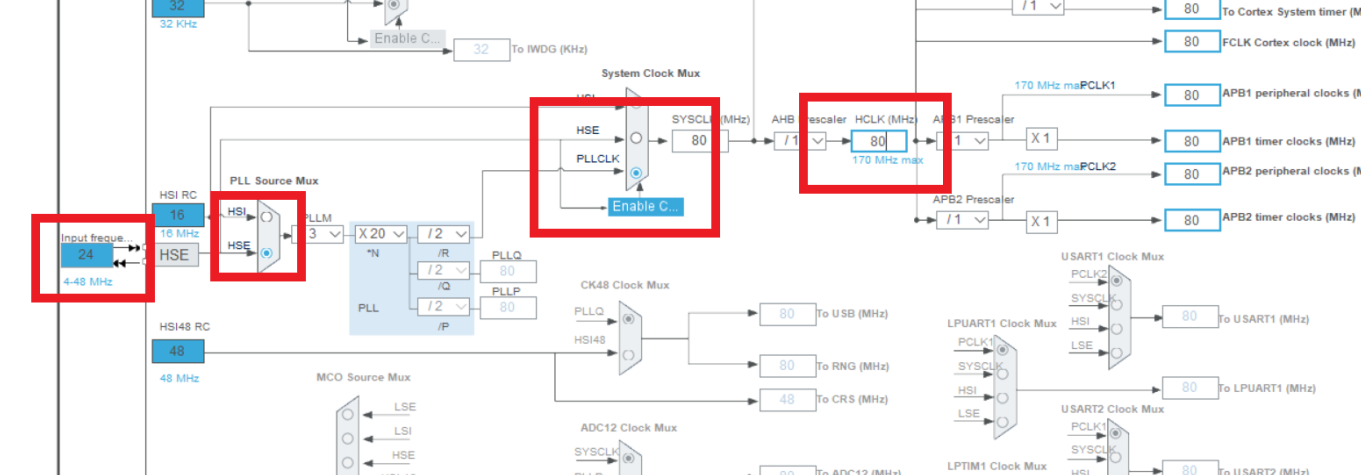

其次、在时钟树界面完成以下配置：

在最后输入80后，按下回车键，各个参数将会自动配置，使得我们的外设一律工作在80MHz的频率下，这个数字需要牢记！

解答几个疑惑：

1. 为什么第一个数字需要设置为24？

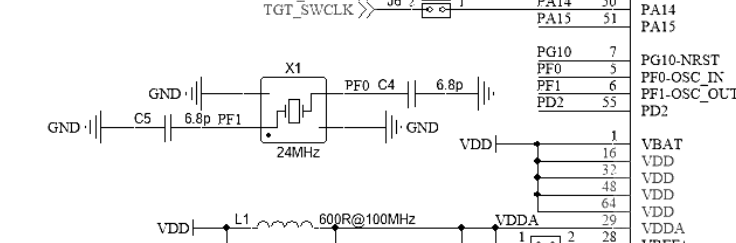

答：板载硬件使然：

2. 设置时钟的目的是什么？为什么要设置为80MHxz？

答：为了让各个外设工作在最稳定的状态，80MHz的条件不快也不慢，稳定性好，我们参加的是比赛，做项目的时候当然可以把频率调高，提高单片机外设性能。

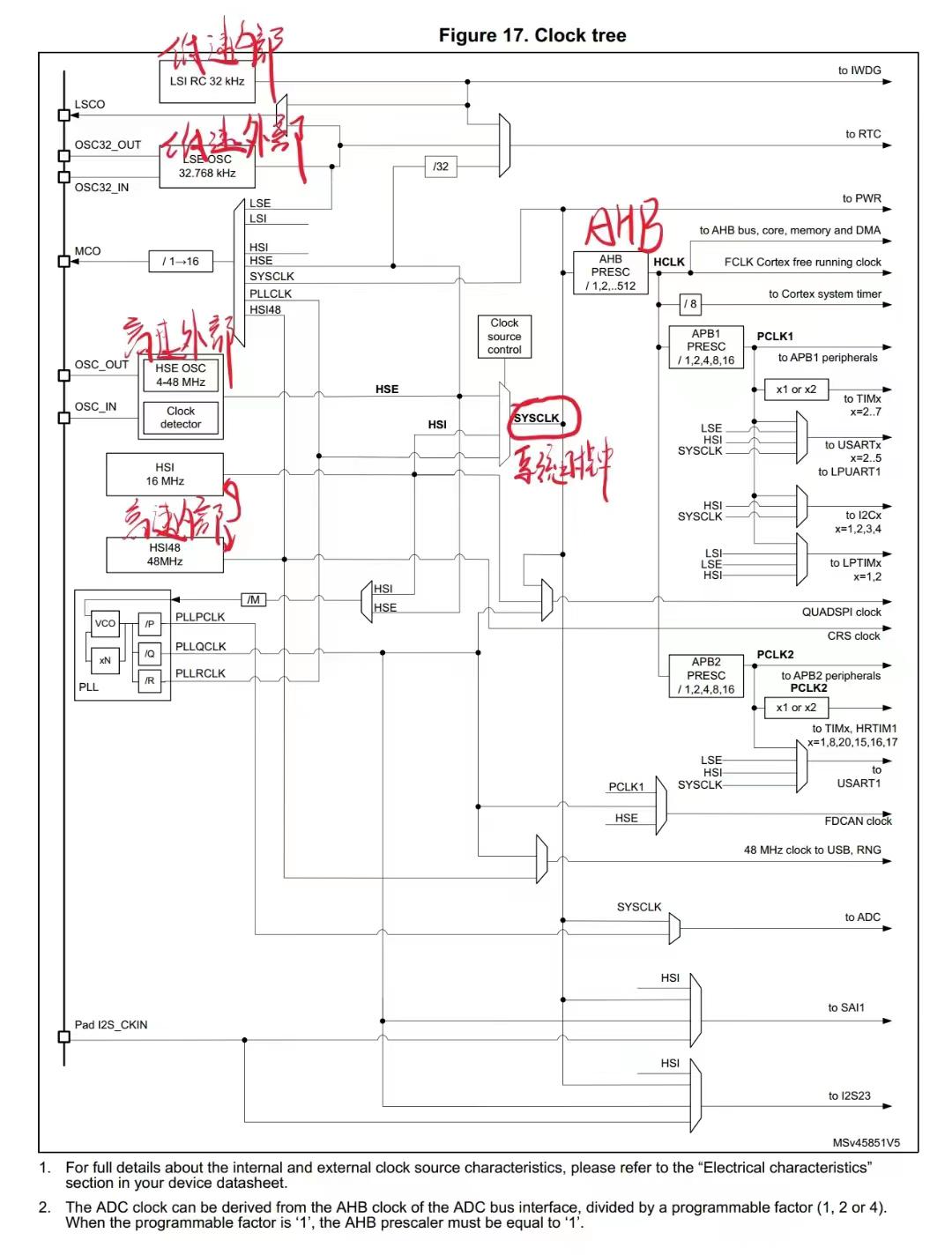

附一页G431的时钟树图：

三、设置调试（DeBug）模式

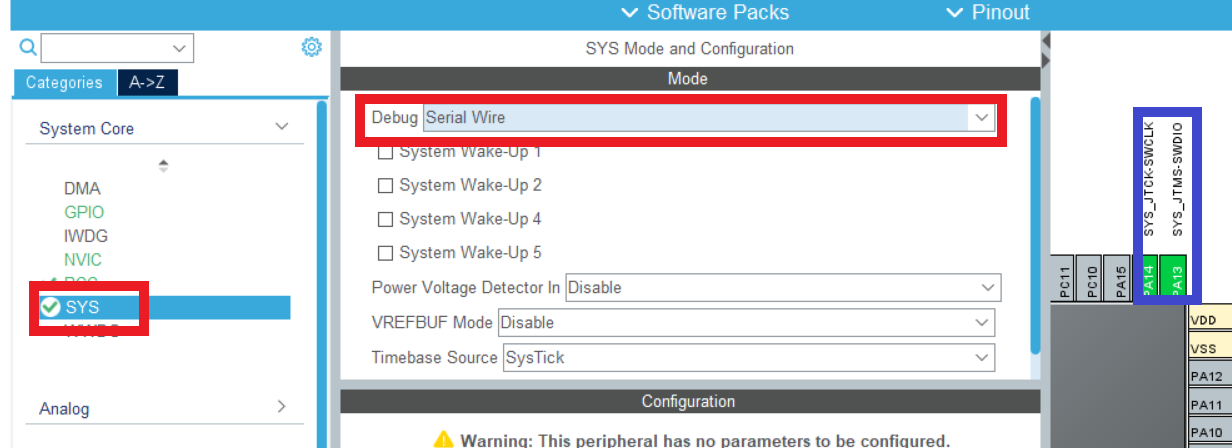

如下图，在SYS框内将Debug选项选为SerialWire，我们可以观察到蓝色框中，PA14和PA13变成了绿色，即被使用状态：

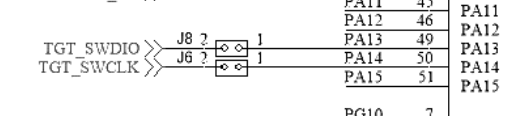

大家不要担心PA14和PA13这个问题，在我们的板子上，这两个引脚是专门用来做调试用的，没有其它的用途：

四、配置各个功能

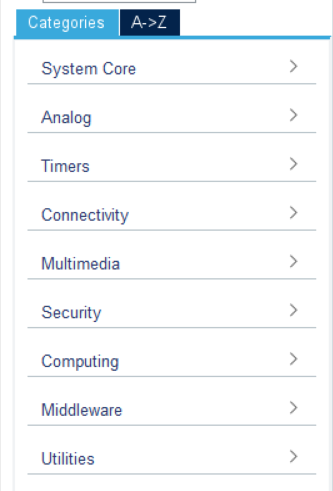

这部分是根据题目的要求，使能需要使用的各个外设，因题而异，所以没有普适性。但我建议大家的是，在开始做题前，先确定好需要使用哪些外设，整体的代码思路是怎么样的，争取一次配置完全。要不然再返回来补充配置会出现许多Bug，最严重的是写好的代码会丢失！

五、文件设置

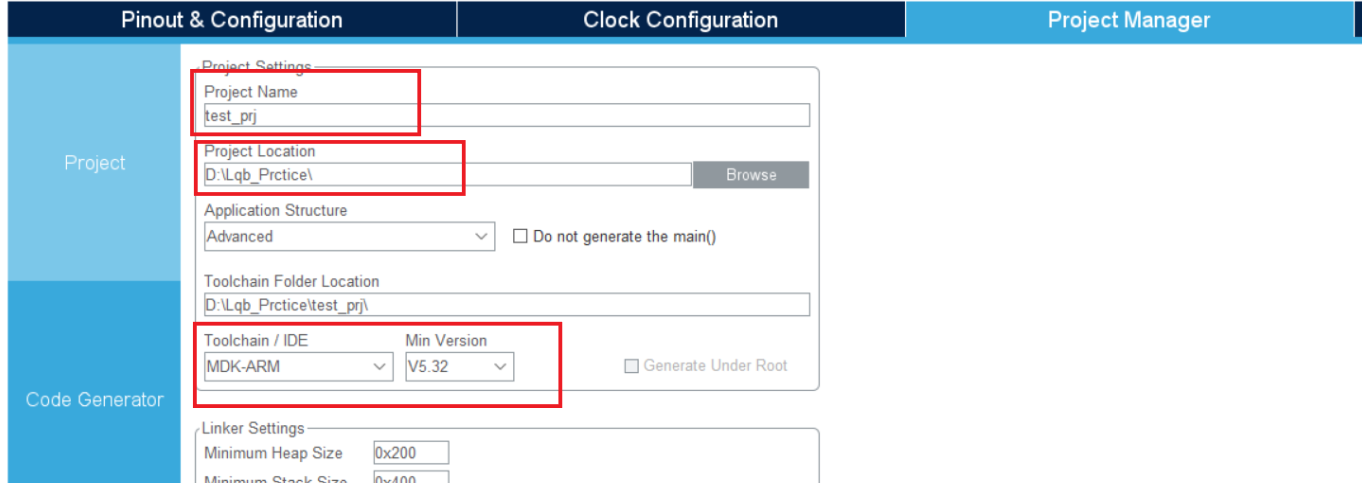

文件名、文件位置、开发IDE这三者的选择不必多说。需要注意的是，文件路径不能包含中文！

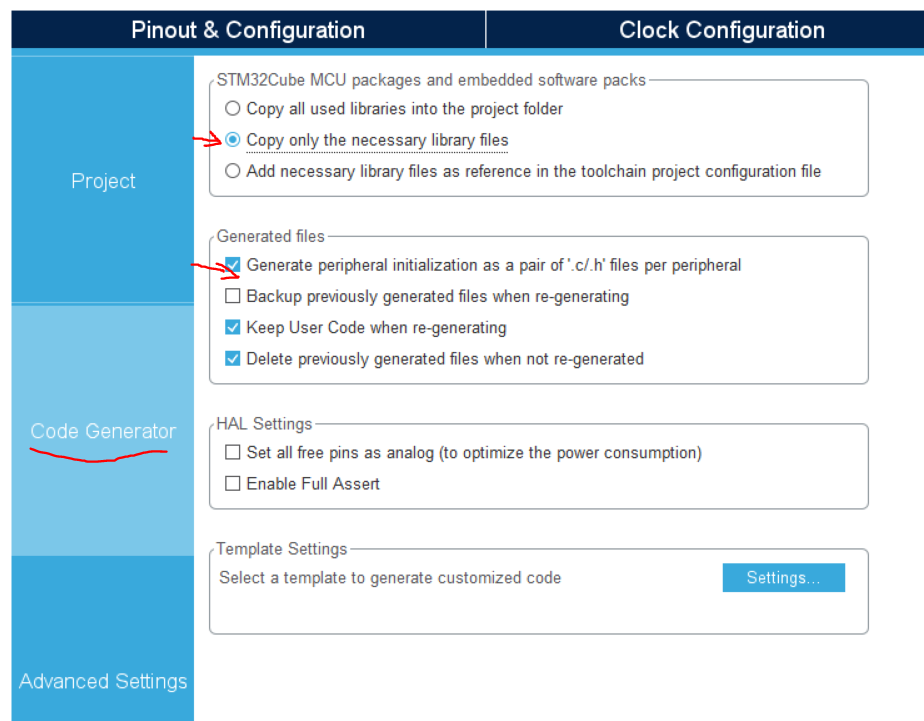

在Code Generator栏目下，我希望大家勾选上 将外设初始化放置在单独文件中，如下图所示要不然这些代码会一律被集合到main.c中，会增添复杂。

对于是否只拷贝必要的库文件，如果你确认好了配置全了所有的外设，那么就大胆勾选上，进一步减轻工程重量。

最后点击代码生成，一个工程模板的创建就完成了！

再到下载器设置

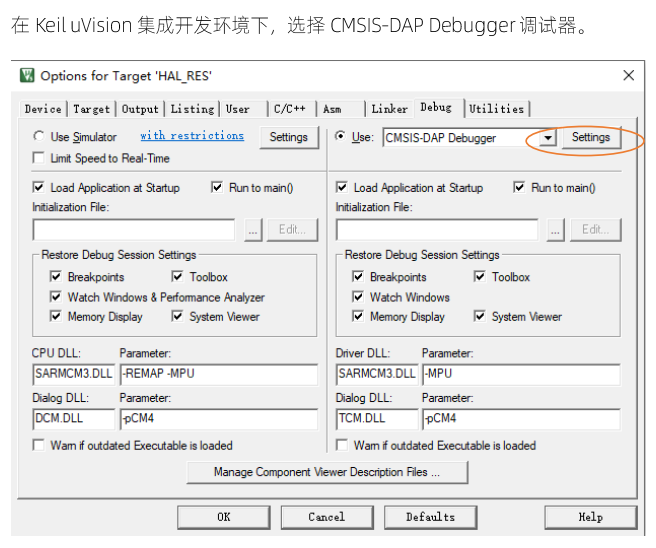

一、选择调试器

二、选择调试方式

三、选择下载方式

重点小结

至此，一个工程模板的创建就此完成了。本节的重点不在于这些配置的步骤，重点在什么呢？重点在于要做好对工程的规划！决定用什么外设，怎么组织代码逻辑，建议大家做题前先写到纸上。

配置必须一次全部完成！
