APL（Apache Power Library）文件,是Dynamic IR过程中重要的输入file。

一.APL文件包含哪些信息？

accurate switching current waveforms(profiles)【精准的翻转电流波形】

output-state dependent decoupling capacitance (intrinsic decoupling capacitance)【取决于输出状态的耦合电容（本征电容）】

equivalent power circuit resistance called Effective Series Resistance (ESR)【有效电阻】

switching delay,and leakage current. 【翻转延迟和漏电流】

二.APL文件通常包含以下三个文件

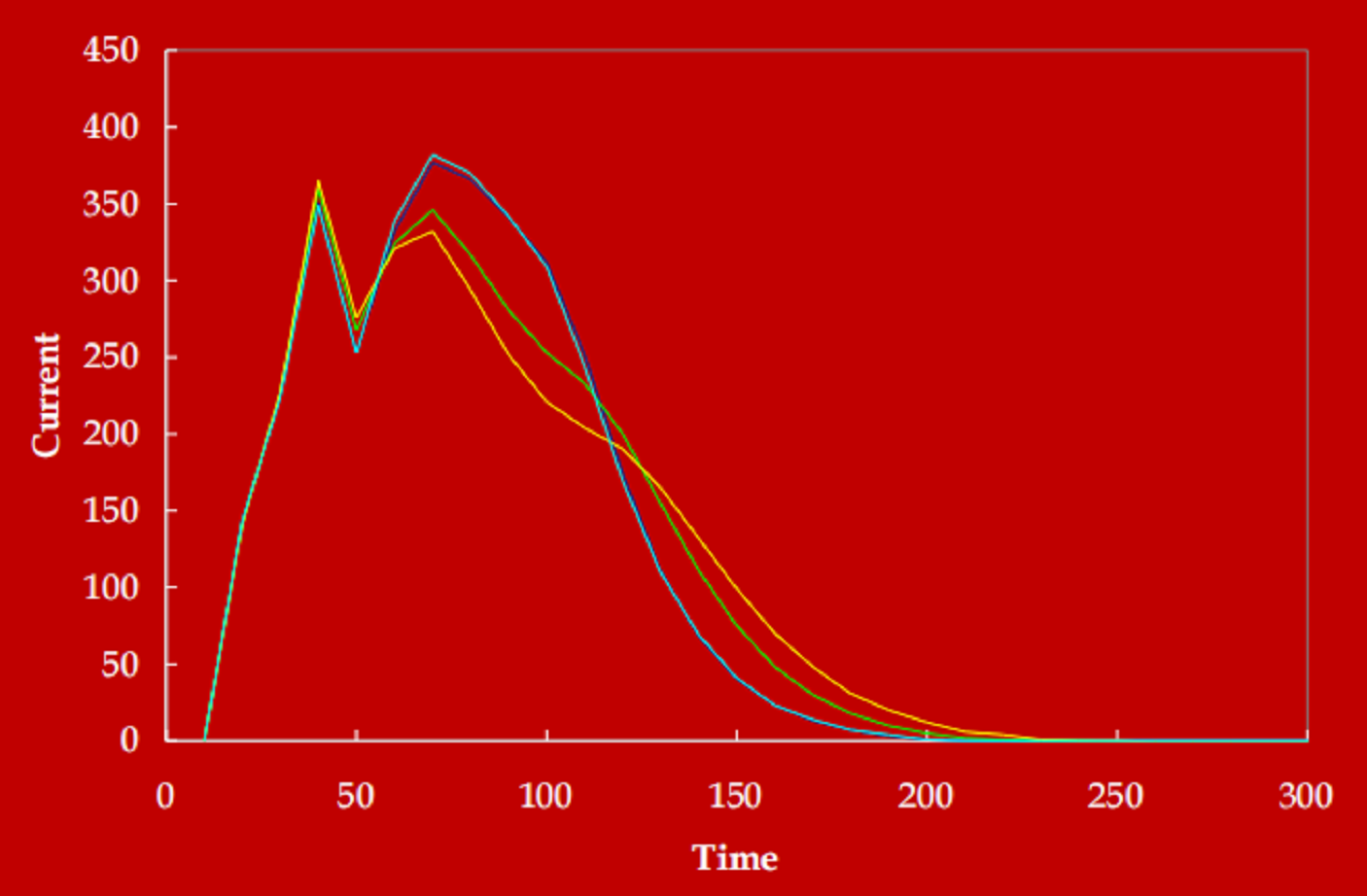

1.CURRENT：对于库中的每个cell包含一组适用于所有翻转条件的电流配置文件，默认文件名字：*_T_current.spiprof

基于load，slew和voltage三个变量的对于电流波形的查找表

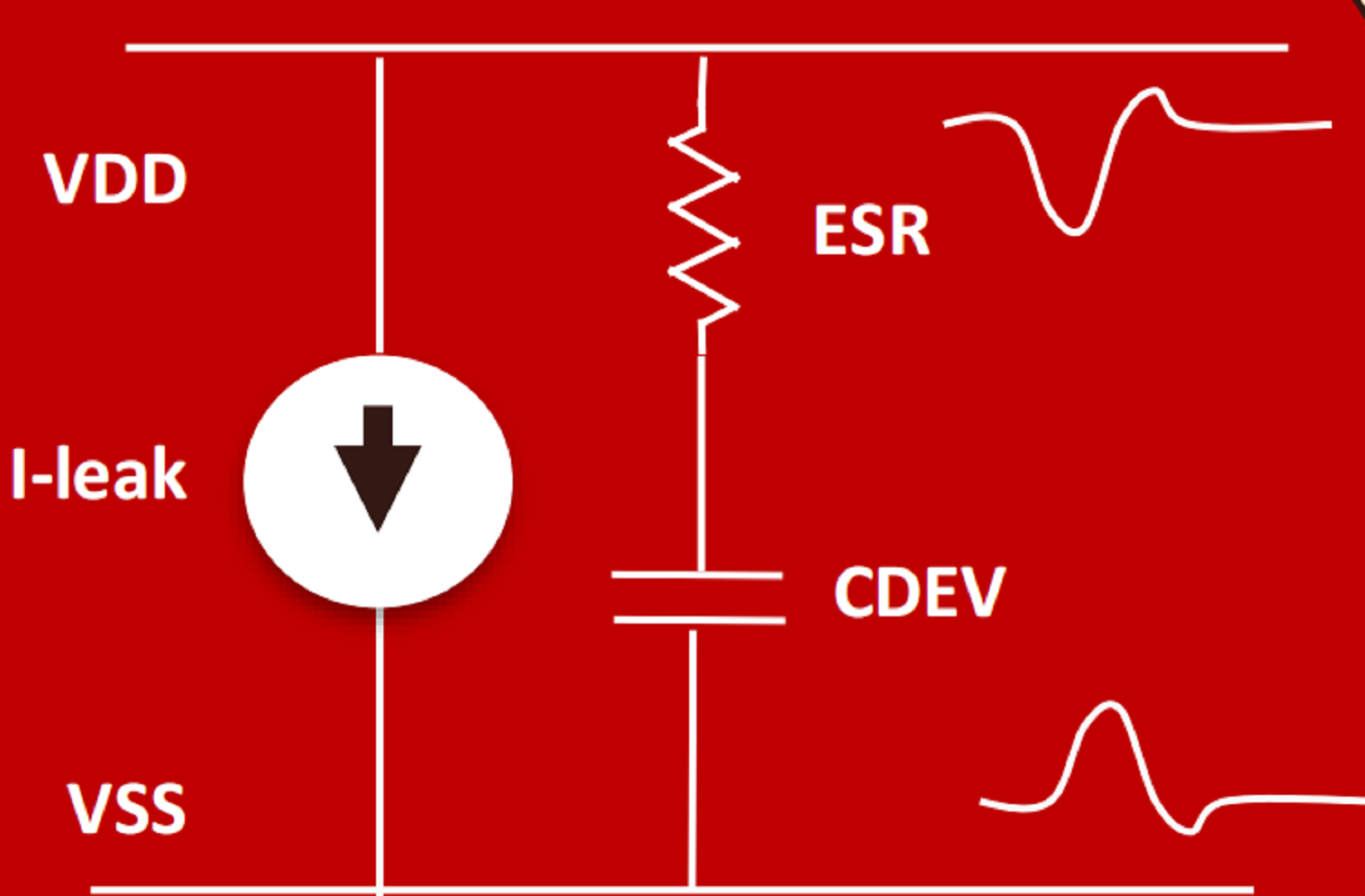

2.CAP：对于库中的每个cell包含固有的去耦电容值，以及 ESR 和漏电流，默认文件名字：T_cap.cdev

3.PWC（piece wise cap）：对于本征电容值包含固有的分段线性电压关系，以及库中每个单元的 ESR 和漏电流，默认文件名字：*.pwcdev.普通仿真用不到。

通常 Cell 的APL文件一般由FAB 提供，不用自己生成，MEM一般在Memory Compiler生成mem时一并生成AVM文件（相当于Cell的APL文件）。

三.APL和LIB文件精度对比

APL文件基于晶体管级别的仿真电流，比用LIB文件分析更准确。基于lib的current会是一个三角波model，结果会更加悲观。
