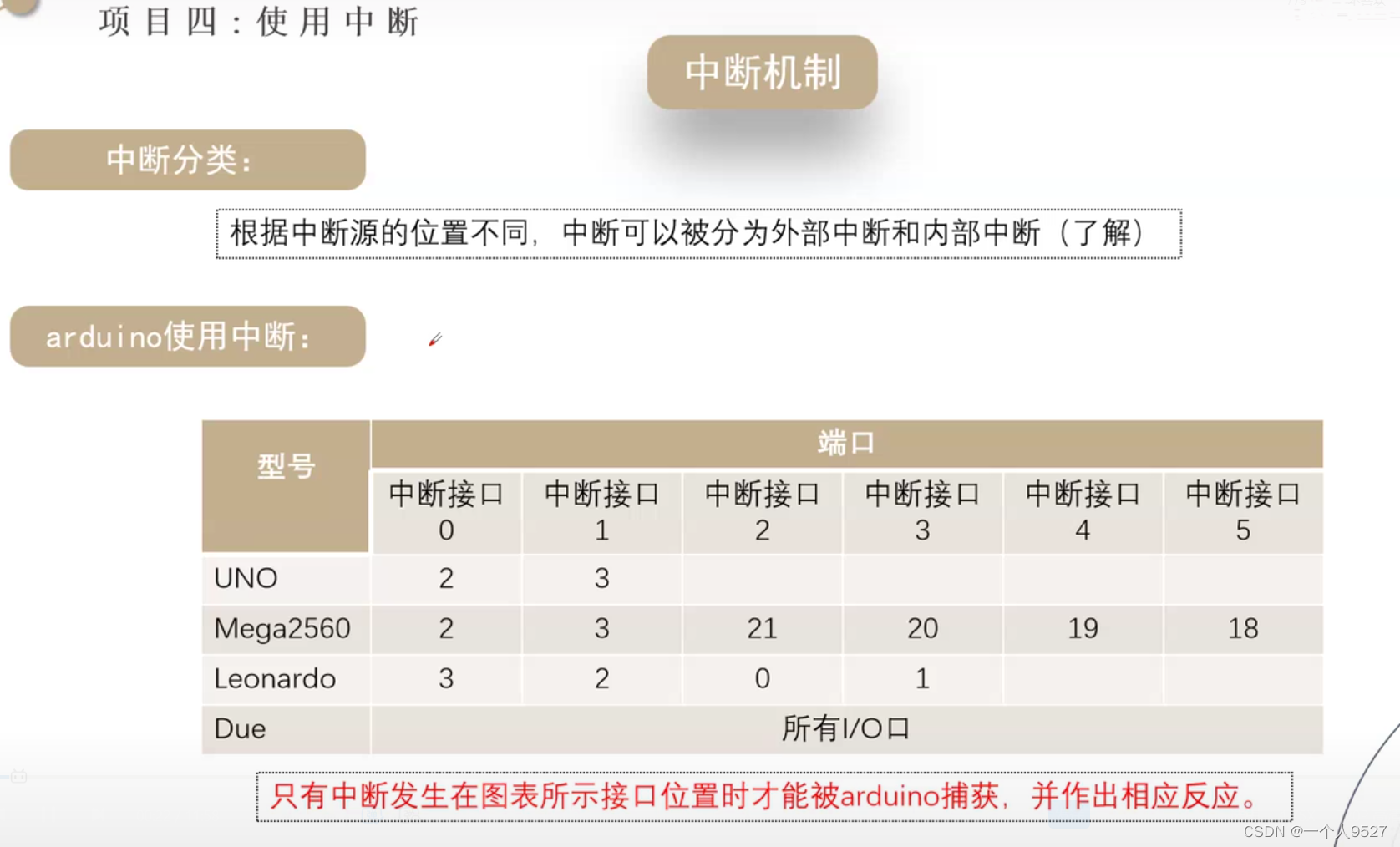

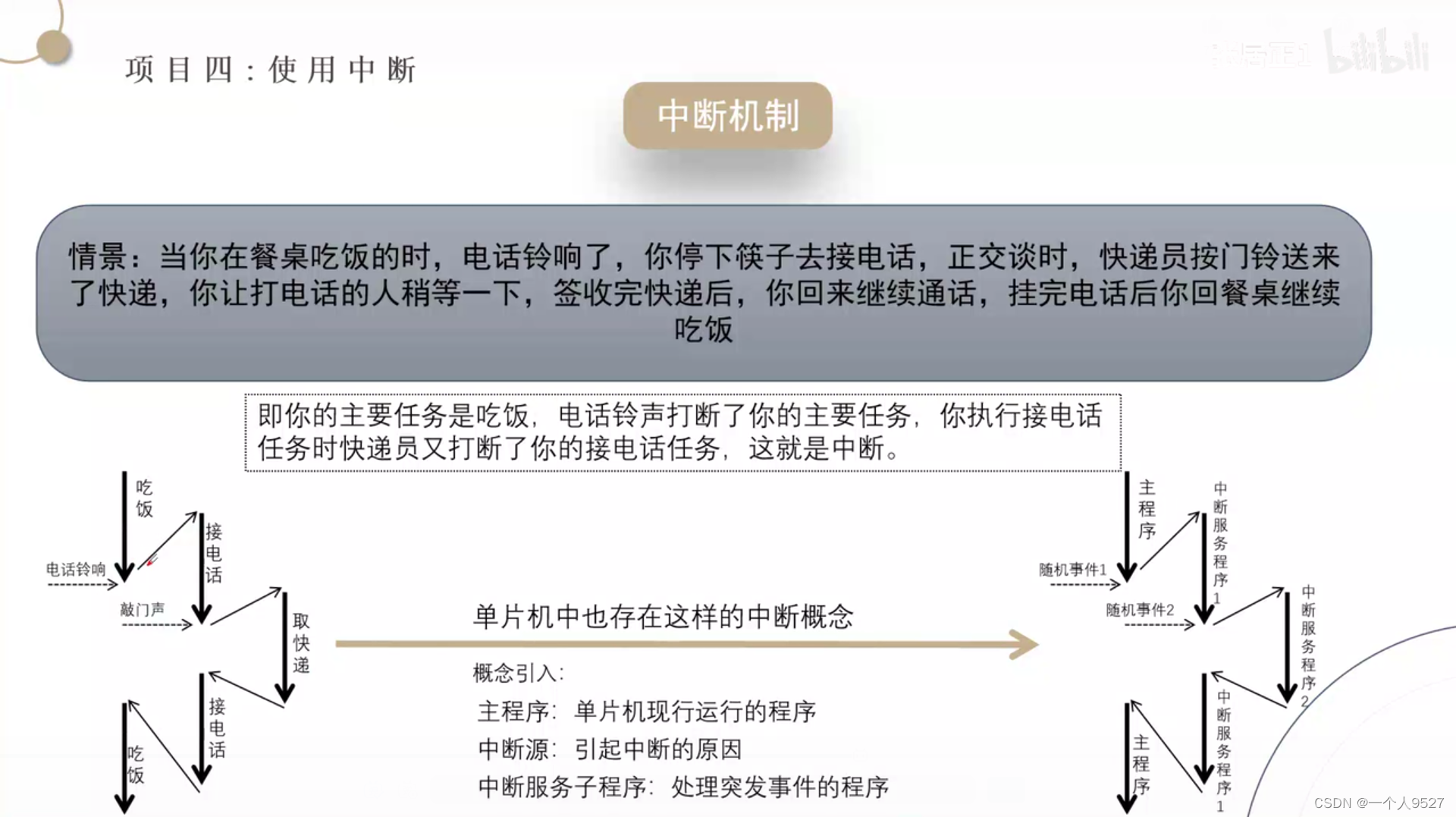

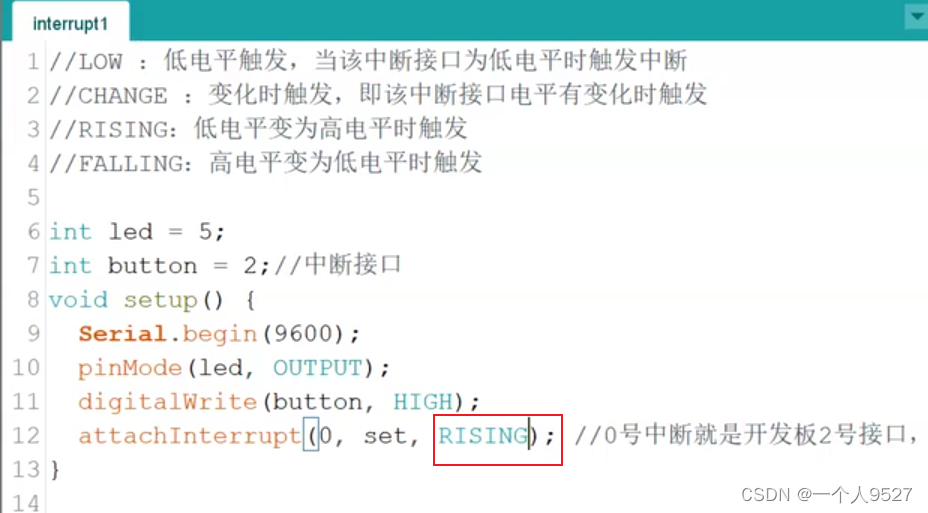

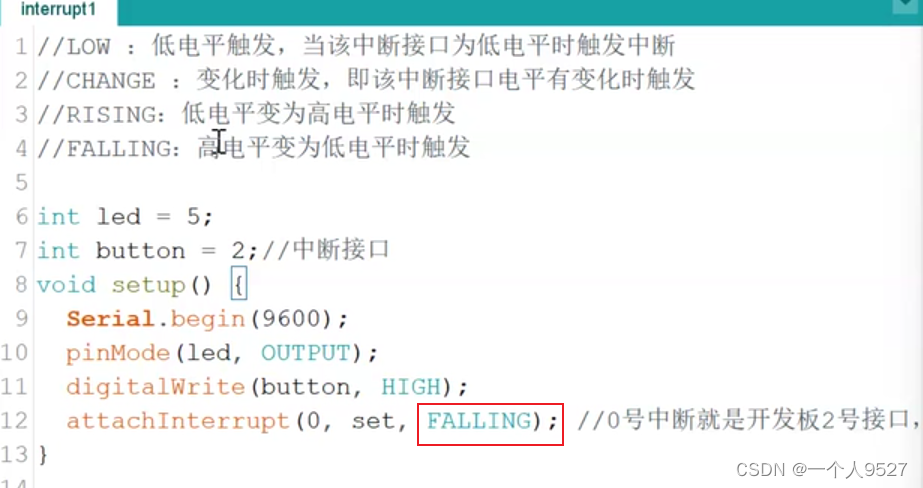

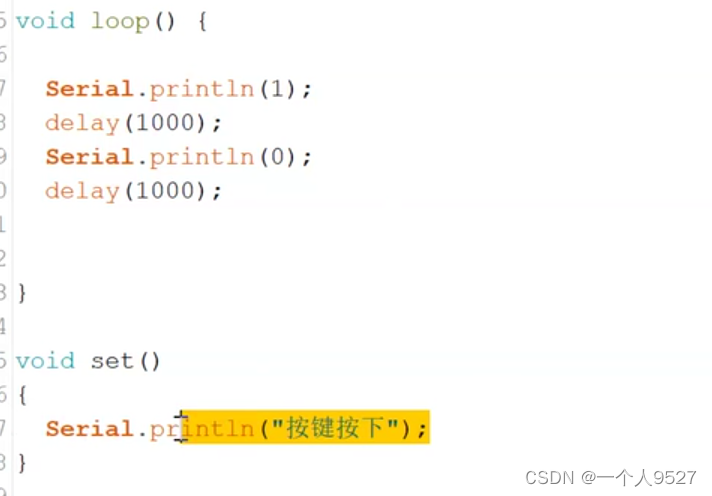

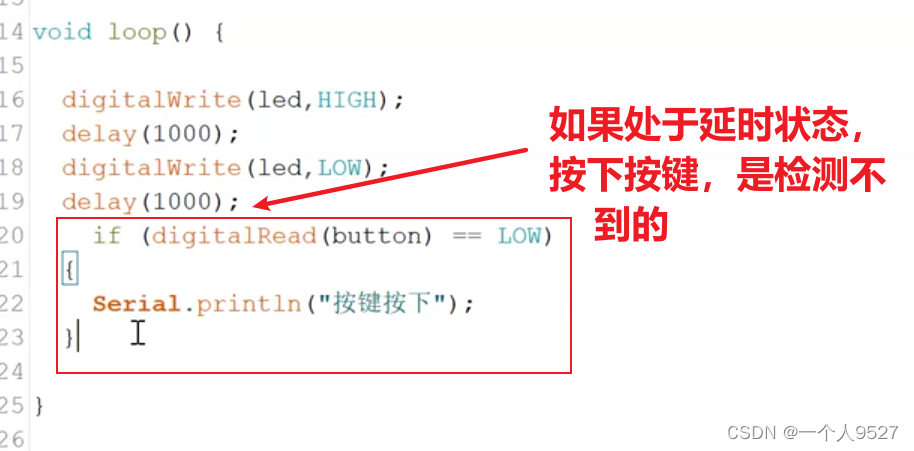

 中断机制

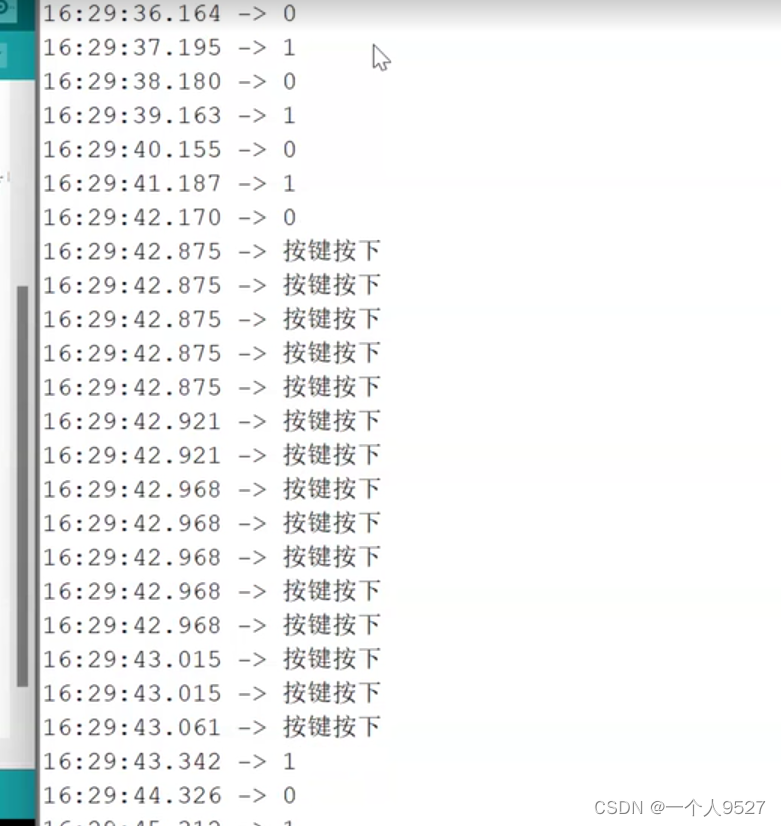

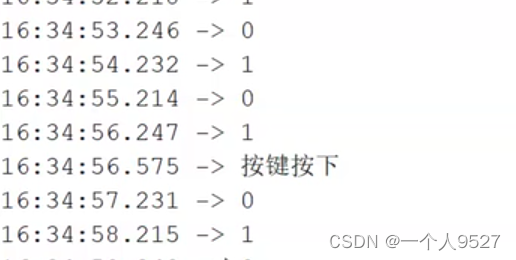

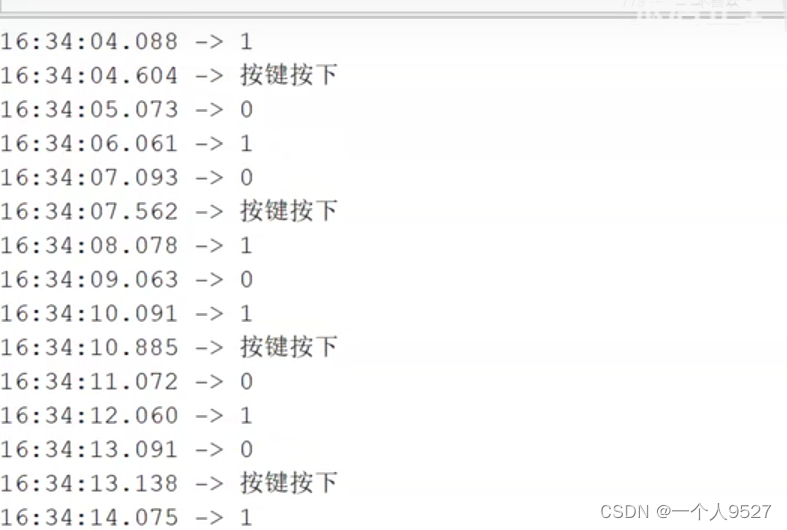

 按下后就松手了，这个时间很短，那为什么还会检测那么多次，因为按键的机械结构，我们人按下去，感觉时间很短，但是它觉得很长，它的速度非常快，可以检测很多次。

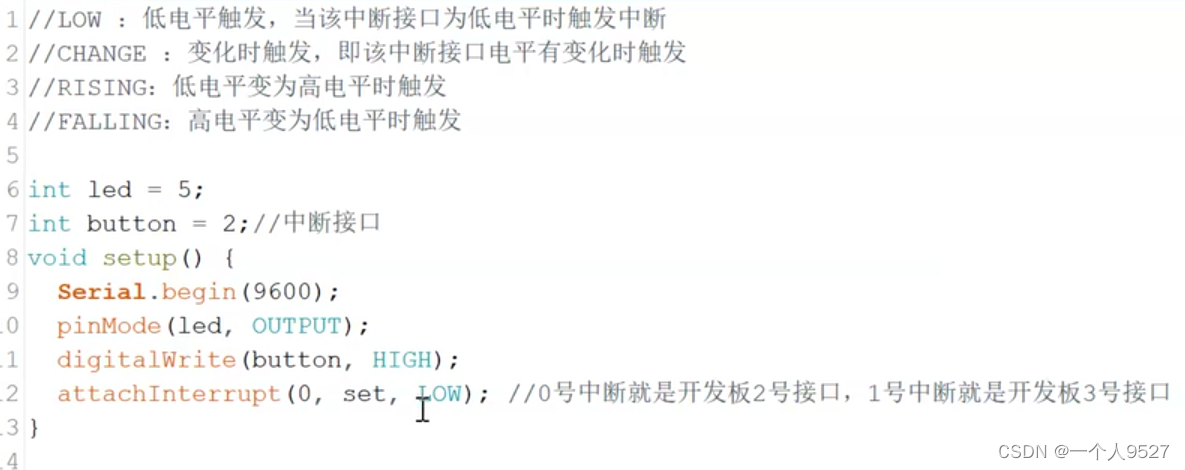

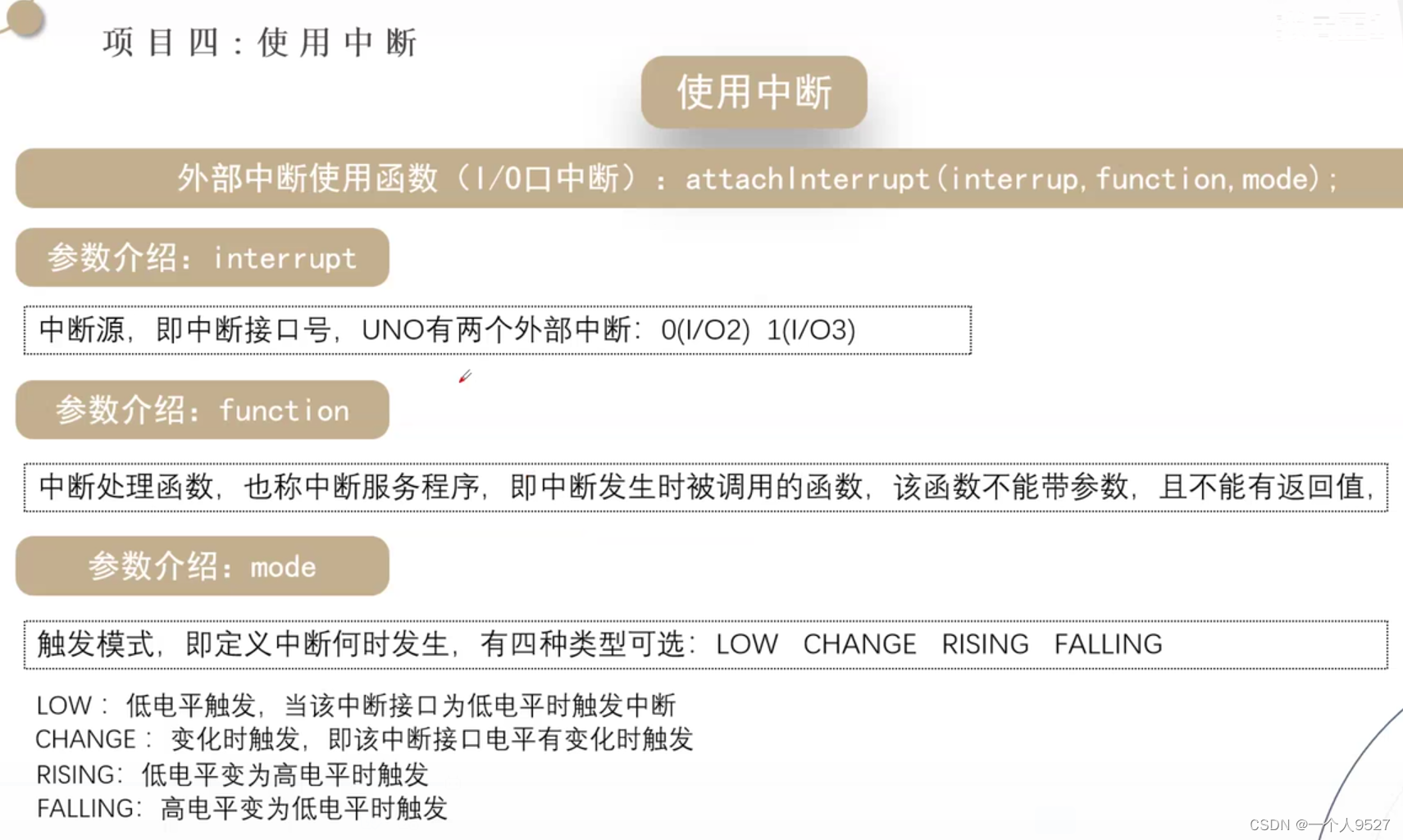

按下，再松手。高电平变低电平触发一次，低电平变高电平再触发一次。

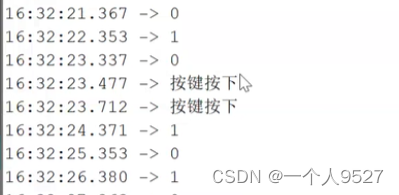

 按下检测一次，松手不会再检测到。



按下后松手检测到。

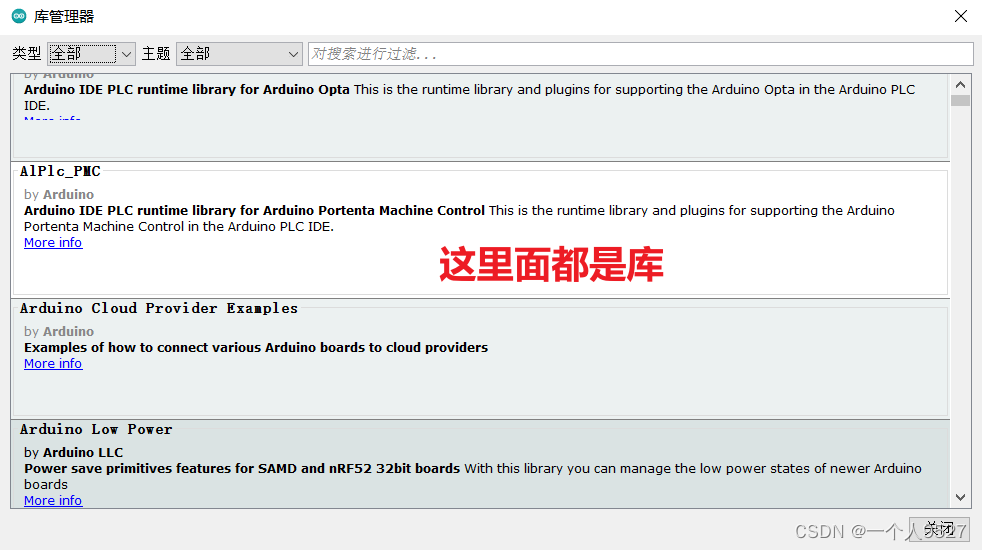

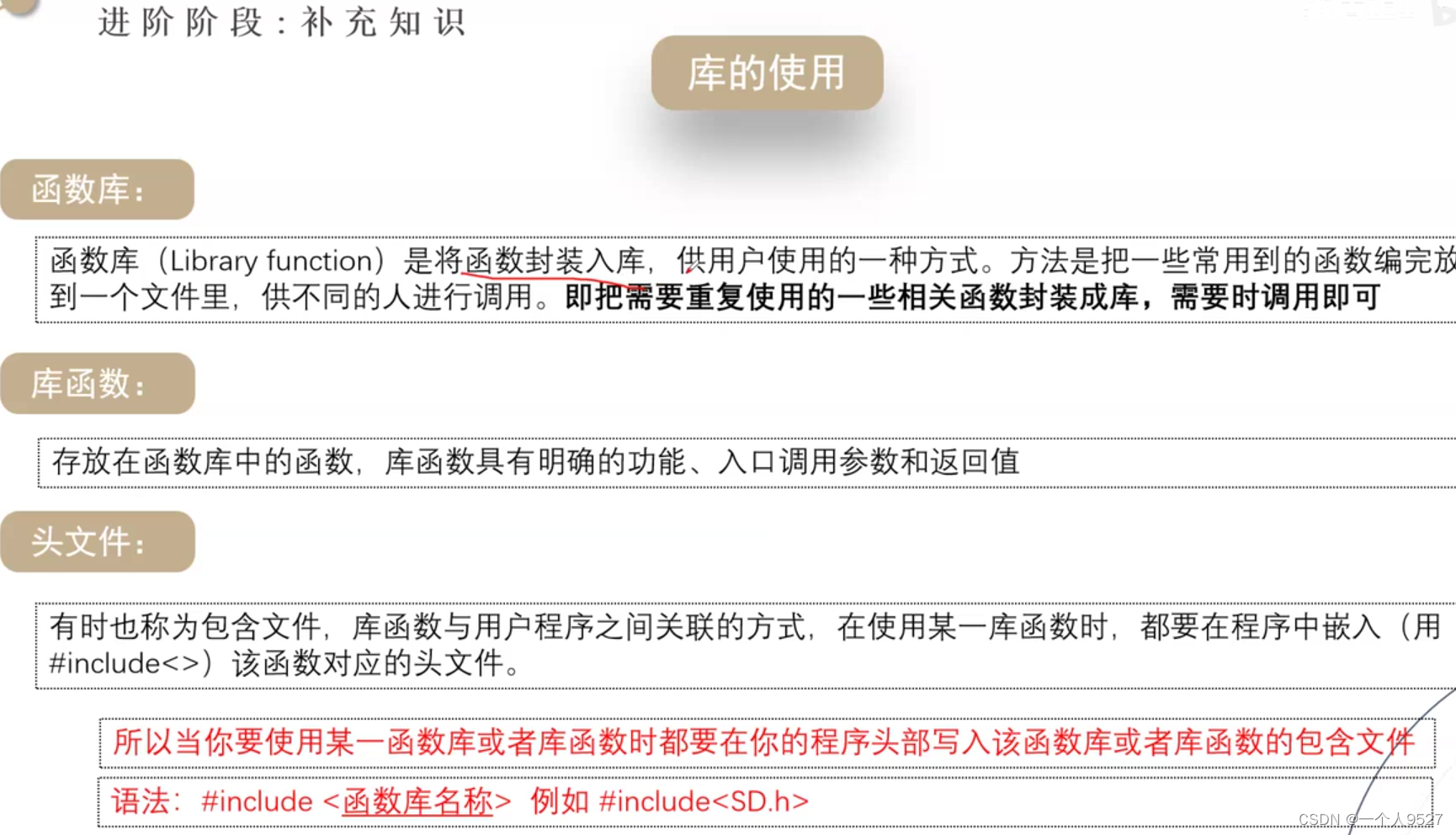

库的使用

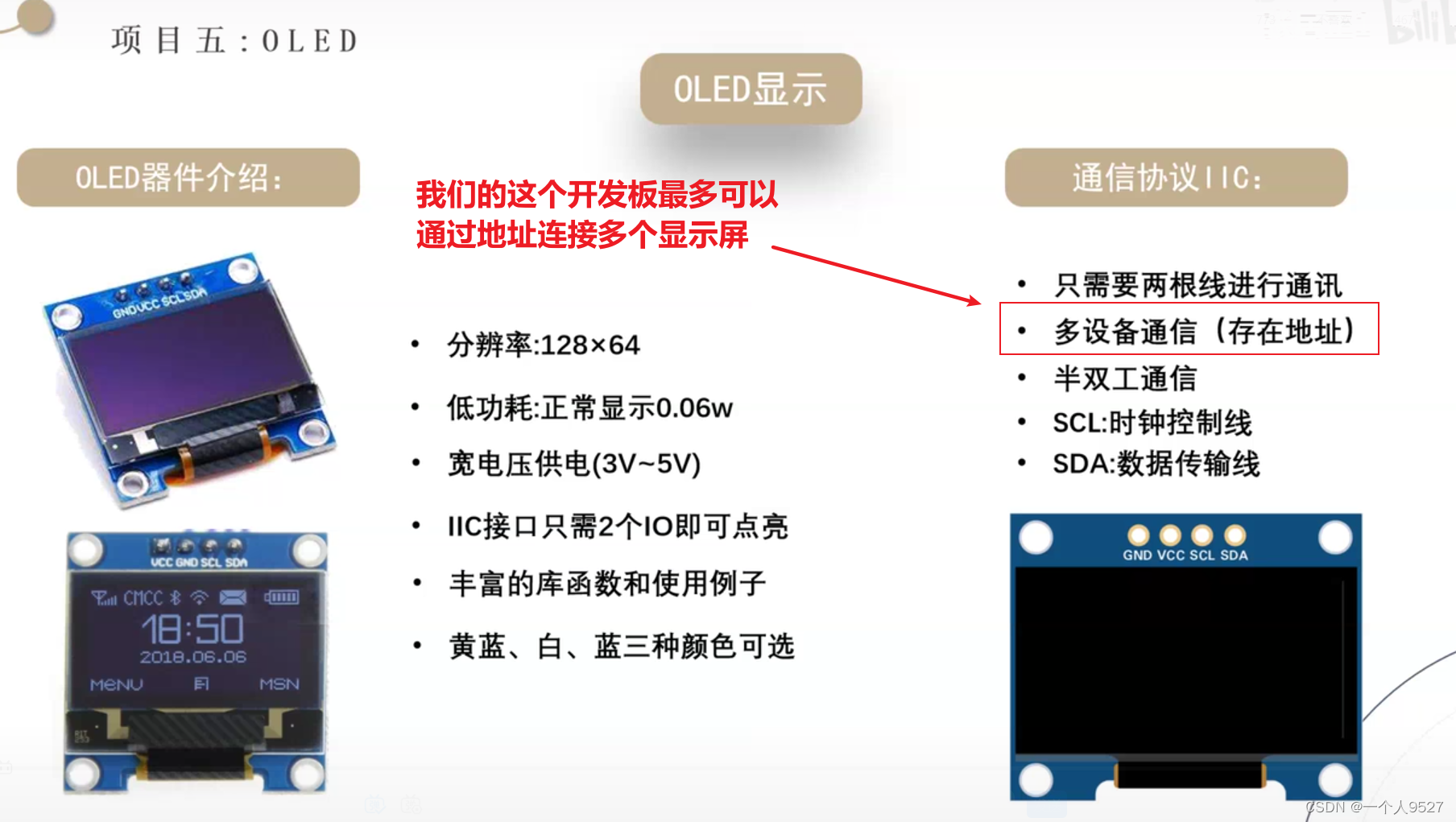

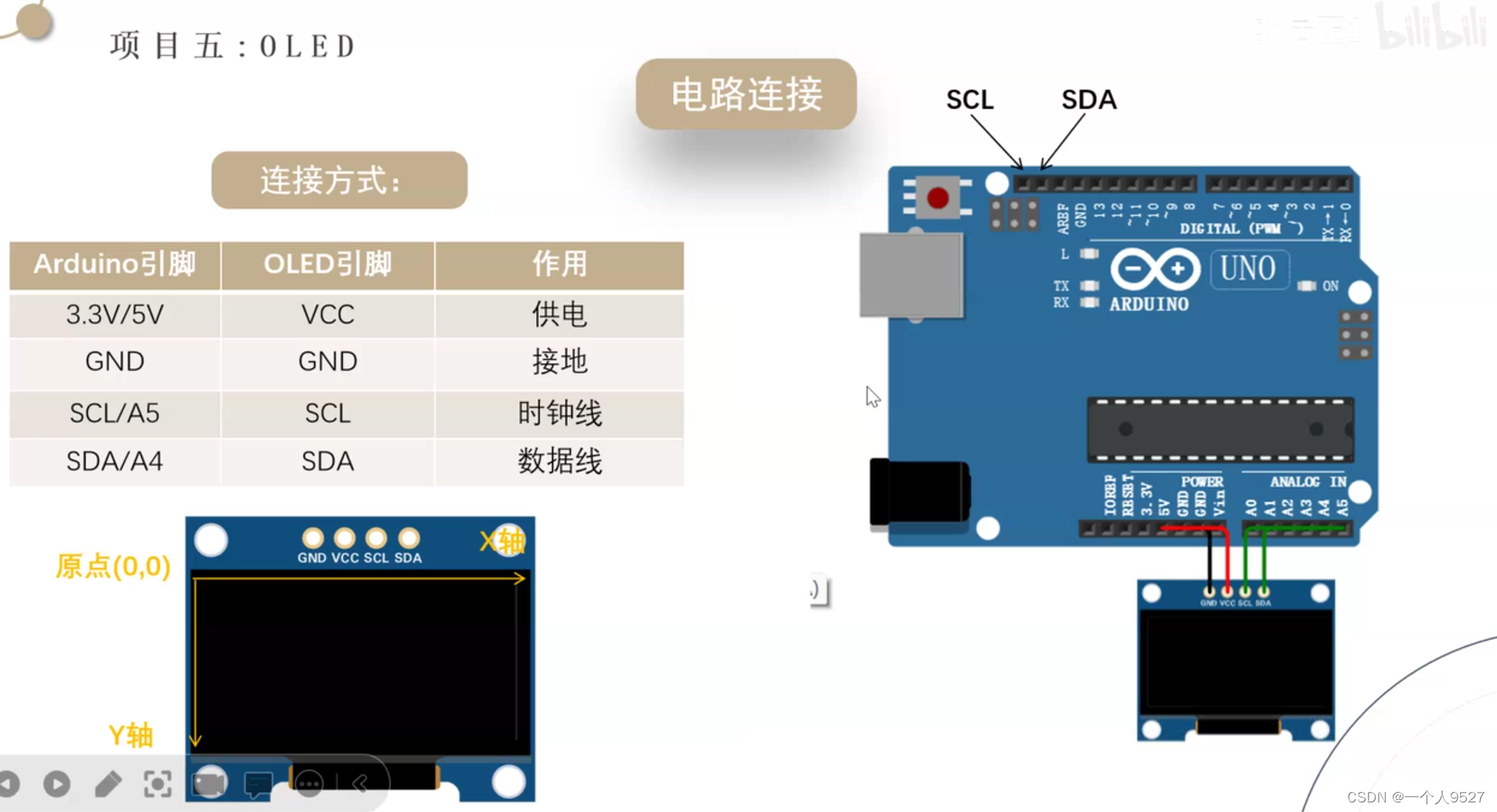

 oled显示屏

串口通信只能一对一进行通信。

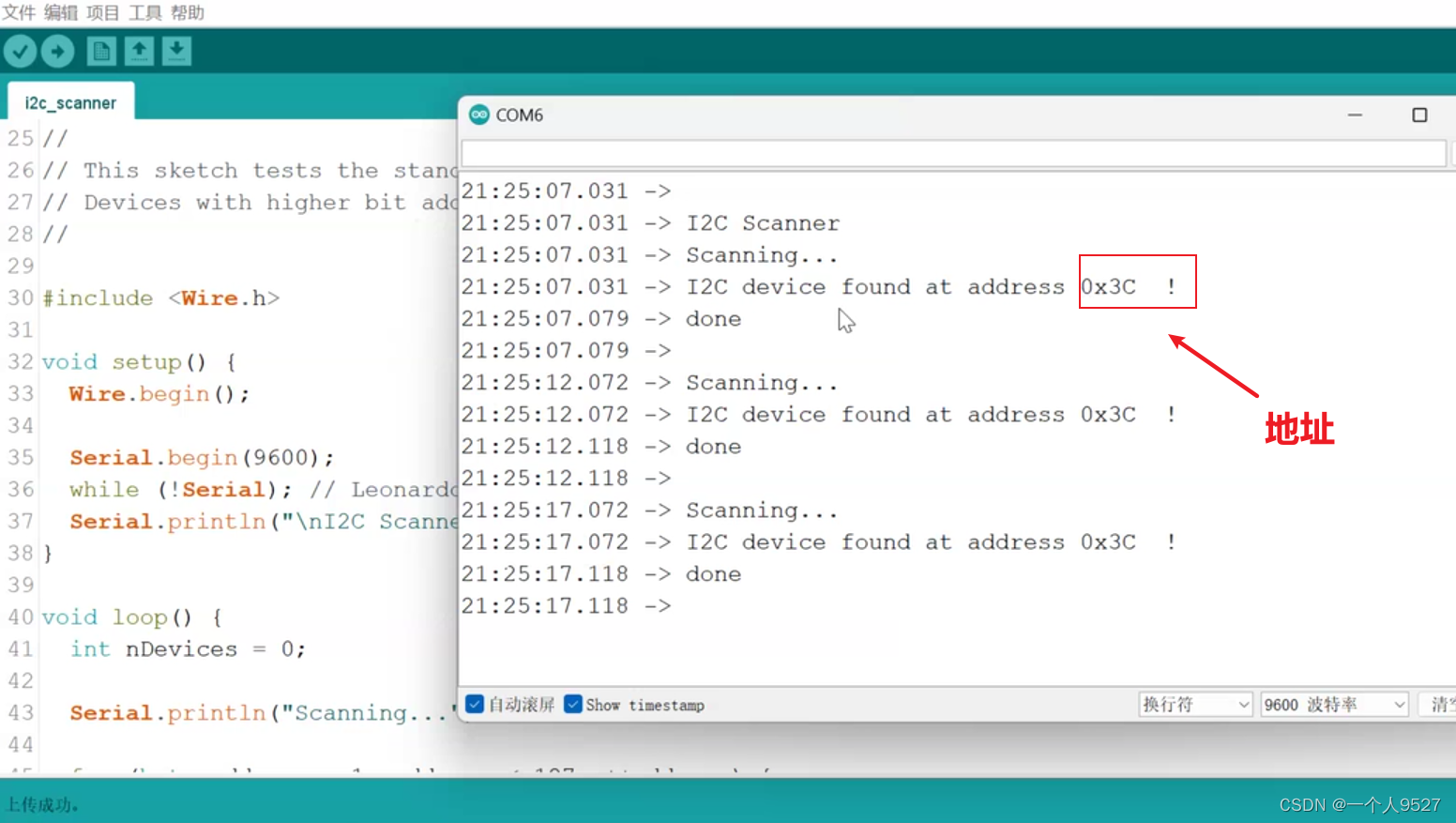

IIC通信可以一对多进行通信，给从设备附加地址， 主设备根据地址找到从设备。IIC(读作：I方C)。我们的开发板最多可以通过IIC通信连接128个显示屏。

 SCL不是用于传输数据的，SDA是用来传输数据的，所以它只有一根线是传输数据的，所以他是半双工通信的。

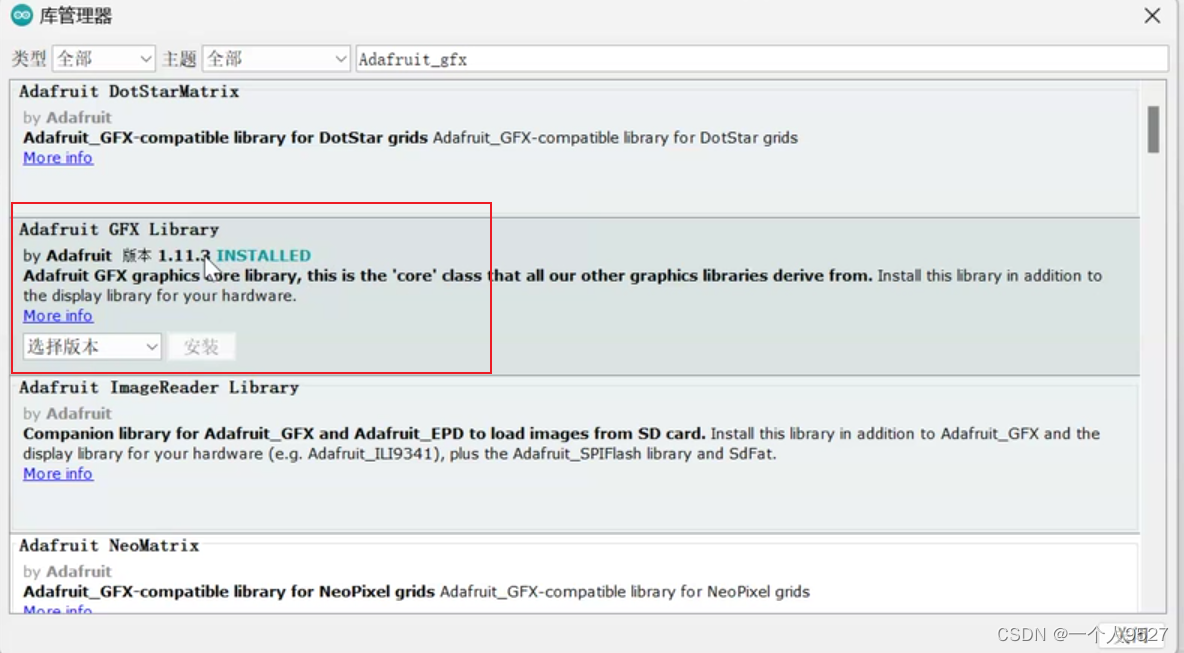

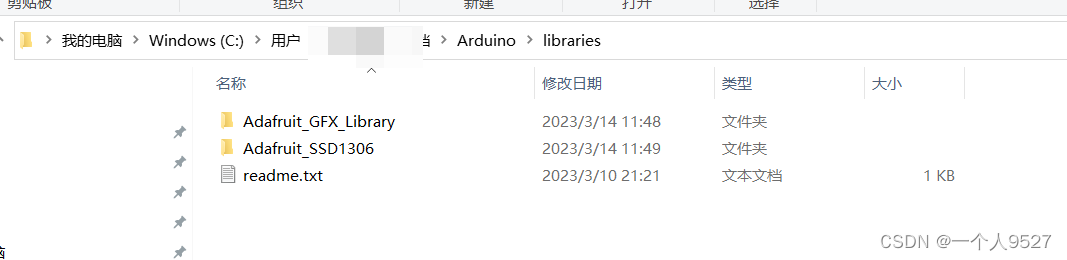

前一个库自带了，不需要下载，后两个库需要下载。

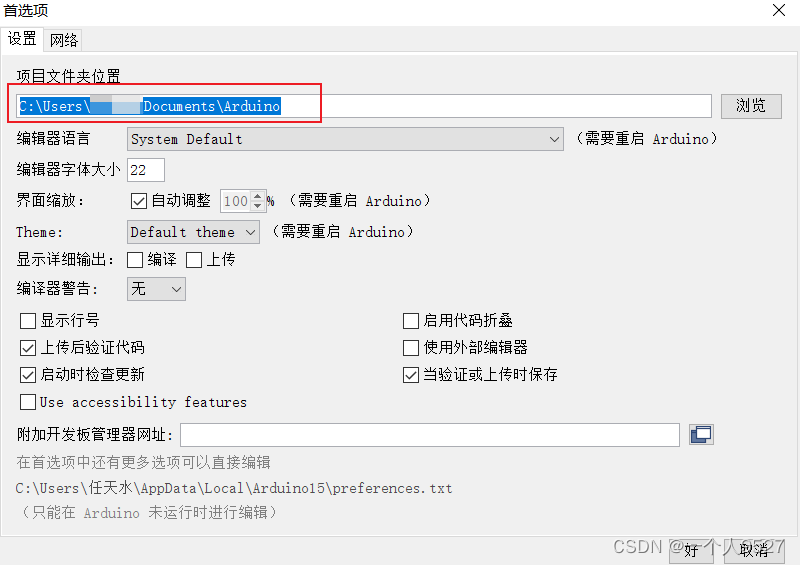

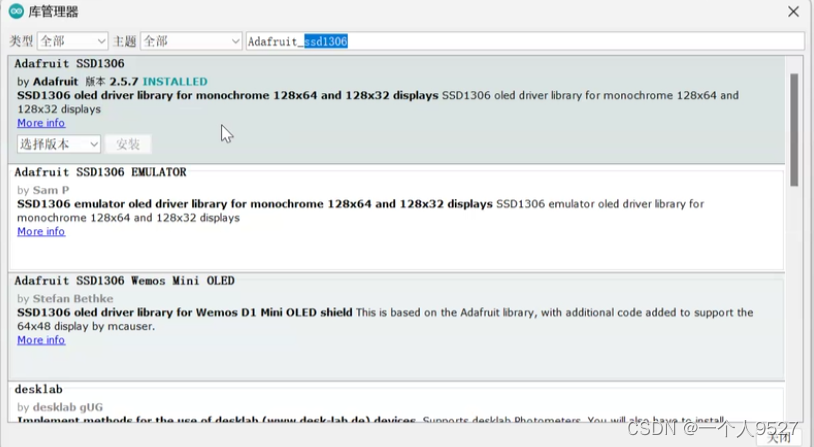

下载库

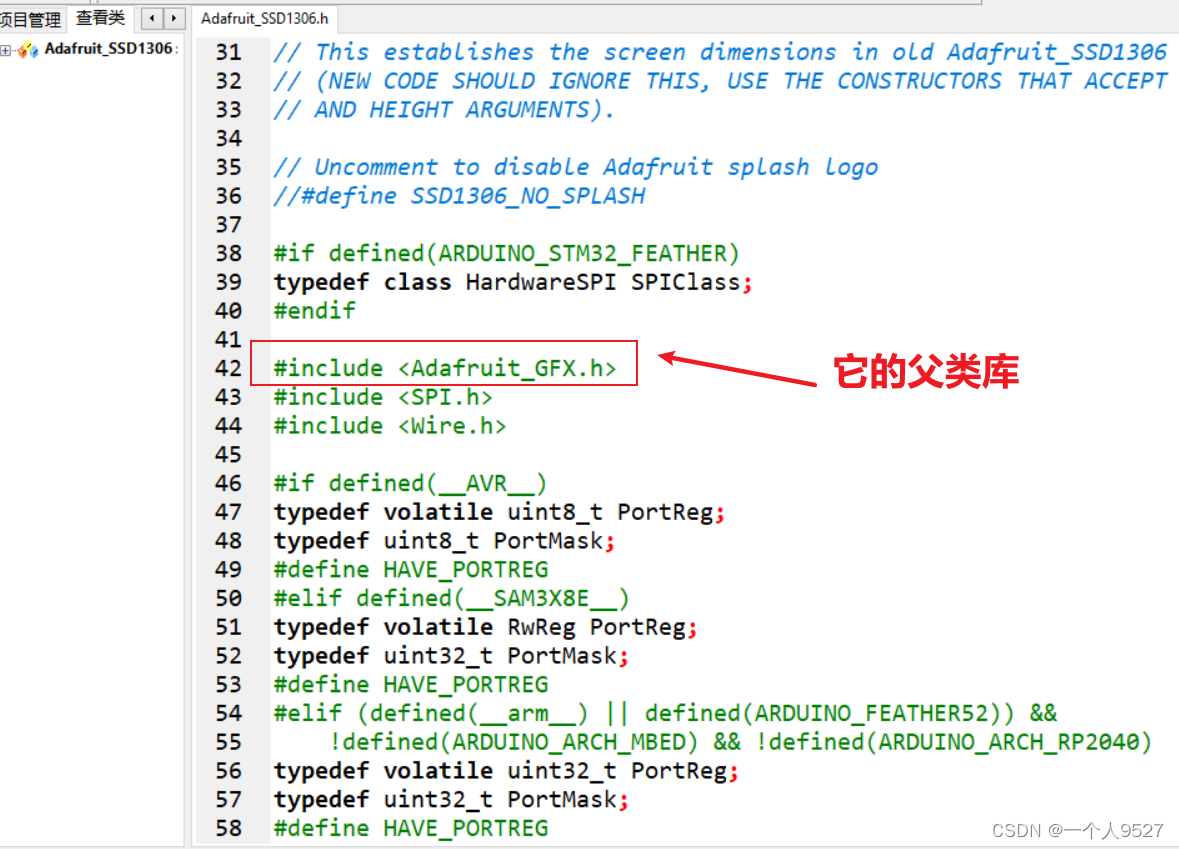

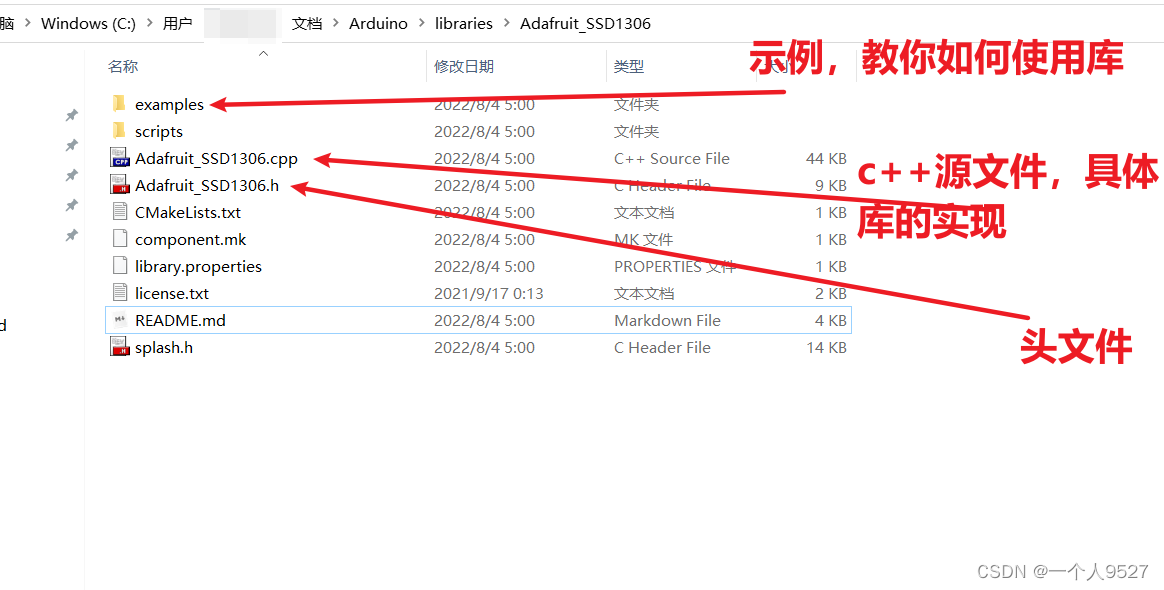

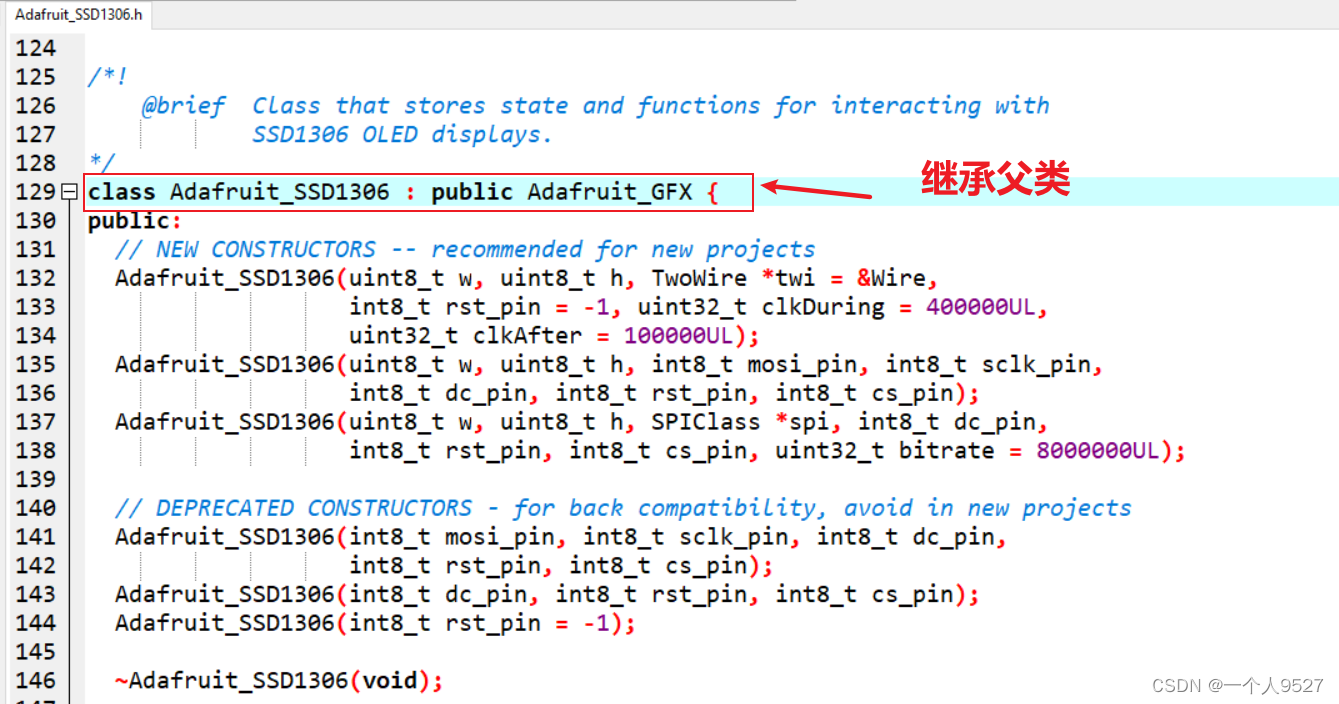

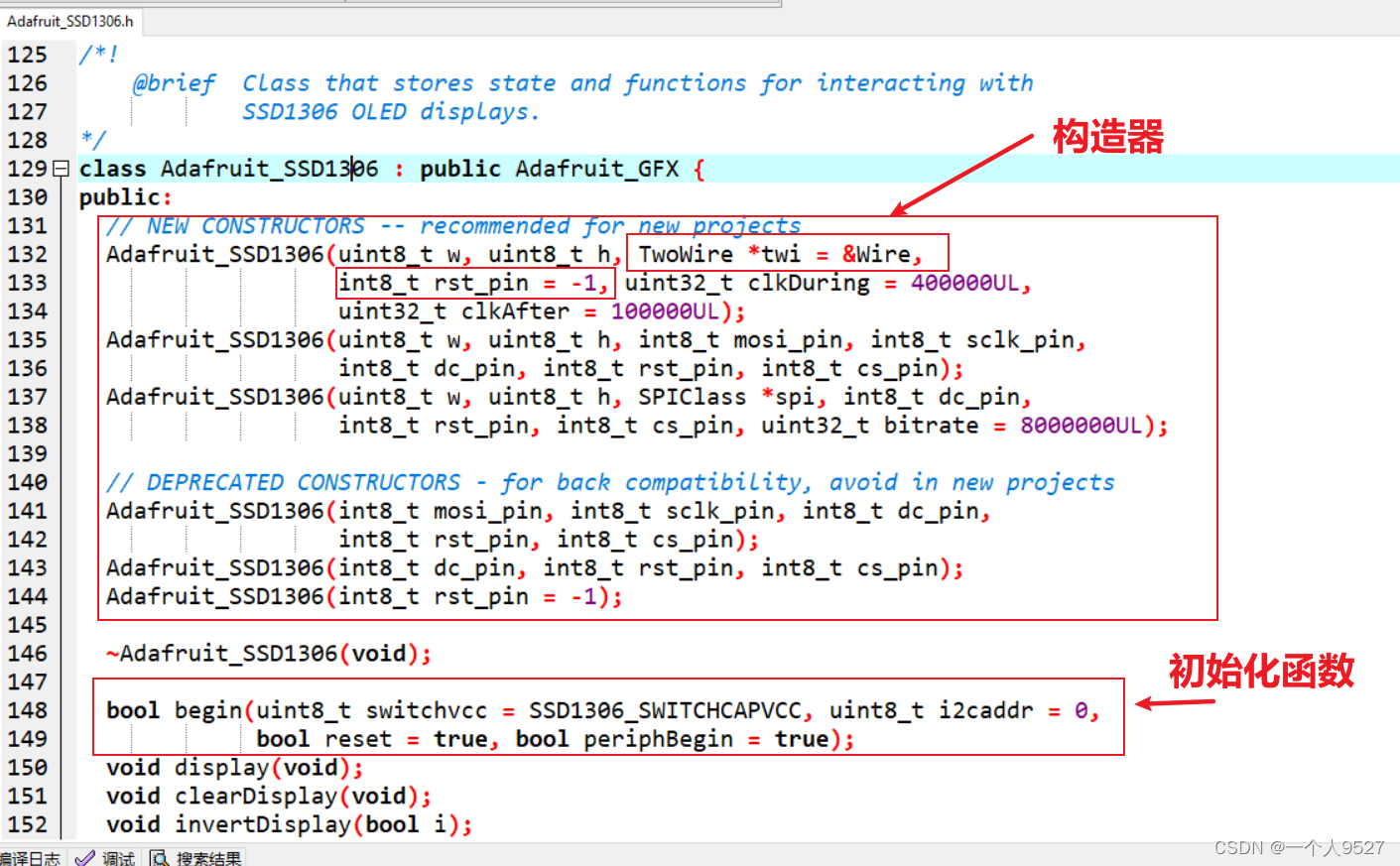

 下面我们看一下源码：

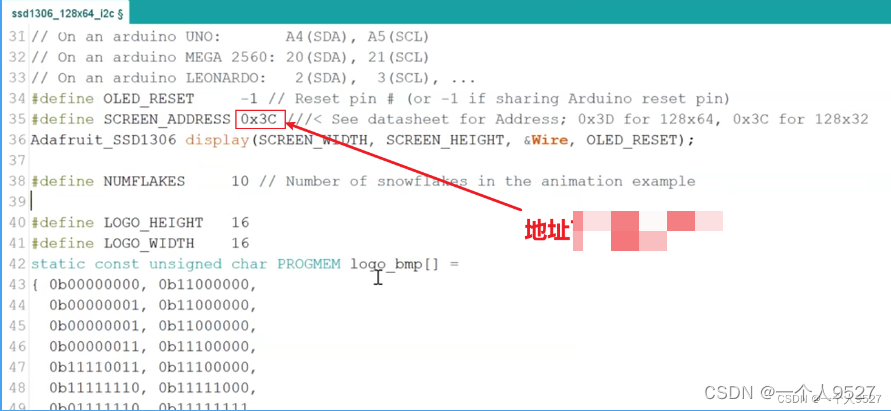

128*64是像素点

 i2c就是IIC通信

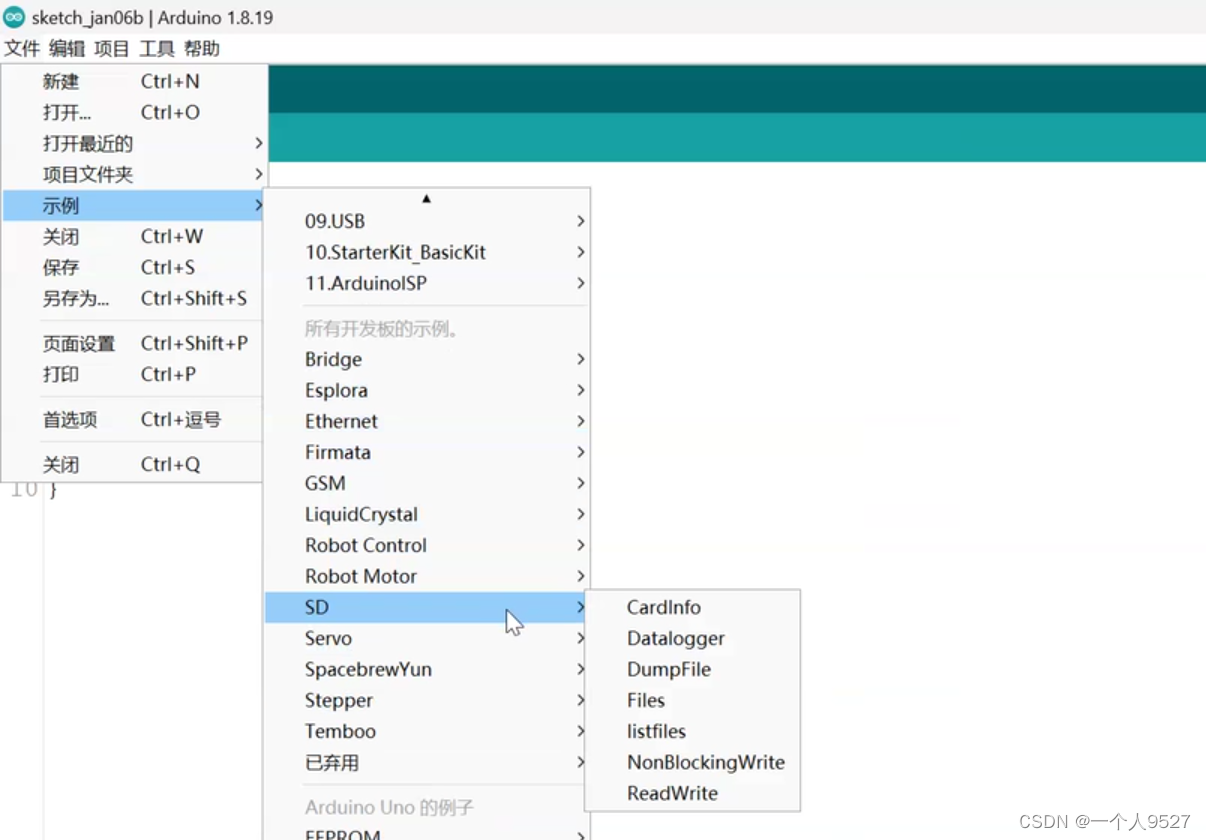

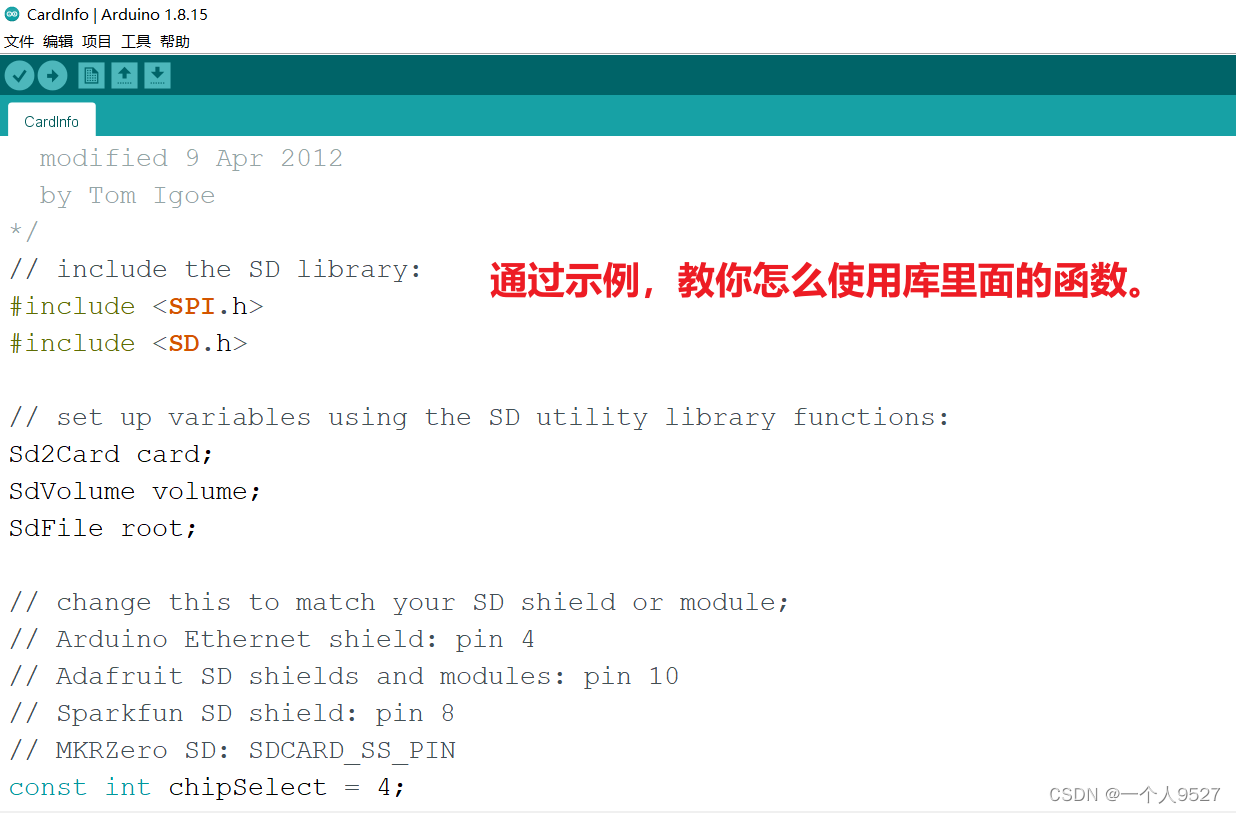

示例文件是只读文件，是不能修改的。

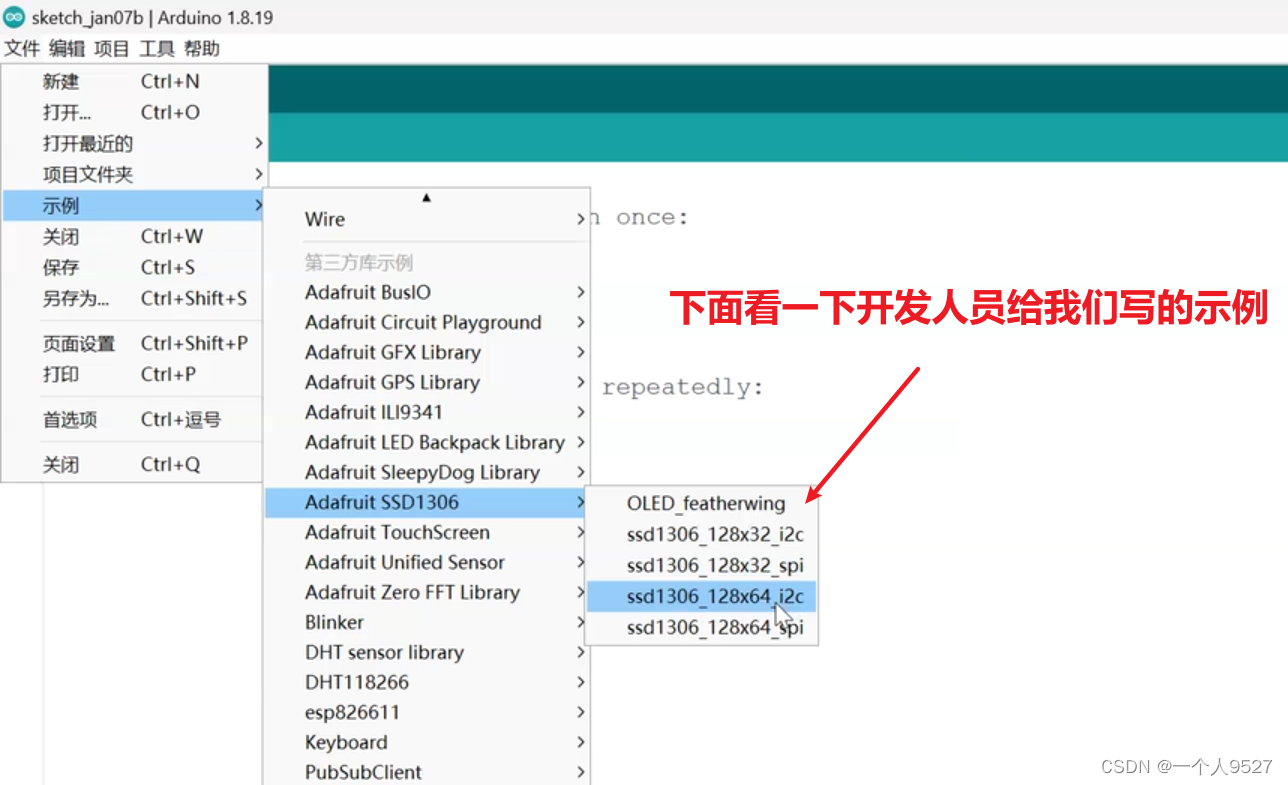

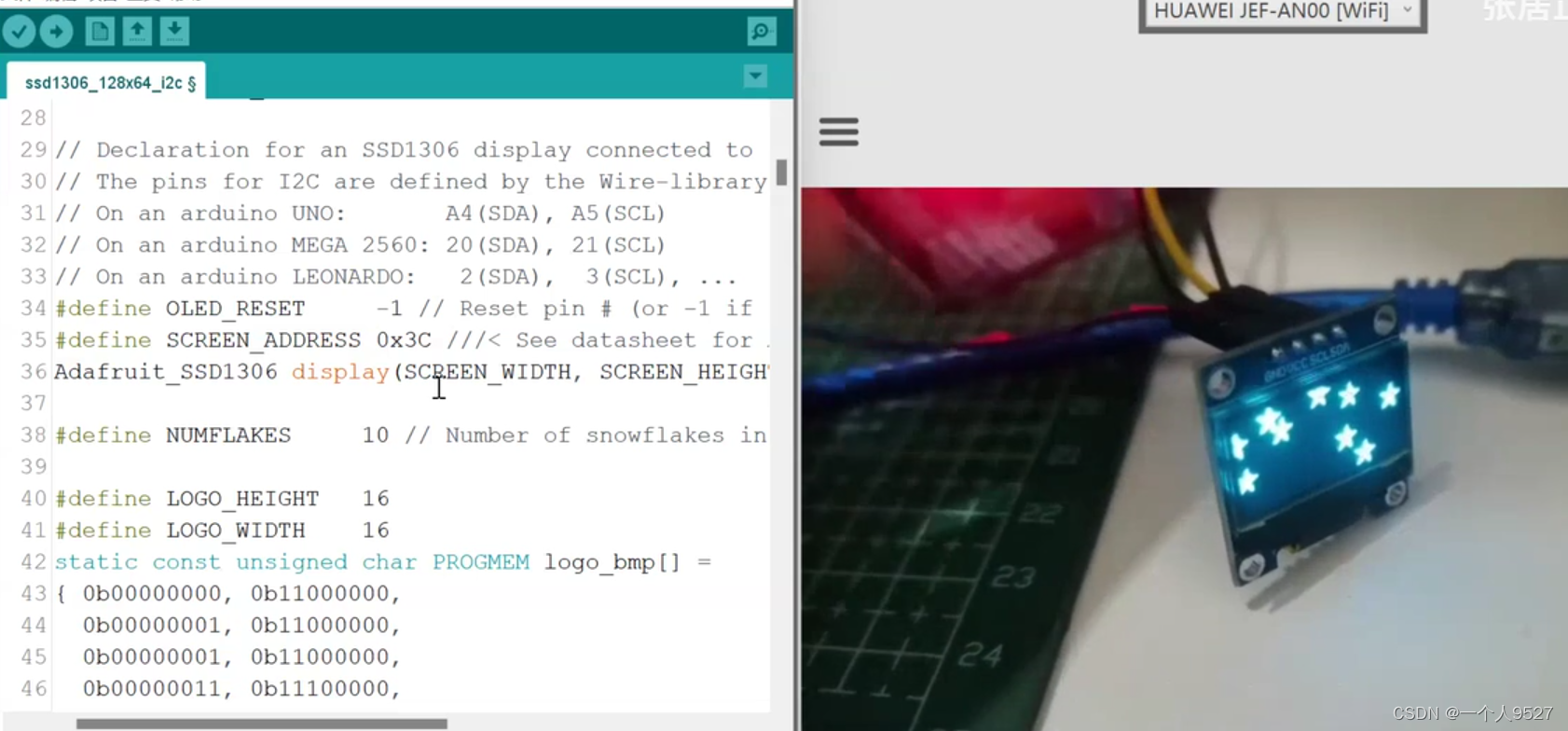

 上传之后就可以看到开发人员写的这个示例产生的一些图案。

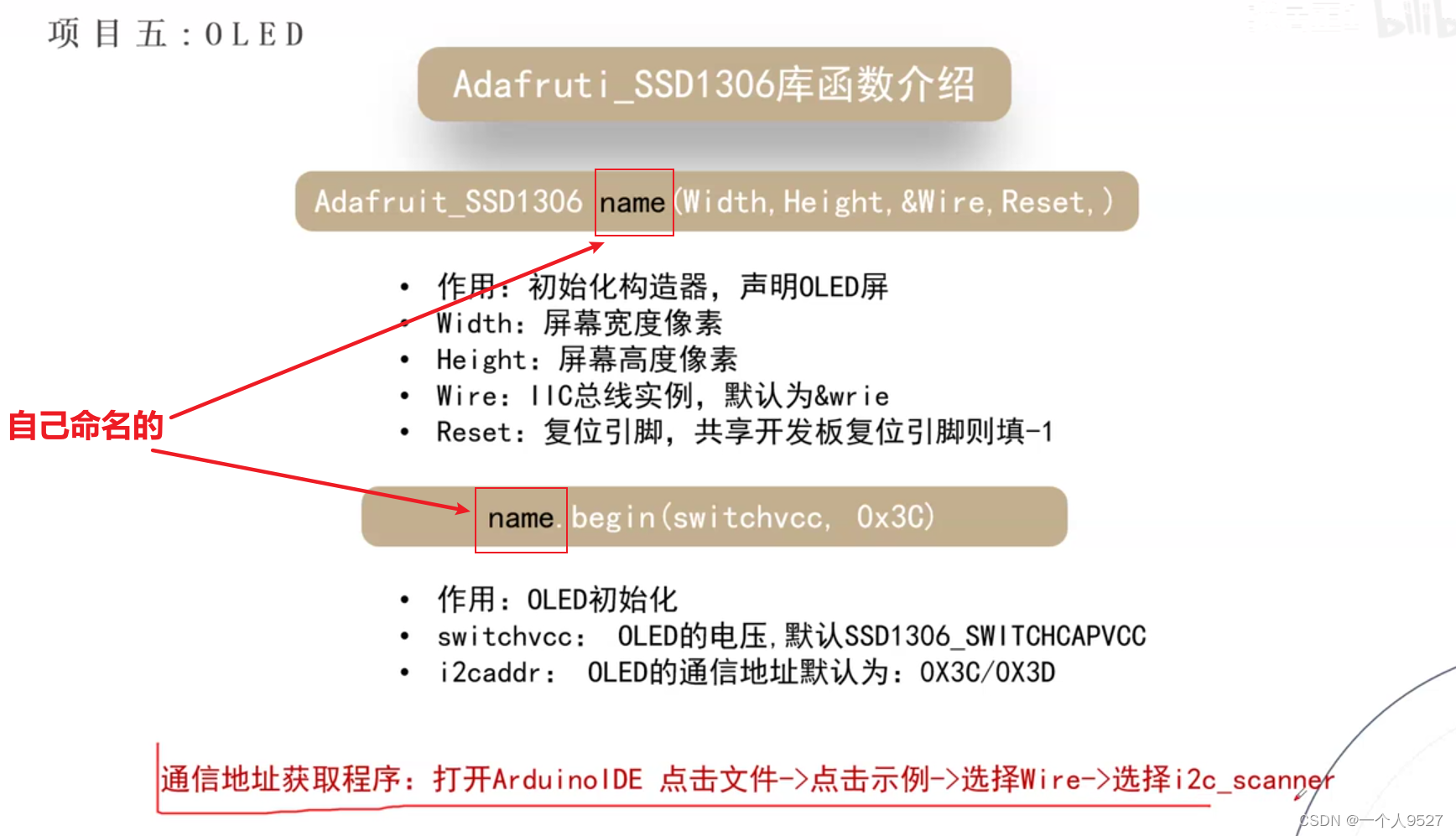

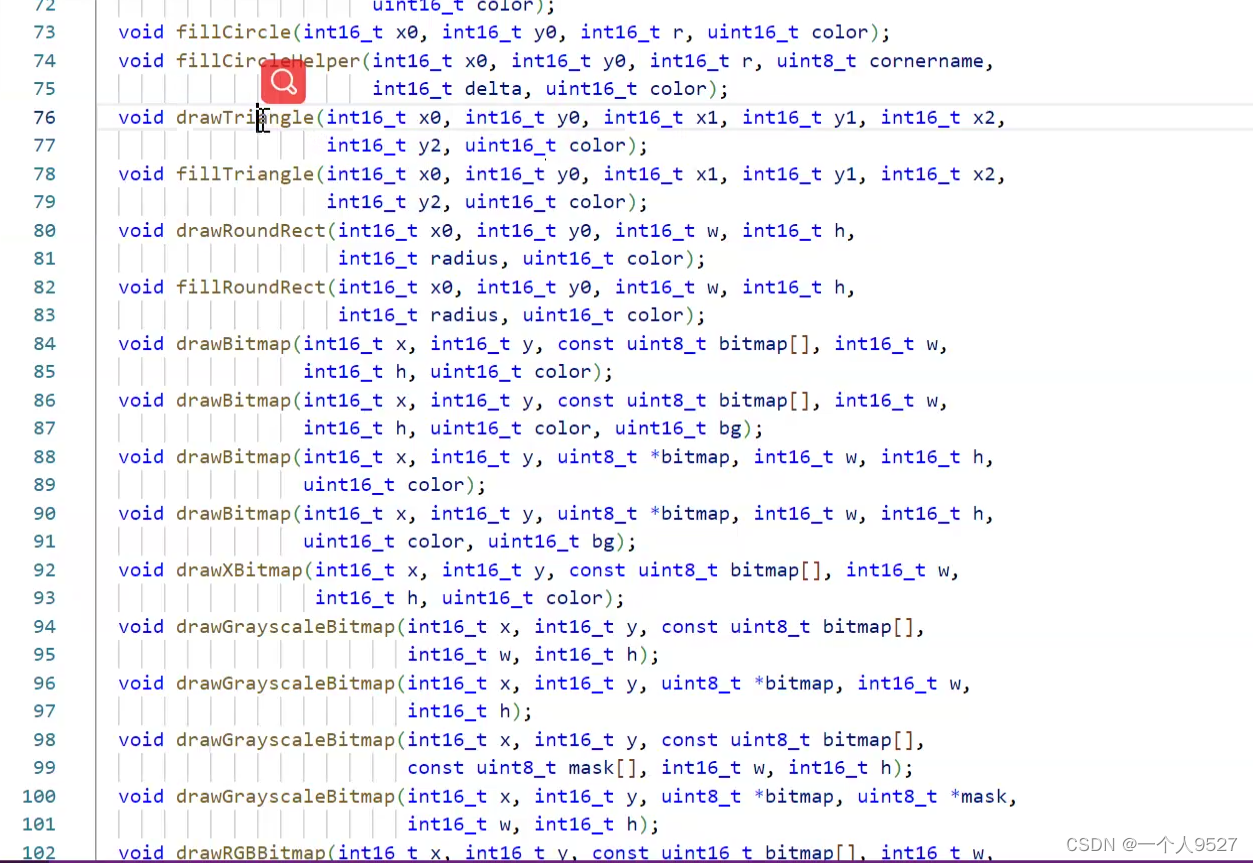

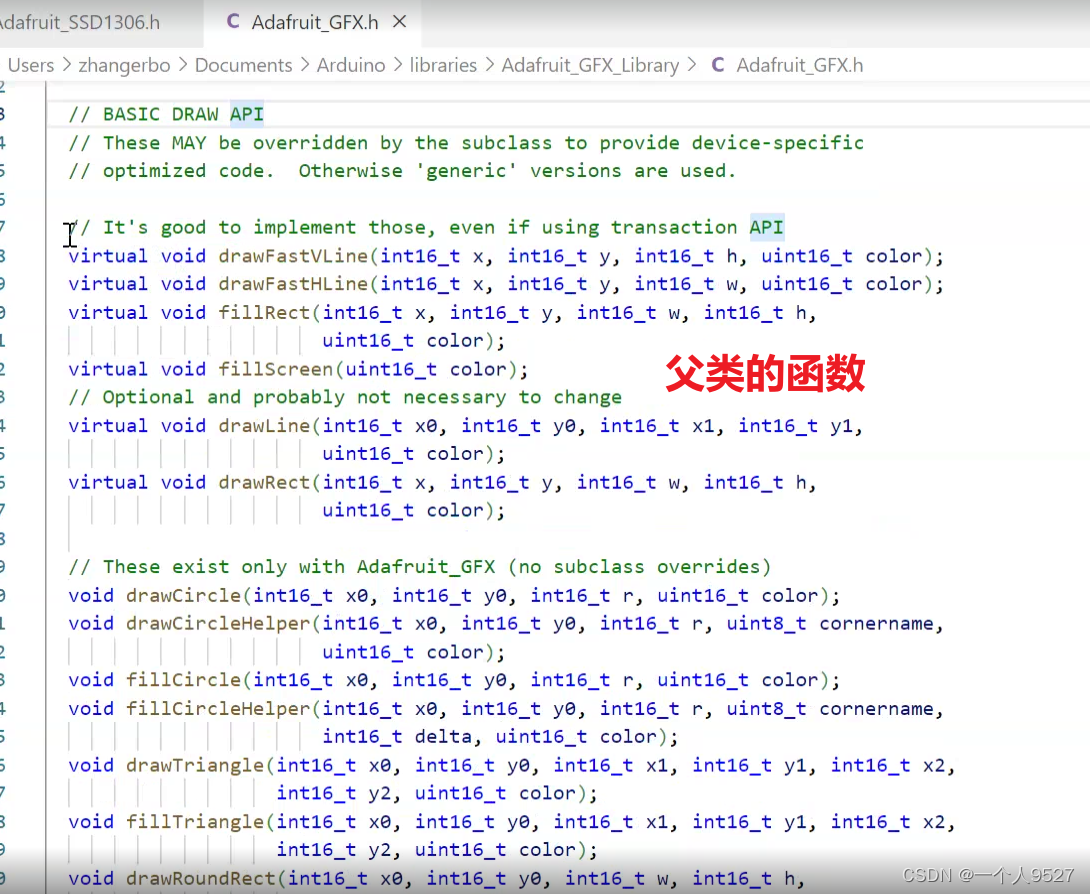

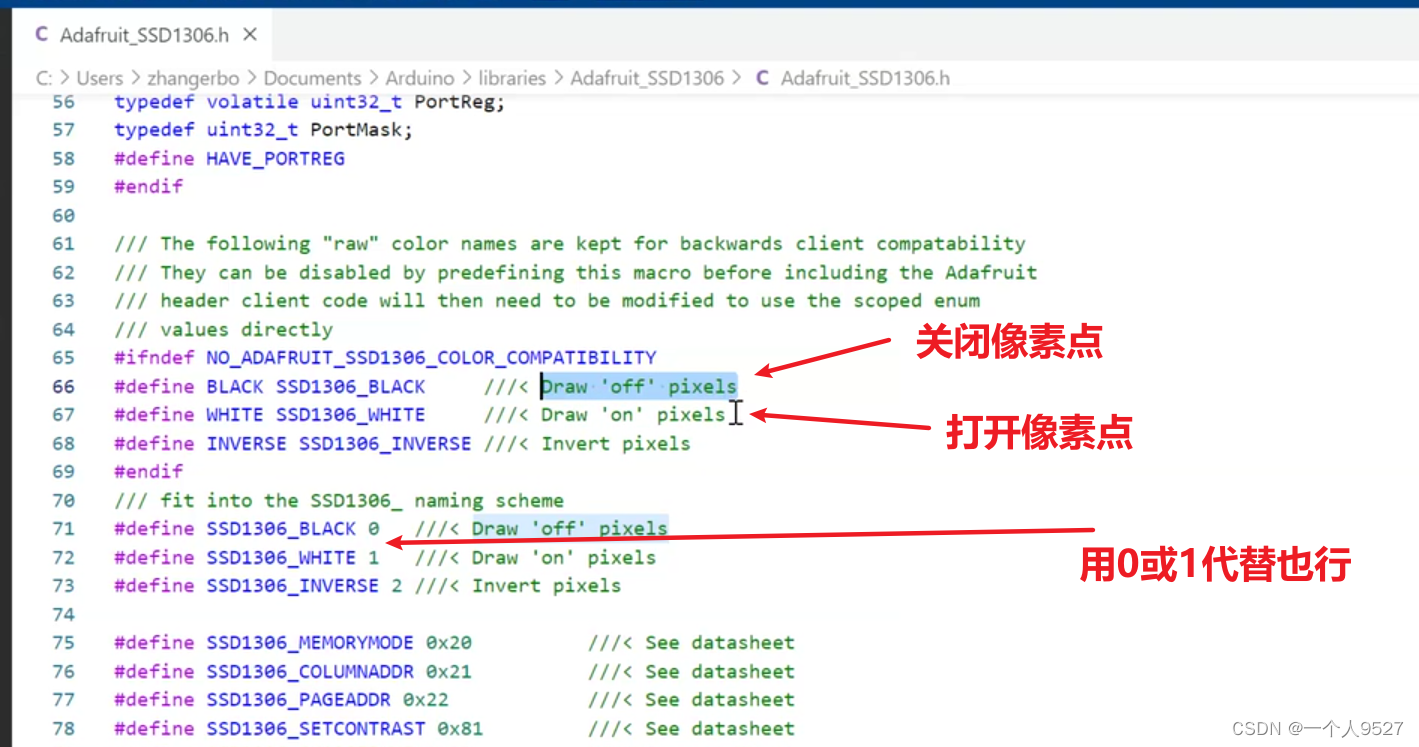

 库函数的介绍

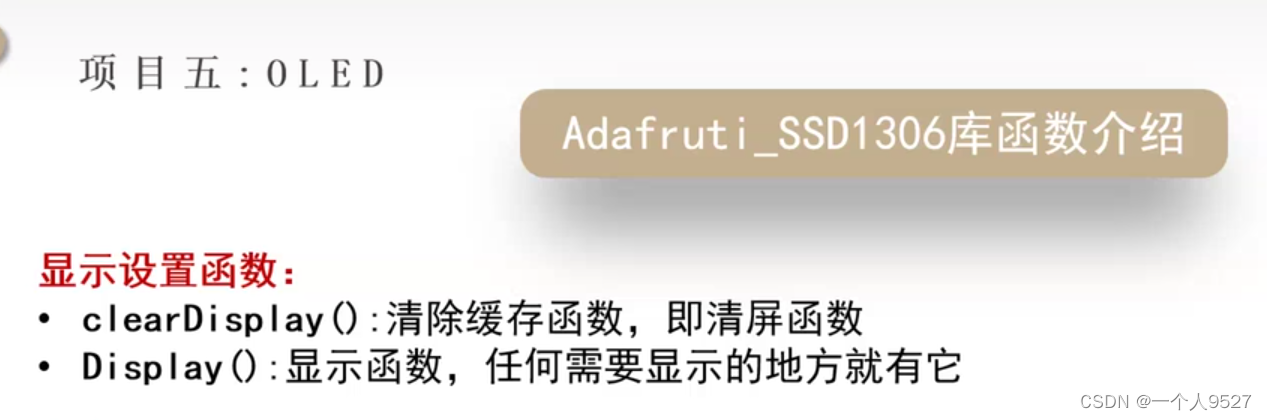

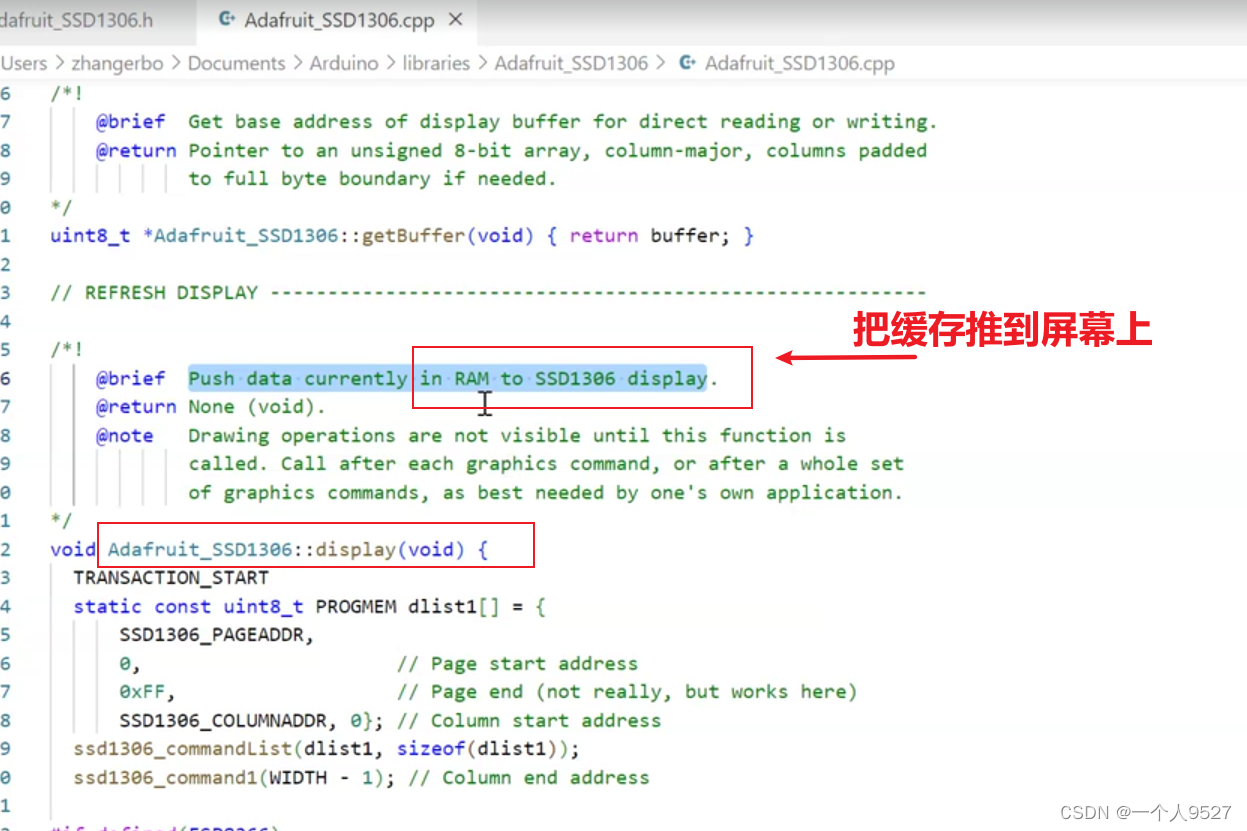

数据先进缓存，再用显示函数，显示到屏幕。

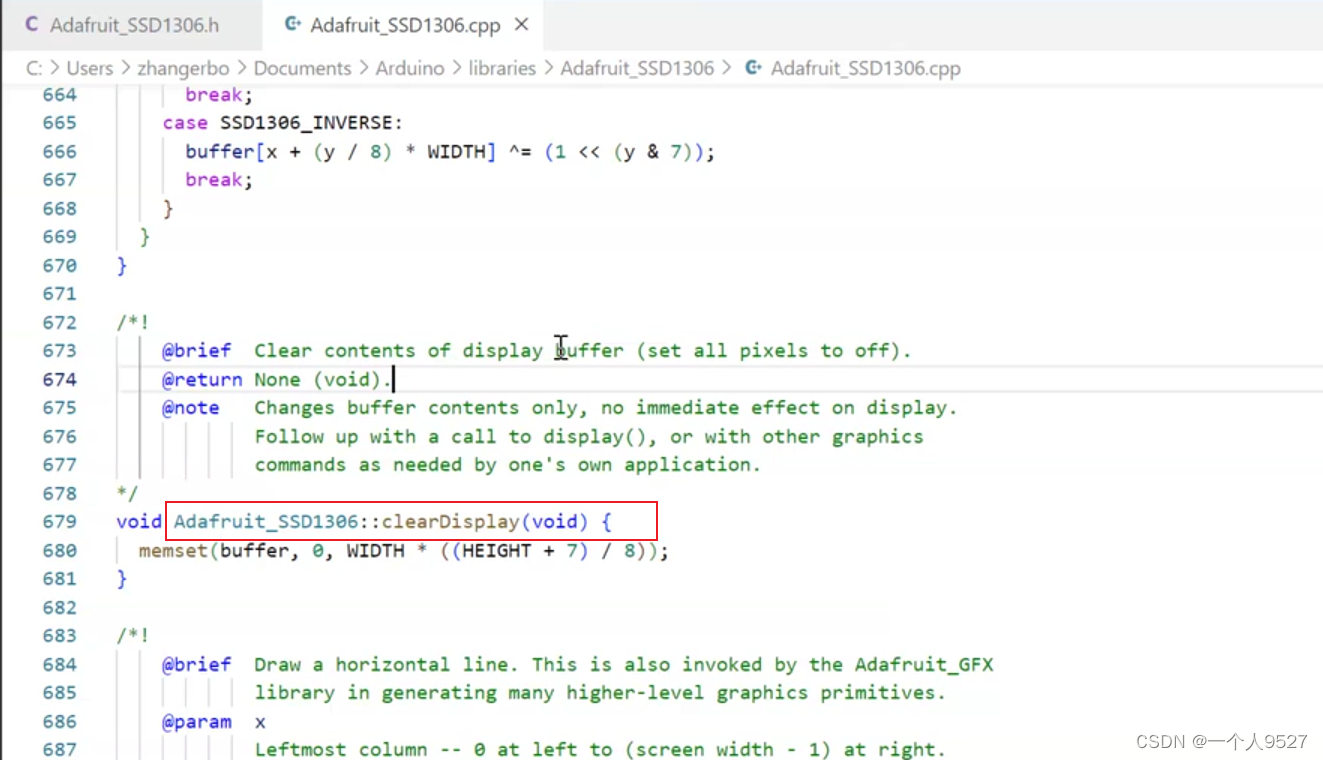

如果要清屏，先清缓存里面的数据，再调用显示函数就可以清屏了。

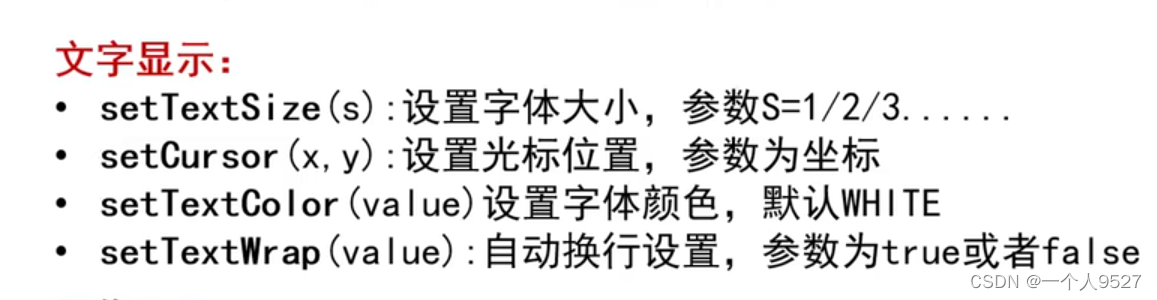

解释：

1、S越大，字体越大。

2、 坐标。

3、单色，只有白色。

 4、如果文字超出屏幕，会自动换行。

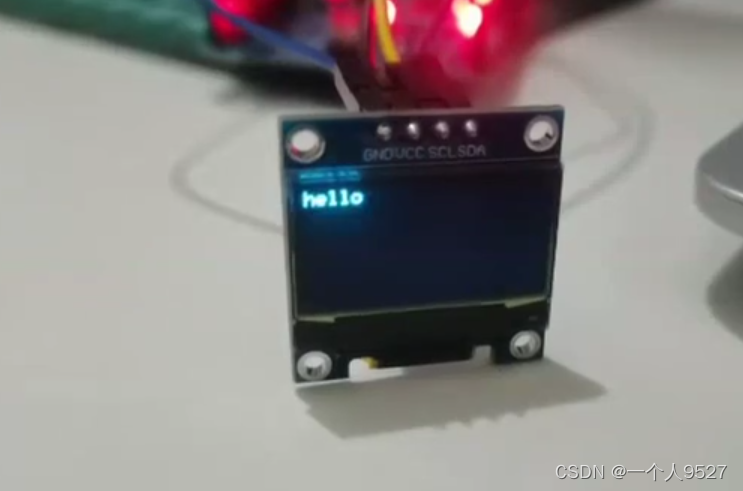

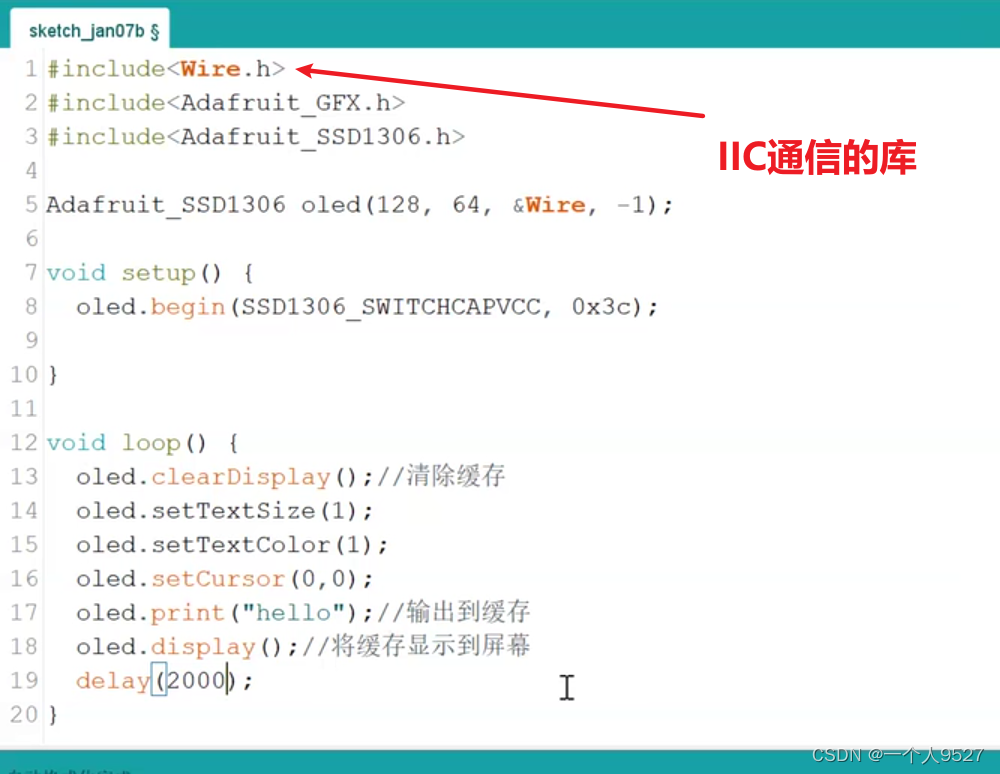

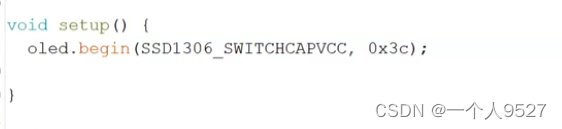

写一段代码演示一下

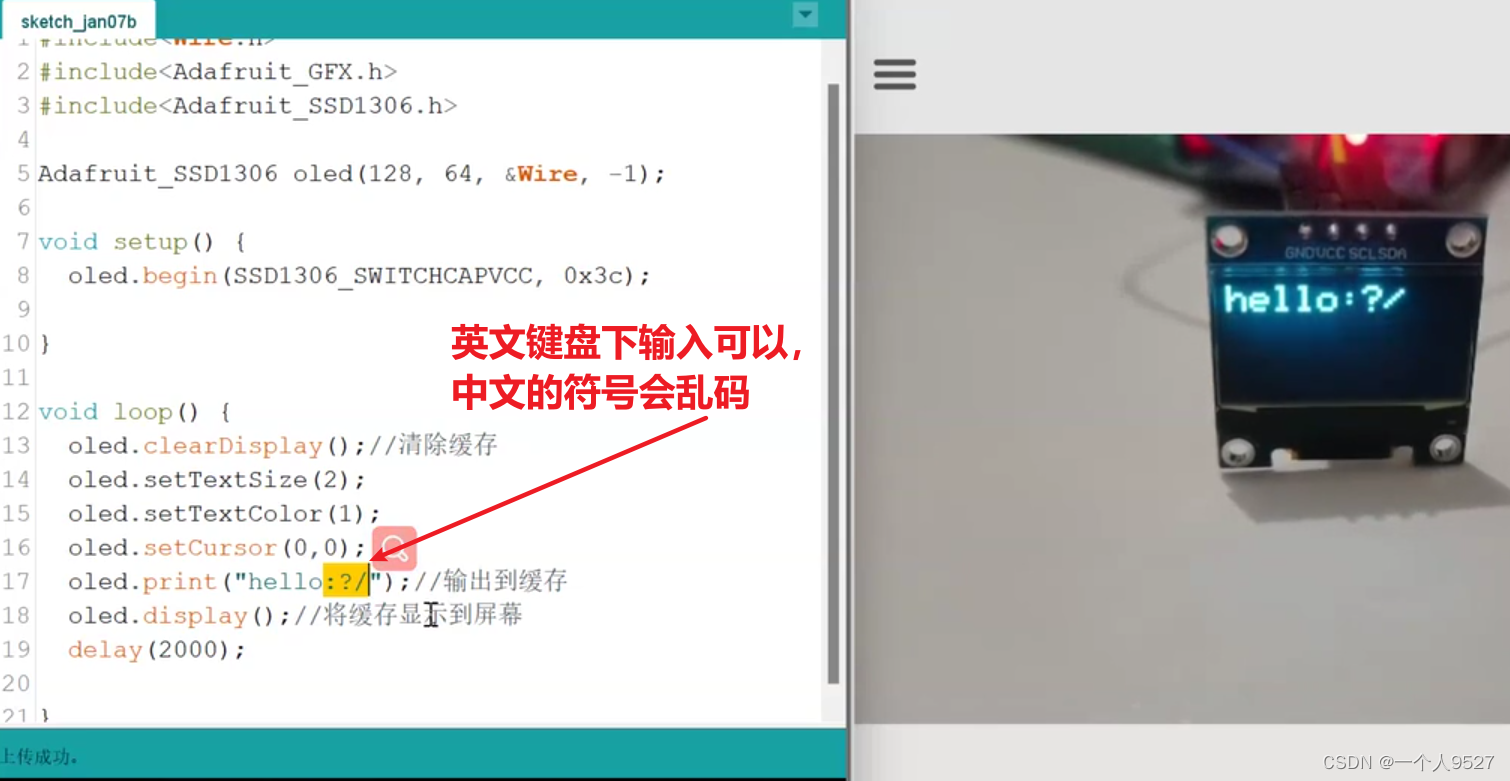

 改动一下：

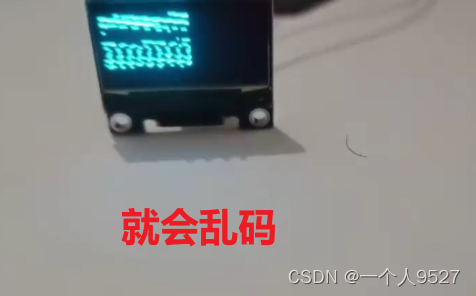

 中文汉字、字符不能用文字显示，但是我们可以用图像显示。

（有其他的库可以文字显示，但是太大了，存不下，不适合）

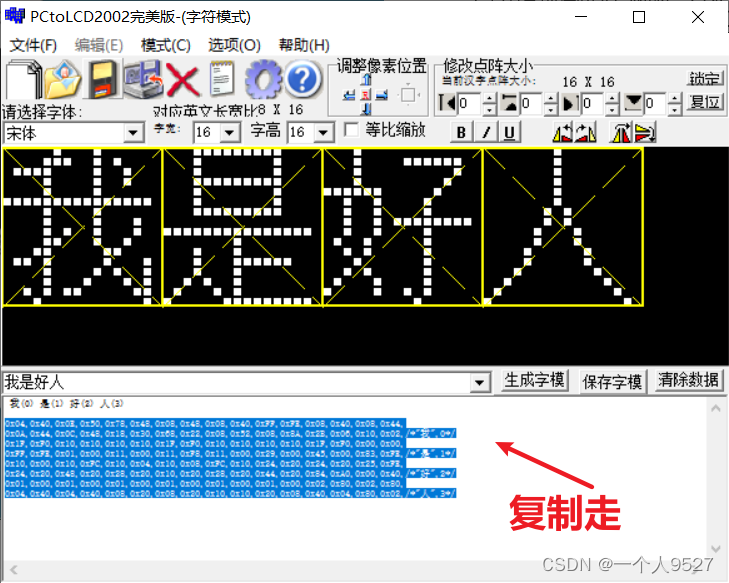

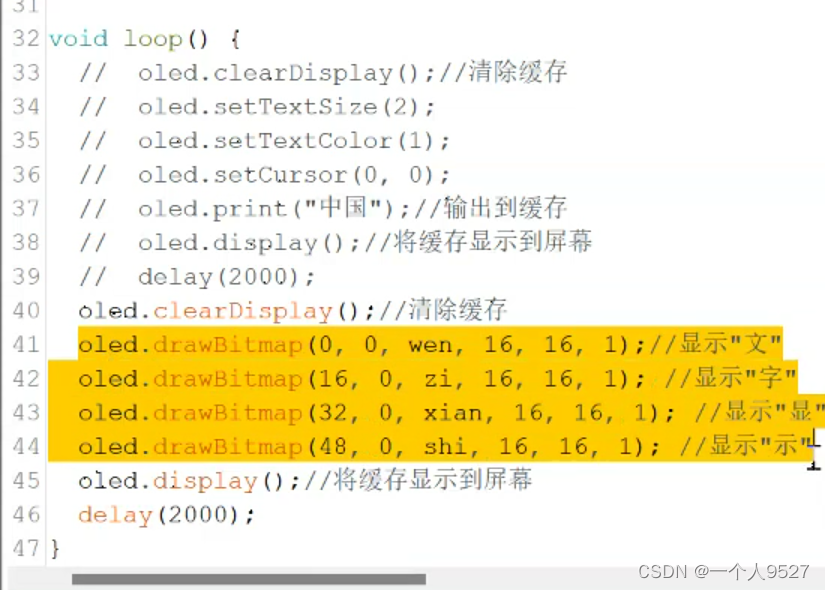

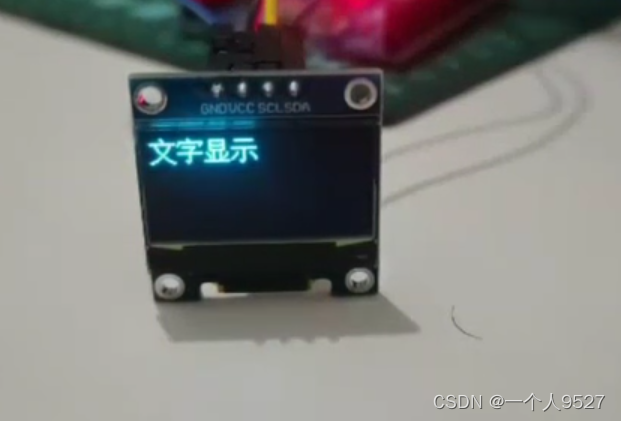

显示汉字

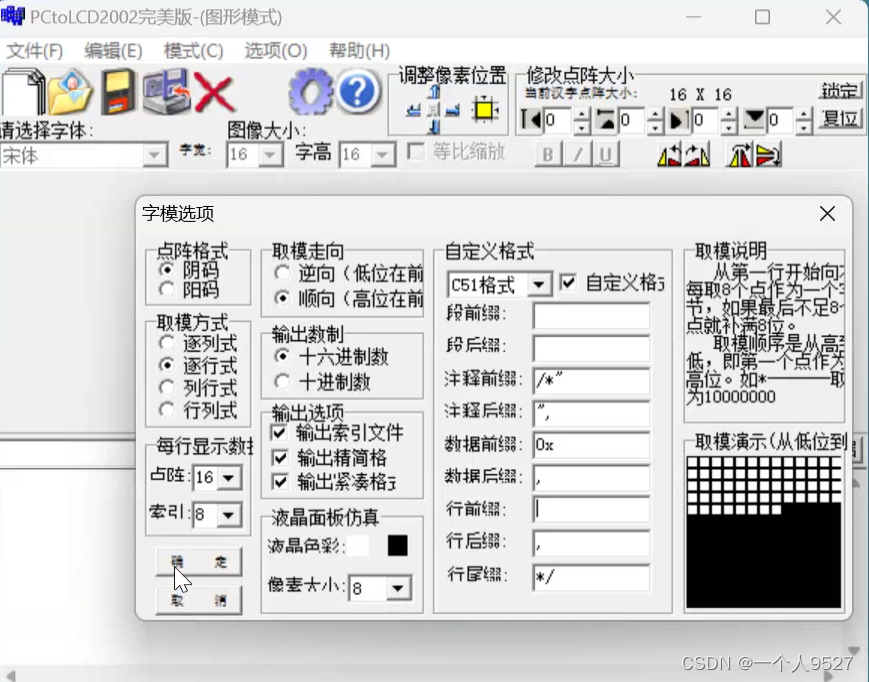

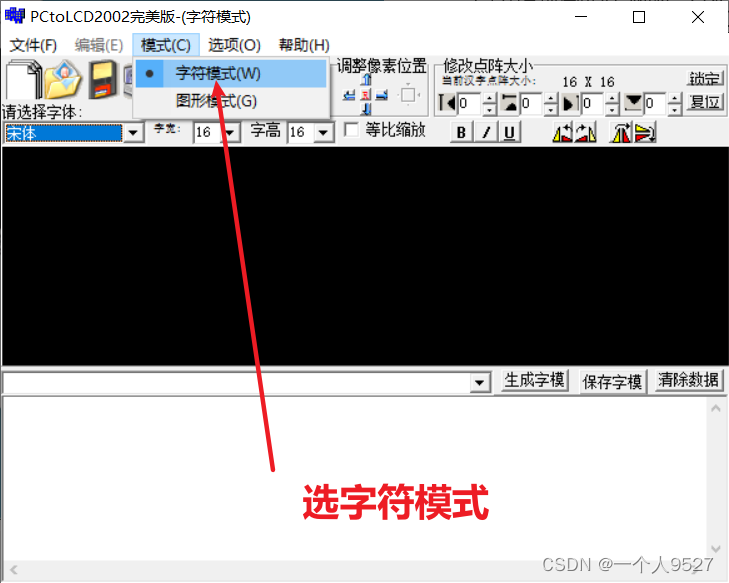

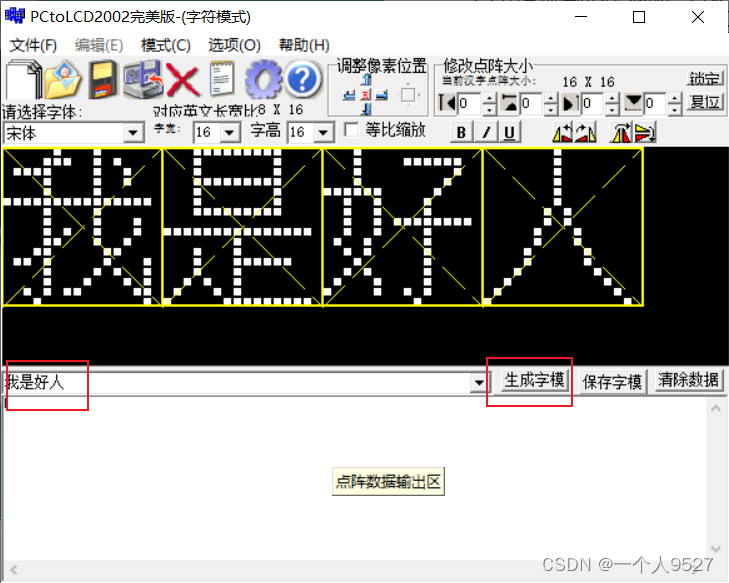

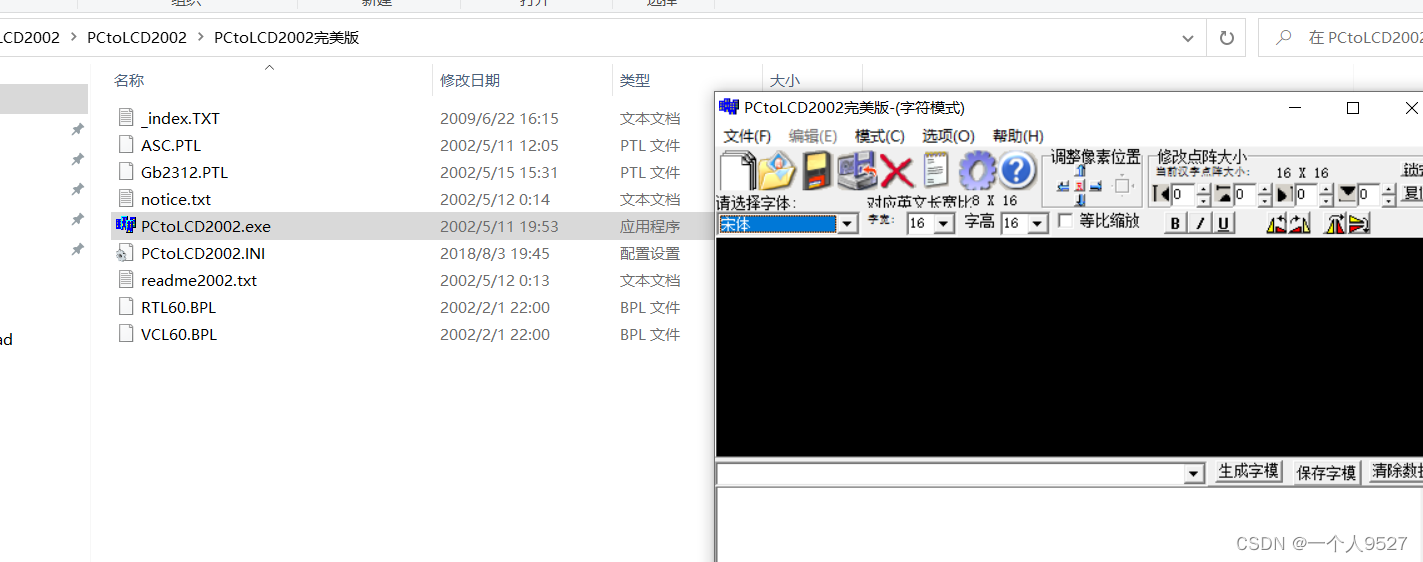

 OLED取模软件链接：https://pan.baidu.com/s/1r6RaKvAlq4CaKTUjtngvtw
提取码：1234

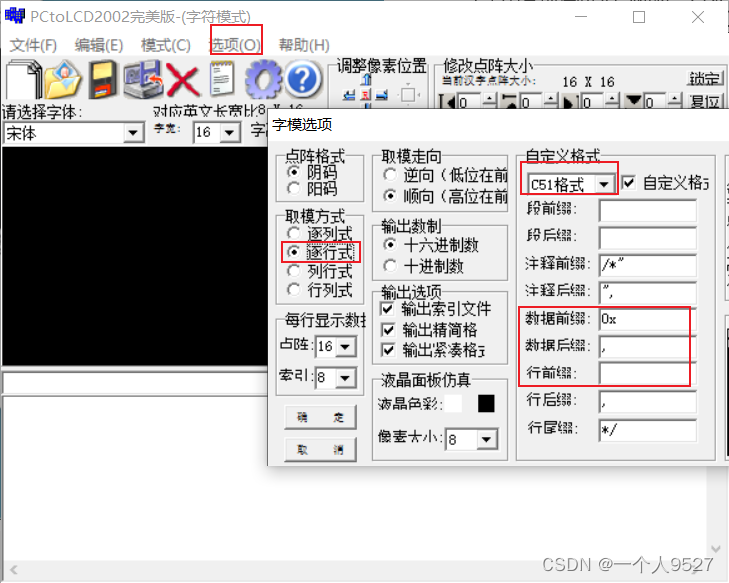

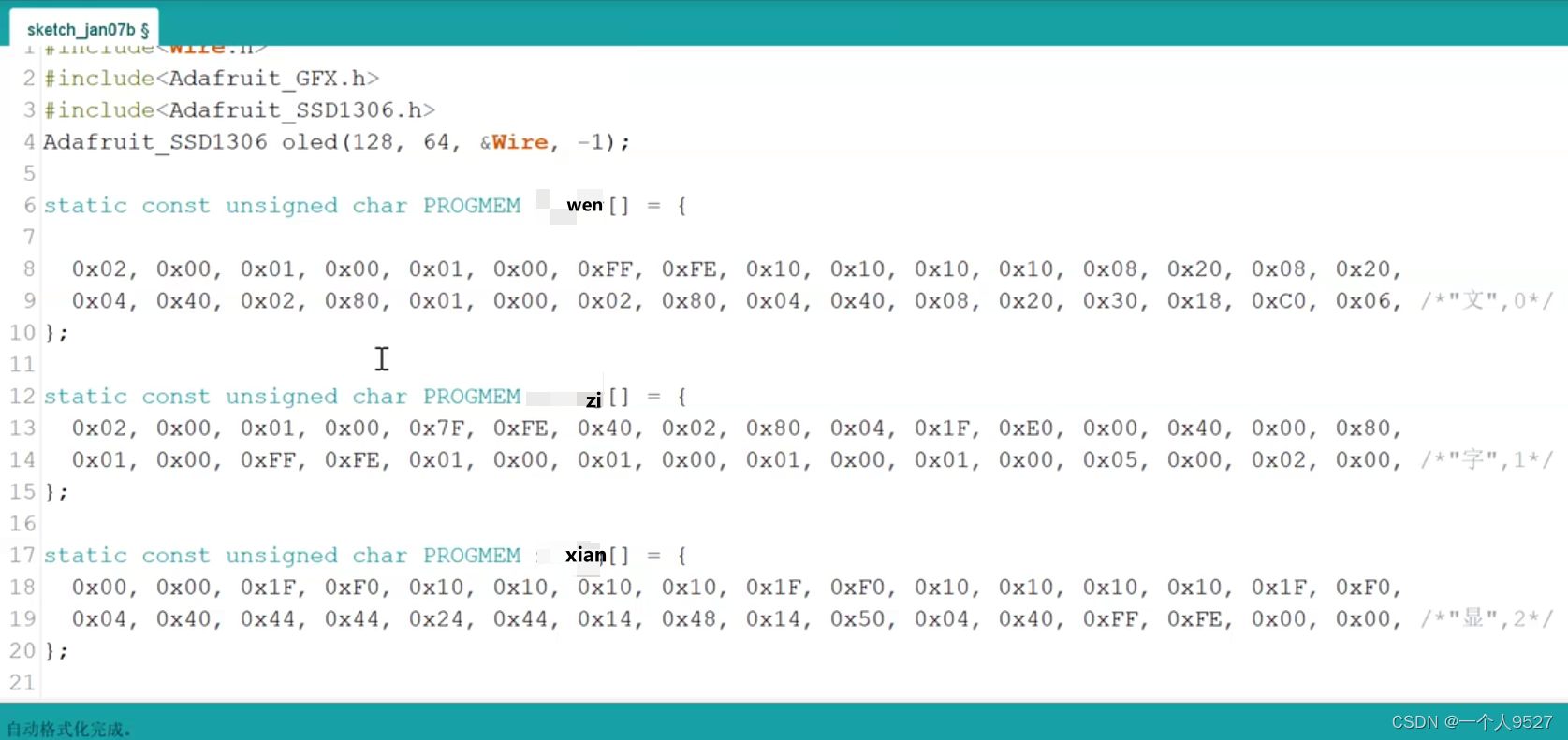

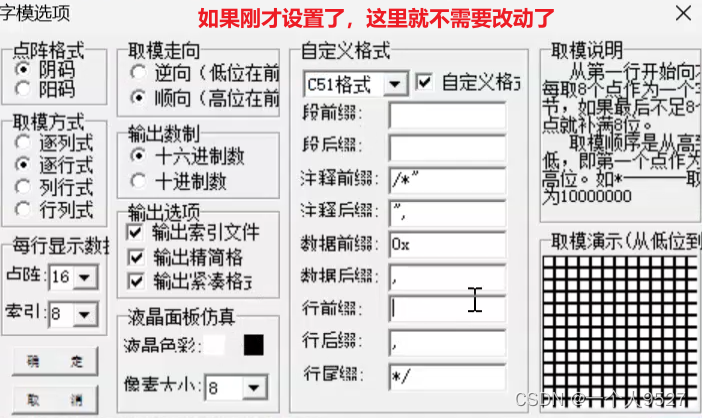

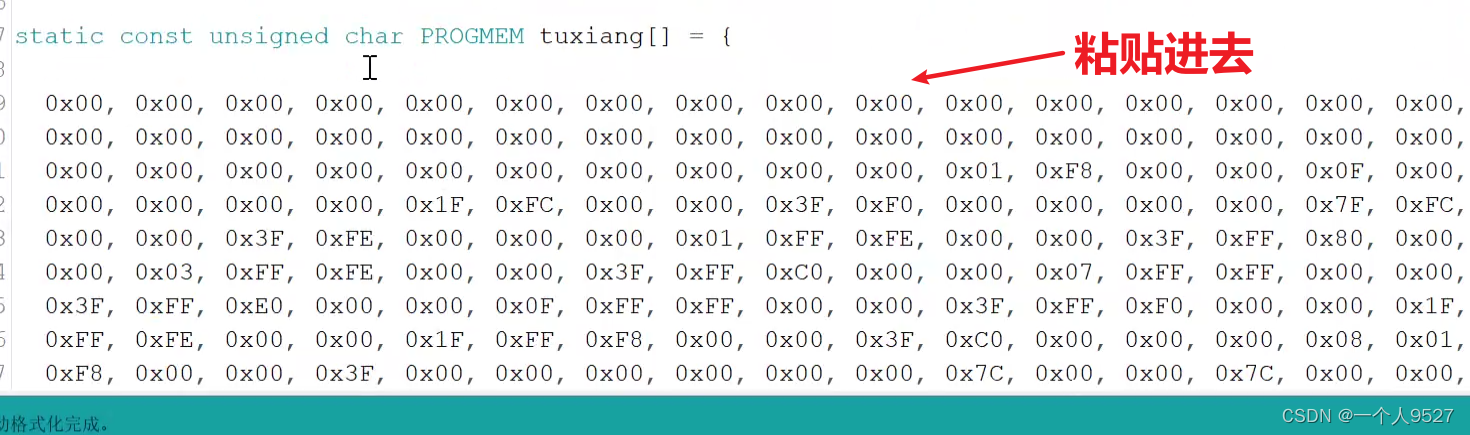

 改成上图，其他的基本不需要变。然后点确定。

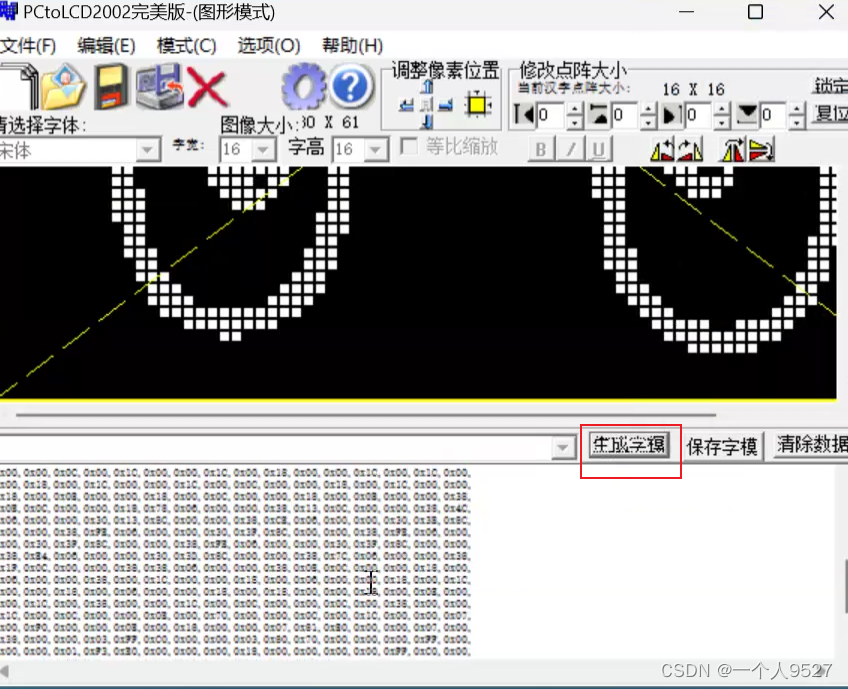

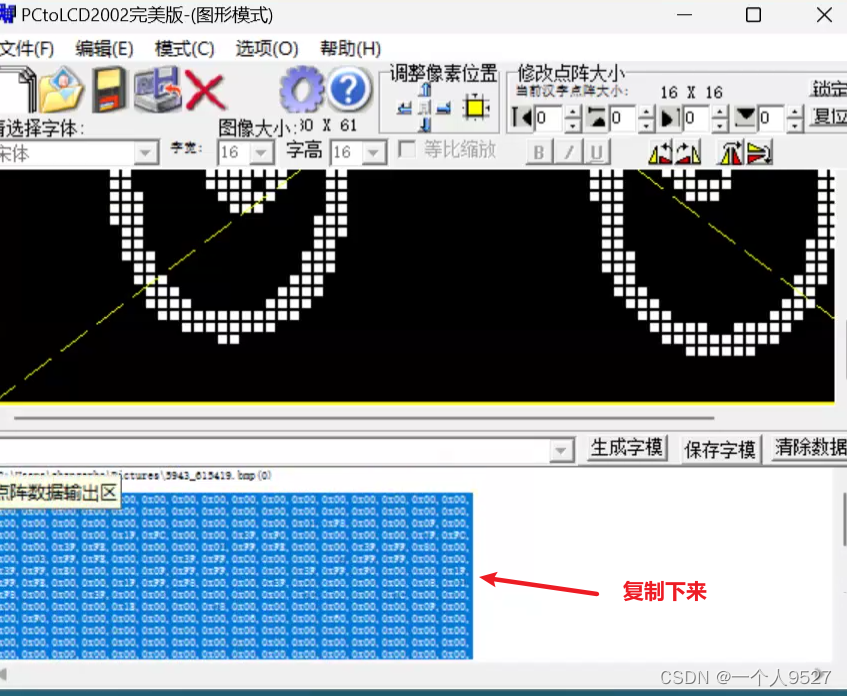

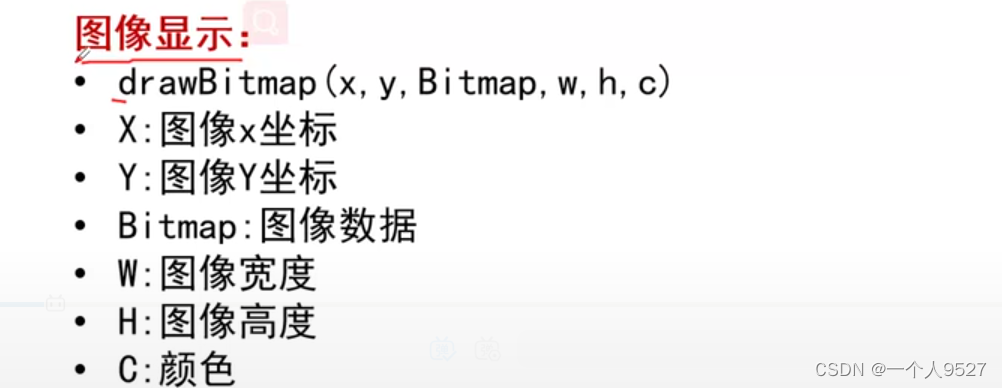

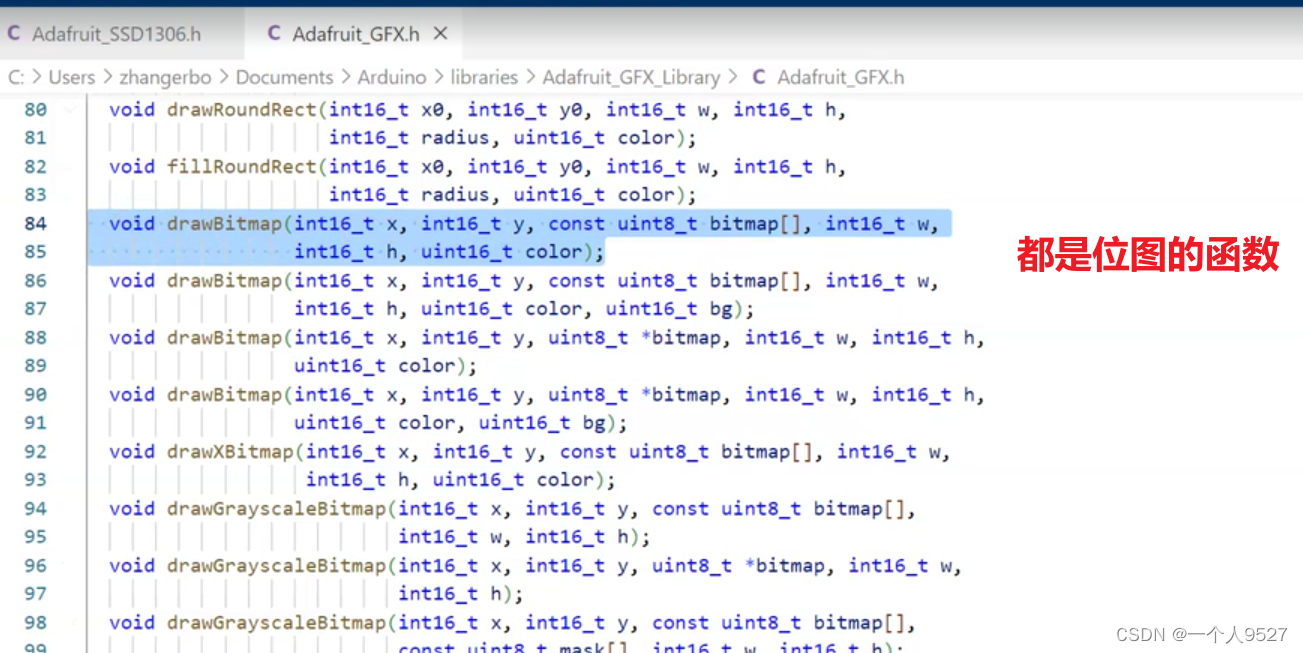

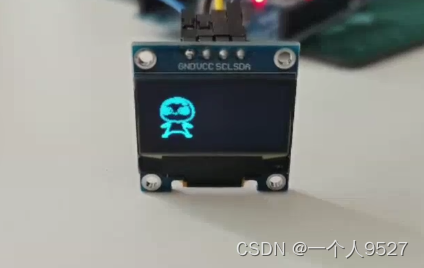

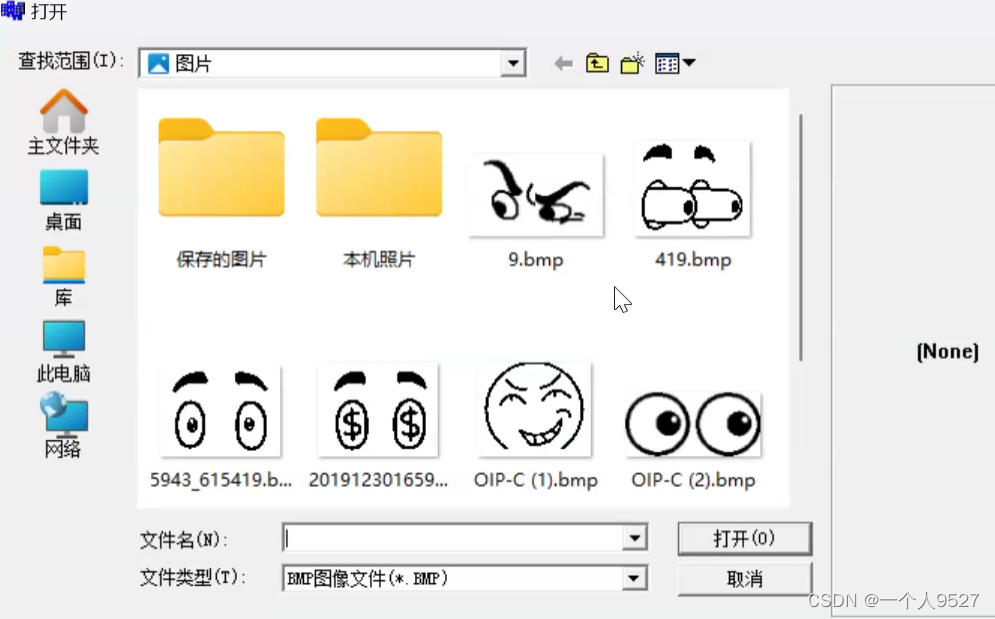

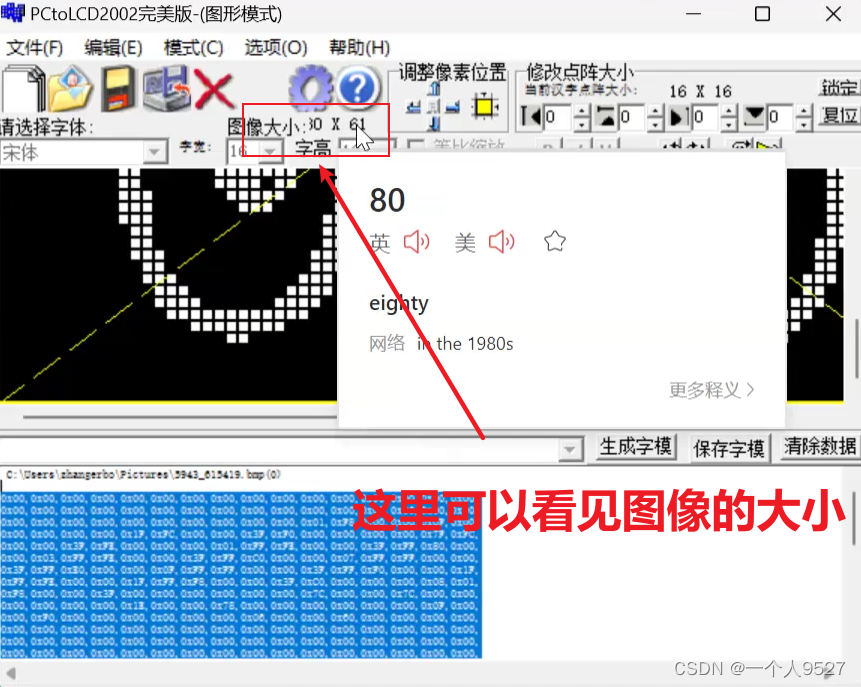

 图像显示

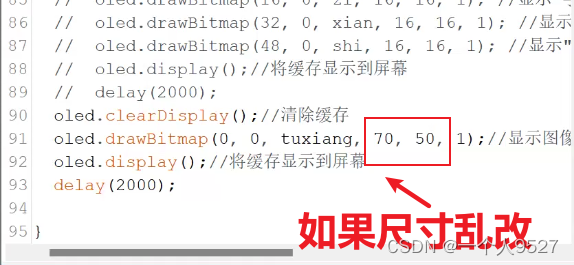

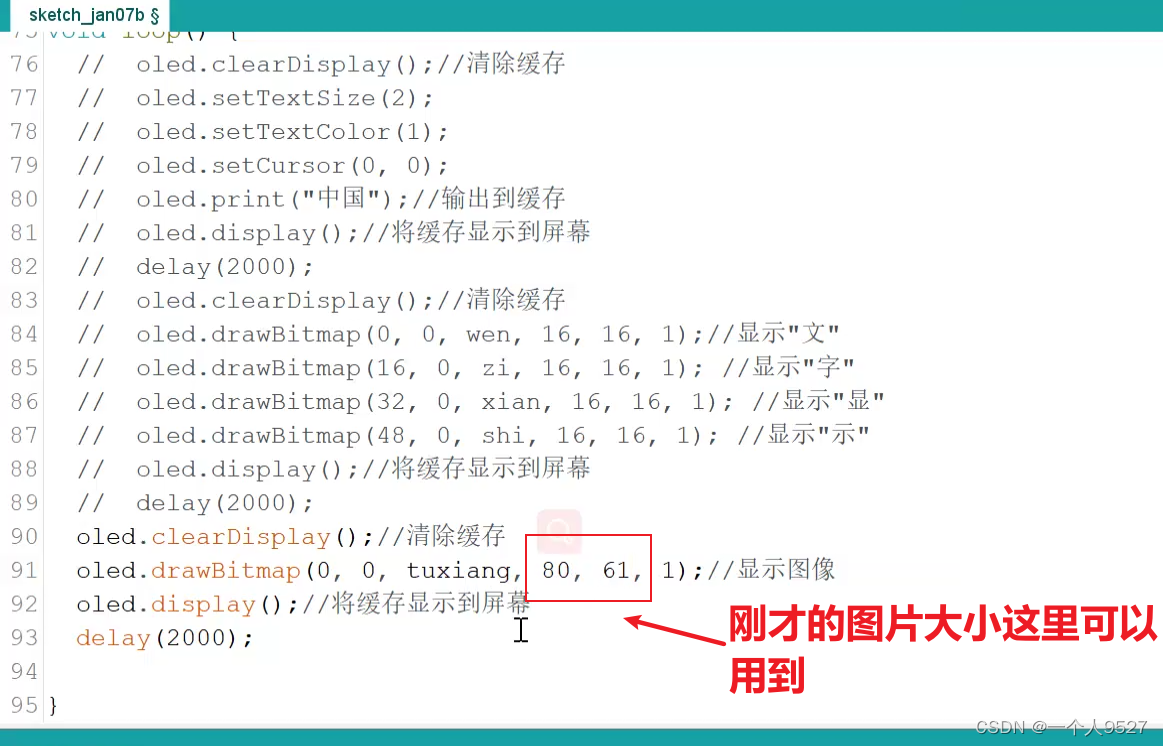

 其他的代码和上面一样的，不需要改动了。

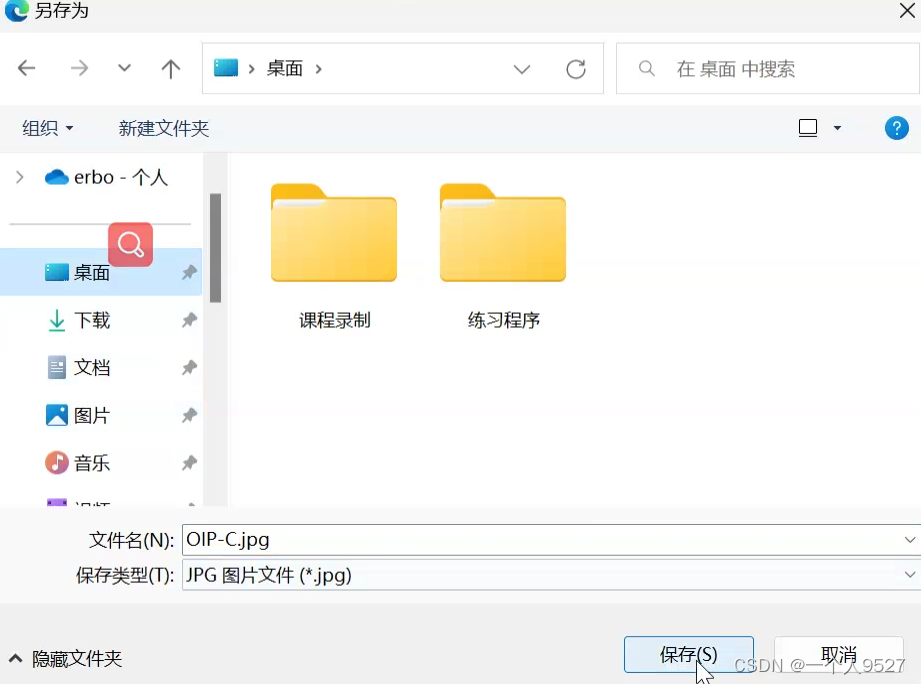

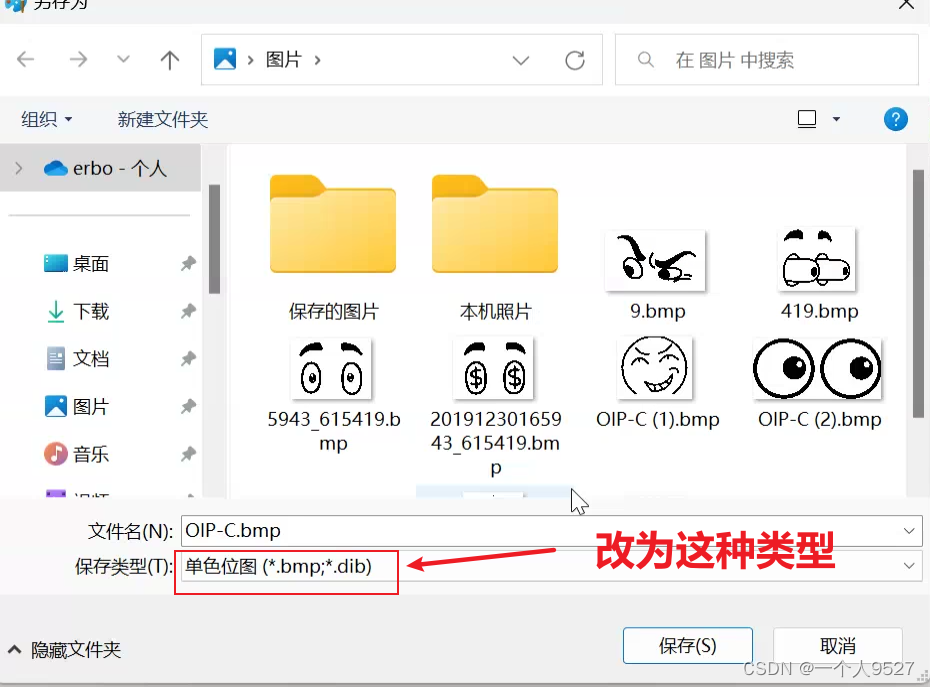

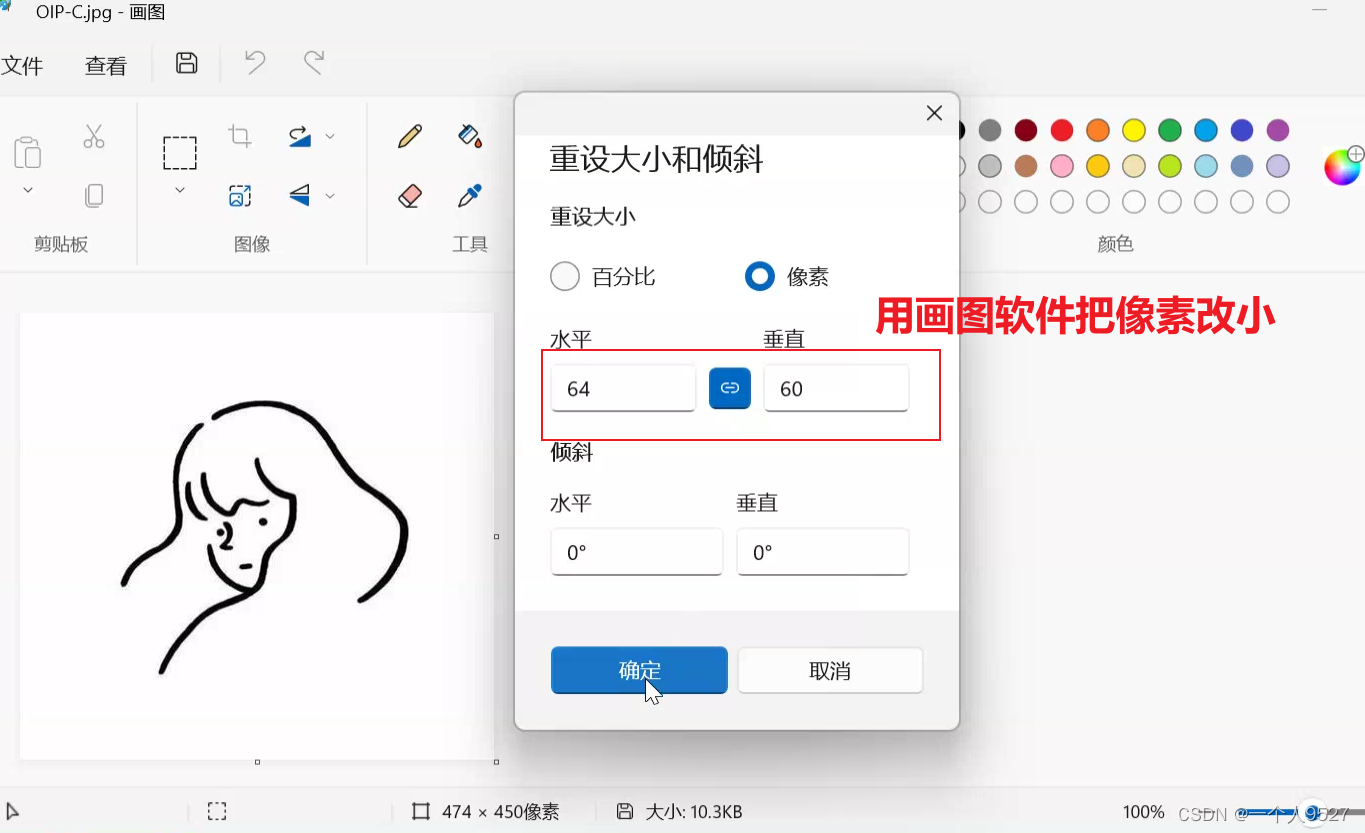

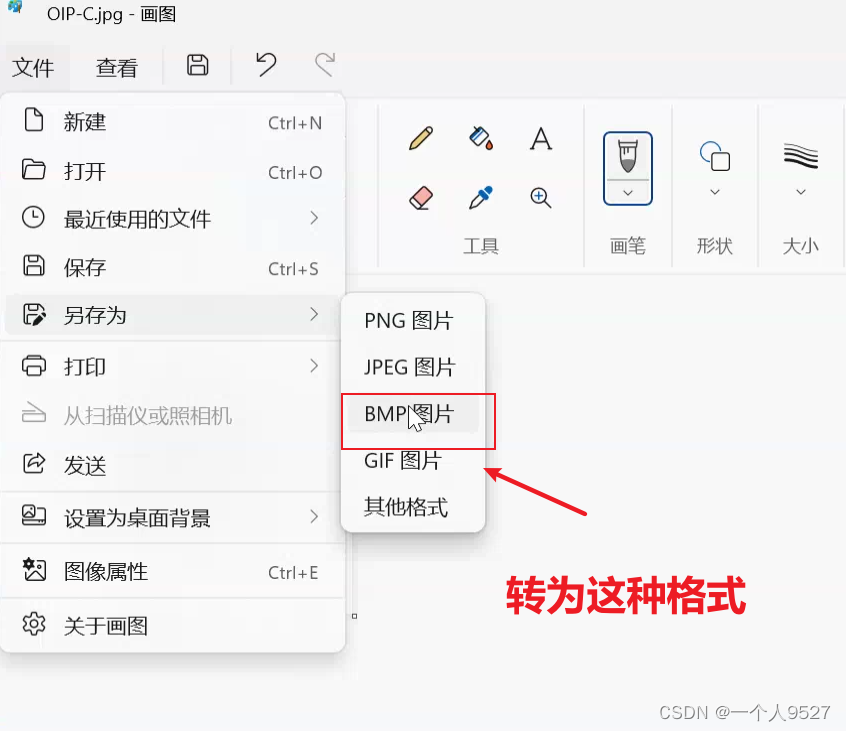

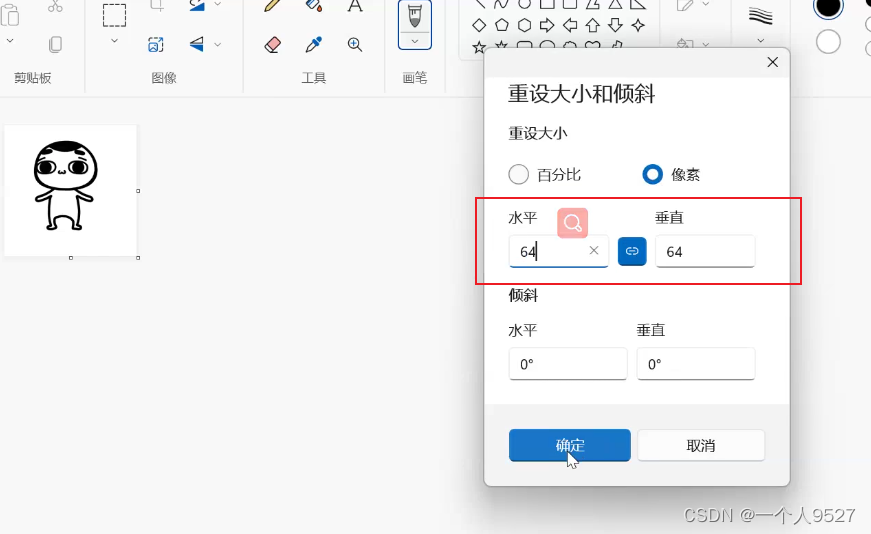

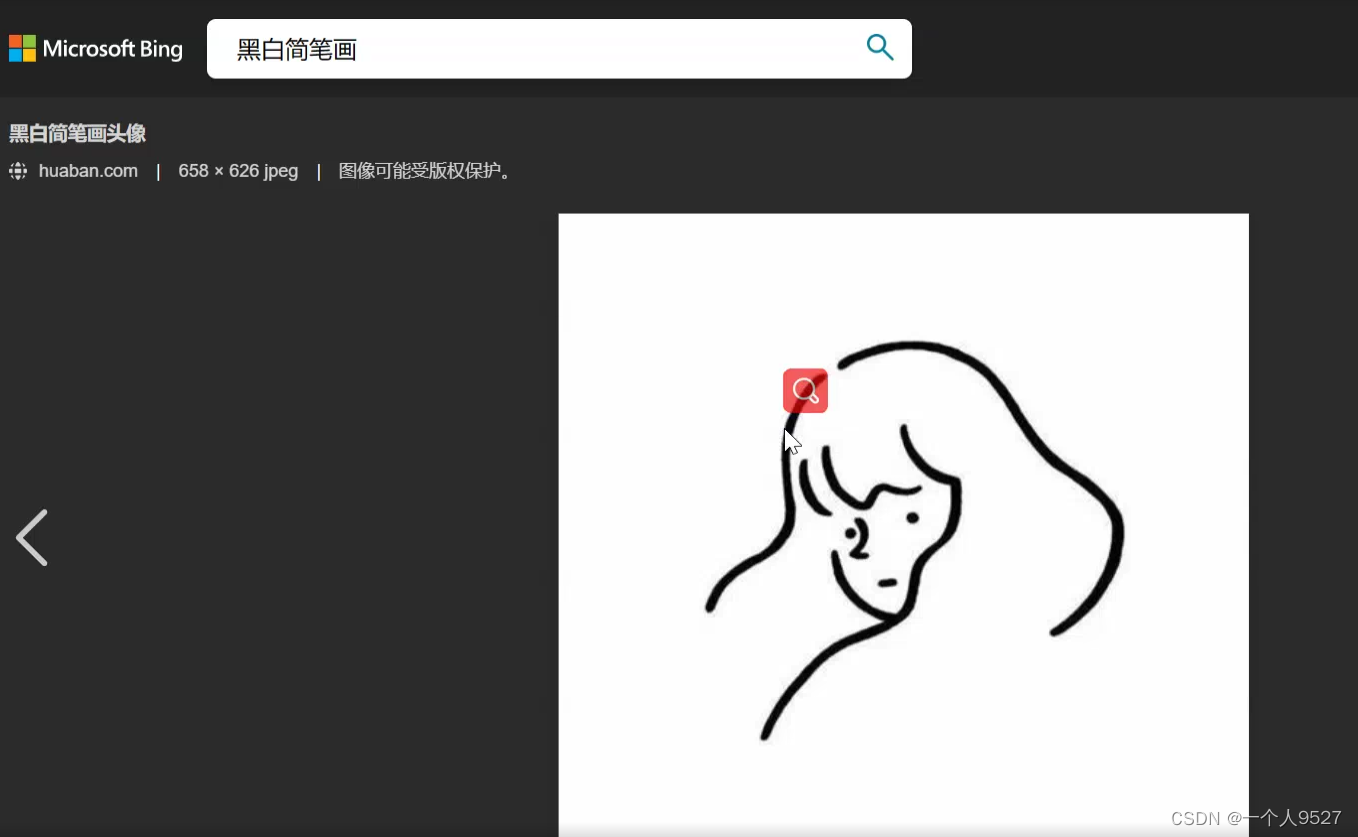

 如果找图像资源：

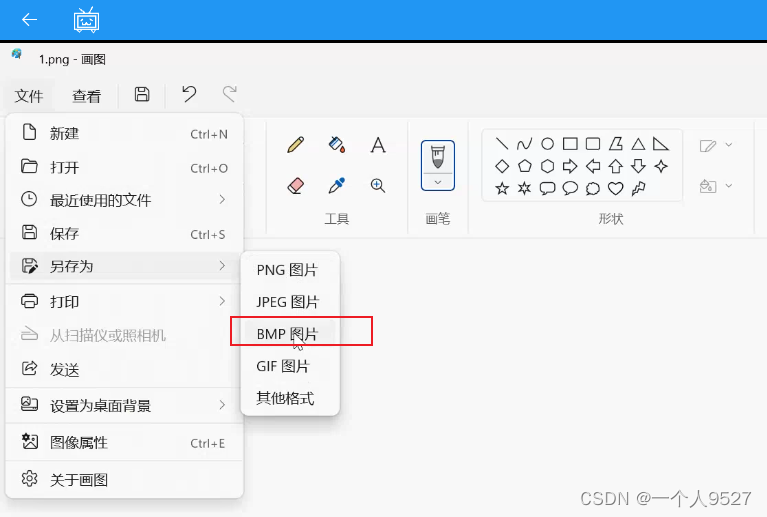

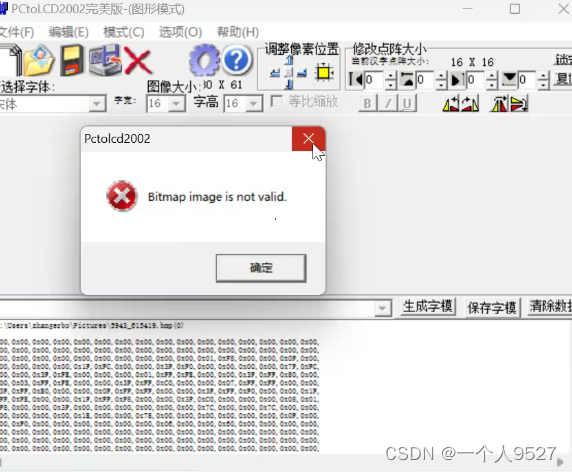

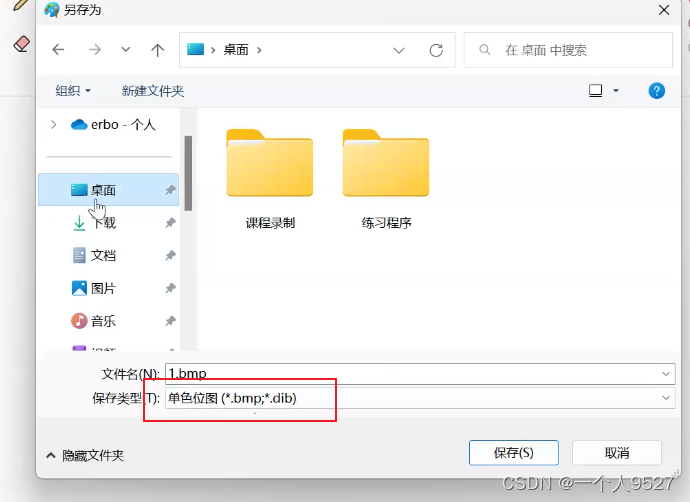

如果是png格式的，会无法使用。

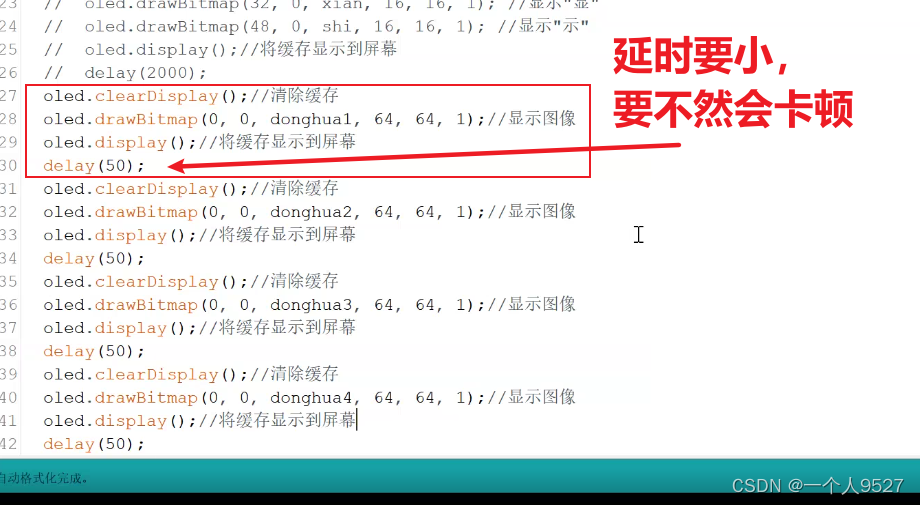

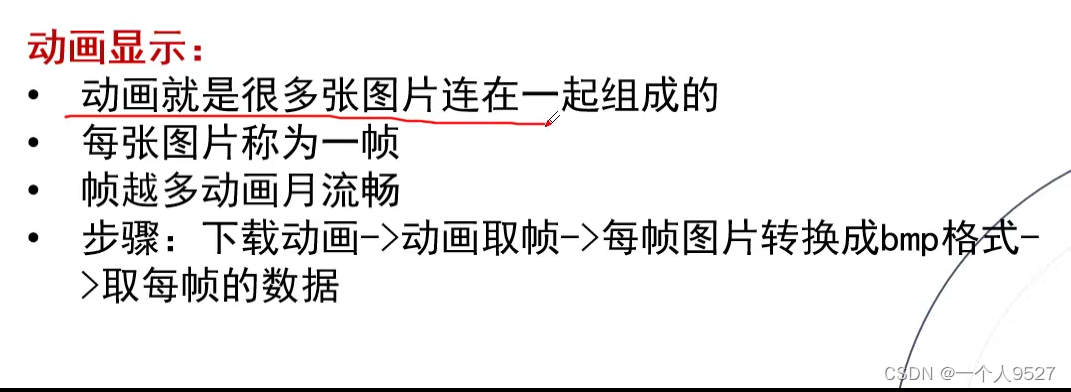

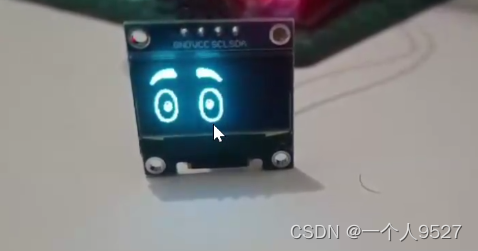

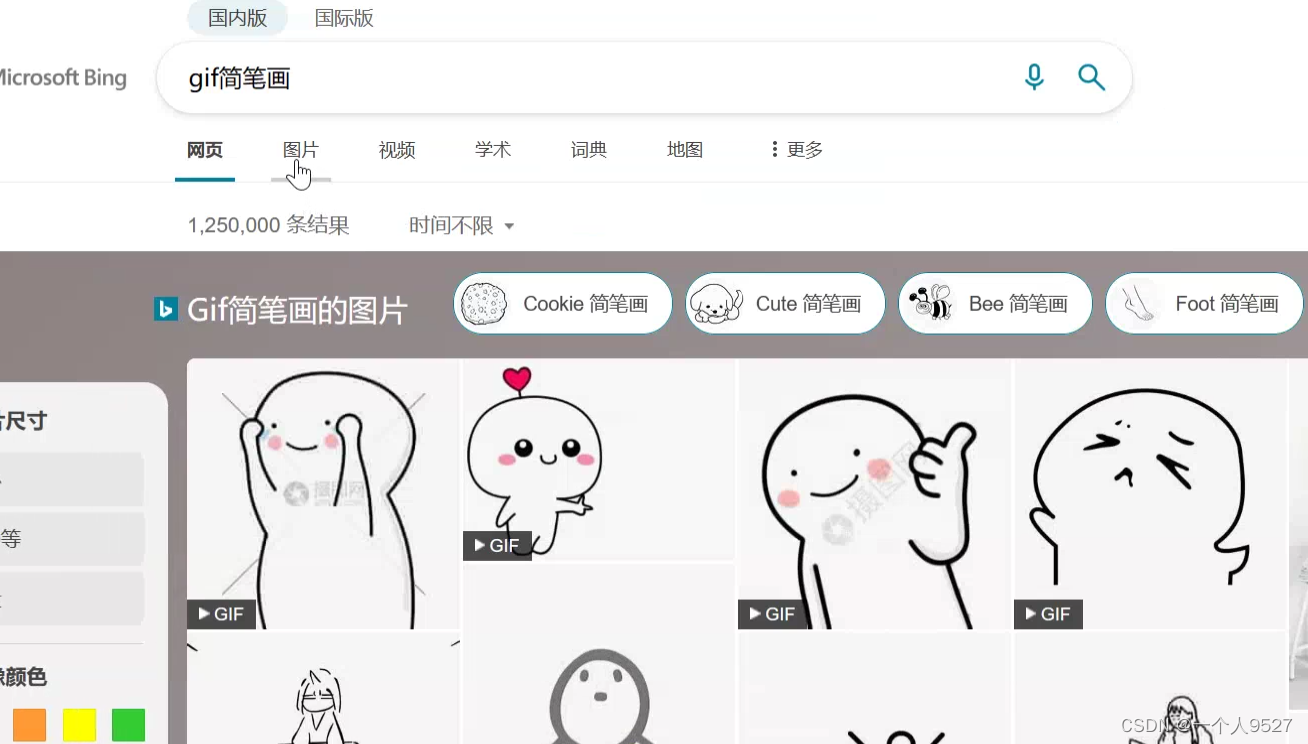

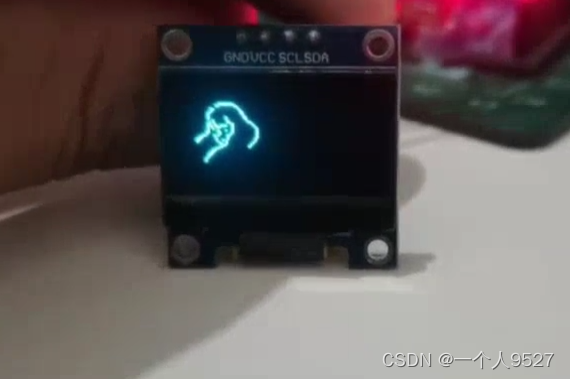

 动画显示

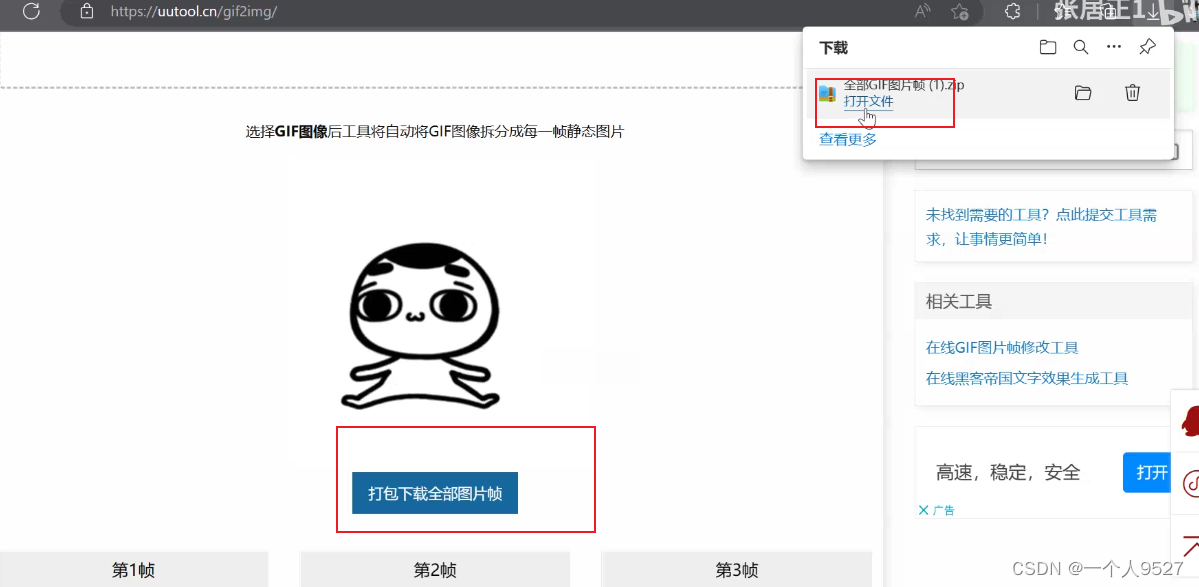

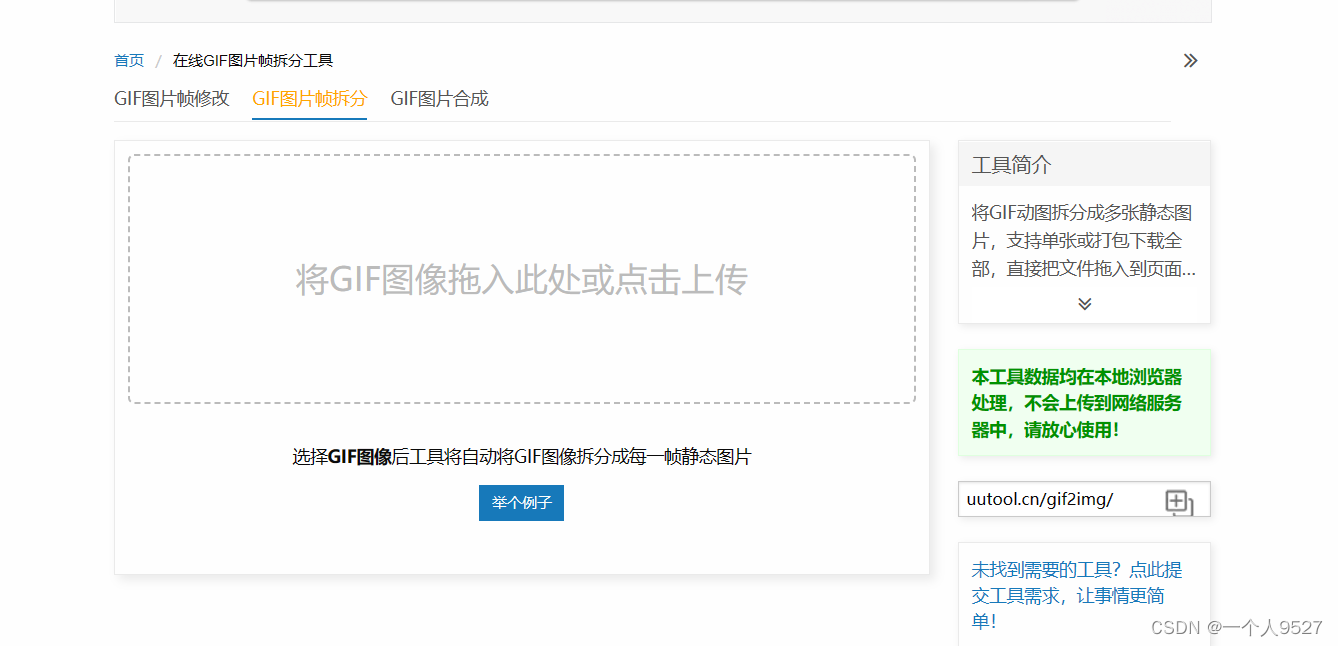

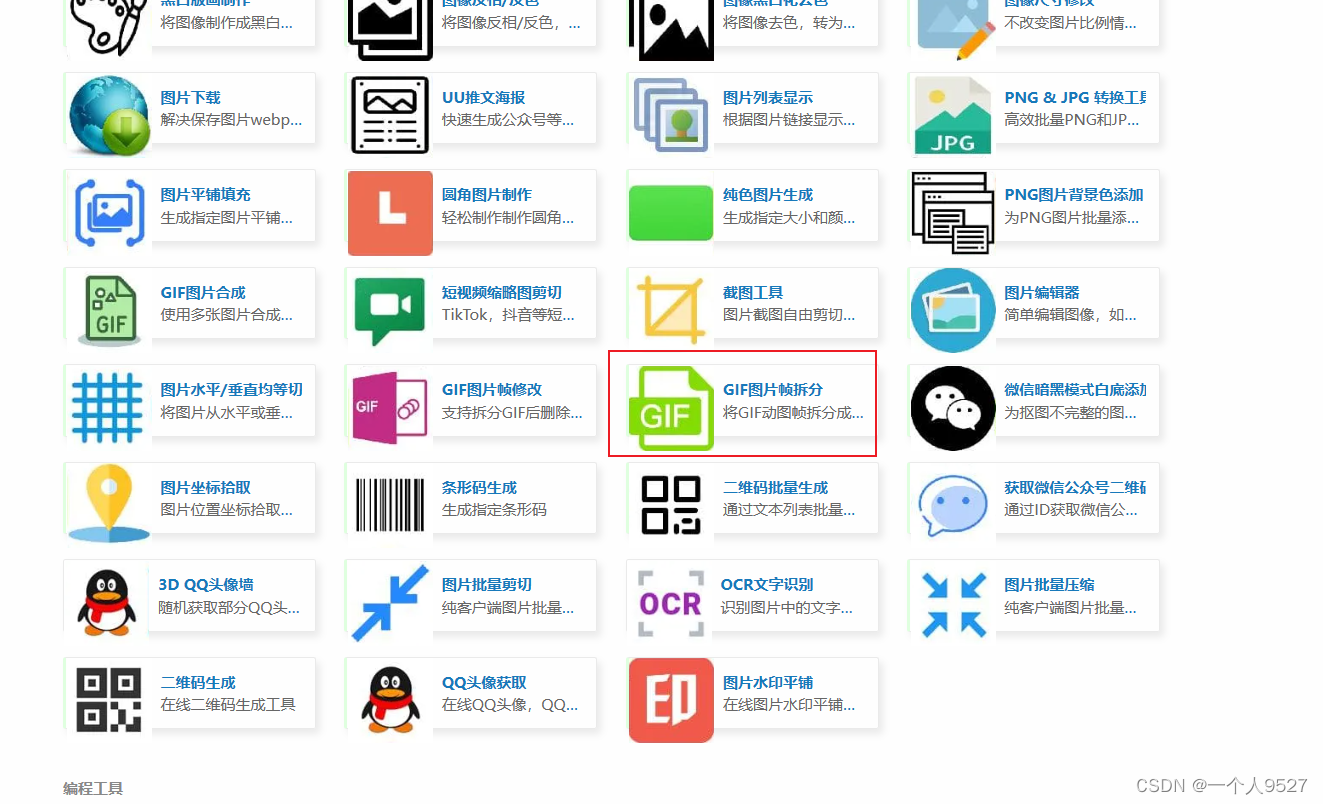

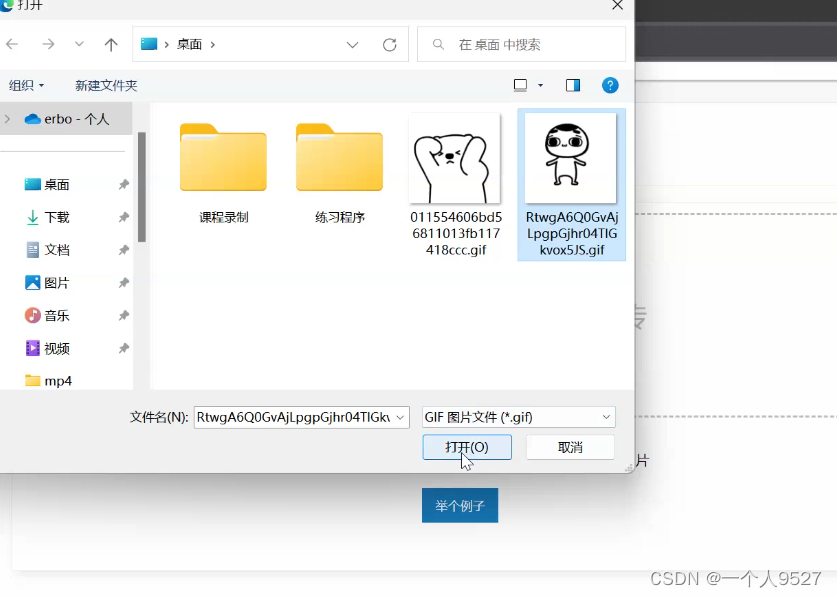

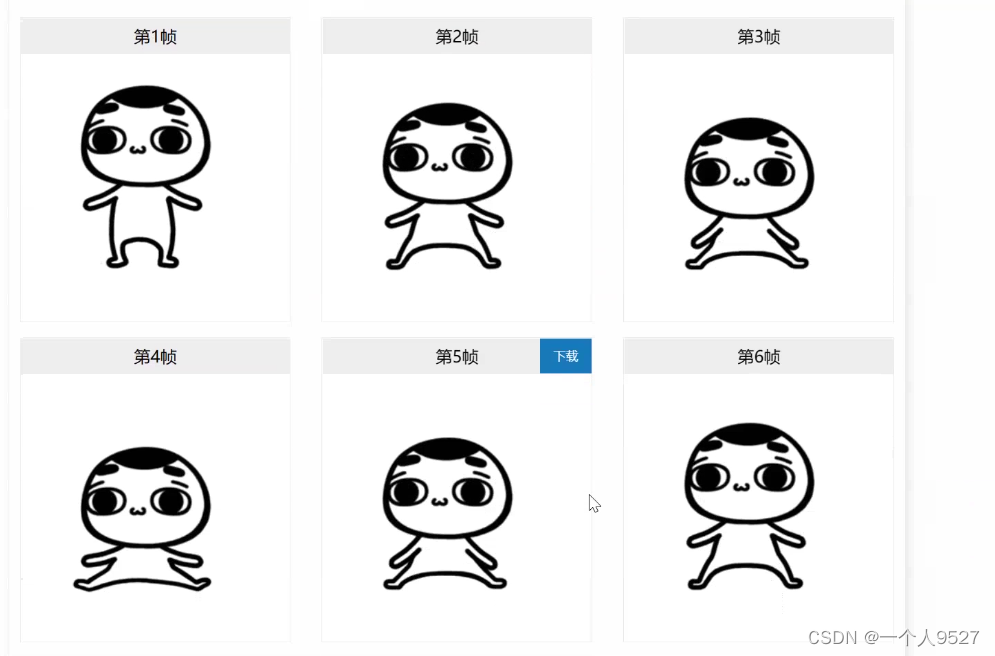

 进入网站：uutool.cn

往下拉，找到

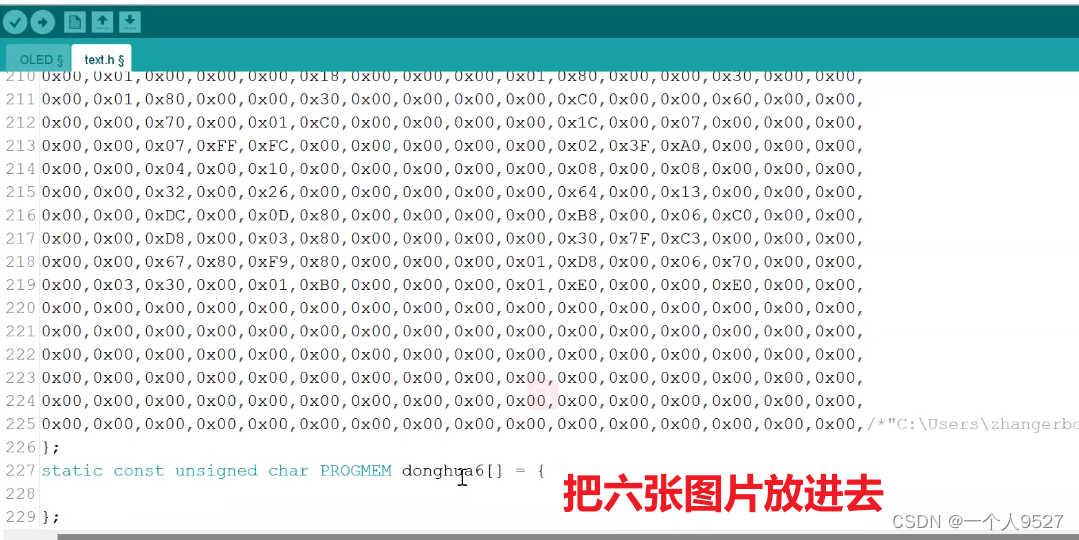

 剩下几张图片也都这样处理



 基本上不需要改动了

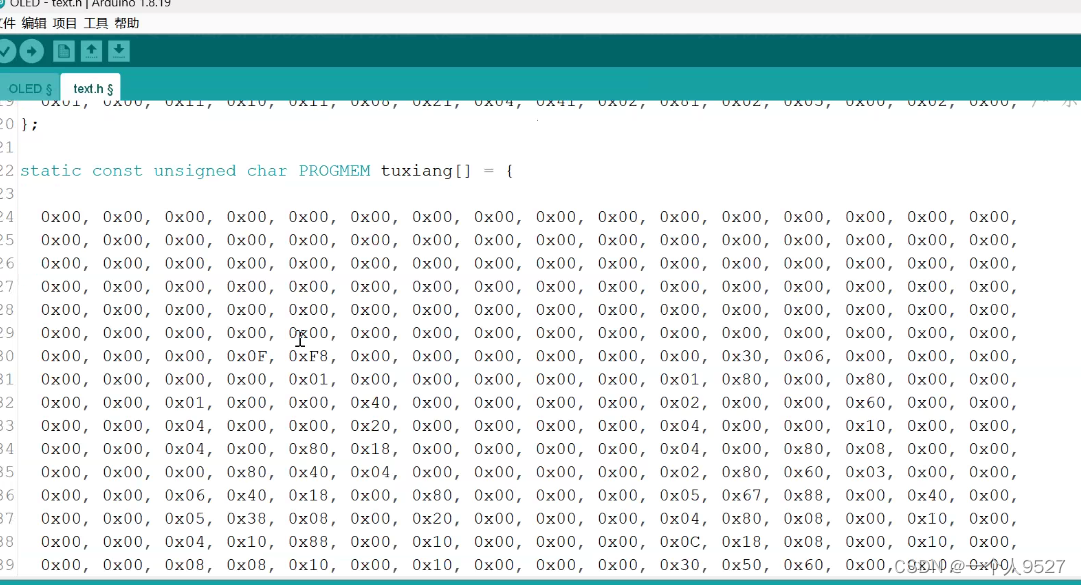

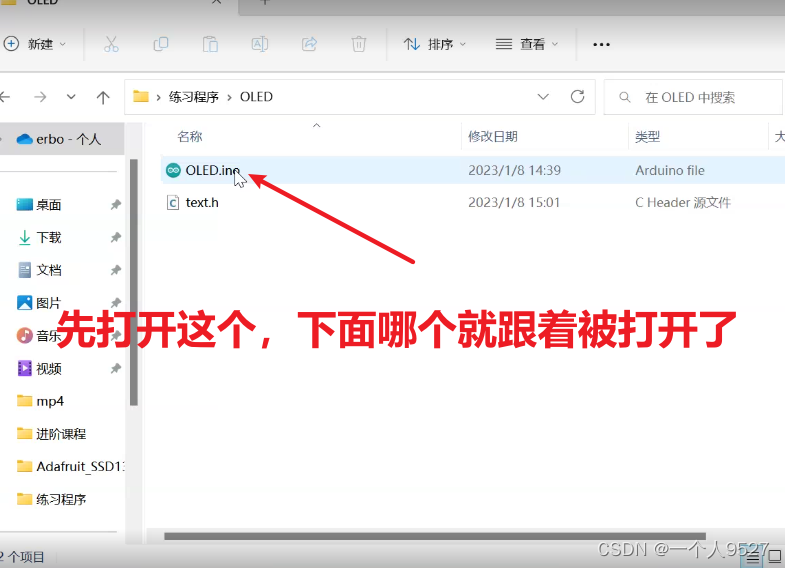

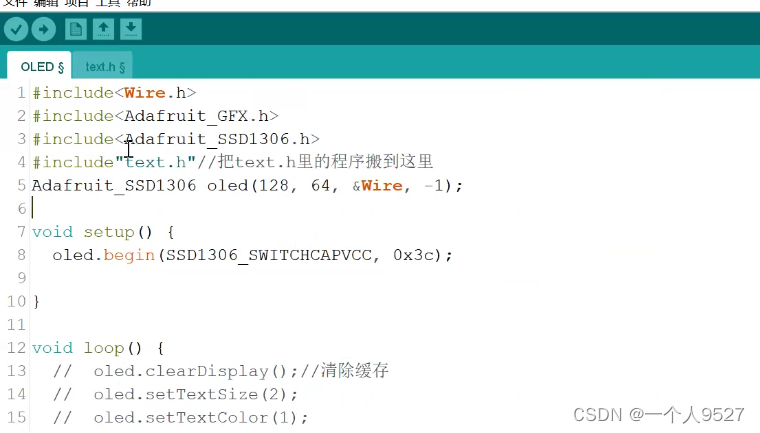

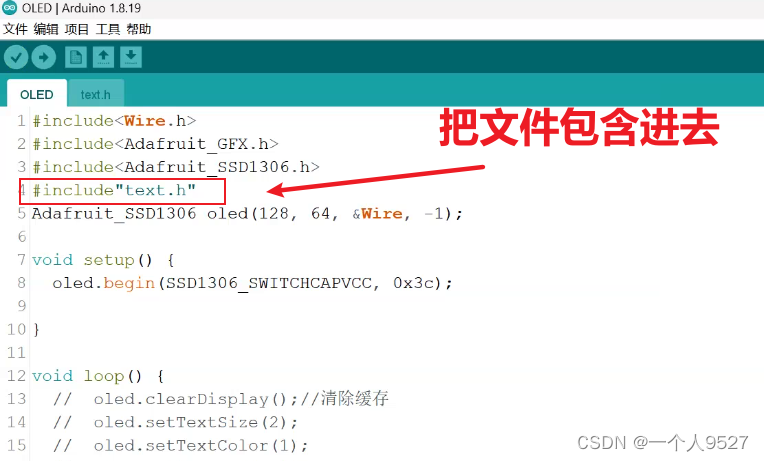

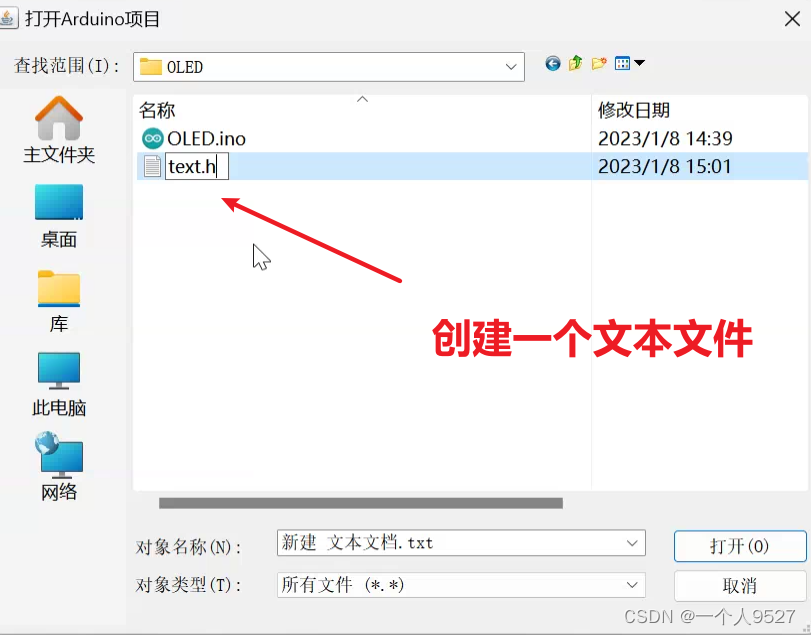

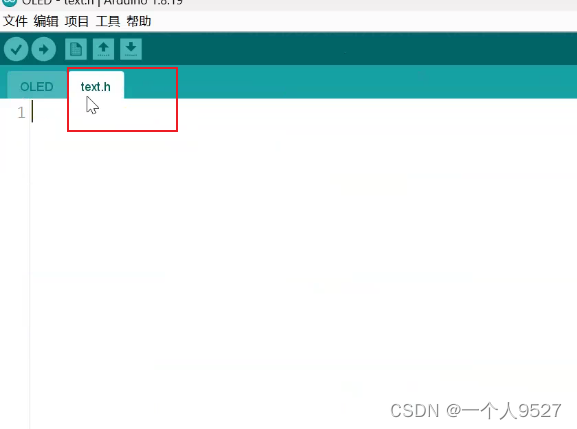

 自己写的库文件用引号

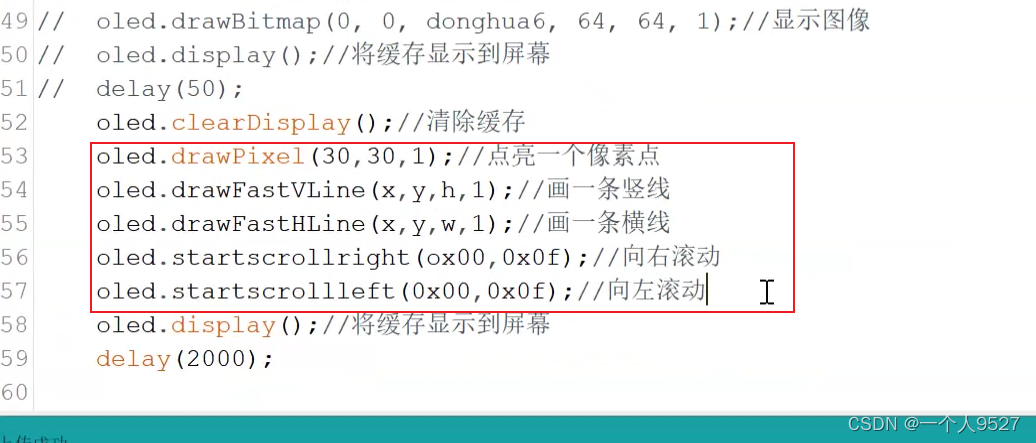

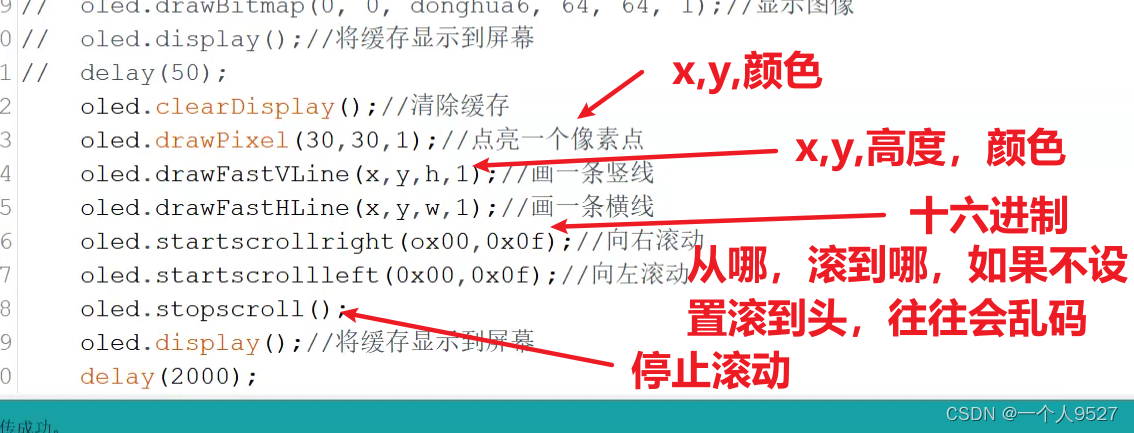

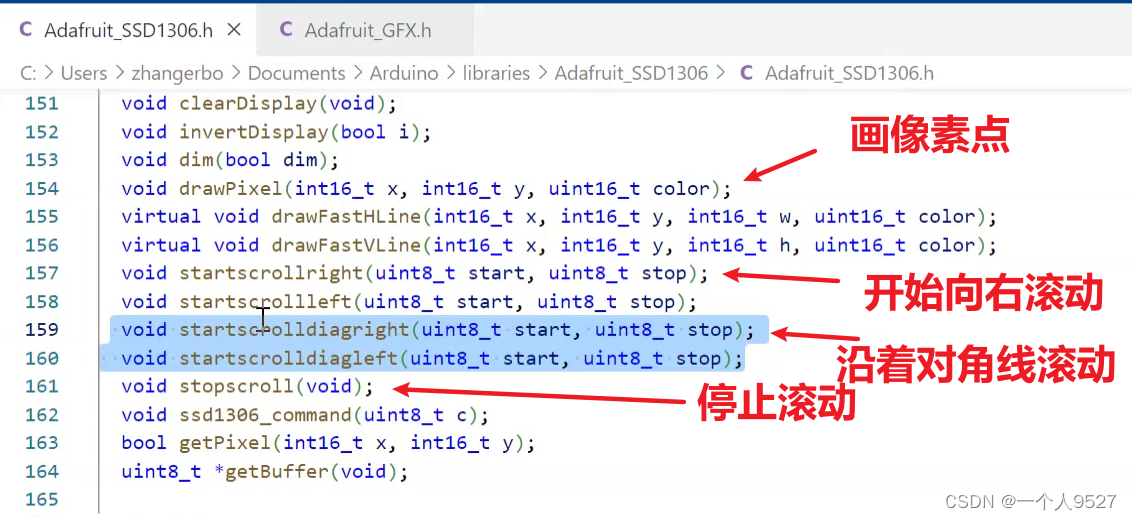

 一些函数的讲解

​​​​​​(16条消息) 深入学习 OLED Adafruit_SSD1306库（8266+arduino）_单片机菜鸟哥的博客-CSDN博客









 百分之99的东西就都讲完了，函数不懂的可以去查。
